(三)后悬架检修
1.就车检查和维修
(1)检查确认每个元件的固定状况，无松动、间隙；检查确认每个元件的技术状况，无磨损、损坏。
(2)检查减震器有无机油泄漏、损毁，发现故障予以更换。
(3)检查车轮定位情况，使用车轮定位仪测量左右车轮的外倾角以及车轮前束值，如果超出规定值，请检查并更换任何损坏或磨损的后悬架零部件。
2.后悬架总成紧固螺栓扭矩要求
后悬架总成元件组成及紧固螺栓扭矩要求如图5-22所示，扭矩单位为N·m。
3.大修后悬架
1)拆卸
(1)从汽车上拆卸下轮胎。
(2)从后制动鼓和后悬架臂上分离驻车制动后拉线。
(3)从轮毂和轴承总成以及后悬架臂上拆卸车轮传感器及线束。
(4)拆卸锁止板，然后从制动软管上分离制动管。
资源5-5 后摆臂及后桥组成
(5)拆卸轮毂和轴承总成与底板。

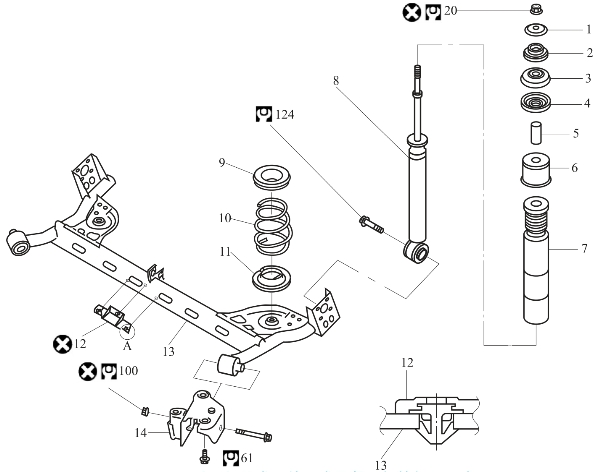

图5-22 后悬架总成元件组成及紧固螺栓扭矩要求
1—垫圈(上)；2—衬套(上)；3—衬套(下)；4—垫圈(下)；5—隔管；6—弹跳缓冲器盖；7—弹跳缓冲器；8—减震器；9—后弹簧橡胶座(上)；10—螺旋弹簧；11—后弹簧橡胶座(下)；12—制动管保护装置；13—后悬架臂；14—后悬架臂支架
(6)使用平头螺丝刀，在其端部裹上软布以避免损伤元件，从行李箱侧饰件处拆卸减震器罩。

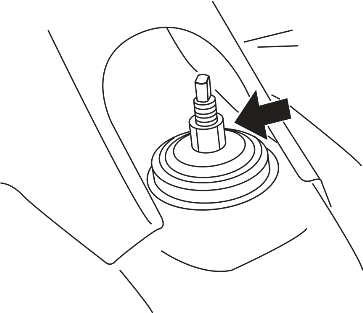

拆卸减震器上部螺母，如图5-23所示，然后从减震器上拆卸垫圈(上)、衬套(上)。
资源5-6 后摆臂轴拆卸
图5-23 拆卸减震器上部螺母

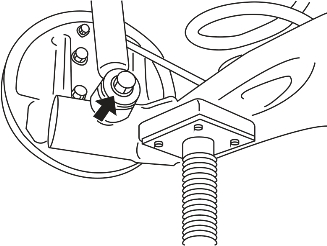

(7)将千斤顶固定在后悬架臂下面，如图5-24所示，拆卸减震器下端的固定螺栓，拆卸车身与后悬架臂支架之间的固定螺栓。
图5-24 固定千斤顶，拆卸减震器下端的固定螺栓
(8)不断放低千斤顶，从车辆上拆卸衬套(下)、垫圈(下)、隔管、弹跳缓冲器盖、弹跳缓冲器与减震器，拆卸螺旋弹簧和后弹簧橡胶座(下、上)，拆下螺旋弹簧(左、右)，拆卸后悬架臂。
(9)拆卸后悬架臂支架上的固定螺栓与螺母，然后从后悬架臂上拆卸后悬架臂支架。
2)拆卸后检查
(1)检查减震器有无变形、裂纹或损毁，发现故障予以更换。
(2)检查活塞连杆有无损毁、不均匀磨损或变形，发现故障予以更换。
(3)检查弹跳缓冲器和衬套有无裂纹、变形或其他损毁，发现故障予以更换。
(4)检查螺旋弹簧与弹簧橡胶座有无变形、裂纹和损坏；如果检测到故障，予以更换。
资源5-7 后摆臂轴管轴承更换
(5)检查后悬架臂支架有无变形、裂纹，以及其他损坏；如果检测到故障，予以更换。
3)安装
(1)按照与拆卸相反的顺序安装，按规定扭矩拧紧固定螺栓。

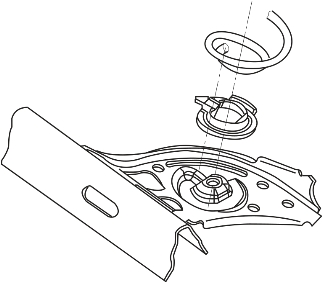

(2)安装弹簧的时候，要确保将弹簧底端位置与后弹簧橡胶座平齐，如图5-25所示。
图5-25 确保将弹簧底端位置与后弹簧橡胶座平齐
(3)在车轮位于水平路面的情况下，做后悬架臂与后悬架臂支架(橡胶衬套)的最后拧紧。
(4)加注新制动液并放出空气。
(5)工作完成后请检查驻车制动，检查车轮传感器线束是否连接正确。
