鼓式与盘式制动器检修
1.鼓式制动器拆卸与检修
1)专用工具

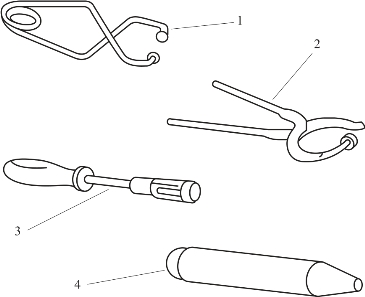

鼓式制动器专用拆卸工具，如图7-9所示。
图7-9 鼓式制动器专用拆卸工具
1—轮缸夹钳；2—前制动蹄拆装钳；3—制动蹄保持罩拆装扳手；4——锁止螺母
2)拆卸
依次处理每一个侧边。拆下轮毂和鼓式制动器总成。

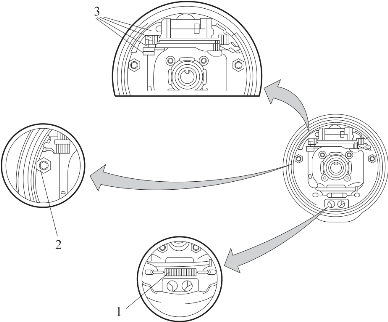

如图7-10所示为鼓式制动器制动底板。
图7-10 鼓式制动器制动底板
1—弹簧；2—螺栓；3—弹簧总成
拆卸过程：
(1)使用前制动蹄拆装钳拆卸弹簧。
(2)用制动蹄保持罩拆装扳手拆卸盖帽，取下固定制动器蹄的弹簧。
(3)取下制动蹄、调节机构和弹簧总成。
注意：不要损坏轮缸的保护罩。
(4)分开手制动器拉索。
(5)将轮缸夹钳置于轮缸上，如图7-11所示。
图7-11 轮缸夹钳置于轮缸上
1—轮缸夹钳
(6)密封车轮制动辅助气缸活塞的周围。
(7)轮缸橡胶保护装置的状态良好。
(8)检查制动鼓的磨损程度。
(9)更换任何有故障的零部件(如有必要)。
3)安装
(1)必须更换油封。
(2)加润滑脂：A表面使用LUBRITHERM G200型油脂，如图7-12所示。
图7-12 A表面涂润滑脂
1—油封

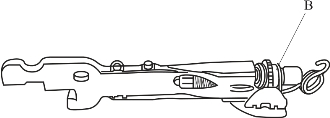

(3)图7-13所示为手刹杆轴，调整机构螺钉。
图7-13 手刹杆轴
(4)检查自动控制轮能否自由旋转。
(5)强制复原调整系统轮到位置B，如图7-13所示。
(6)按照与拆卸相反的顺序继续进行组装。
(7)安装制动鼓轮毂、垫圈、螺母，如图7-14所示，拧紧到200N·m(用工具使其锁止)。
图7-14 安装制动鼓轮毂、垫圈、螺母
(8)车轮的拧紧扭矩为到90N·m。
(9)给制动踏板施加全部压力大约30次(随着发动机运转，轻轻地逐步加)。
4)制动器检修
车轮制动器的检修内容和方法如下：

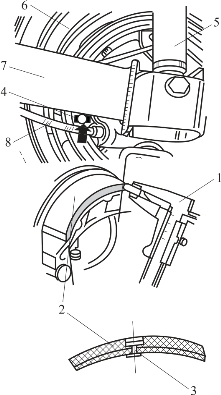

图7-15 后制动蹄片厚度的检查
1—卡尺；2—摩擦片；3—铆钉；4—观察孔；5—后减震器；6—制动底板；7—后桥体；8—驻车制动器
制动蹄片厚度的检查：如图7-15所示，用游标卡尺测量制动蹄片的厚度，标准值为5mm，使用极限为2.5mm，其铆钉与摩擦片的表面深度不得小于1mm，以免铆钉头刮伤制动鼓内表面。在未拆下车轮时，后制动蹄片的厚度可从制动底板的观察孔中检查。
制动鼓内孔磨损的检查：检查制动鼓内孔有无烧损、刮痕和凹陷，若不能修磨应更换新件。
后制动蹄片与后制动鼓接触面积的检查：如图7-16所示，将后制动鼓蹄片表面打磨干净后，贴在后制动鼓上，检查二者的接触面积，应不小于60%，否则应继续打磨后制动蹄片表面。
图7-16 后制动蹄片与后制动鼓接触面积的检查
1—后制动蹄片；2—后制动鼓
后制动器定位弹簧及复位弹簧的检查：如图7-17所示，若后制动器定位弹簧、上复位弹簧、下复位弹簧和楔形调整板拉簧的自由长度增长率达5%，则应更换新弹簧。
图7-17 后制动器定位弹簧及复位弹簧的检查
2.盘式制动器检修
1)专用工具
盘式制动器检修专用工具如图7-18、图7-19所示。

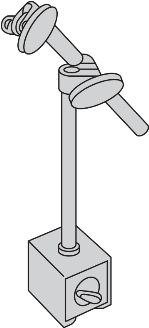

图7-18 百分表磁性支架
图7-19 百分表
2)拆卸
(1)松开车轮螺栓，举升并支撑车辆前部。
(2)拆下前轮和前制动衬块。

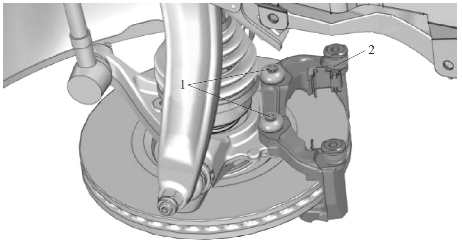

(3)拆下螺栓a和制动钳托架，如图7-20所示。
图7-20 拆下螺栓和制动钳托架
1—螺栓a；2—制动钳托架

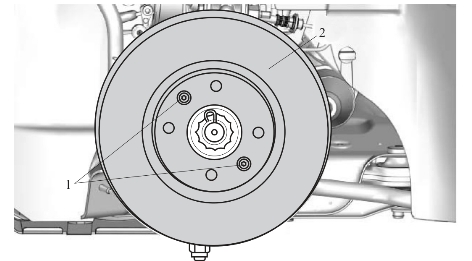

(4)拆下螺栓b和制动盘，如图7-21所示。
图7-21 拆下螺栓和制动盘
1—螺栓b；2—制动盘
(5)清洁。
①使用推荐的制动器清洁产品清洁制动盘和制动钳。
②可干燥和排空。
③用纸巾擦净。
④使用制造商认可的除尘设备。
注意：不要用压缩空气来清洁制动系统。
3)安装
(1)安装制动盘。
(2)安装螺栓b。
(3)安装制动钳托架。
(4)安装螺栓a。
(5)安装前制动衬块。
(6)安装前轮。
(7)拧紧车轮的螺栓，力矩为90N·m。
4)制动器的检修
(1)制动盘厚度检查。
制动盘磨损会使其厚度减小，厚度过小会引起制动踏板振动、制动噪声及颤动。
检查制动盘厚度时，可用0/50mm千分尺直接测量，如图7-22所示，前制动盘标准厚度为26mm，使用极限为24mm；后制动盘标准厚度为9mm，最小允许厚度(磨损)7mm；同一圆周上的最大厚度偏差为0.01mm，超过极限尺寸时应予更换。
图7-22 制动盘厚度检查
(2)制动盘轴向跳动检查。
制动盘过度的轴向跳动会使制动踏板抖动或使制动蹄片磨损不均匀。图7-23所示为制动盘轴向跳动检查。
如图7-23制动盘轴向跳动检查
①将磁性支架固定到后减震器上，如图7-23所示。
②将百分表固定到磁性支架上。
③将百分表的探针置于距离制动盘边缘10mm的位置。
④将制动盘转动一周。
注意：装配在轮毂上的制动盘的许可轴向跳动应小于0.05mm。
(3)制动衬片厚度检查。
制动衬片厚度检查，如图7-24所示。若制动衬片已拆下，可直接用游标卡尺测量。制动衬片摩擦片的厚度为14mm(不包括底板)，使用极限为7mm。若车轮未拆下，对外侧的摩擦片，可通过轮辐上的检视孔，用手电筒目测检查。内侧摩擦片，利用反光镜进行目测。
图7-24 制动衬片厚度的检查
1—制动衬片摩擦片厚度；2—制动衬片摩擦片磨损极限厚度；3—制动衬片的总厚度；4—轮辐；5—外制动衬片；6—制动盘
