项目2 前减震器维修
1.项目说明
在汽车维护和中间检查中发现汽车前减震器出现漏油情况。因此，应对减震器进行及时维修。根据东风雪铁龙爱丽舍汽车维修工艺和汽车维修标准，编制了本项目操作步骤和维修工艺。通过本项目的实施，能掌握前减震器故障的维修操作。
2.技术要求与标准
(1)一个学员能在90min内完成此项目。
(2)前减震器维修的技术标准如表5-4所示。

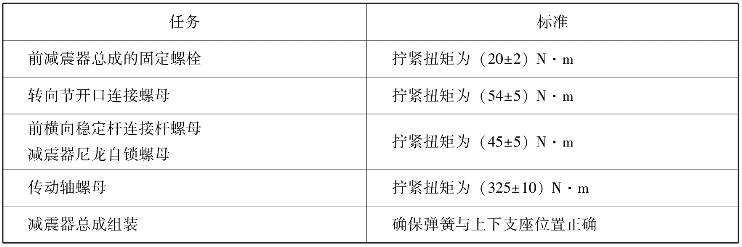

表5-4 前减震器维修的技术标准
3.设备器材
(1)雪铁龙爱丽舍汽车一辆。
(2)雪铁龙爱丽舍前减震器专用检修工具一套。
(3)雪铁龙爱丽舍前减震器通用维修工具一套。
(4)雪铁龙爱丽舍前减震器维修包一套。
4.作业准备
(1)准备一辆雪铁龙爱丽舍汽车。 □任务完成
(2)准备一套雪铁龙爱丽舍前减震器专用检修工具。 □任务完成
(3)准备一套雪铁龙爱丽舍前减震器通用维修工具。 □任务完成
(4)准备一套雪铁龙爱丽舍前减震器维修包。 □任务完成
(5)准备记录单。 □任务完成
5.操作步骤

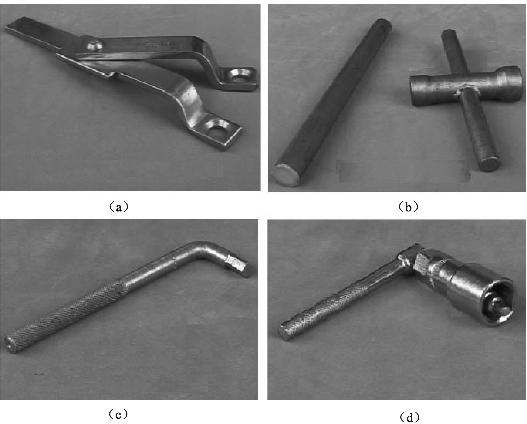

雪铁龙爱丽舍前减震器维修专用工具如图5-43所示。
1)拆卸
(1)准备。
①准备好拆装前减震器所用的通用工具和专用工具。
②车辆停放至举升机。
③打开发动机罩，安装上防护布。
图5-43 雪铁龙爱丽舍前减震器维修专用工具
(a)轮毂固定工具ZX 6310-T；(b)传动轴螺母拆卸工具；(c)转向节口分离杠ZX 9501-T.L；(d)专用套筒

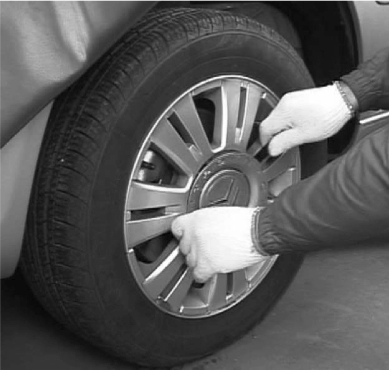

④拆下车轮装饰罩，如图5-44所示。
资源5-12 拆卸车轮
图5-44 拆下车轮装饰罩

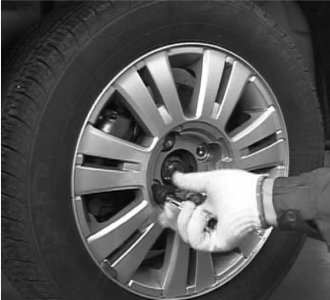

⑤松开前轮螺栓，如图5-45所示。
图5-45 松开前轮螺栓

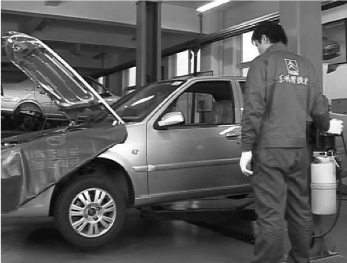

⑥举升车辆，使前轮离地，如图5-46所示。
图5-46 举升车辆
(2)拆下前车轮。
①拧下车轮螺栓，卸下前车轮，如图5-47所示。
图5-47 卸下前车轮

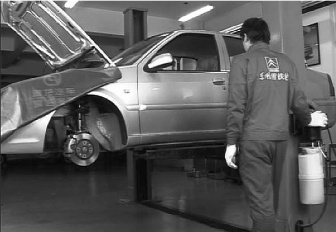

②举升车辆至合适高度，如图5-48所示。
图5-48 举升车辆至合适高度

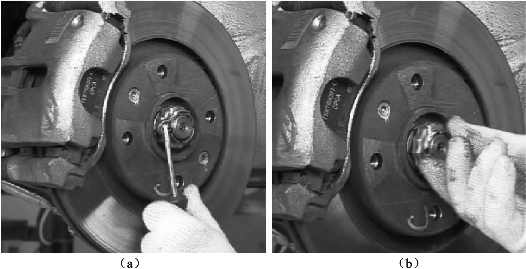

③拆下开口销，取下螺母盖，如图5-49所示。
图5-49 拆下开口销，取下螺母盖
(a)拆下开口销；(b)取下螺母盖
(3)敲松传动轴。

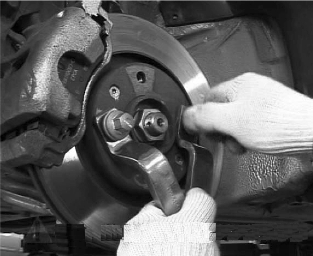

①安装轮毂固定工具，如图5-50所示。
图5-50 安装轮毂固定工具
警告：禁止通过踩制动踏板进行拆卸
②拆卸传动轴螺母，如图5-51所示。
图5-51 拆卸传动轴螺母
③用橡胶锤敲击传动轴，使其松动，如图5-52所示。
图5-52 用橡胶锤敲击传动轴
(4)解开减震器锁扣。
减震器下端连接机件如图5-53所示。
图5-53 减震器下端连接机件
1—横向稳定杆螺母；2—ABS传感器线束夹；3—制动软管夹；4—转向节开口螺母
资源5-13 拆卸前减震器总成
①拧下稳定杆连接杆螺母，如图5-54所示，然后，将稳定杆连接杆置于一边。
图5-54 拧下稳定杆连接杆螺母

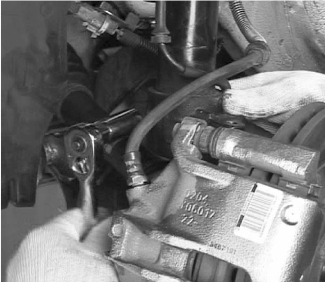

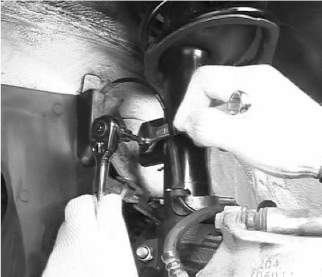

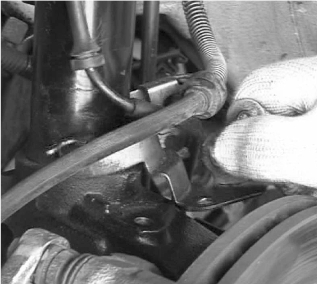

②松开ABS传感器线束、制动软管，拆下卡板，如图5-55所示。
图5-55 拆下卡板
③拆下转向节开口连接螺母，如图5-56所示。
图5-56 拆下转向节开口连接螺母

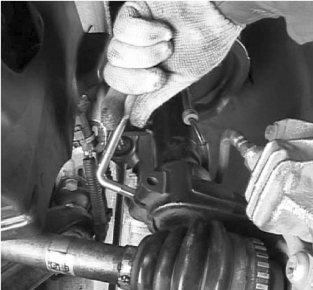

④将转向节口分离杆插入转向节开口，旋转1/4圈，撑开转向节开口，如图5-57所示。
图5-57 撑开转向节开口
⑤分离转向节与减震器，注意防止损伤波纹防护罩，如图5-58所示。
图5-58 分离转向节与减震器
(5)拆下减震器总成。
①拆卸减震器总成紧固螺栓，托住减震器，如图5-59所示。
图5-59 拆卸减震器总成紧固螺栓

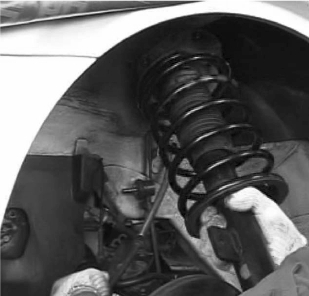

②取出减震器总成，如图5-60所示，取出时要注意保持传动轴与差速器的连接状态。
图5-60 取出减震器总成
(6)分解减震器总成。

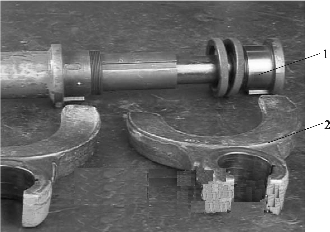

分解减震器总成专用工具如图5-61所示。
资源5-14 分解与组装前减震器总成
图5-61 分解减震器总成专用工具
1—弹簧压缩器；2—弹簧保持架

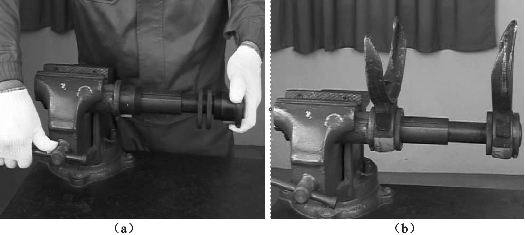

①在台钳上组装专用工具，如图5-62所示。
图5-62 组装专用工具
(a)装弹簧压缩器；(b)装弹簧保持架

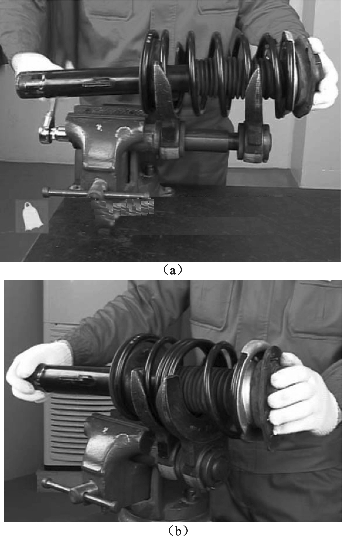

②将减震器总成安装到夹具上，如图5-63所示，将螺旋弹簧完全压缩，使减震器可以自由转动。
图5-63 将减震器总成安装到夹具上
(a)将减震器总成安装到夹具上；(b)压缩螺旋弹簧
注意：一定要将弹簧完全压缩后才可以开始减震器的分解。

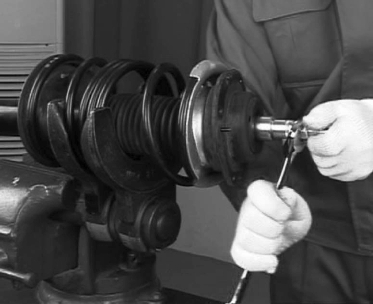

③用专用工具拧下减震器头部螺母，如图5-64所示，依次取下头部各机件。
图5-64 拆下减震器头部螺母

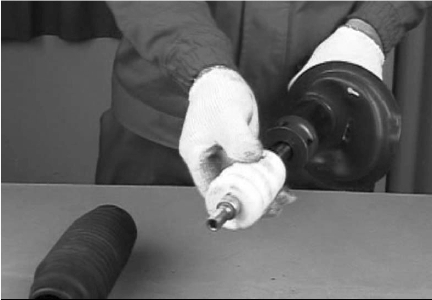

④取下减震器杆保护套和弹性挡块，如图5-65所示。
图5-65 取下减震器杆保护套和弹性挡块

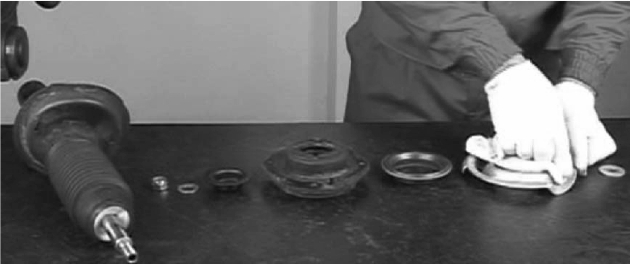

⑤清洁分解后的各元件，如图5-66所示。
图5-66 清洁分解后的各元件
2)拆卸后检查与更换
(1)更换新减震器，并检查新减震器。压缩减震器，放开后确认能完全恢复原位。
(2)检查螺旋弹簧与弹簧座有无变形、裂纹和损坏；如果检测到故障，予以更换。
(3)检查减震器杆保护套有无老化、破损；如果发现故障，予以更换。
(4)检查弹性挡块及其他各元件有无变形、裂纹、损伤；如果检测到故障，予以更换。
资源5-15 安装前减震器总成
3)安装
安装应注意以下方面：
(1)按照与拆卸相反的顺序进行安装。
(2)每次拆装都应更换所有自锁螺母。
(3)按规定扭矩拧紧固定螺栓。
①前减震器总成的固定螺栓拧紧扭矩为(20±2)N·m。
②转向节开口连接螺母拧紧扭矩为(54±5)N·m。
③前横向稳定杆连接杆螺母、减震器尼龙自锁螺母，拧紧扭矩为(45±5)N·m。
④传动轴螺母拧紧扭矩为(325±10)N·m。
⑤车轮紧固螺栓拧紧扭矩为(90±10)N·m。
(4)组装减震器总成。
①正确安装弹簧的位置，如图5-67所示。
图5-67 正确安装弹簧

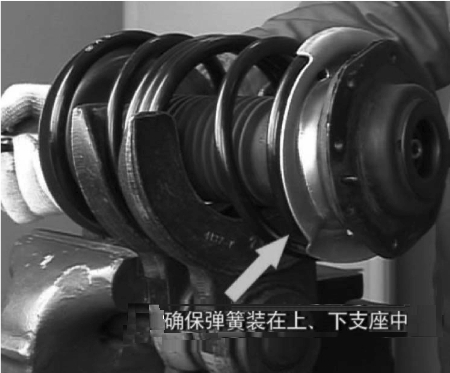

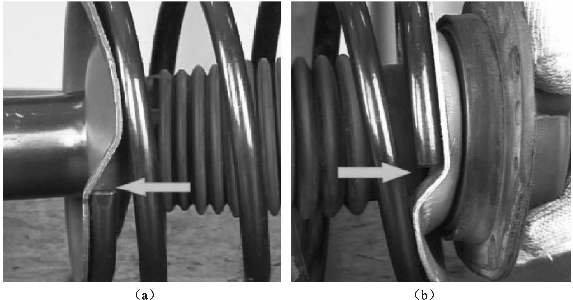

②减震器总成组装后，确保弹簧与上下支座位置正确，如图5-68所示。
图5-68 弹簧与上下支座位置
(a)弹簧与上支座位置；(b)弹簧与下支座位置
(5)安装减震器总成。

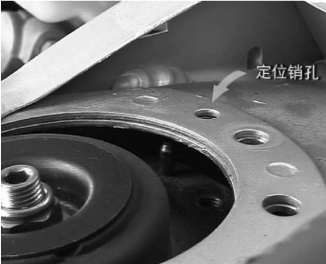

①减震器上端定位销装入定位销孔，如图5-69所示。
图5-69 定位销插入定位销孔

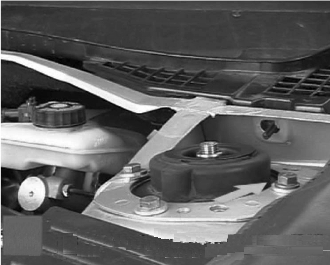

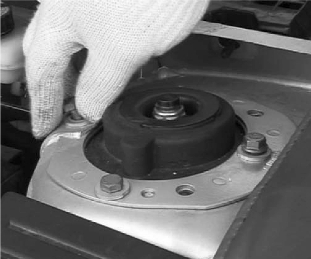

②减震器上端螺栓位置应正确，如图5-70所示。
图5-70 上端螺栓位置

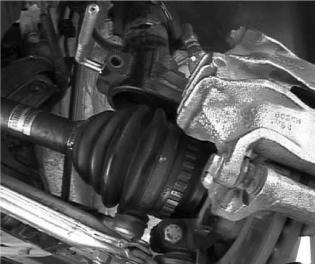

③转向节与减震器连接时应保证减震器与转向节的正确定位，如图5-71所示。
图5-71 减震器与转向节正确定位
注意：减震器下端的小凸点必须插入转向节的开口中。
