项目1 制动液的检查与更换
1.项目说明
汽车制动液的更换是保养项目中很重要的一部分内容，因为制动液的更换直接关系到客户的安全问题，要求两个学员配合按照厂家技术要求完成。
2.技术要求与标准
(1)两个学员能在45min内完成此项目。
(2)技术标准：参照东风雪铁龙0716—2002—12技术标准。
3.设备器材
(1)爱丽舍轿车两辆。
(2)常用工具一套。
(3)诊断仪。
4.作业准备
(1)准备车辆。 □任务完成
(2)准备新制动液。 □任务完成
(3)准备常用工具。 □任务完成
(4)准备诊断仪。 □任务完成
(5)准备记录单。 □任务完成
5.操作步骤
1)保护措施

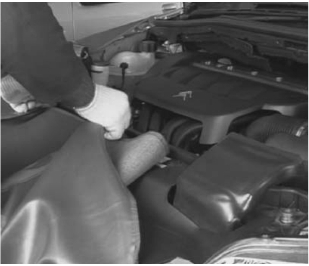

在下列部位安放保护用品：前翼子板、驾驶员座椅、地毯(驾驶员座位侧)、转向盘，如图7-46所示。
图7-46 安放保护用品
2)制动液检查
(1)液体渗漏：检查制动管路连接部分是否有液体渗漏。
(2)检查制动管路是否有凹痕或者其他损坏。检查制动管路软管是否扭曲、磨损、开裂、隆起等。如果保护盖上有飞石的痕迹，制动管路可能有相同的损坏。

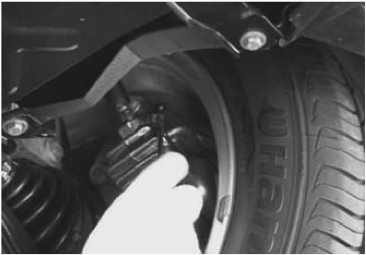

(3)检查制动管道和软管，确保车辆运动时或者转向盘完全转动到任何一侧时，不会因为振动而与车轮或者车身接触。手动转动轮胎直到转向盘被完全转向一侧，如图7-47所示。
资源7-3 手动转向轮胎
图7-47 手动转动轮胎
3)工具
二级排气操作必须使用PROXIA诊断仪。
4)排空
最大限度地排空制动液储液罐，拆卸制动液液位传感器。取出制动液储液罐，方向朝上。
排空制动液储液罐，清洗制动液储液罐，重新安装制动液储液罐，重新连接制动液液位传感器。
5)加注
加注制动液到最低和最高液位之间。
注意：只能使用被认可的制动液。
6)一级制动管路排气
注意：进行排气时，ABS系统禁止运行。排气时，注意保持制动液储液罐中的液位，并只能使用新的制动液。

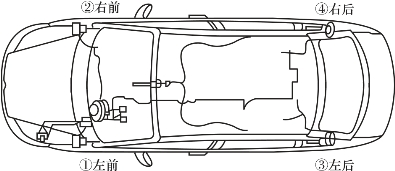

必须两名学员配合操作。按以下顺序进行各管路的排气，如图7-48所示。
图7-48 排气顺序
资源7-4 排气顺序
排气顺序：左前轮、右前轮、左后轮、右后轮。
(1)无加注机的情况下进行排气，取下排气螺钉的保护帽，如图7-49所示。
图7-49 取下排气螺钉的保护帽
(2)分别对各制动器排气：将一塑胶管连接到排气螺钉上，另一头插入到一个干净的容器中，如图7-50所示。
图7-50 塑胶管连接到排气螺钉上

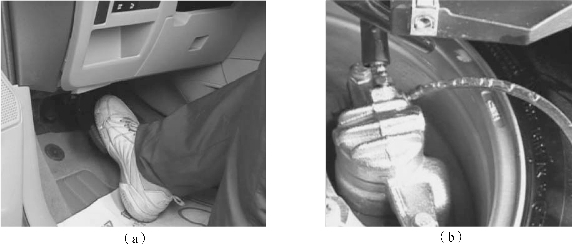

(3)拧开排气螺钉并来回踩制动踏板，直到流出的制动液无气泡为止，如图7-51所示。
资源7-5 踩制动踏板排放制动液
图7-51 踩制动踏板排放制动液
(a)踩制动踏板；(b)制动液流出

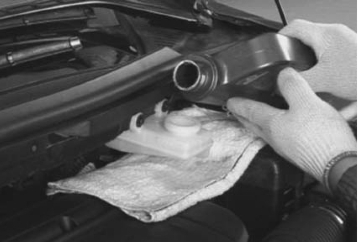

(4)拧紧排气螺钉。检查制动液的液位(位于最高和最低液位之间)，必要时补充制动液，如图7-52所示。
资源7-6 补充制动液
图7-52 补充制动液
7)二级制动管路排气
在排气操作过程中，一定要保持制动液储液罐中的液位并及时补充制动液。
(1)起动发动机，如图7-53所示。
图7-53 起动发动机

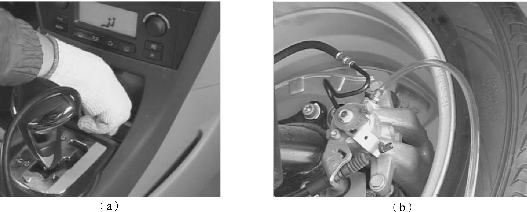

(2)连接PROXIA诊断仪，轮缸连接干净容器，如图7-54所示。
图7-54 连接诊断仪，轮缸连接容器
(a)连接诊断仪；(b)轮缸连接容器
资源7-7 连接诊断仪
资源7-8 按诊断仪提示操作

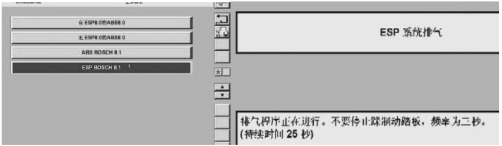

(3)选择对应车型ABS菜单中的排气菜单，按PROXIA诊断仪上的提示进行操作，如图7-55所示。
图7-55 按PROXIA诊断仪上的提示进行操作
(4)排气操作结束后，检查制动液的液位(位于最高和最低液位之间)，必要时补充制动液。
(5)进行路试，检查制动踏板的行程。若制动踏板行程加长，重新进行全部的排气操作。
