(二)驱动轴检修
1.就车检查和维修
(1)检查驱动轴固定部位和万向节有无松动和其他损坏。
(2)检查防尘罩有无裂纹和其他损坏。如果驱动轴出现噪声或振动，应更换整个驱动轴总成。
2.更换驱动轴防尘罩
(1)从汽车上拆卸下轮胎。
(2)从转向节上拆卸车轮传感器。
(3)拆卸制动软管锁止片。
(4)拆卸承扭臂固定螺栓，拆卸制动钳后不要踩下制动踏板。
(5)在制动盘和轮毂与轴承总成上做好配合标记，然后拆卸制动盘。
(6)拆卸开口销，然后松开轮毂锁紧螺母。
(7)从驱动轴上分离轮毂与轴承总成，然后拆卸轮毂锁紧螺母。
(8)拆卸转向节。
以上操作图示，请参阅前轮毂和转向节的检修中的拆卸部分。
(9)从轮毂和轴承总成上拆卸驱动轴。
(10)拆卸防尘罩卡箍，然后从万向节分总成上拆卸防尘罩。

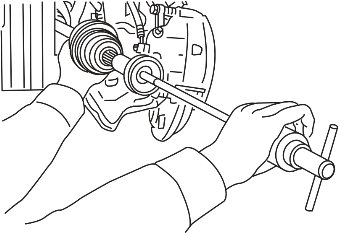

(11)如图4-9所示，将驱动轴拔具拧入万向节分总成螺孔30mm或更长。用一只手撑住驱动轴，用滑动锤从轴中分离万向节分总成。操作时将滑动锤对准驱动轴，稳固地均匀拉出；如果无法拉出万向节分总成，可先从车上拆下驱动轴后再尝试。

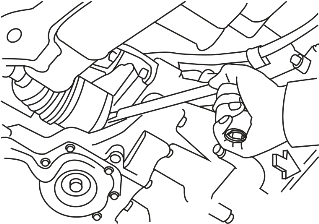

如图4-10所示，确认环形卡箍已固定到边缘上，从驱动桥总成侧撬出驱动轴。拆卸驱动轴时，应注意放置驱动轴万向节的角度不应过大，不得过大拉伸滑动节。
图4-9 分离万向节分总成
图4-10 拆卸驱动轴

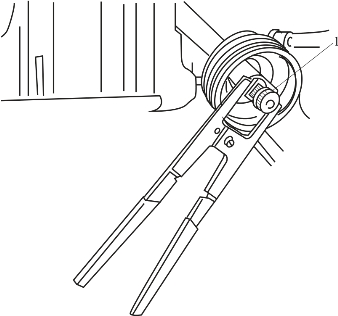

(12)如图4-11所示，拆卸环形卡箍。
图4-11 拆卸环形卡箍
1—环形卡箍
(13)拆卸后检查传动轴。
①上、下、左、右移动万向节，检查移动是否顺畅，有无严重松动。
②检查防尘罩有无裂纹、损坏和润滑脂泄漏。
③如果出现不正常情况，应解体驱动轴并更换有问题的零部件。

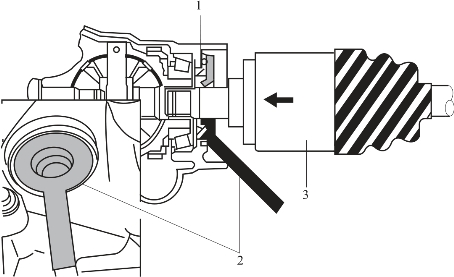

(14)安装驱动轴时，更换新的变速驱动桥侧油封，在变速驱动桥总成上安装保护装置，以免在插入驱动轴时损坏油封，然后将驱动轴滑动节和突起安装牢固，如图4-12所示。按照与拆卸相反的顺序安装，按规定扭矩紧固螺栓。
图4-12 安装驱动轴
1—油封；2—防护板；3—驱动轴
(15)擦拭干净万向节分总成上的润滑脂后，如图4-13所示，在万向节分总成花键孔中涂抹规定的润滑脂，直到新润滑脂开始从球槽和花键孔中流出，然后用抹布擦去流出的润滑脂。

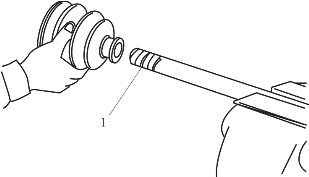

(16)如图4-14所示，用胶带裹住轴上的花键，以免损坏防尘罩，将新的防尘罩和防尘罩卡箍安装到轴上。
图4-13 涂抹润滑脂
1—推荐的润滑脂；2—万向节分总成
图4-14 用胶带裹住轴上花键
1—胶带
(17)拆卸驱动轴花键周围包裹的胶带。
(18)如图4-15所示，使用专用工具将环形卡箍放置在驱动轴边缘的凹槽上，将驱动轴两端的平衡轴与万向节分总成对齐，将驱动轴安装到万向节分总成上。
(19)使用橡胶锤将万向节分总成安装到驱动轴上，旋转驱动轴确认万向节分总成已正确啮合。
(20)将规定型号的润滑脂从防尘罩大直径侧注入防尘罩内。

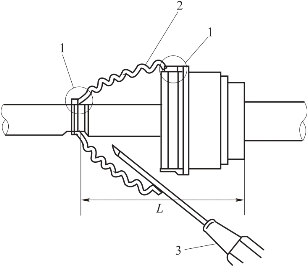

(21)如图4-16所示，将防尘罩牢固安装到槽内。应擦拭干净表面上所有润滑脂，如果润滑脂附着在驱动轴和万向节分总成的防尘罩固定面上，防尘罩可能会脱落。
图4-15 安装驱动轴
1—环形卡箍
图4-16 安装防尘罩
1—防尘罩安装槽；2—防尘罩；3—平头螺丝刀
(22)将平头螺丝刀从防尘罩大直径侧插入防尘罩内部放出里面的空气，防止防尘罩变形。注意不要将螺丝刀尖端碰到防尘罩内部。调整防尘罩安装长度(L)到规定值，如果防尘罩安装长度超过标准值，可能会导致防尘罩破损。

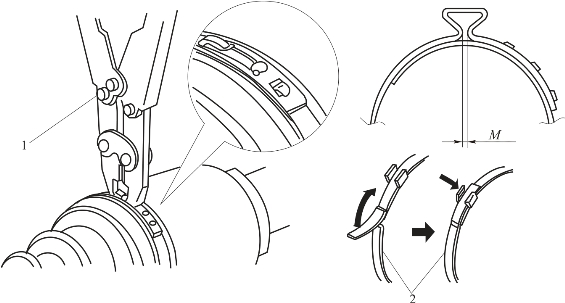

(23)使用防尘罩卡箍卷曲工具，将新的防尘罩卡箍固定在防尘罩的大小端，如图4-17所示，固定防尘罩卡箍使尺寸M为1.0～4.0mm。
图4-17 固定防尘罩卡箍
1—防尘罩卡箍卷曲工具；2—防尘罩卡箍
(24)固定万向节分总成和驱动轴，确认变速驱动桥侧的环形卡箍已完全啮合，确认防尘罩位置正确。防尘罩安装位置错误时，应使用新的防尘罩卡箍重新安装。
(25)将驱动轴插入轮毂与轴承总成，然后临时拧紧轮毂锁紧螺母。
(26)在转向节上安装转向外套筒固定螺母。
(27)安装制动盘。
(28)将扭臂固定螺栓安装到转向节上。
(29)拆卸制动软管锁止片。
(30)将车轮传感器安装到转向节上。
(31)将轮毂锁紧螺母拧紧到规定扭矩。
(32)安装开口销。
(33)将车轮安装到车上。
3.驱动轴的检修

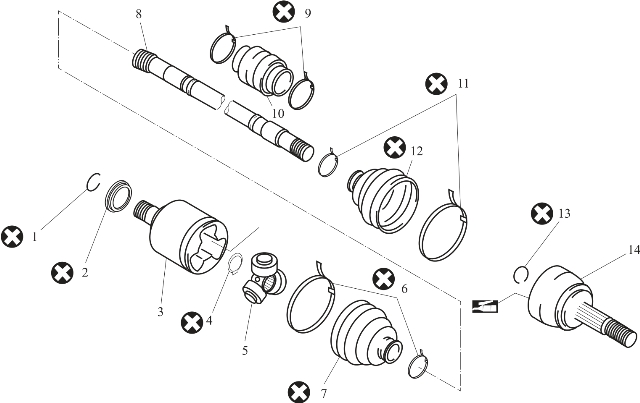

驱动轴主要元件组成如图4-18所示。
图4-18 驱动轴主要元件组成
1—环形卡箍；2—防尘罩；3—壳体；4—卡环；5—十字轴组件；6—防尘罩卡箍(变速驱动桥侧)；7—防尘罩(变速驱动桥侧)；8—驱动轴；9—缓冲器卡箍；10—动态缓冲器；11—防尘罩卡箍(车轮侧)；12—防尘罩(车轮侧)；13—环形卡箍；14—万向节分总成
1)解体变速驱动桥侧
(1)将驱动轴固定在卡钳中，应使用铝板或铜板保护驱动轴。
(2)拆卸防尘罩卡箍，然后从壳体中拆卸防尘罩。
(3)设置壳体和驱动轴匹配标记，请勿刮伤表面，然后从驱动轴中拉出壳体。
(4)如图4-19所示，设置驱动轴和十字轴总成匹配标记，请勿刮伤表面。
(5)拆卸卡环，然后从驱动轴上拆卸十字轴组件，如图4-20所示。
(6)从驱动轴上拆卸卡箍和防尘罩。
(7)擦拭干净壳体上的旧润滑脂。
图4-19 设置匹配标记
1—匹配标记
图4-20 拆卸卡环
1—卡环
2)解体车轮侧
(1)使用铝板或铜板保护驱动轴，将驱动轴固定在卡钳中。
(2)拆卸防尘罩卡箍，然后从万向节分总成上拆卸防尘罩。

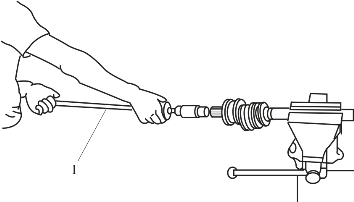

(3)如图4-21所示，将驱动轴拔具拧入30mm，将滑动锤对准驱动轴，稳固均匀地将万向节分总成拉出驱动轴。如果尝试了五次以上均未成功拆卸万向节分总成，应更换整个驱动轴总成。
图4-21 拉出万向节分总成
1—驱动轴拔具
(4)从驱动轴上拆卸环形卡箍。
(5)从驱动轴上拆卸防尘罩。
(6)转动球笼，使用纸巾擦拭干净万向节分总成上的旧润滑脂。
3)拆卸动态缓冲器
拆卸卡箍，然后从驱动轴上拆卸动态缓冲器。
4)解体后检查
(1)检查轴有无跳动、裂纹或其他损坏，如果出现故障，应更换。
(2)检查万向节分总成(车轮侧)。
①检查万向节分总成有无过度旋转和传动轴有无过度松动。
②检查万向节分总成内部有无异物进入。
③检查万向节分总成有无受压疤痕、裂纹和内部破裂。
如果发现不合格情况，应更换万向节分总成。
(3)检查壳体和十字轴组件(变速驱动桥侧)，如果壳体滚动接触面或十字轴滚动接触面刮伤或磨损，应更换壳体和十字轴总成。
注意：壳体和十字轴总成用在一个装置中。
(4)检查动态缓冲器有无裂纹和其他损坏，如果出现故障，应更换。
5)组装变速驱动桥侧
(1)用胶带包住驱动轴上的花键以免损坏防尘罩，将新的防尘罩和防尘罩卡箍安装到轴上。
(2)拆卸驱动轴花键周围包裹的胶带，如图4-22所示，组装十字轴组件时对准匹配标记。安装十字轴组件时，将倒角面朝向驱动轴。
图4-22 组装十字轴组件
1—匹配标记；2—驱动轴；3—十字轴组件；4—花键
(3)使用卡环将十字轴组件固定在驱动轴上，然后用规定型号润滑脂涂抹十字轴组件与滑动面。
(4)将壳体安装到十字轴总成上，然后添加规定型号的润滑脂。
(5)如图4-16所示，将卡箍牢牢安装到槽内，将平头螺丝刀从防尘罩大直径侧插入防尘罩内部放出里面的空气，防止防尘罩变形，并调整防尘罩安装长度(L)到规定值。
(6)如图4-17所示，使用新的防尘罩卡箍固定防尘罩的大小端。
(7)拆卸壳体时对准匹配标记。
(8)固定壳体和驱动轴，确认防尘罩位置正确，将防尘罩安装到壳体上。防尘罩安装位置错误时，请使用新的防尘罩卡箍重新安装。
(9)组装车轮侧组件。

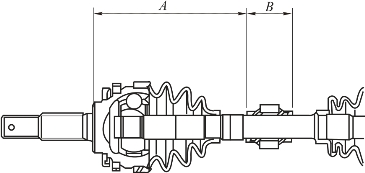

(10)组装动态缓冲器，如图4-23所示，按指定位置固定动态缓冲器。尺寸A为235～241mm，尺寸B为69～71mm。
图4-23 固定动态缓冲器
