项目3 更换制动灯开关
1.项目说明
东风雪铁龙凯旋轿车更换制动灯开关。
2.技术要求与标准
(1)一个学员能在45min内完成此项目。
(2)技术标准：严格按照东风雪铁龙凯旋汽车0918—2006—04技术标准操作。
3.设备器材
(1)凯旋轿车。
(2)两柱举升机。
4.作业准备
(1)准备凯旋轿车。 □任务完成
(2)准备车辆的防护用具(五件套)。 □任务完成
(3)准备作业单。 □任务完成
5.操作步骤
1)更换工具
制动灯开关更换工具，如图7-60所示。
图7-60 制动灯开关更换工具
2)拆卸开关

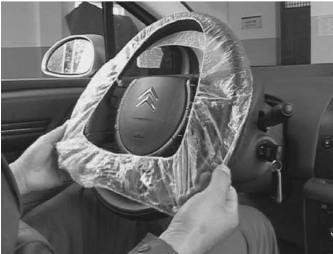

(1)安装五件套，如图7-61所示。
图7-61 安装五件套

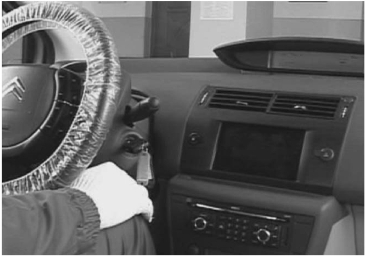

(2)关闭发动机，如图7-62所示。
图7-62 关闭发动机

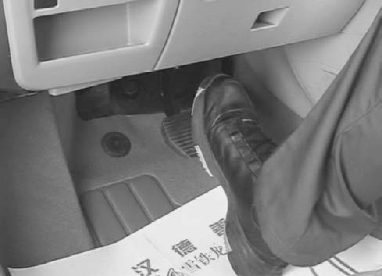

(3)反复踩制动踏板3～4次，确保不再有真空助力，如图7-63所示。
资源7-9 踩制动踏板
图7-63 踩制动踏板

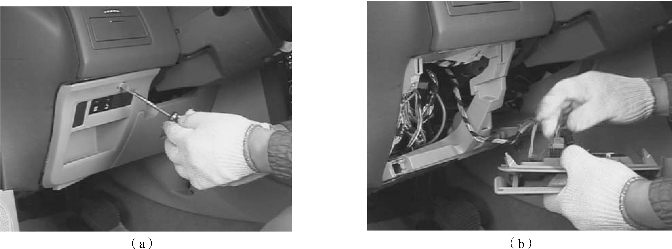

(4)拆下保险丝盒盖板，断开保险丝盒盖板上的线束，如图7-64所示。
图7-64 拆下保险丝盒盖板并断开线束
(a)拆下保险丝盒盖板；(b)断开保险丝盒盖板上的线束

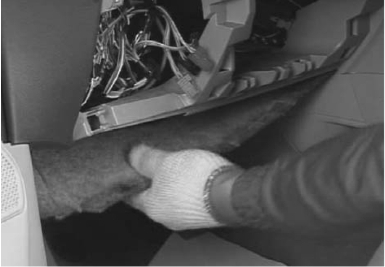

(5)拆下转向柱下方的装饰板，如图7-65所示。
图7-65 拆下转向柱下方的装饰板

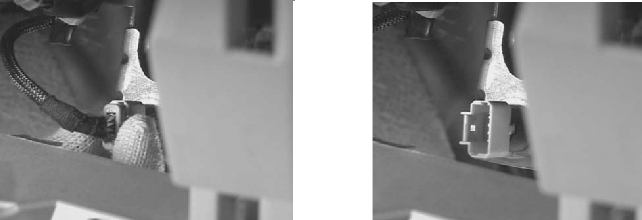

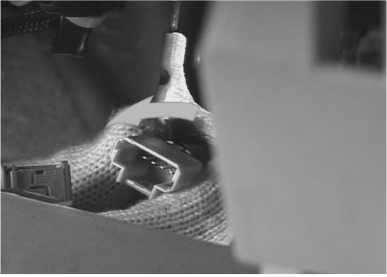

(6)断开制动灯开关插接器，如图7-66所示。
图7-66 断开制动灯开关插接器
(7)逆时针转动90°，使制动灯开关脱出支架，取出制动灯开关，如图7-67所示。
图7-67 取出制动灯开关
资源7-10 取出制动灯开关
3)安装开关

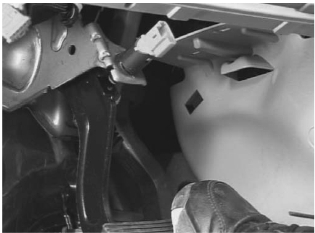

(1)安装新制动灯开关前，确保制动踏板处于最高位置，如图7-68所示，在整个操作过程保持该位置，不能用手和脚按压制动踏板。
图7-68 制动灯踏板处于最高位

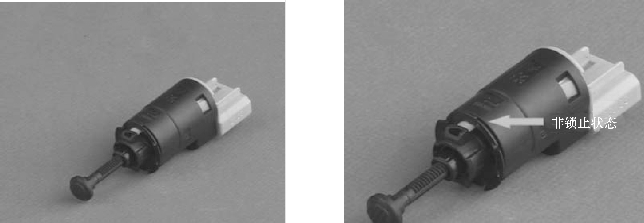

(2)检查新的制动灯开关，确保处于非锁止状态，如图7-69所示。
图7-69 新制动灯开关检查

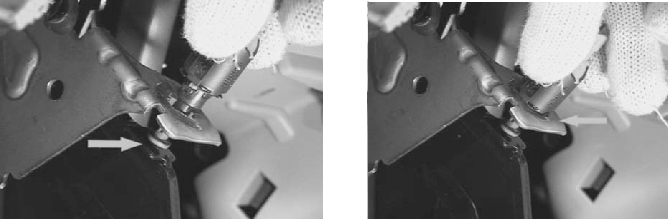

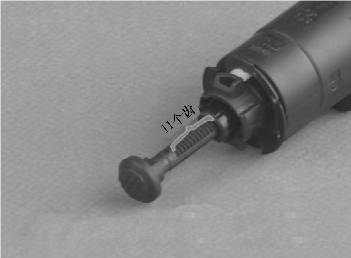

(3)保证推杆露在外面的长度要有11个齿，如图7-70所示。
资源7-11 制动开关检查
图7-70 推杆露在外面的长度要有11个齿

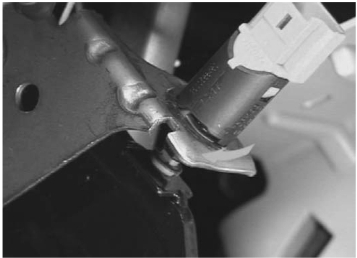

(4)将新的制动灯开关放在支架上，使推杆和支架接触，将开关在中心线稳稳按住，调节推杆支架上的推杆，直至开关底座接触其支架，如图7-71所示。
图7-71 制动灯开关放在支架上并接触支架
(5)将开关顺时针转动90°，直至止口卡住为止，如图7-72所示。
图7-72 顺时针转动开关
资源7-12 制动灯开关放支架并顺时针制动
4)检查安装状况

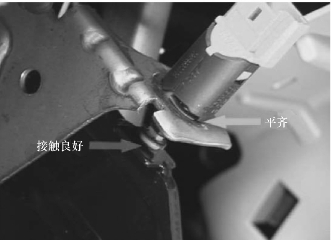

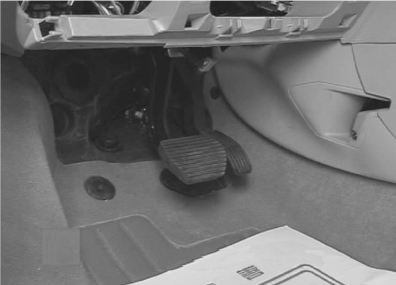

(1)制动踏板处于停止位置，推杆支架必须与开关本体齐平，并且推杆必须接触到制动踏板，如图7-73所示。
图7-73 制动踏板处于停止位置检查
(2)踩下制动踏板检查，推杆支架可自由活动，且推杆不再与制动踏板接触，如图7-74所示。
图7-74 踩下制动踏板检查
资源7-13 制动开关安装状况检查
5)安装线束

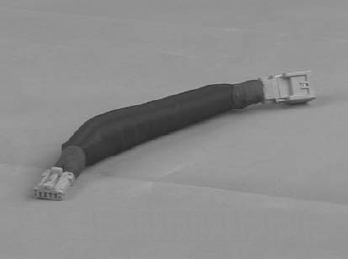

(1)部分车辆需要安装制动灯开关附加线束，如图7-75所示。
图7-75 附加线束

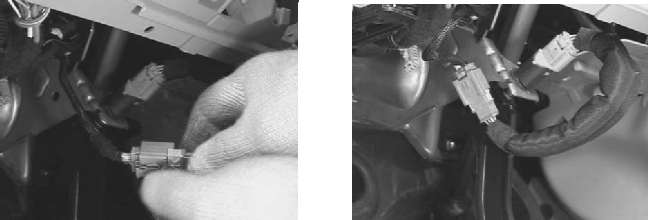

(2)附加线束的一端连接新制动灯开关，另一端连接主线束，并用线束自带卡夹卡在支架上，如图7-76所示。
图7-76 连接附加线束

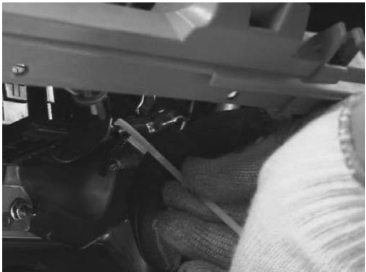

(3)用扎带将附加线束与其他线束捆扎在一起，并将多余的扎带去掉，如图7-77所示。
图7-77 捆扎线束
资源7-14 制动开关附加线束安装
(4)检查线束与其他线束之间是否产生异响和干涉。

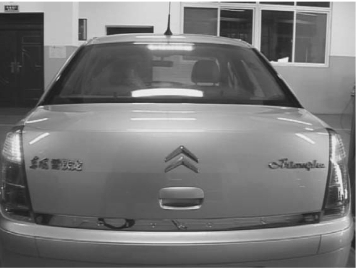

(5)打开点火开关，检查制动灯的亮起状况，如图7-78所示。
图7-78 检查制动灯的亮起状况
资源7-15 制动灯亮起状况检查
(6)装上转向柱下方装饰板，接上线束，装上保险丝盒盖板。
(7)取出五件套。
