前轮毂和转向节的检修
1.就车检查和维修
(1)检查确认每个元件的固定状况。
检查有无松动、间隙情况。
(2)检查确认每个元件的技术状况。
检查有无磨损、损坏情况。
(3)检查车轮轴承情况。
①沿轴向推动轮毂和轴承总成，确认车轮轴承没有松动，轴端间隙要求小于0.05mm。
②旋转轮毂，确认没有异常噪声或其他异常状况。如果出现异常状况，应更换轮毂和轴承总成。
2.拆卸和安装
前轮毂和转向节各元件组成如图4-1所示。
资源4-1 举升机顶部保养

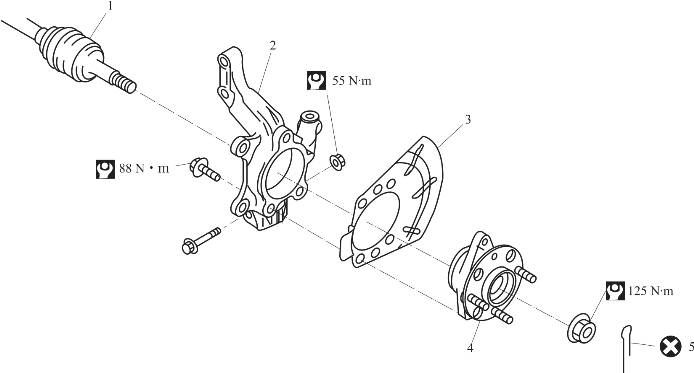

图4-1 前轮毂和转向节各元件组成
1—驱动轴；2—转向节；3—挡板；4—轮毂和轴承总成；5—开口销
1)拆卸车轮轮毂和轴承总成
(1)从车上拆下轮胎。
(2)从转向节上拆下车轮传感器，如图4-2所示，注意请勿拉扯车轮传感器线束。

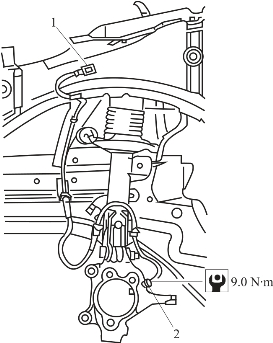

图4-2 车轮传感器
1—前车轮传感器接头；2—前车轮传感器
资源4-2 转向节拆卸
(3)拆卸制动软管锁止片，如图4-3所示。
(4)拆卸承扭臂固定螺栓，如图4-4所示，将承扭臂吊起到不影响工作的地方，注意拆卸制动钳后不得踩下制动踏板。

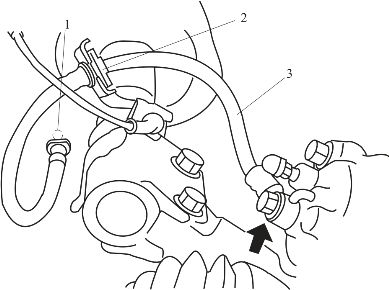

图4-3 拆卸制动软管锁止片
1—扩管口接头螺母；2—锁止片；3—制动软管

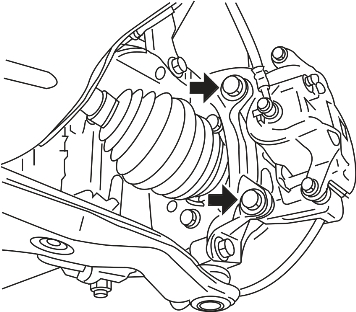

图4-4 拆卸承扭臂固定螺栓
(5)在制动盘和轮毂与轴承总成上做好配合标记，然后拆卸制动盘，如图4-5所示。

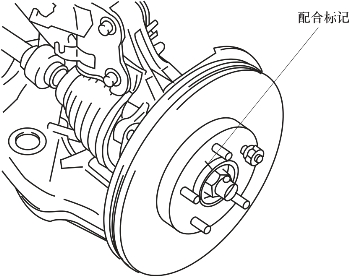

图4-5 制动盘
(6)拆卸开口销，然后松开轮毂锁紧螺母。
(7)用橡皮锤或垫木块轻轻敲击轮毂与轴承总成端部，从驱动轴上分离轮毂与轴承总成，然后拆卸轮毂锁紧螺母，如图4-6所示。
注意：驱动轴万向节放置的角度不应过大，不应过分拉伸滑动节；放下驱动轴时，一定要支撑住壳体、轴和其他零部件。如果执行上述操作后仍然无法分离轮毂与轴承总成与驱动轴，可以使用拔具。

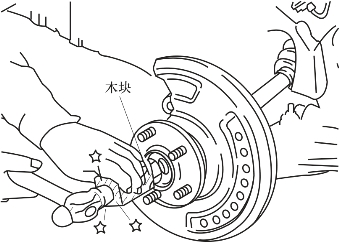

图4-6 敲击轮毂与轴承总成端部
(8)拆卸轮毂与轴承总成固定螺栓，然后从转向节上拆卸挡板和轮毂与轴承总成。
2)拆卸转向节
(1)如图4-7所示，松开转向外套筒的固定螺母。使用球节拆卸器从转向节上拆卸转向外套筒，注意请勿损坏球节防尘罩。
注意：应临时拧紧螺母，以防止损坏螺纹及球节拆卸器突然脱落。

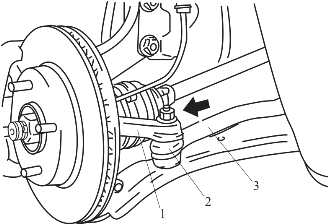

图4-7 松开转向外套筒的固定螺母
1—转向节；2—球节；3—转向外套筒
(2)如图4-8所示，拆卸固定螺母和螺栓，然后从减震器组件上拆卸转向节。
(3)拆卸横连杆球节固定螺母与螺栓，然后，从转向节上拆卸横连杆。
(4)拆卸轮毂与轴承总成固定螺栓，然后从转向节上拆卸挡板、轮毂与轴承总成。

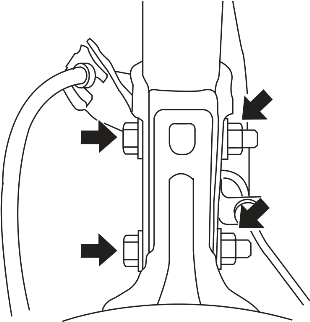

图4-8 拆卸转向节固定螺母和螺栓
3)拆卸后检查
(1)检查部件有无变形、裂纹，以及其他损坏。
(2)检查横连杆和转向外套筒球节防尘罩有无破损、轴间隙和扭曲。
如果检查到故障，应进行更换。
4)安装
(1)按照与拆卸相反的顺序安装，按规定扭矩拧紧螺栓。
(2)在空载条件下，最终拧紧在拆卸轮毂与轴承总成和转向节时拆下的每个零部件，并检查车轮定位。
(3)安装制动盘时要对齐配合标记，然后装配制动盘和轮毂与轴承总成。
(4)检查车轮传感器线束是否连接正确。
