项目1 自动变速器维护
1.项目说明
东风雪铁龙爱丽舍自动变速器汽车每行驶60 000km进行一次维护，维修中更换自动变速器有关密封件都应检查漏油、油面、油质状况及添加ATF，以及进行有关电检查；维修中更换自动变速器电控单元或更换自动变速器、更换或调节油门拉索、节气门电位计及变速器电控单元程序加载，都应进行踏板初始化操作。因此，应按有关工艺技术标准对汽车自动变速器进行维护操作，并在以后的维修工作中制订修复方法。
资源3-8 自动变速器的排油
资源3-9 自动变速器油封更换
2.技术要求与标准
(1)两个学员合作，能在30min内完成此项目。
(2)自动变速器维护的技术标准，如表3-14所示。

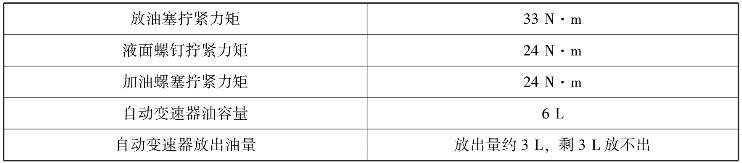

表3-14 自动变速器维护的技术标准
3.设备器材
(1)东风雪铁龙爱丽舍AL4自动变速器汽车一辆。
(2)PROXIA或ELIT诊断仪一台。
(3)ATF加注桶一套。
(4)ATF回收容器一个。
(5)AL4自动变速器专用ATF。
(6)通用维修工具及放油专用工具一套。
(7)汽车举升机一台。
4.作业准备
(1)准备AL4自动变速器汽车及举升机。 □任务完成
(2)准备PROXIA或ELIT诊断仪。 □任务完成
(3)准备通用维修工具及放油专用工具。 □任务完成
(4)准备ATF加注桶。 □任务完成
(5)准备AL4变速器专用ATF及回收容器。 □任务完成
(6)准备记录单。 □任务完成
5.操作步骤
1)变速器油液面检查与加油、排油
(1)拆下空气滤清器，卸下加油螺塞，如图3-97所示。
图3-97 卸下加油螺塞
资源3-10 自动变速器加油
(2)加0.5L变速器油，必须使用指定的同一品牌、同一型号的雪铁龙专ATF，如图3-98所示，拧上加油螺塞。
(3)保持车辆水平放置，起动发动机，踩下制动踏板，把变速杆拨到各挡位停留片刻。
(4)把变速杆放在P位置上，发动机怠速运转，如图3-99所示。

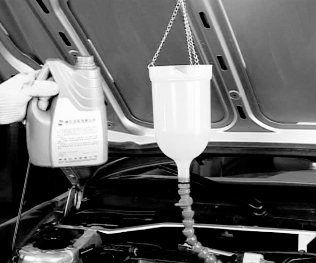

图3-98 加注ATF

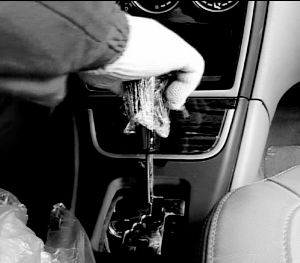

图3-99 变速杆放在P位置
(5)通过ELIT或PROXIA观察变速器油温上升到60＋8-2℃才能检查液面。
(6)保持发动机怠速运转，举升车辆，拆下防护底板，卸下液面螺钉，有少量油流出，然后逐滴往下滴，如图3-100所示，最后拧上液面螺钉。

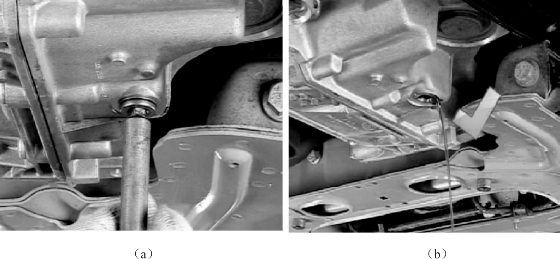

图3-100 卸下液面螺钉及少量油流出
(a)卸液面螺钉；(b)少量油流出
(7)如果逐滴往下滴或没有油滴出，如图3-101所示，则液面过低，则拧紧液面螺钉。关闭发动机，重复步骤(2)～(6)。

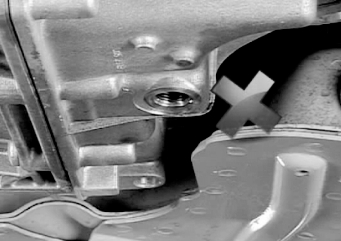

图3-101 液面过低
(8)如有少量油流出，然后逐滴往下滴，则说明液面正常。
(9)拧紧液面螺钉，清洁油迹，装上防护底板，降下车辆。
(10)拧紧加油螺塞，清洁油迹，装上空滤清器。
注意：
①检查液面前应用诊断仪检查变速器无故障。
②每行驶6万km检查一次液面，无诊断仪不允许检查液面，新车准备和首保不检查液面。
③变速器油液面过高会导致变速器油异常发热或泄漏，油面过低会导致变速器损坏。
④每次加0.5L新油后，需把油液损耗计数减2 750个单位，如图3-102所示。
⑤在更换左、右传动轴油封，更换油温传感器、液力分配器时需放、加油，放油时应在热态60＋8-2℃时进行，以淘汰变速器油上的悬浮物，放油只能放掉一部分，因为变矩器内的油放不完，使用加注桶将放出的油重新加入或加等量的新油后再检查液面。

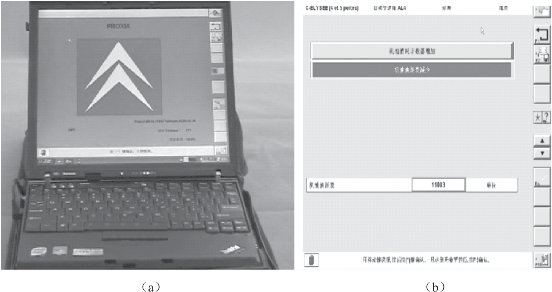

图3-102 诊断仪操作
(a)诊断仪；(b)诊断仪屏显示
2)自动变速器检查
(1)检查P挡锁止功能。
只有将点火开关打到M位，踩下制动踏板时，变速杆才能从P挡移到其他挡位。
(2)检查挡位显示。
①将点火开关打到M位，踩下制动踏板。
②将变速杆依次由P挡推到R、N、D、3、2挡，检查仪表板上的液晶显示屏是否有挡位显示，并且检查显示的挡位是否与变速杆所在位置一致。
③变速杆在任一挡位，分别按下变速杆边的“S”键(运动模式键)或“
”(雪地模式)键时，液晶显示屏上应分别显示“SPT”或“
”字样。
④检查只有变速杆在2挡时，按下1键，液晶显示屏才显示1挡。
(3)用诊断仪删除计算机储存的故障信息(使用E.L.I.T或PROXIA诊断仪)。
(4)检查P、N挡起动功能。
变速杆只有在P挡或N挡时发动机才能起动，其他挡位发动机不能起动。
(5)驾驶车辆，检查各挡位的功能是否正常。
3)油门踏板初始化操作
在下列情况下必须进行踏板初始化：
①更换自动变速器计算机。
②更换自动变速器。
③计算机程序加载。
④更换或调节油门拉索。
⑤更换节气门电位计。
初始化操作必须使用诊断仪(若使用PROXIA，操作根据屏幕上中文提示进行)，进入AL4自动变速器功能菜单，按诊断仪的提示进行。
①选择“Apprentissage”，并按“∗”键：

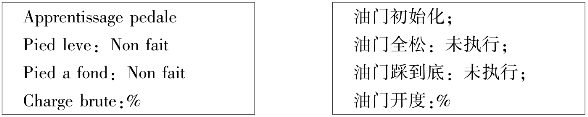

②将油门踏板完全松开，按“∗”键：

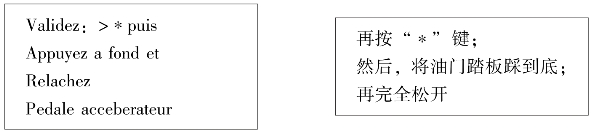

③然后按“∗”键：

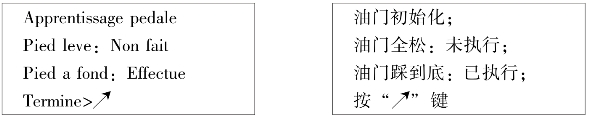

④这时，将油门踩到底，并完全松开，屏幕将自动变换：
⑤按“↗”键：

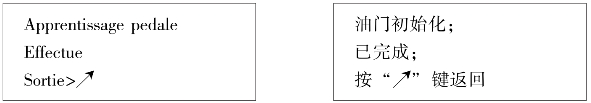

⑥将操纵杆拨到空挡，屏幕将自动变换：
按“↗”键，返回到AL4自动变速器功能菜单。
