5.6.2 要注意的几个问题
图形输出中还有几个很容易疏忽的问题需要提醒一下。
（1）图形有边界
图5-39是MATLAB的标准图形。可以看出，坐标系（Axes）的底色是白的，图形的底色是灰色的（这是为了区别绘图区与非绘图区）。但MATLAB输出的图形包括绘图区和非绘图区，即整个图形（除菜单和工具条外）。因此，一般情况下输出的图形如图5-40所示。

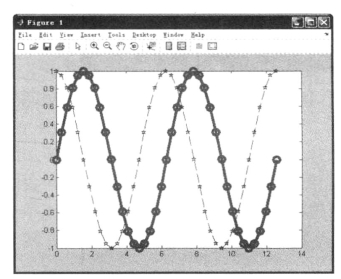

图5-39 MATLAB的标准图形

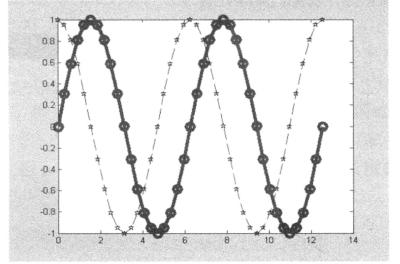

图5-40 默认设置下MATLAB输出的图形
这样的输出效果不够美观，可以做简单的修改将灰边去掉：在“Figure”菜单的“Edit”下，有一个“Copy Options”选项，单击该选项，则出现图5-41所示的对话框，将“Figure background color”中的“Force white background”选中即可。

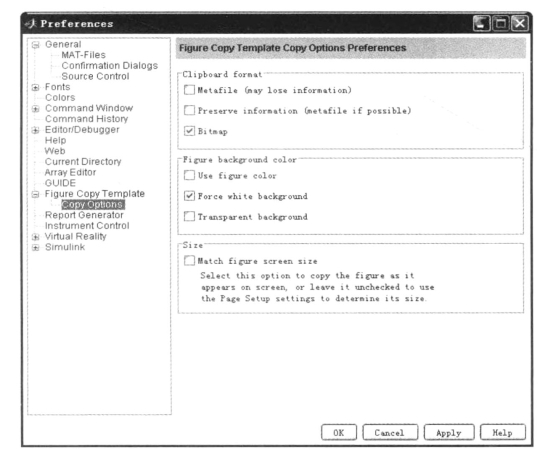

图5-41 MATLAB图形输出的设置
去掉了灰边的图形美观了很多。但还有一个问题，即输出或粘贴的图形包含了图5-40中灰边所占的区域，虽然可以将灰边改为白边，但这部分区域包含在图形区域中。一般来说，图形边界应该是有一些空白的，但有时由于版面的原因，这些空白可能是多余的。MATLAB的图形输出设置中也有去除这个边界空白的选项。在“File”菜单下单击“Export Setup”选项，可显示如图5-42所示界面。将“Expand axes to fill figure”项选中，则输出的图形会将边界去掉，如图5-43所示[12]。

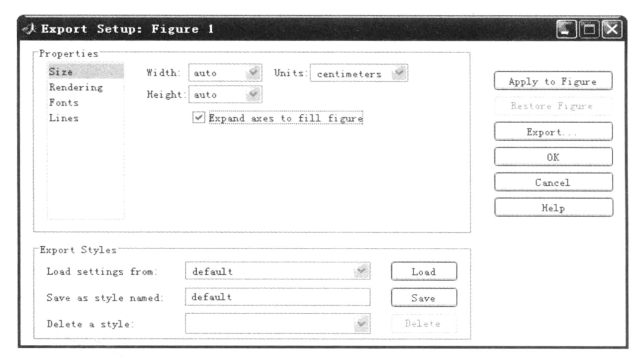

图5-42 MATLAB图形输出设置

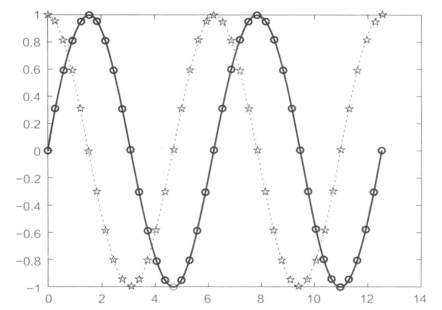

图5-43 去掉多余边缘的MATLAB图形
（2）印刷用图形要注意的问题
有时会发现这样一种情况：绘制好图形后，将其贴在文章中交给期刊社或出版社发表印刷，等收到期刊或书籍后，一般情况下会发现出版物上的图形质量大大降低了，原来在显示器上能看清楚的内容现在看不清了。这就是说，显示与印刷是不同的。这种质量降低程度也是因期刊社或出版社而异。有的期刊社或出版社很注意图的质量，经常需要作者单独提供高分辨率图形，这样图形的印刷效果会好一些。但即使这样，印刷质量依然不及显示质量。大多数科研人员的图是要用来印刷的，因此要有一个认识：要使图能够印刷得清楚，而不只是在电脑显示器上能看得清楚。
这里要注意两个问题：
一是字体要足够大，否则看不清楚。MATLAB默认绘图字号是8，如果在文中将图缩小，印刷出来的字体可能就看不清楚了。因此，要将字体改大一些。
二是颜色问题。期刊、论文、书籍一般都是单色印刷的，即黑白版，所以，在绘制印刷品中的图形时，可按5.5.2节中介绍的方法将colormap改为灰度系列。否则，绘制了一个彩色图，但印刷出来后，往往还不如灰度图好看。例如，一个等值线图，常用蓝色表示最小值，用红色表示最大值，但蓝色和红色用黑白打印机打出来后都接近于黑色。而如果用灰度系列的颜色绘制，黑色表示最小值，白色表示最大值，看起来就清楚多了。即使这样，灰度的色阶也不要太多。因为打印机或者印刷机能表现出的色阶有限，一般以16阶左右为宜。

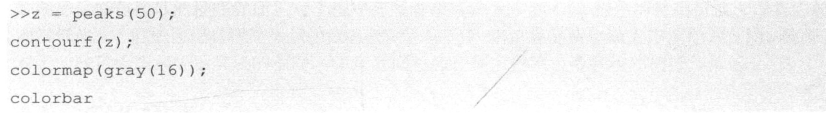

例20：用灰度调色板绘制一个等值线图。
结果如图5-44所示。

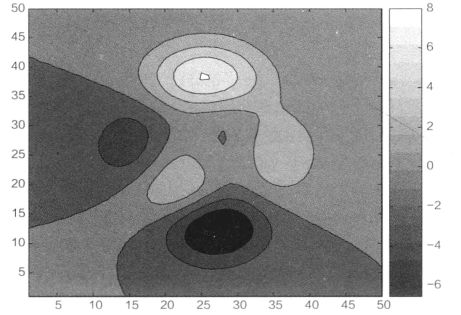

图5-44 用灰度调色板填充的等值线图
（3）一图多版本
为什么要一图多版本地保存？
上文说过，绘好的图形输出时有多种选择。按图像格式不同，可以有矢量图与位图；按图形颜色不同，可以有黑白图与彩色图。那么，究竟输出成什么格式呢？这由所绘制的图形的用途来决定。上文针对出版物给出了一些建议。但有时图形不仅用在出版物上，还可能用于给别人展示或用在演讲的幻灯片上等。因此，作者建议绘制好一个图形后，尽可能地保存多个版本。
矢量图用于粘贴在出版物中；位图用于向别人展示。
黑白图像主要用在出版物中，但向人展示或者用幻灯片演讲时，彩色图像显然更好。
（4）图形的批量输出
上文已提及，MATLAB图形的输出可以用鼠标单击“Figure”→“File”→“Save as”项。但如果一次要用程序绘制100个图形，同时需要将其保存，这种方法显然太不具有可操作性了。
MATLAB中提供了用命令输出图形的方法，即print函数。print函数的功能就是将“figure”中的图形输出到文件中。
如，
将当前“figure”上的图形保存成fig1.jpg文件。
print函数的其他用法读者可通过“Help”自行学习。
【注释】
[1]后面介绍的三维绘图函数也有类似的用法。
[2]这是MATLAB中的peaks函数。
[3]可以将TeX理解为一种排版语言。TeX中对于文字的格式及一些特殊符号，都是用命令的方式表达的。
[4]关于TeX与LaTeX的具体知识，读者可自行查阅相关资料。
[5]用TeX的人一般比较不屑于用Word，可见其功能之强大。
[6]在我国台湾的大多数教科书中，这个词翻译为“把柄”，这好像更容易理解。
[7]MATLAB绘图是用程序控制的（当然也可以用鼠标控制），在绘图方面，这是区别于普通绘图软件最大的地方。
[8]绘图元素是指所有在MATLAB图形上出现的事物。按照“面向对象”的编程思想来讲，所说的元素就是类（Class）。为了照顾到未接触过OOP的读者，这里以元素一词代替。
[9]参照GUI设计的相关知识：GUIDE的使用。
[10]有时也不尽然。首先，在目前的机器运算速度下，矢量图显示基本上感觉不出来慢。而位图，如果太大，调入内存时需要一定的时间。
[11]有些好的期刊上要求提供所有数据图形的矢量图格式。而位图，也需要很大分辨率的版本，就是担心一旦位图在缩小后失真，会使印刷质量下降。
[12]当然，这一步操作完全可以用图像处理软件甚至Word中的图像编辑功能代替。
