3．8．3 算术逻辑运算单元（ALU）
计算机中运算的功能是由运算器完成的，而运算器的核心部件是加法器和寄存器。算术运算就是数值直接做运算，而逻辑运算需要用到逻辑电路。既能完成逻辑运算又能完成算术运算的电路称为ALU 电路。图3．5为ALU 电路原理图。
图3．5 ALU 电路原理图
在图3．5中，A 和B为输入变量；F 是输出结果；K 为控制端，它输入的信号的不同决定电路是算术运算还是逻辑运算。
加法器可以实现补码数的加法运算和减法运算。但是这种加法/减法器存在两个问题：一是由于串行进位，它的运算时间很长。假如加法器由n 位全加器构成，每一位的进位延迟时间为20 ns，那么在最坏情况下，进位信号从最低位传递到最高位而最后输出稳定，至少需要n×20 ns，这在高速计算中显然是不利的。二是就加法器本身来说，它只能完成加法和减法两种操作而不能完成逻辑操作。本节我们介绍的多功能算术/逻辑运算单元（ALU）不仅具有多种算术运算和逻辑运算的功能，而且具有先行进位逻辑，从而能实现高速运算。
全加器的逻辑表达式为：
Fi＝Ai⊕Bi⊕Ci
Ci＋1＝AiB i＋BiC i＋Ci A i

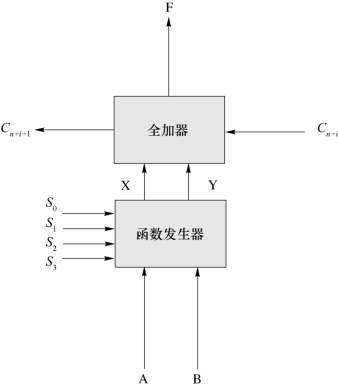

我们将Ai 和B i 先组合成由控制参数S 0S 1S 2S 3 控制的组合函数X i 和Y i，然后再将X i、Y i 和下一位进位数通过全加器进行全加。这样，不同的控制参数可以得到不同的组合函数，因而能够实现多种算术运算和逻辑运算。图3．6为ALU 的逻辑图。
一位算术/逻辑运算单元的逻辑表达式为
图3．6 ALU 逻辑图
F i＝X i⊕Y i⊕X n＋i
Cn＋i＋1＝X iY i＋Y iC n＋i＋Cn＋i X i
控制参数S 0S 1S 2S 3 分别控制输入A i 和B i，产生X i 和Y i。其中Y i 是受S 0S 1 控制的A i 和B i 的组合函数，而X i 是受S 2S 3 控制的A i 和B i 组合函数。因此，可得X i 和Y i 的逻辑表达式：
X i＝S 2S 3＋S 2S 3(A i＋Bi)＋S 2S 3(A i＋Bi)＋S 2S 3 A i
Y i＝S 0S 1 Ai＋S 0SAiB i＋S 0SAiB i
图3．7 负逻辑操作数方式的74181ALU 方框图
化简可得ALU 的逻辑表达式为：
图3．7 显示了工作于负逻辑操作数方式的74181ALU 方框图。这个器件执行的正逻辑输入/输出方式的一组算术运算和逻辑操作与负逻辑输入/输出方式的一组算术运算和逻辑操作是等效的。
