5．6．1 流水线的基本概念
下面将指令的执行分为取出指令、分析指令和执行指令三个阶段，之前没有采用流水线的方式执行时，一条指令完成以后，才能取下条指令执行。执行过程如图5．12所示。
图5．12 没有采用流水线方式的指令执行
这种执行指令的方式优点是控制简单，有利于实现程序转移。但缺点是执行速度太慢，而且在执行指令时，主存是空闲的，其实此时有的部件和CPU 是可以并行工作的，没有充分利用各大部件。
通过分析以上的问题，采用重叠执行方式，即前一条指令执行完成之前或前一条指令分析完成之前，此时就可以从主存中取指令了。如图5．13和图5．14所示。
图5．13 前一条指令执行完成之前的重叠执行方式
图5．14 前一条指令分析完成之前的重叠执行方式
从上面两种方式来看，相邻的指令能够重叠执行，所以能加快指令的效率，也能有效利用空闲的部件。将上述两种方式进一步加工，采用工厂流水线的方式控制指令的执行，就是指令流水线方式。
流水线数据通路设计原则：指令流水段个数以最复杂指令所用的功能段个数为准；流水段的长度以最复杂功能段的操作所用的时间为准。
例如，模型机的指令LOAD X，含义是将存储器中X 地址的内容装载到AC 中。将LOAD 指令划分为5个阶段，每个阶段涉及的器件如下：
Ifetch（取指）：从指令存储器取指令并计算PC＋1。
用到的部件：指令存储器IR。
Reg/Dec（取数和译码）：寄存器取数，同时对指令进行译码。
用到的部件：寄存器堆读口、指令译码器。
Exec（执行）：计算内存单元地址。
用到的部件：扩展器、ALU。
Mem（读存储器）：从数据存储器中读。
用到的部件：数据存储器。
Wr（写寄存器）：将数据写到AC。
用到的部件：寄存器堆写口。
如图5．15所示，进入流水线的指令流，由于后一条指令的第i步与前一条指令的i＋1步同时进行，从而使一串指令总的完成时间大大缩小，做如下的假设，以下单位为ns（1 ns＝10-9 s）：

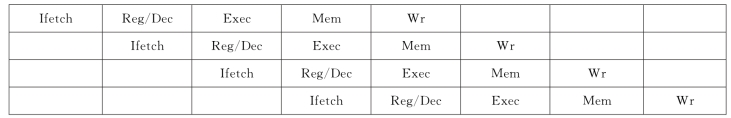

图5．15 指令流水线

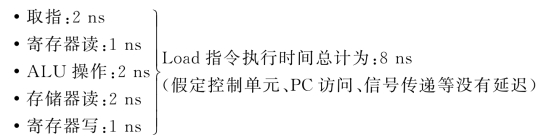

假定以下每步操作所花经时间为
在单周期模型中，每条指令在一个时钟周期内完成，时钟周期等于最长的LOAD 指令的执行时间，即8 ns，当无流水线时，串行执行，N 条指令的执行时间为8 N ns；采用流水线后，时钟周期等于最长阶段所花时间，为2 ns，每条指令的执行时间为2 ns×5＝10 ns，N 条指令的执行时间为[5＋（N-1）]×2 ns，在N 很大时，比串行方式提高约4倍，因此，我们可以看出流水线方式下，单条指令的执行时间不能缩短，但能大大提高指令的吞吐量。
