4．3．3 按位运算指令
在目前计算机广泛应用的情况下，计算机大量的工作不是进行算术运算，而是进行信息处理、信息传送，这些都需要大量的位运算。位运算指令分为逻辑运算和移位运算两类，逻辑运算指令可对操作数执行的逻辑运算包括逻辑与、逻辑或、逻辑非、逻辑异或等，移位指令执行对操作数逻辑移位、循环移位等。
1．逻辑运算
（1）逻辑与运算指令AND
对两个操作数实现按位逻辑“与”运算，结果送回目的操作数中，可实现字节或字的“与”运算，本指令主要用于修改目的操作数，用于使某些位置清0，某些位不变，需要清0的位与0“与”，不变的位与1“与”。
例如：
（2）逻辑或指令OR
对两个操作数实现按位逻辑“或”运算，结果送回目的操作数中，可实现字节或字的“或”运算，本指令主要用于修改目的操作数，可使某些位置1，某些位置不变，需要置1的位与1“或”，不变的位与0“或”，也可对两个操作数进行组合操作。
例如：
（3）逻辑非指令NOT
完成对操作数按位求反运算，结果送回原操作数，可实现取操作数的反码运算。
例如：
（4）逻辑异或指令XOR
对两个操作数实现按位“异或”运算，结果送回目的操作数中。
异或操作指令主要用在使一个操作数中的若干位维持不变，而另外若干位取反的操作场合，把要维持不变的这些位与0相“异或”，而把要取反的这些位与1相“异或”。
例如：
例如，要使AX 的1、3、5和15位置反，0，2，4和13位清0，6、10、12和14位置1，其余位不变，指令代码如下：
2．移位运算
（1）逻辑左移指令SHL
对给定的目的操作数（8位或16位）左移，最高位移入进位标志位CF中，移位后空出的最低位补零；因左移1位相当于将一个无符号数倍增（乘2），故本指令又常用作数的倍增操作，其操作示意如图4．18所示。
图4．18 SHL指令操作过程
例如，不用乘法指令编写程序段实现AX 乘以10送AX 中（假设不会溢出）：
（2）逻辑右移指令SHR
图4．19 SHR 指令操作过程
对给定的目的操作数（8位或16位）右移，最低位移入标志位CF中，左边最高位空位补零，SHR 指令适用于将一无符数减半，右移1 位等于将数除以2。其操作示意如图4．19所示。

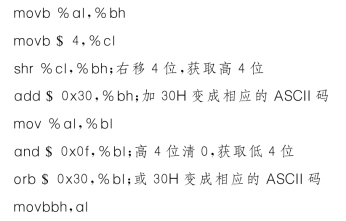

例如，将AL中的压缩BCD 码转化为两个字节的ASCII码送BX。
（3）循环左移指令ROL
将目的操作数中的8位或16位二进制数向左移动1位或CL位，从左边移出位既移入CF又移入右边的空出位，最后移出位移至最右边位（即最低位），同时保留在CF。其操作示意如图4．20所示。
例如：
（4）循环右移指令ROR
ROR指令与ROL指令类似，只是目的操作数（字或字节）中的各位循环右移，而不是循环左移，操作示意如图4．21所示。
图4．20 ROL指令操作过程
图4．21 ROR 指令作过程
循环移位时移出操作数的位并不丢失，而是循环送回操作数的另一端。移位的位数也由计数值操作数规定，计数值可以指定为常数1，或指定为CL寄存器。
