5．5．2　三总线数据通路

为了提高计算机的性能，必须使每条指令执行所用的时钟周期数尽量少，单总线数据总线中一个时钟周期只允许总线上传送一个数据，因此执行的效率很低，因此后来又出现多总线的数据通路结构。

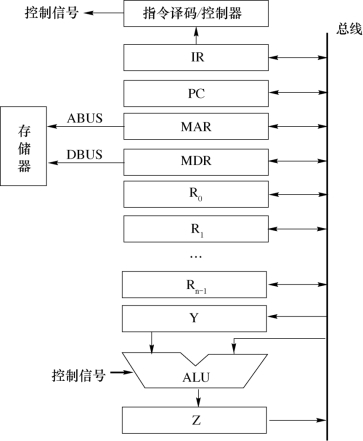

图5．10　单总线数据通路

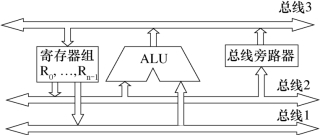

如图5．11所示给出了三总线数据通路结构，所有通用寄存器均采用双口寄存器，允许两个寄存器的内容同时传送到总线1和总线2上。

图5．11　三总线数据通路

由图5．11可以看出，与单总线结构相比，三总线结构在执行指令时所需要的步骤大大减少，假如，假定三操作数指令OP R1 R2 R3，功能为将寄存器R1与R2的内容相加并送到R3中，则可用总线1和总线2传送两个源操作数，用总线3传送目的操作数，如果所需要操作通过ALU 一次就能完成，那么三操作数指令可在一个时钟周期内完成。
