4.1.4 点标签设置
点的样式可以通过其不同的形式显示出来，那么点的其他信息（例如坐标、高程、名称等）就要通过点标签样式来显示。
前文介绍了标签和标签样式的相关概念，讲解了如何创建及修改点样式，下面介绍如何对点赋予不同的标签样式。
（1）创建点标签样式的方法过程。
点标签的创建同创建点样式创建方法类似，在“点编组特性”对话框中选择“新建点标签样式”，弹出“标签样式生成器-标准”对话框（图4.1-37）。
■“常规”里面主要设置字体、图层、字体的角度。
■“方向引用”里面有对象、视图、世界坐标系（简单理解就是插入文字的方向角度是以哪个坐标系为基准）。
■“调整文本朝向”里面主要是定义在旋转坐标系的时候，字体的方向是否和坐标系一起旋转。
■“布局”是设置标签的重点项目。一定要反复练习，熟练掌握布局的设置。先将默认的组件名称全部删除，看到如图4.1-38所示的对话框，可以根据需要自定义组件的内容。

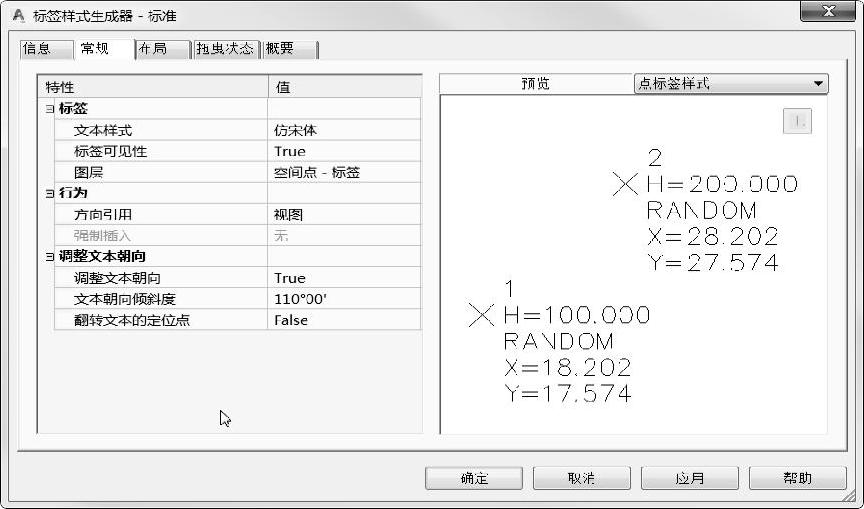

图4.1-37 标签生成器“常规选项”
➢点击“A+”后面的小三角形，会出现“文本、直线、块”三个选项（每个对象标签里出现的内容不一样，点标签对应的是上述三项内容）。
■“文本”是创建文字描述内容。
图4.1-38 布局对话框
■“直线”是在标签中增加直线线段。
■“块”，允许用户在描述中插入自己定义的块。
■“定位点”用于设置文本的定位位置。
■“文本内容”用于显示具体信息，点击后面的“…”会弹出“文本部件编辑器”对话框（图4.1-39）。
■“格式”可以设置字体的样式。
■“特性”可以根据需要设置要显示的内容。

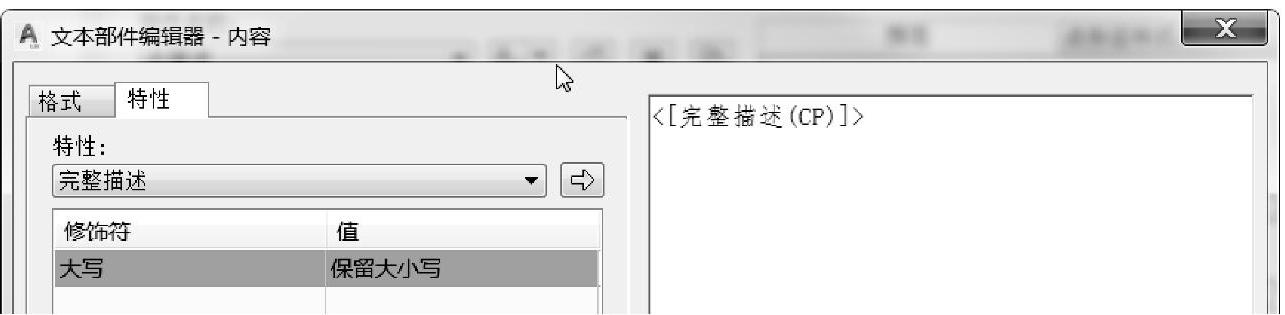

图4.1-39 文本对话框
➢例如要先创建一个关于点的描述，先选择文本，出现了“文本1”的内容。在名称里面可以将“文本1”修改为其他名称。在“特性”选项中，点击“小三角”可以看到下拉菜单中有很多选项（图4.1-40）。选择好一个要添加的内容后点击右边的“箭头”将其添加到文本内容中（注：可以添加一个内容，也可以添加多个内容，如果要想修改已经添加的内容，则需在右侧对话框中将其删除）。

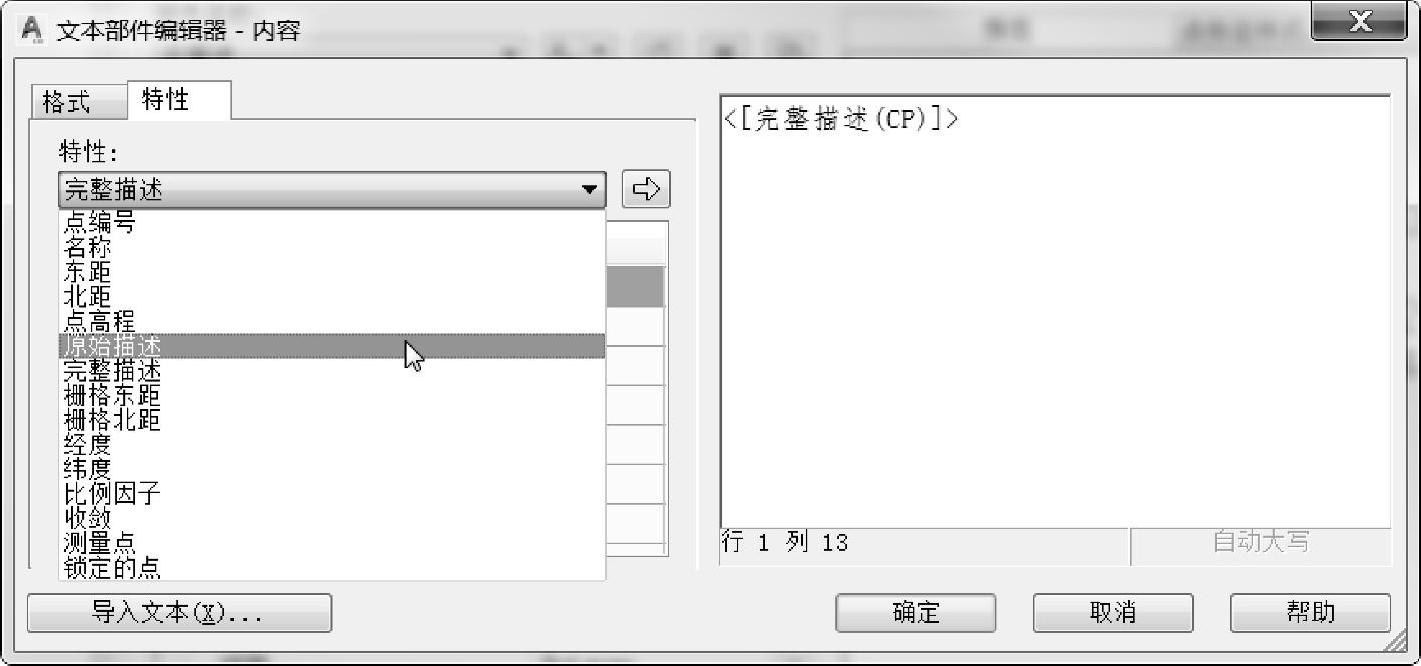

图4.1-40 文本内容列表
如图4.1-41所示，添加了点高程及原始描述两个内容对象。每个对象根据属性不同，可以修改其文本特性。例如点高程为数字格式，则其可以修改单位、精度及小数点的显示样式。

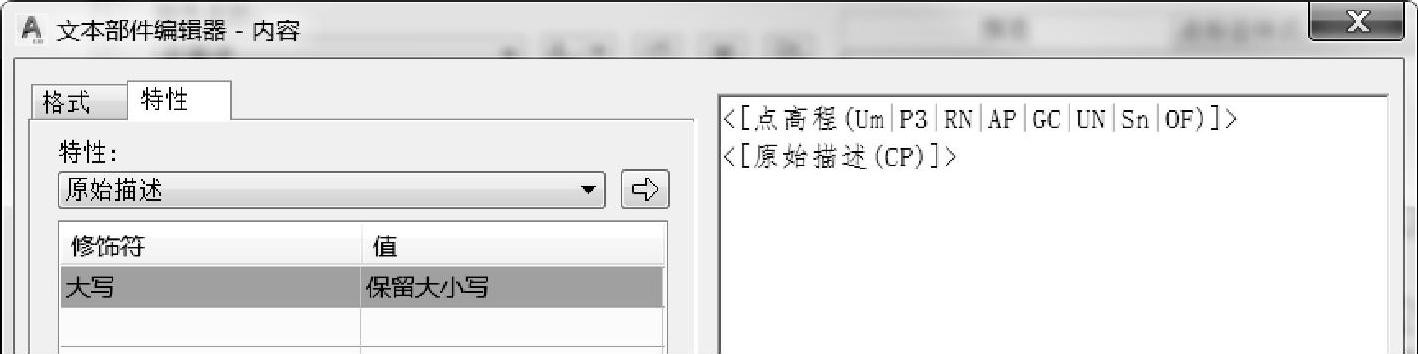

图4.1-41 添加了内容的文本部件编辑器
除了给标签增加文字描述，也可以增加线段和块图形。方法同创建文字描述一样，例如添加直线和块，注意插入的直线和块需要调整位置来保证设计达到预期效果。
（2）如何利用直线和块创建点标签。例如要创建建筑正负零的标签，如图4.1-42所示。
图4.1-42 正负零标签
➢新建一个名称为“正负零”的点标签，然后将标签中的符号先定义出来，这里有两种办法：一种是用直线画，另一种是直接用块，下文先讲用直线画正负零符号。
➢完成三角形符号的创建，先添加一条直线：起点定位位置选择正中，长度先设定为10mm，角度和偏移不用设置（图4.1-43）。
➢添加第二条直线：起点还是正中，长度设置为3mm，角度设置为-45°。
➢添加第三条直线：起点还是正中，长度设置为3mm，角度设置为45°，起点偏移（X2.12），起点偏移（Y-2.12）（如图4.1-44所示，实际上偏移的作用就是通过X、Y值的控制来改变起点的位置）。
➢添加文字。三角形符号完成之后给标签增加文本。添加文本之后需要给文件指定位置和内容。确定位置，首先给文本指定锚件的对象，也就是文本相对于哪个构件的位置。刚才创建了三条直线，若希望文本是以第一条直线为基准，那么就将锚件选择为“直线1”。定位点可以选择为“中”，文本内容根据前文调整内容的办法将其修改为“点标高”。

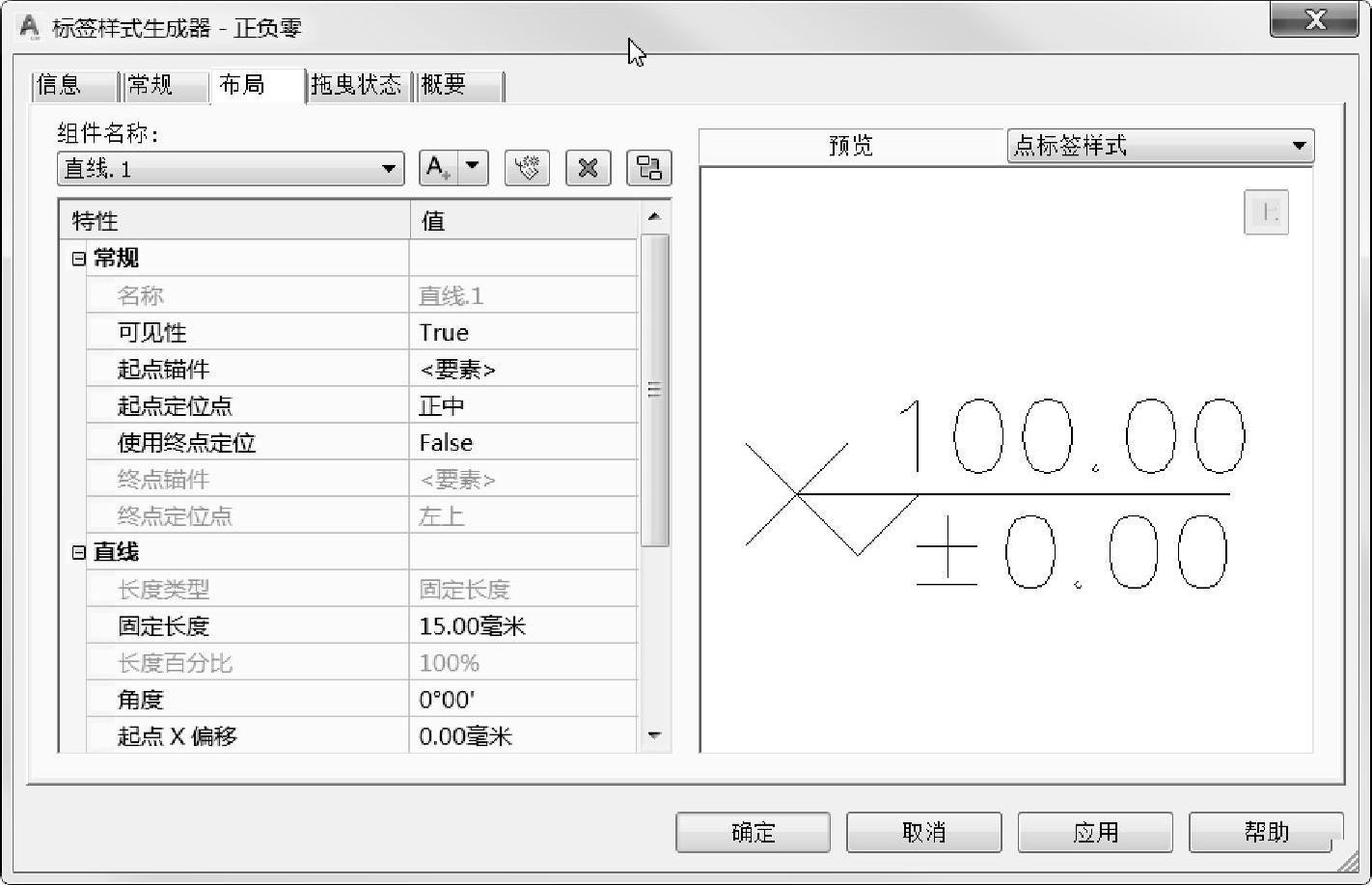

图4.1-43 添加第一条直线

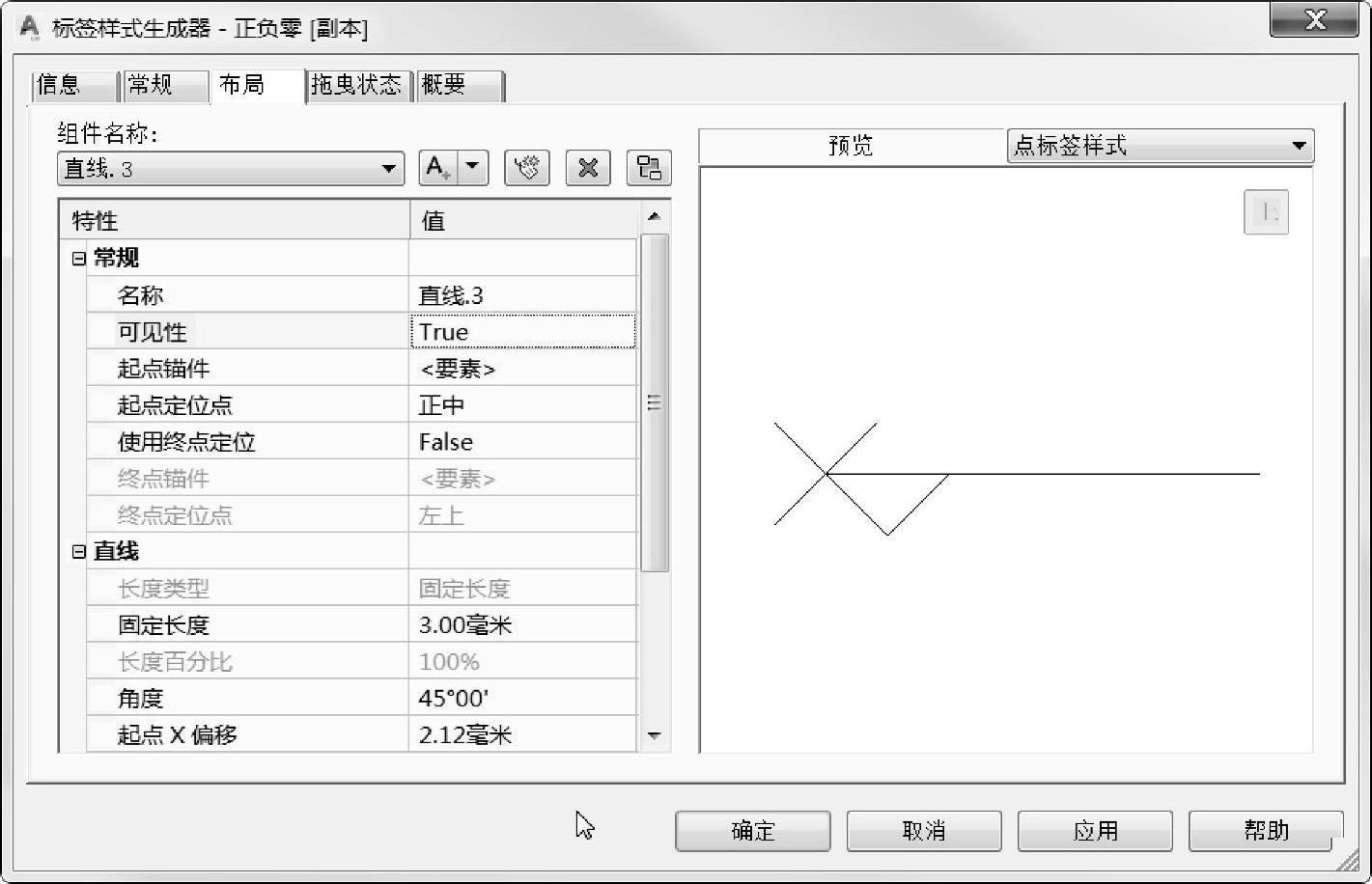

图4.1-44 添加第二和第三条直线完成的三角形符号
➢利用同样的办法，再指定一个正负零的文本，在定义好文本后如果位置不理想，还可以通过给指定X、Y的偏移来微调文本的位置（图4.1-45）。
【特别提示】 通过调整附着点来调整文本的位置。系统中默认给定了八个方向，实际上这八个方向在使用过程中可能和现实中理解的方向不太一样。可以多次尝试，把文本调整到需要的位置。
这就是通过给点标签中添加直线和文本来定义正负零的方法，利用同样的方法可以指定符合绘图标准的各类标签样式。
除了通过直线外，可以直接利用块来创建三角形。利用块创建标签的方法就是在组件中添加一个已定义好的块，然后在“块名”中选择提前定义好的块，然后调整定位位置。这样就快速形成了一个符号的定位，然后利用前文讲的方法将文字添加到标签内，就定义了新的标签（图4.1-46）。

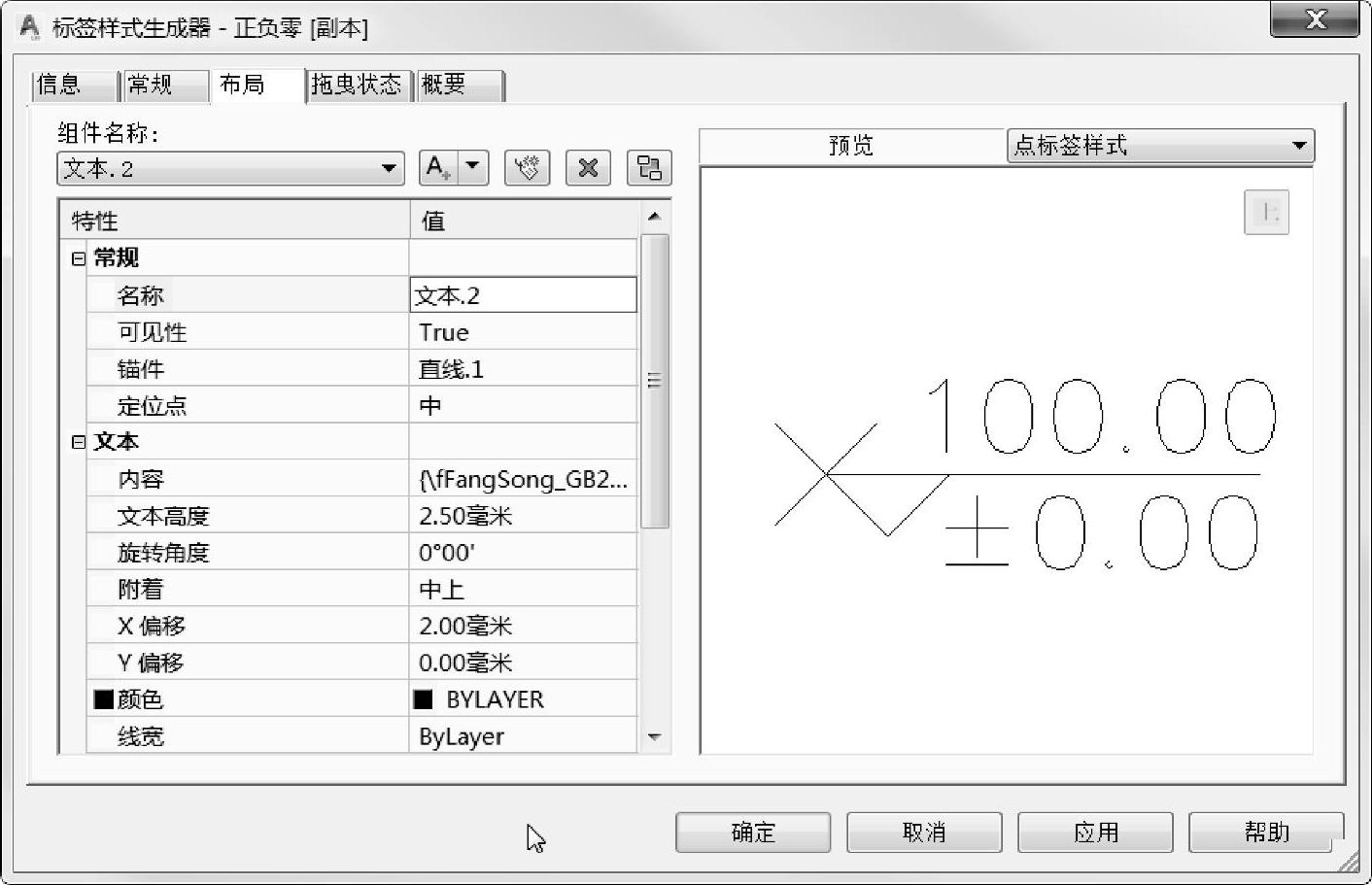

图4.1-45 添加文本后的标签

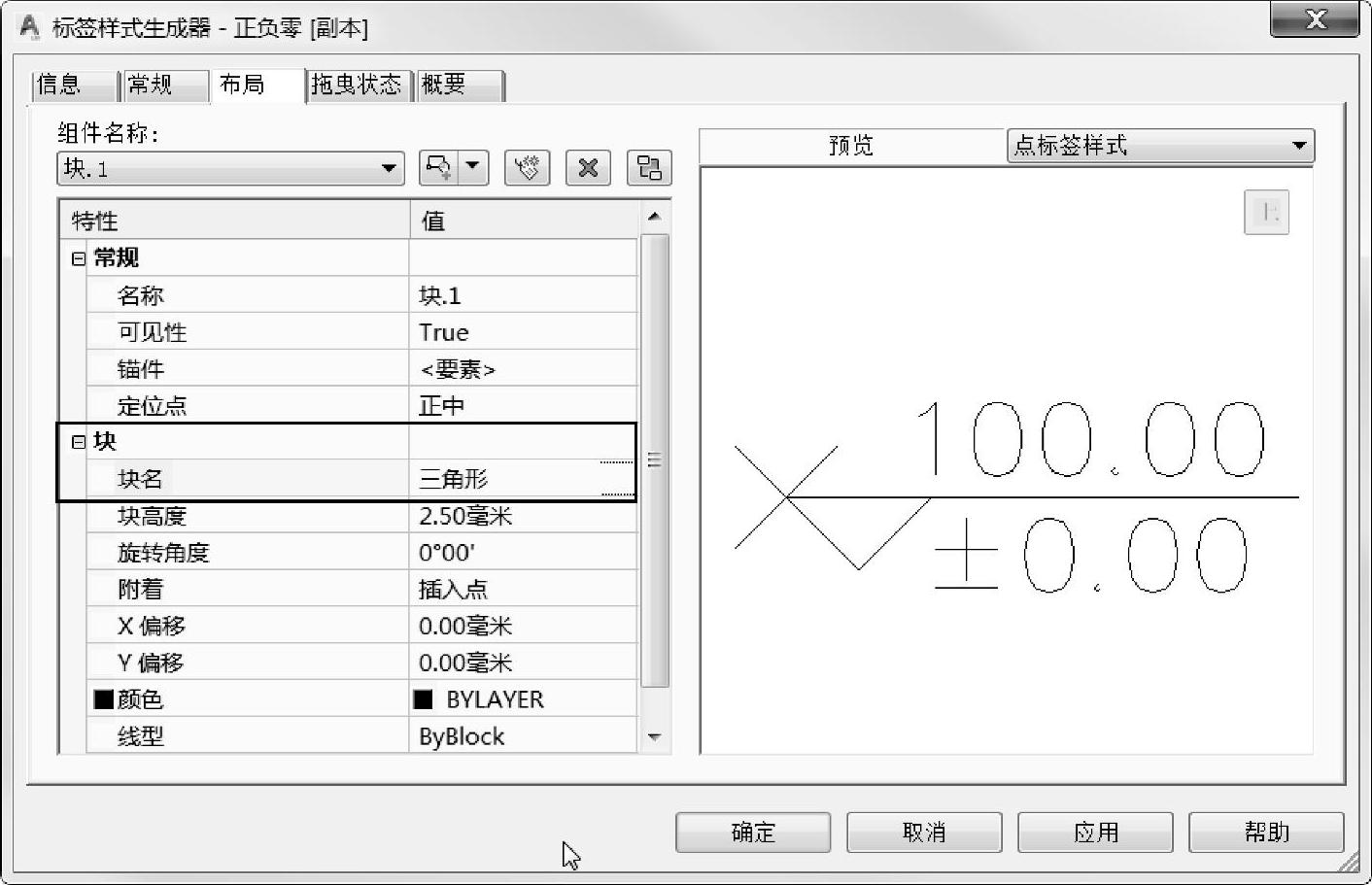

图4.1-46 利用块定义的标签样式内容
