6.2.2 纵断面的创建
1.创建曲面纵断面
在创建纵断面图之前，先需要创建好曲面和路线。
点击功能空间“纵断面”→“从曲面创建纵断面”选择路线和曲面，将其添加到纵断面列表中（图6.2-2）。

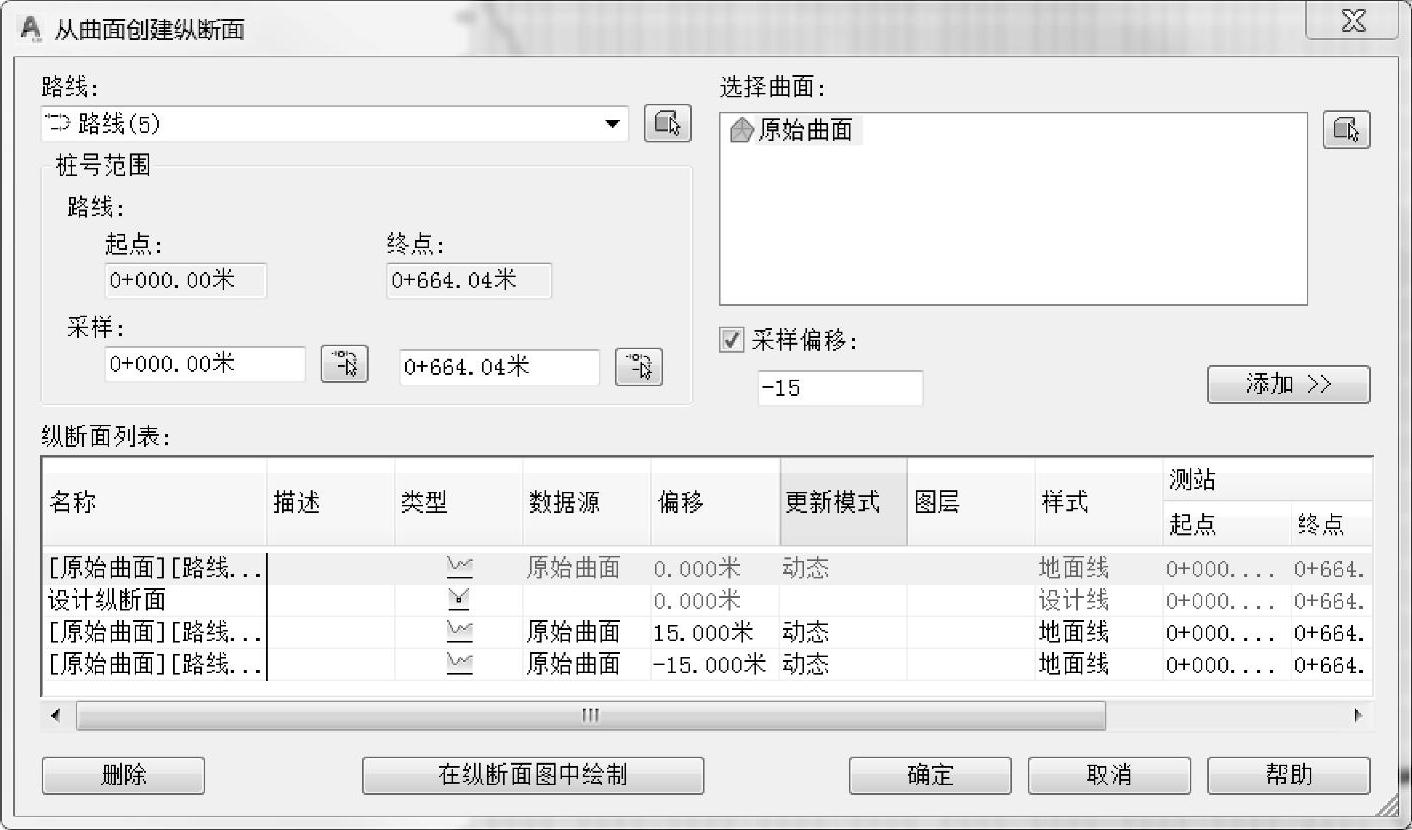

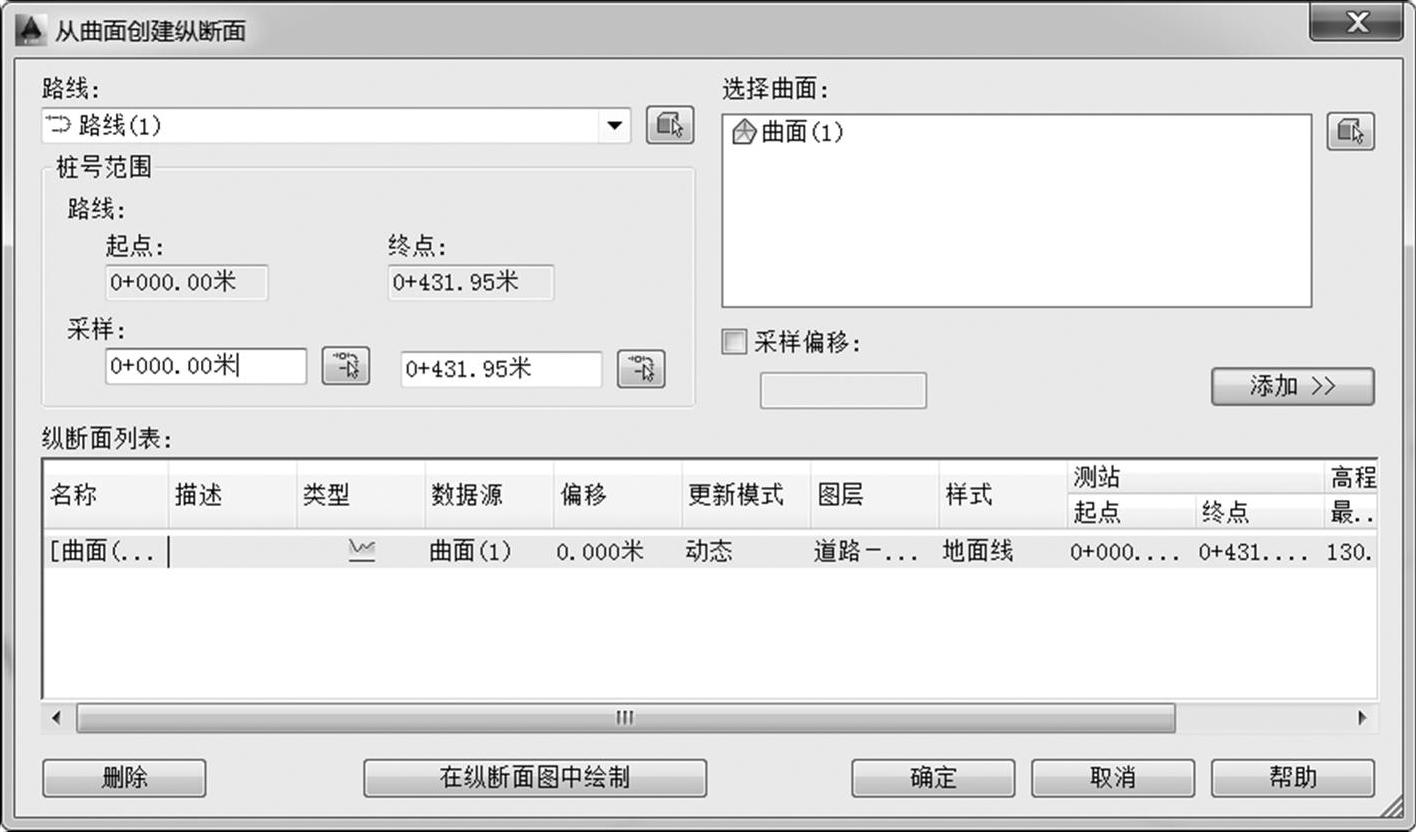

图6.2-2 添加曲面到纵断面列表
选择“在纵断面图中绘制”。由于本地化包的模板中已经设置了一些纵断面图的样式，先选择“轴线和完整栅格”后点击“下一步”（图6.2-3）。

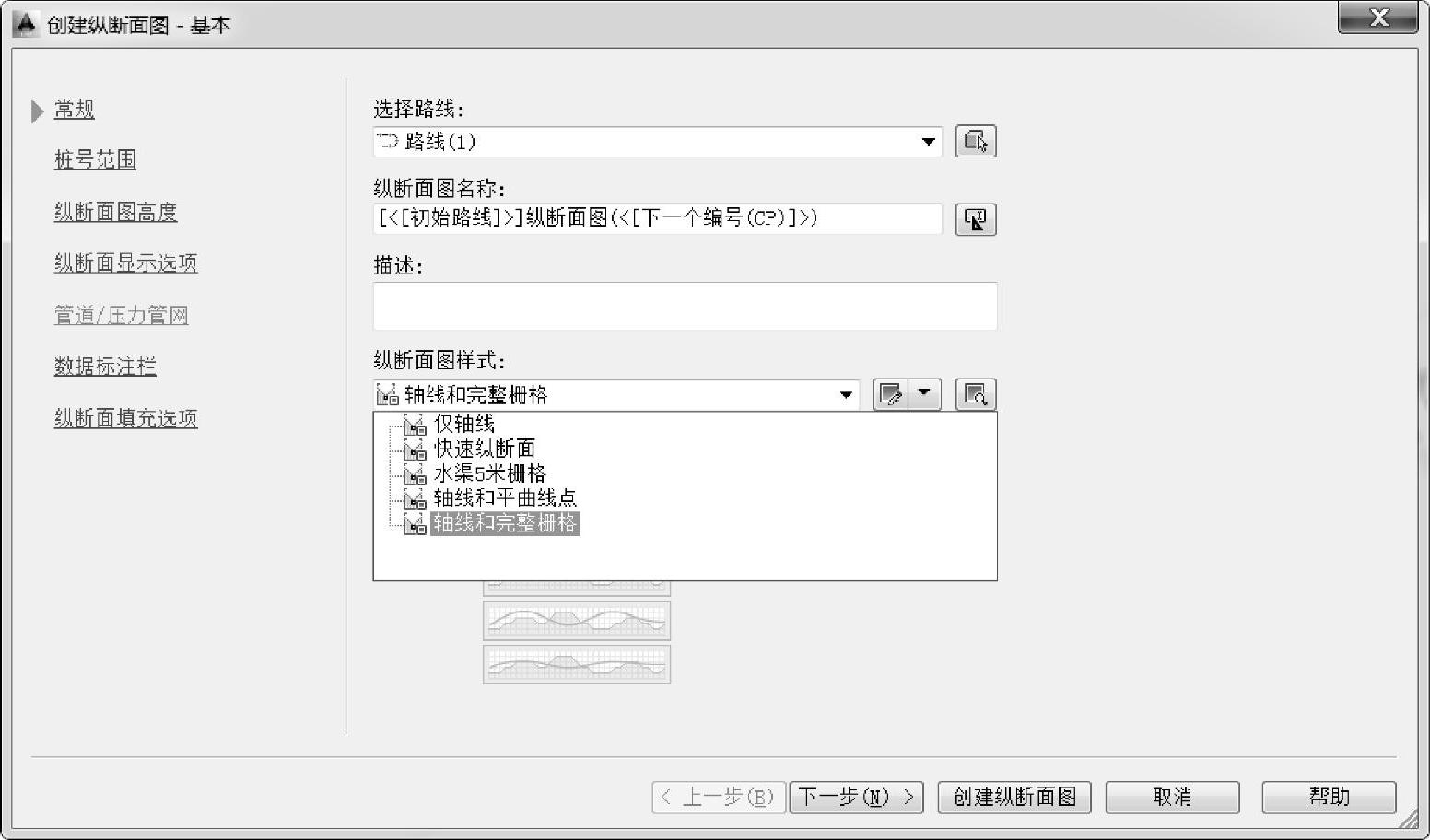

图6.2-3 选择纵断面图样式
➢指定“桩号范围”一般情况下默认从起点到终点，点击“下一步”。
➢设置纵断面高度，一般情况下默认即可，点击“下一步”。
➢纵断面显示选项，一般情况下默认即可，点击“下一步”。
➢在“数据标注栏”选择标注栏样式，如果是道路纵断面可以选择模板里面的“常用”，如果是原始地形剖面可以选择“地面数据”或者“无标注栏”。当然这些数据是可以修改的，先选择一个样式，继续点击“下一步”（图6.2-4）。

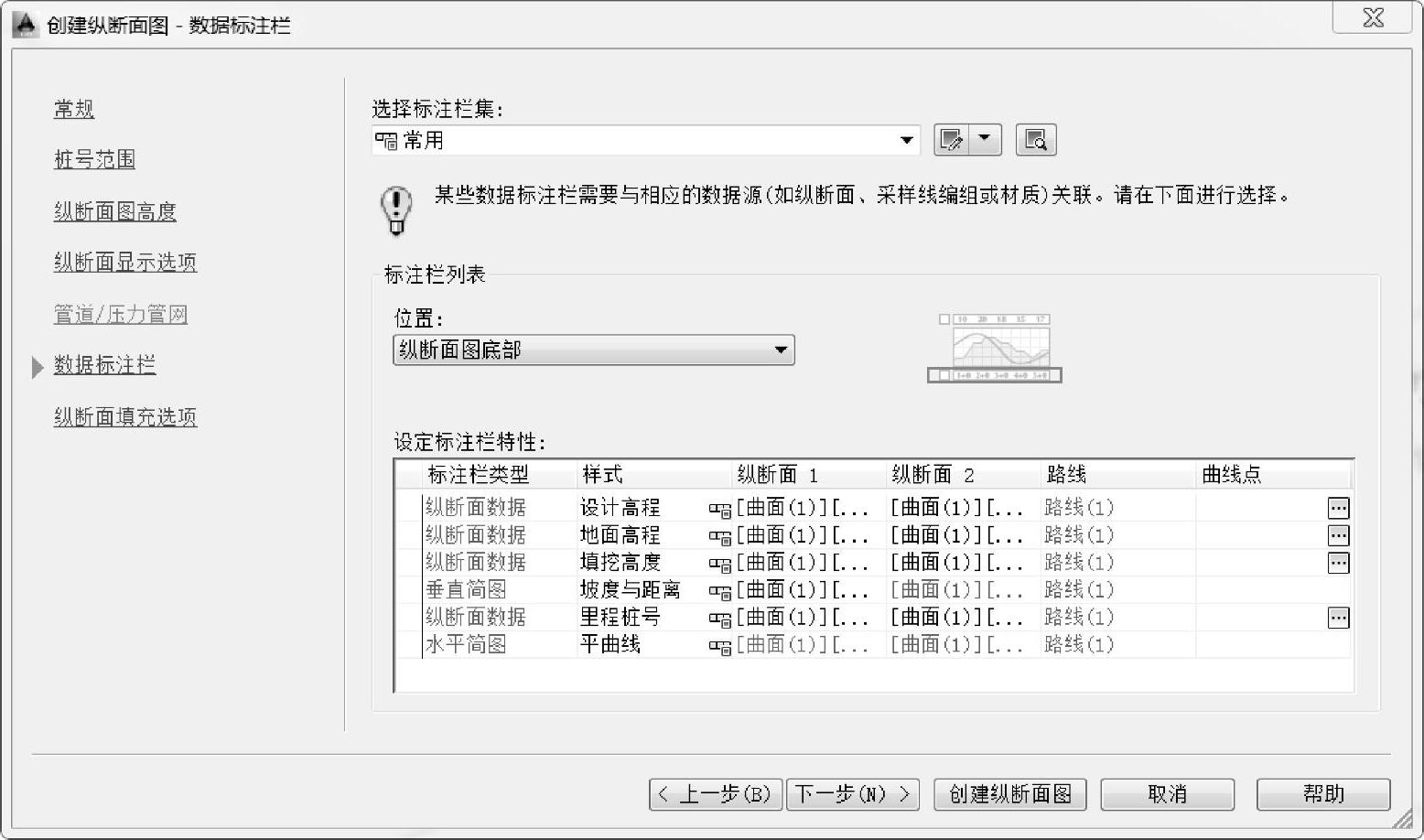

图6.2-4 选择纵断面标注栏样式
➢纵断面填充选项一般情况下可以选择“默认”，如有特殊需要，也可以选择不同的填充样式。
➢点击“创建纵断面图”，这样就创建了一个纵断面和一个纵断面图（图6.2-5）。
图6.2-5 创建好的纵断面及纵断面图
【特别提示】 曲面纵断面不仅可以创建基于路线位置的纵断面，还可以创建偏移纵断面。偏移纵断面可在一个纵断面图中显示例如道路边线处的原始场地，便于绘制纵断面。
创建方法：选择“采样偏移”，输入需要偏移的宽度，正数表示在路线的右侧，负数表示在路线的左侧（图6.2-6）。创建完成后，在纵断面中可以看到创建成功的偏移纵断面（图6.2-7）。
图6.2-6 创建偏移纵断面

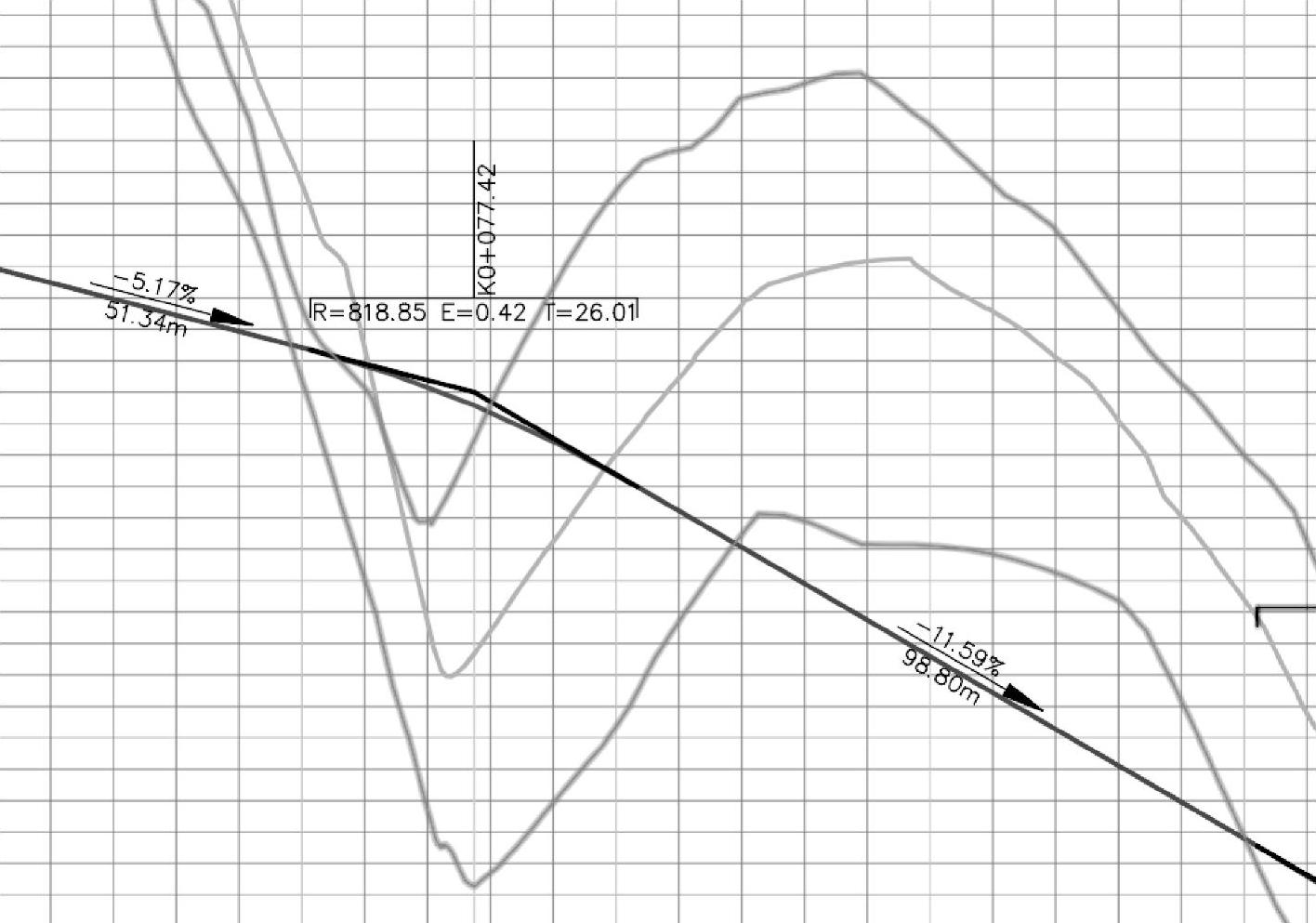

图6.2-7 创建成功的偏移纵断面
2.创建设计纵断面
点击工具空间“纵断面”→“纵断面创建”，选择前文创建的原始曲面纵断面，出现“创建纵断面”对话框（图6.2-8）。设置好路线名称和样式之后，点击“确定”，弹出“纵断面布局工具”（图6.2-9）。

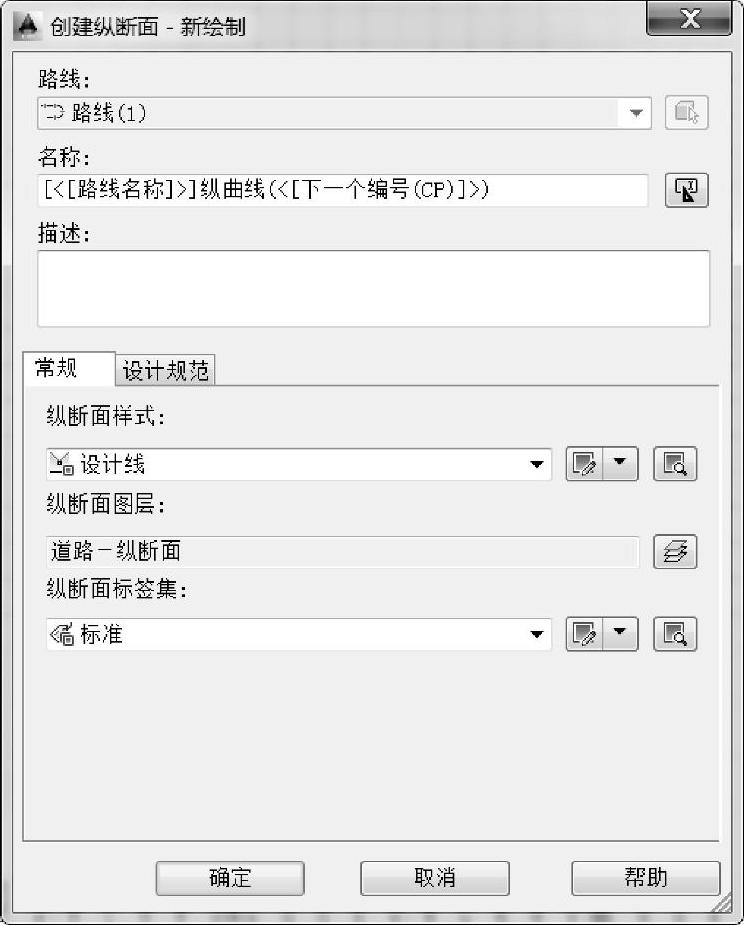

图6.2-8 创建纵断面
图6.2-9 纵断面布局工具
“纵断面布局工具”和“路线布局工具”基本类似。选择“绘制曲线切线”，在绘制之前可以先设置曲线参数，也可以默认设置，绘制完成后用于修改。
点击“曲线设定”可以设置曲线的各类参数（图6.2-10），设置完之后点击“绘制曲线切线”绘制纵断面。

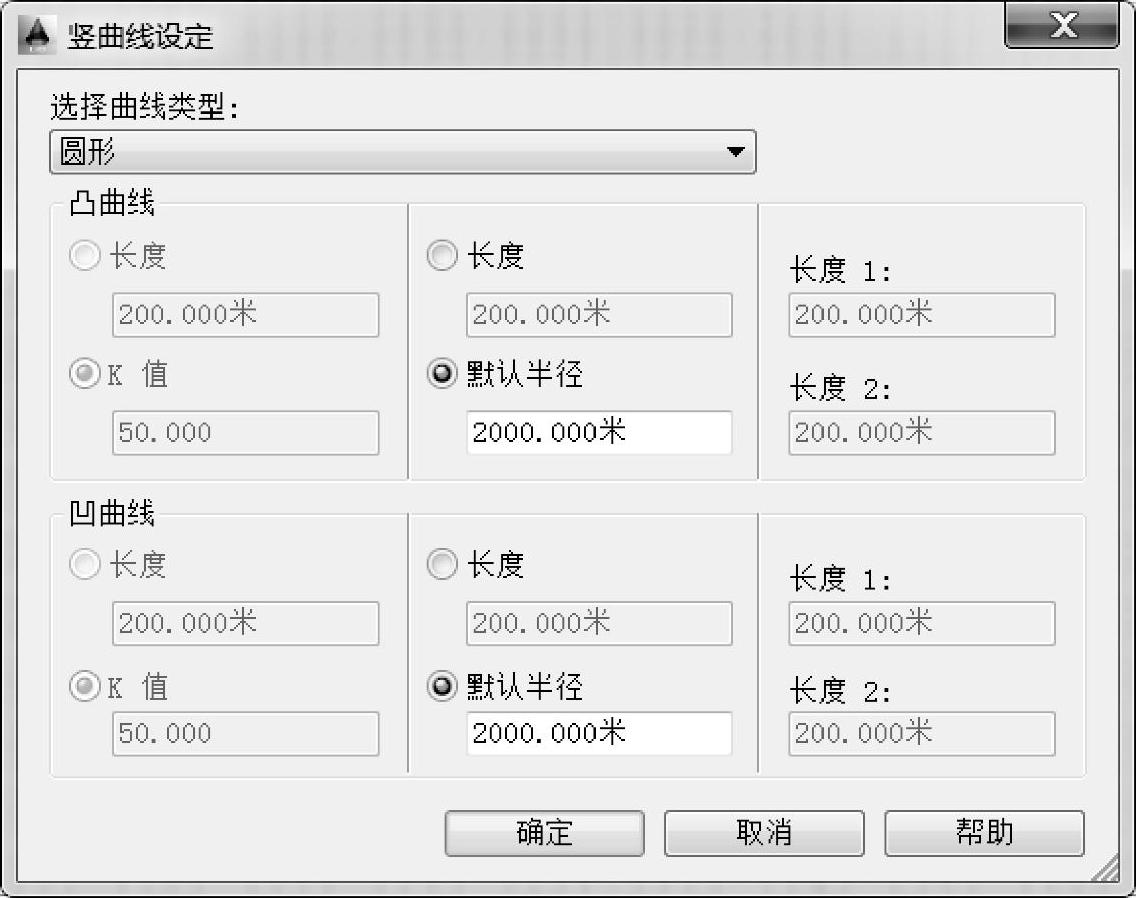

图6.2-10 竖曲线设置
3.从文件创建纵断面
在工作中，有时候需要将其他纵断面设计数据直接导入到设计文件中，除了采用上述利用纵断面创建工具创建设计纵断面外，还可以从文件直接导入纵断面。
从文件创建纵断面，其纵断面文件是ASCII格式的简单文本文件。该文件包含沿路线的一系列桩号及每个桩号的高程，有时也包含桩号处的曲线长度（图6.2-11）。每行最多可以包括三个信息元素（以空格分隔）：
第一列桩号：每行必须的元素，代表纵断面桩号值。
第二列高程：每行必须的元素，代表纵断面高程值。

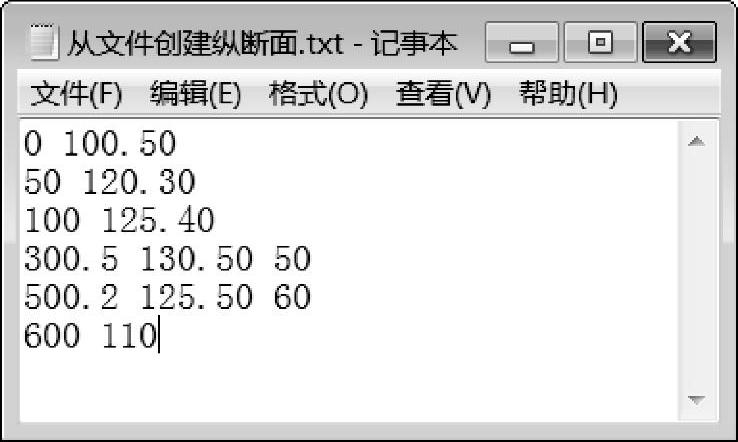

图6.2-11 文本格式
第三列曲线长度：可选元素，代表竖曲线的长度，竖曲线类型为抛物线，此元素不能出现在第一行和最后一行。
有了桩号文件，点击“常用”→“纵断面”→“从文件创建纵断面”，而后弹出的对话框与前文讲述的创建纵断面图一样，这里不再详细描述。
【特别提示】 从文件创建纵断面，必须先创建好路线和曲面纵断面，才可以导入文件以创建出设计纵断面。
4.调整设计纵断面
选择要调整的“设计纵断面”，点击功能区的“几何图形编辑器”，弹出“纵断面布局工具”可以通过拖动夹点等命令来编辑纵断面，也可以通过点击“纵断面栅格视图”（即纵断面的全景对话框）来调整纵断面，在这里面可以通过输入桩号值、变坡点高程、曲线半径等数值，以精确地调整纵断面的参数（图6.2-12）。

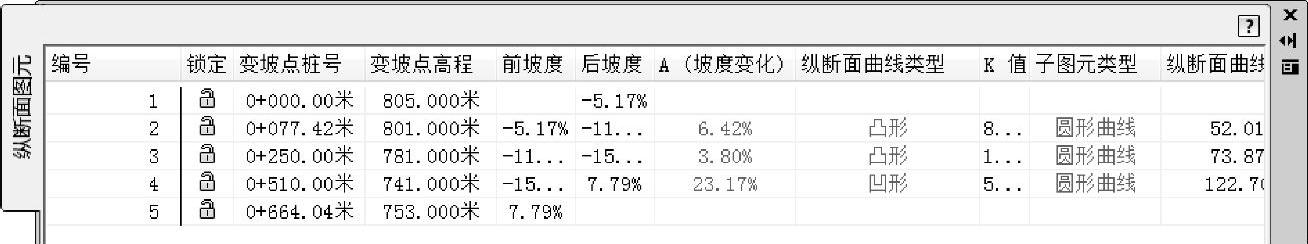

图6.2-12 纵断面的全景对话框
