11.1  案例介绍

本案例项目在一个高差比较大的山坡上平整出工厂的建设用地，通过一条进厂道路与市政道路相连接。

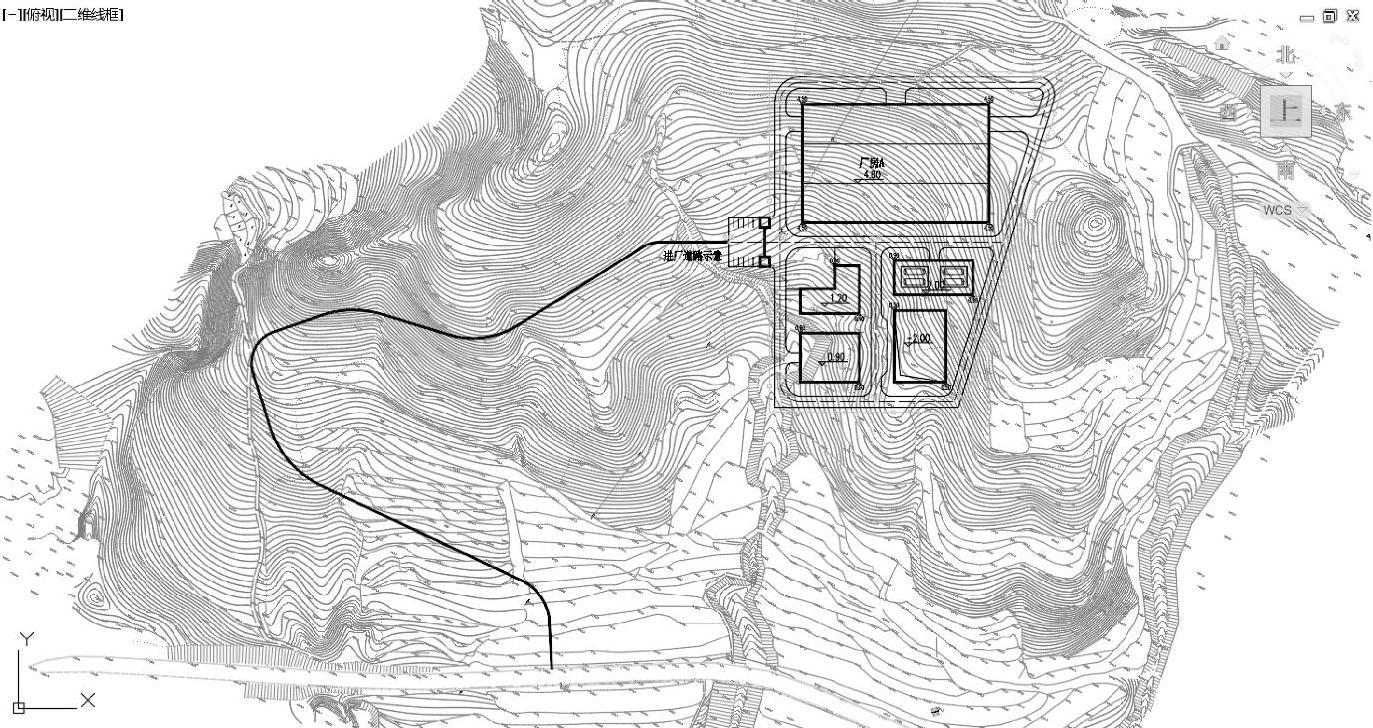

首先研究一下这个案例的平面布置方案（图11.1-1）。场地内部主要由三栋建筑、一个室外基坑和一个室外高台构成。虽然平面方案看似比较简单，但是也是一个工业方案（工业场地和民用建筑场地性质不同，场地设计的偏重点不同，但是其包含的核心内容本质上是一致的）。实质上这个案例包含了场地设计中所涉及的绝大部分的内容：有山地进场道路、护坡挡墙、多级边坡、山地场地平整、排水沟、截水沟、台阶式场地、厂内直角道路、圆角道路、十字路口、丁字路口、加宽道路、水池、场地平台、车间引道等。通过这个案例，目的是完成整个场地的BIM模型设计并能完成室外总体的施工图出图工作。

图11.1-1 平面布置方案
