7.2  从多段线创建部件

对于尺寸固定、没有逻辑目标的部件，可以通过转换AutoCAD多段线进行创建。

从多段线创建部件中将AutoCAD多段线转换成Civil 3D部件，并可以为点、连接及型添加代码，之后将部件添加至装配中。其命令位于“创建设计”对话框中。点击命令后会弹出“创建部件-从多段线”对话框，通过设置相关命令后单击“确定”即可创建一个部件（图7.2-1）。

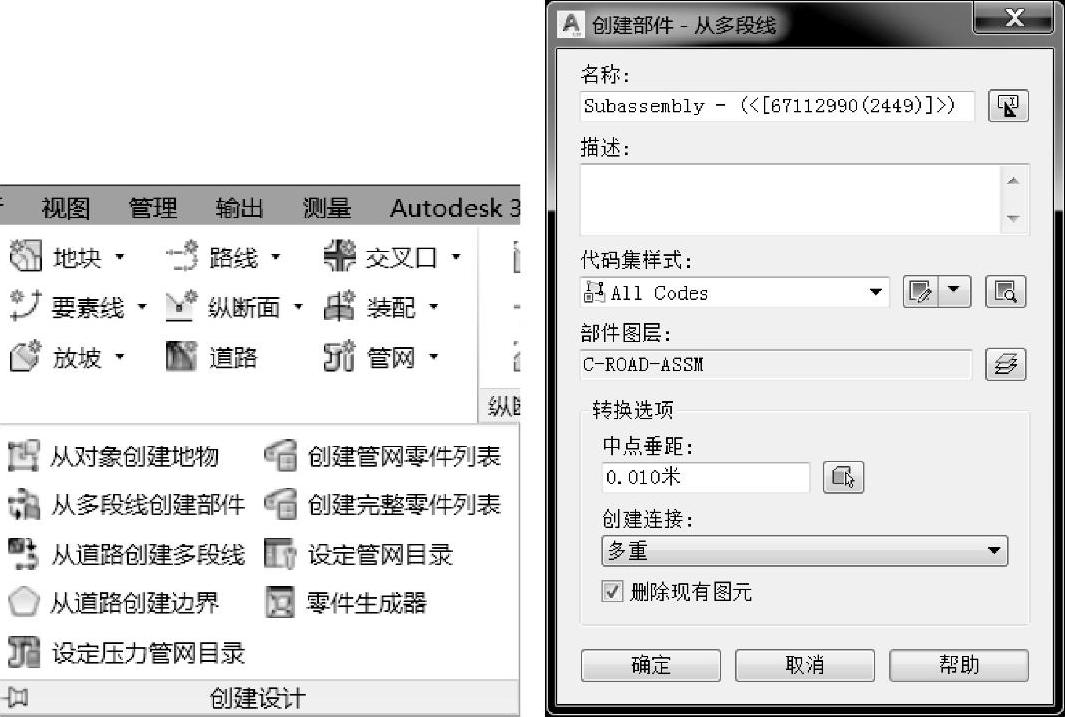

图7.2-1 从多段线创建部件命令

在此强调以下几点注意事项：

■要将部件添加至装配，需要选中部件后单击鼠标右键，从菜单中选择“添加至装配”。

■如果没有为点、连接、造型等添加代码，创建的模型无法正确显示，也就无法利用代码集来控制模型的显示样式。

■部件的插入点（原点）可以利用“修改原点”命令来调整，默认情况下部件插入点为多段线起点。

■如果多段线中存在曲线，调整中点垂距可以控制拟合段的长度。
