10.2.1  案例介绍

下面以某山区油库场地设计实际项目为例，对上面所述方法和优势进行实际验证。该油库占地面积约40万m²，设计库容70万m³，按照石油库设计规范中的等级划分该油库属于一级油库。库址所在地形起伏较大，场地落差最高处达80m。

项目在前期设计阶段已经完成了一版“规整布置方案”。该版场地设计方案采用“高填高挖”的布置方式，填方高度约为35m，挖方高度约为45m，初步核算其土方工程量—挖方量约为240万m³，填方量为220万m³。该设计方案存在土方工程量大，填方区地基处理费用高昂等不利因素。出于减小工程造价、降低施工难度和提高项目整体安全性的考虑，该方案始终未获得建设方的同意。该设计方案平面布置如图10.2-1所示。

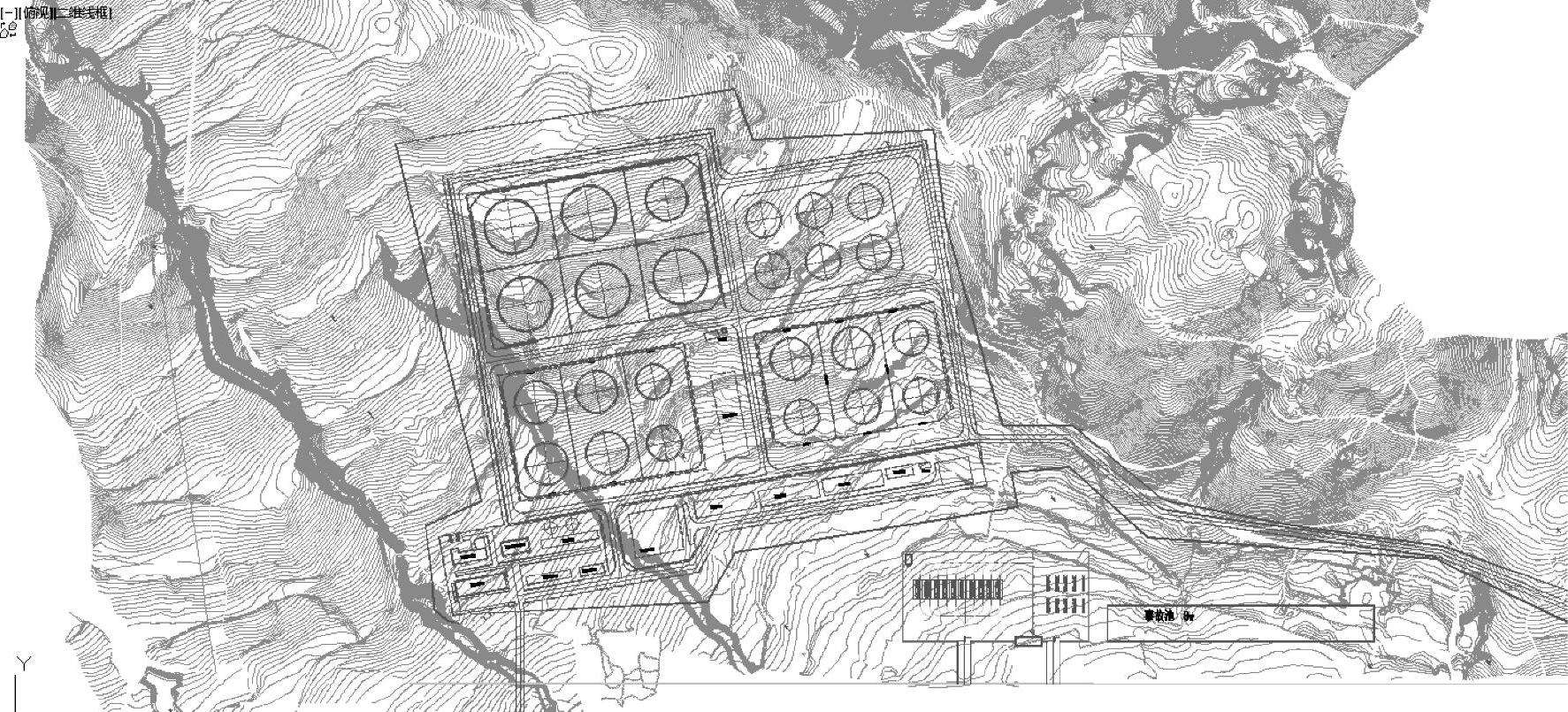

图10.2-1 “规整布置方案”平面布置图

由二维线条组成的平面和竖向设计图无论是从设计手段还是从设计效果上都很难说服建设方，再加之油库的设计方案本身就存在技术问题，传统的场地设计方式很难在处理这些问题方面施展拳脚，而应用基于Civil 3D和InfraWorks的场地三维协同设计模式则正好派上用场。
