11.8.2  车间引道创建

11.8.2 车间引道创建

车间引道的创建思路也是利用要素线来创建曲面。一般情况下，道路转弯半径是曲线，在Civil 3D里面建立的曲面也是将曲线部分直线化（图11.8-5），因此为了方便建模，可以先手动将曲线的道路转弯半径直线化（直线段数量越多，越接近曲线，工作量越大，这里将其划分为四段）。

➢沿着车间引道与道路相交的位置创建两条要素线（图11.8-6）。

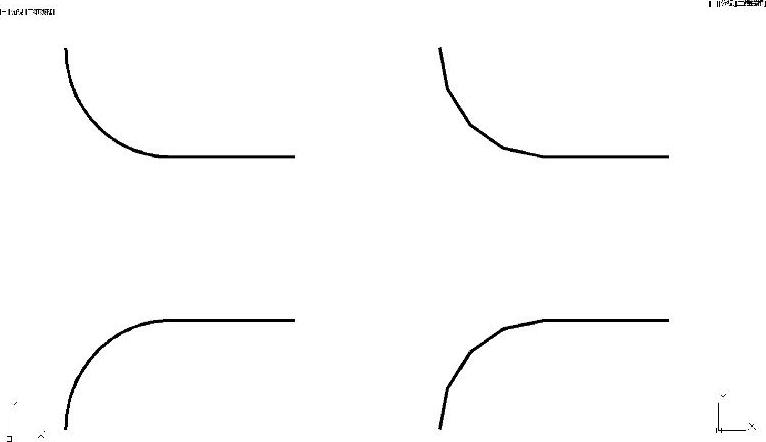

图11.8-5 将曲线直线化

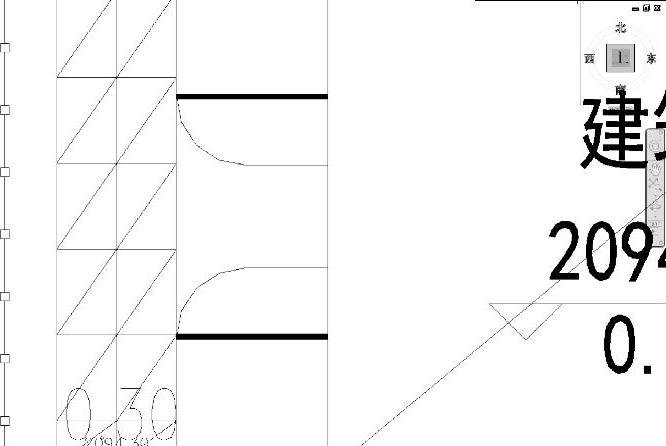

图11.8-6 沿着车间引道创建要素线

在创建要素线时要新建一个场地，防止要素线在相交地方的标高发生变化。

➢指定其高程为“从曲面获取”，“曲面”选择车间引道相连接的道路曲面，然后就得到一个道路和建筑相连接的曲面（图11.8-7）。

➢给曲面添加边界让其和设计的车间引道相一致（图11.8-8）。

➢用同样的方法，可以创建其他建筑的车间引道，创建完车间引道模型可以整体观察下厂内的模型（图11.8-9）。

图11.8-7 利用要素线创建曲面

图11.8-8 给曲面添加车间引道区域边界

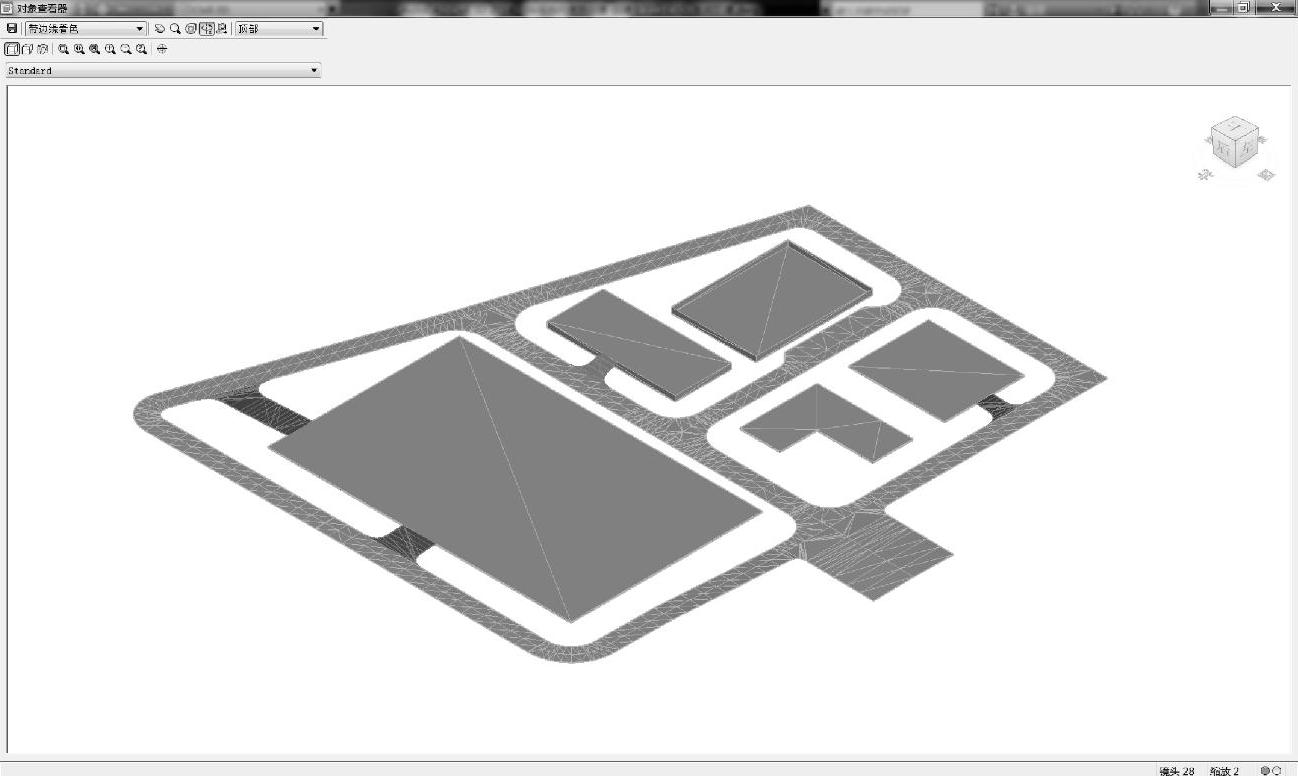

图11.8-9 完整的厂区道路、建筑地坪和车间引道模型
