6.2.4 纵断面图样式修改
在纵断面图中“上半部分：纵断面样式”的显示样式，可以控制纵断面图的横向和纵向比例、标题栏、栅格、颜色和线型等，而“下半部分：标注栏”主要显示纵断面图特性，这里最常用的设置是标注栏。
1.纵断面图样式修改
“纵断面图样式”主要是控制纵断面图“上半部分”的显示。在纵断面图中单击鼠标右键选择“编辑纵断面图样式”，可弹出“纵断面图样式”对话框。这里可以修改图形的垂直比例、栅格的间距、颜色和纵断面图的标题等。

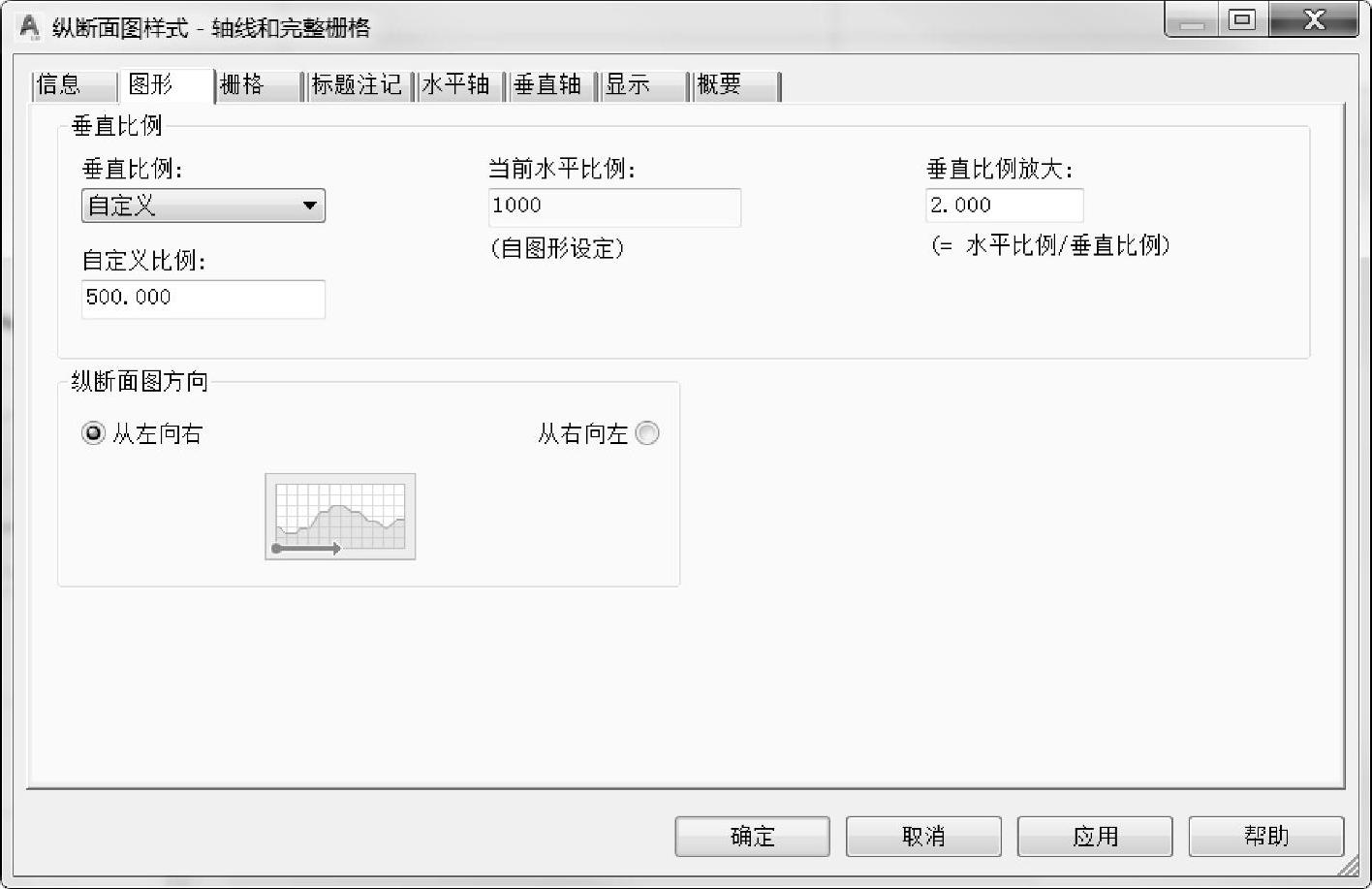

■垂直比例：设定纵断面图的垂直比例和方向（图6.2-21）。
图6.2-21 纵断面图样式中的“垂直比例”设置

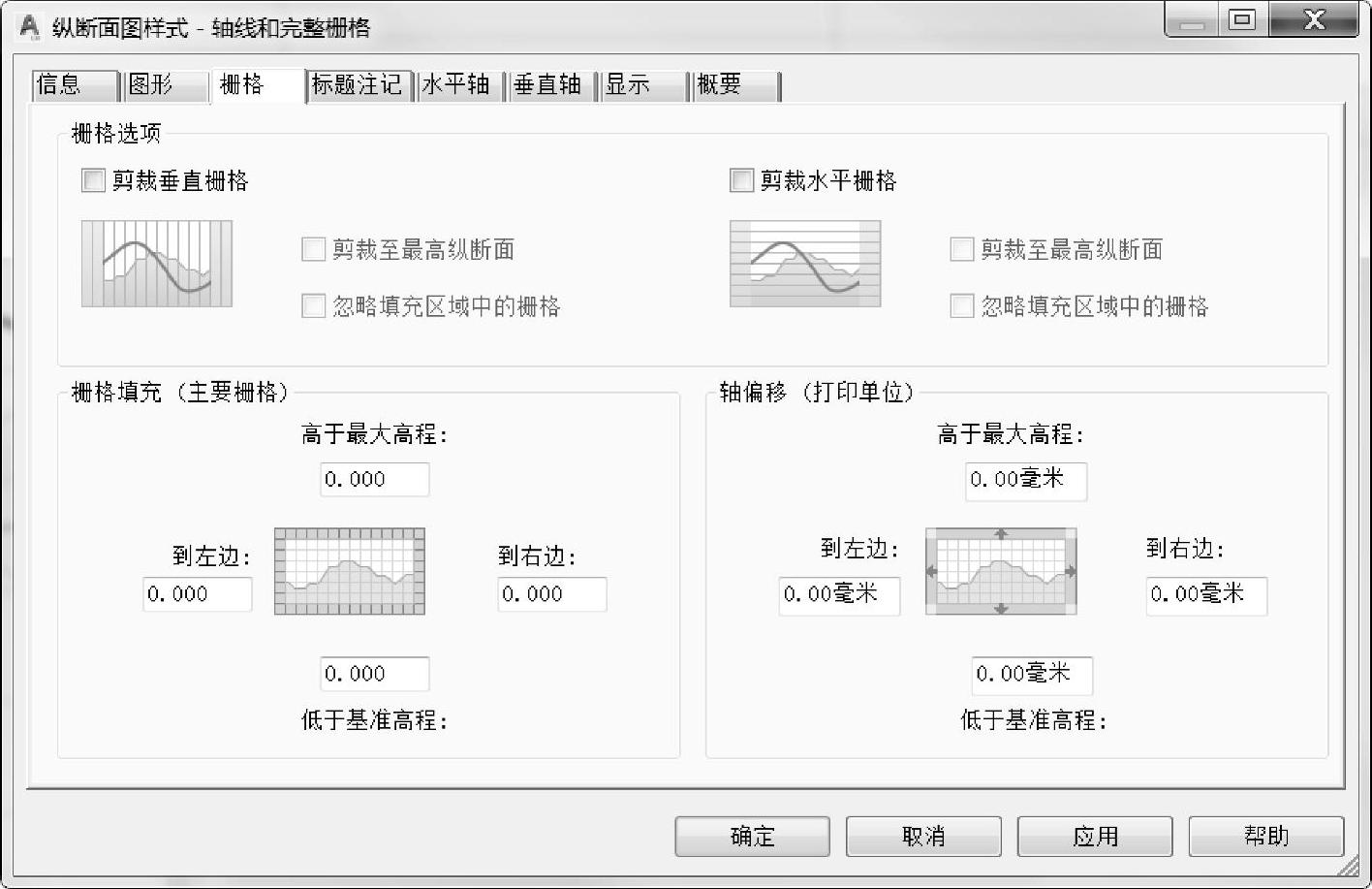

■栅格、水平轴和垂直轴：设定纵断面图中网格的间距、样式和标注（图6.2-22）。
图6.2-22 纵断面图样式中的“栅格”设置

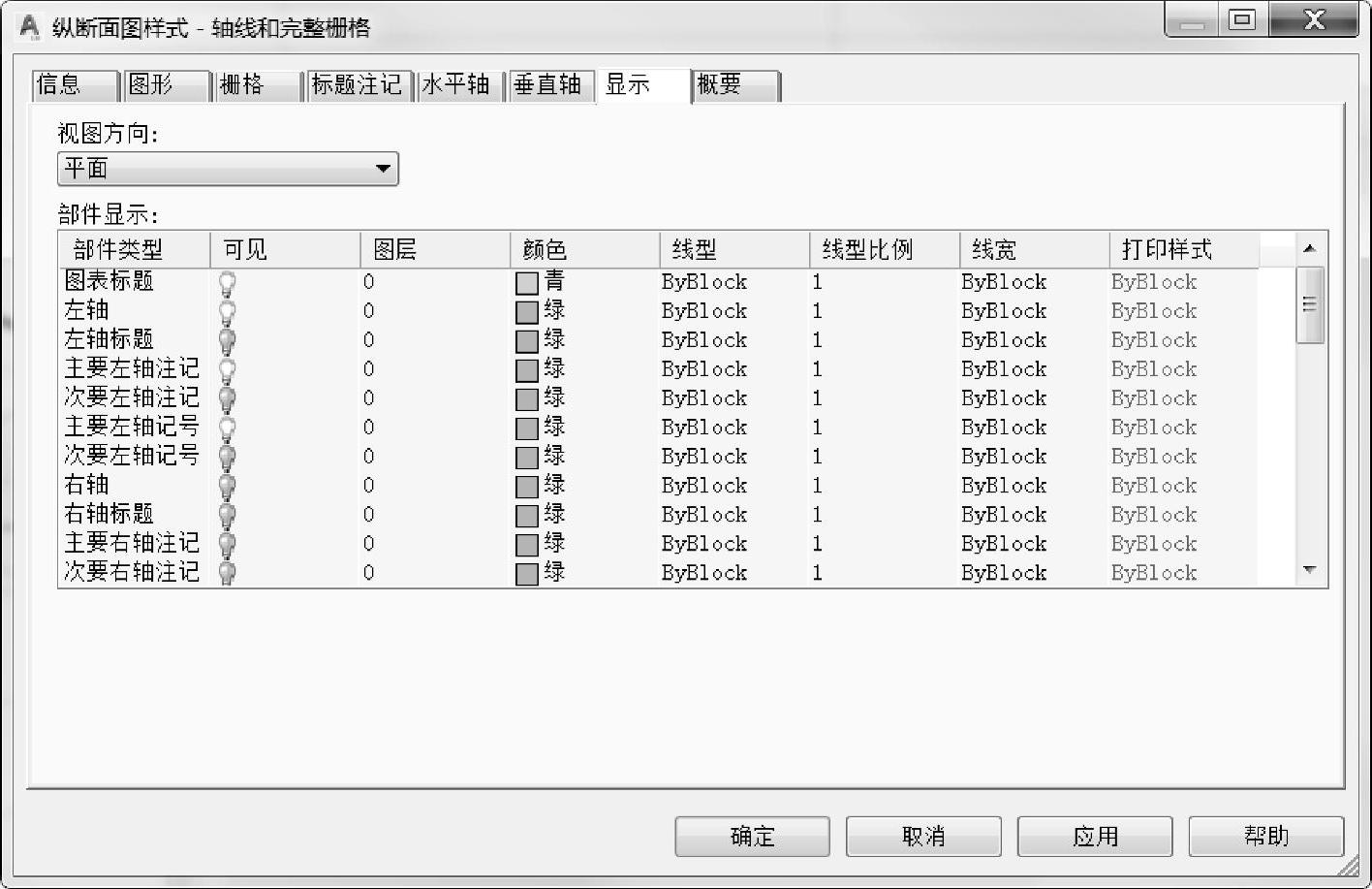

■显示：调整纵断面图的显示特性（图6.2-23）。
图6.2-23 纵断面图样式中的“显示”设置
关于纵断面图样式的修改，这里不再逐一详解，在实际工作中，用户可根据实际情况对现有的样式进行尝试修改，可得到所需的样式。
2.纵断面图特性
“纵断面图特性”对话框可查看或更改纵断面的特性，例如纵断面的名称、样式和桩号数据等。单击鼠标右键选择纵断面图后单击“纵断面图特性”即可打开对话框。
■测站和高程：分别可以控制纵断面图的桩号范围和高程范围，主要用于“分幅出图”调整纵断面的显示范围。
■纵断面：控制纵断面的特性。

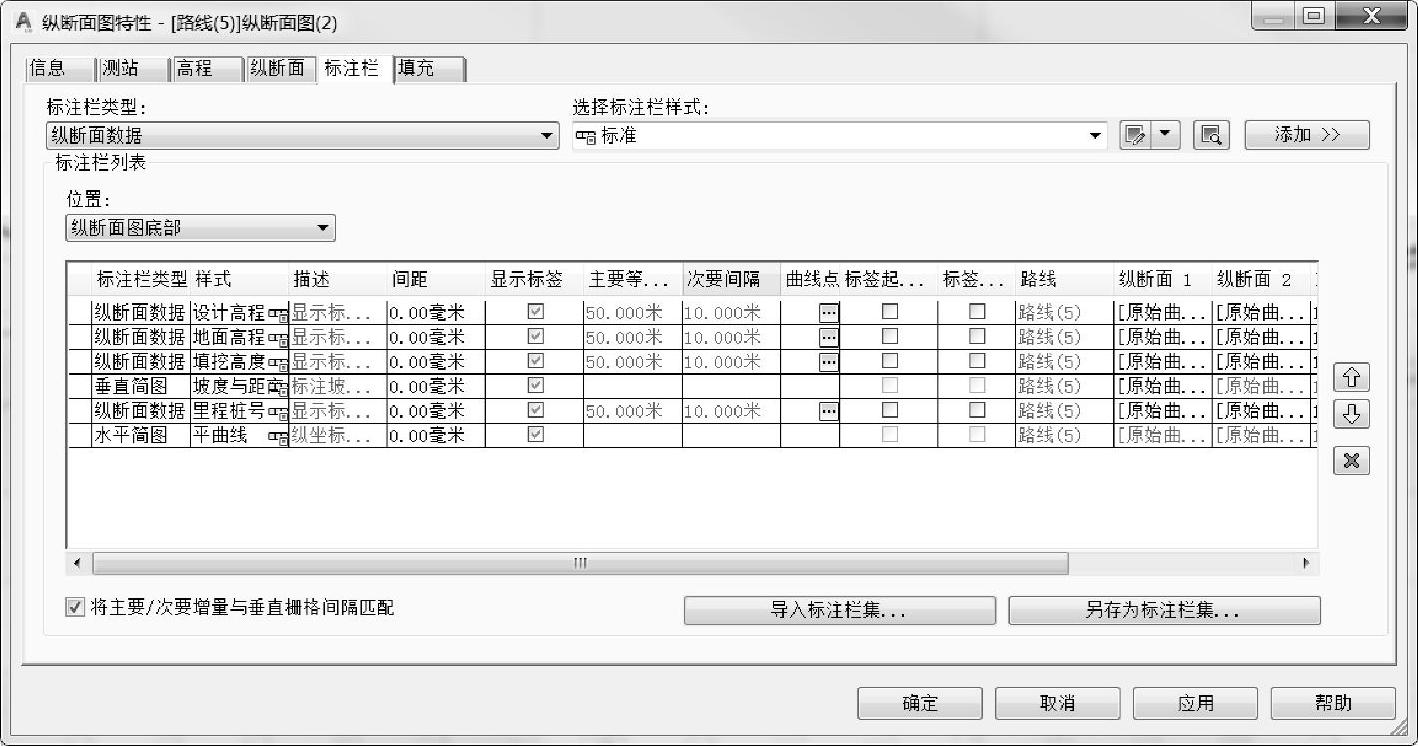

■标注栏：主要设置的内容，用来控制纵断面图中桩号及相关数据的显示，系统提供了6种标注栏的类型，不同的类型用于显示不同的数据（图6.2-24）。
图6.2-24 纵断面图特性标注栏

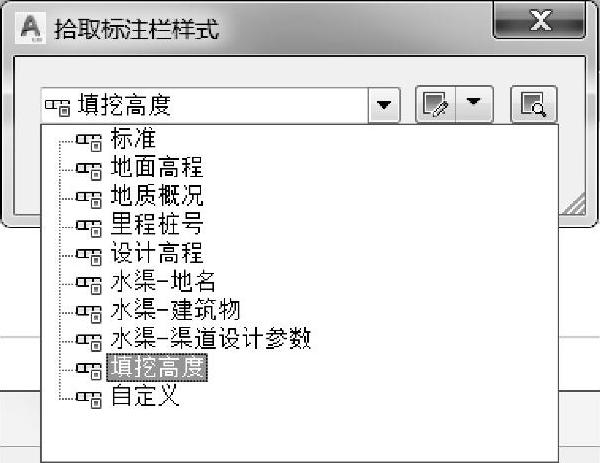

一般来说，需要新的纵断面标签样式时，最轻松的方法是找到与所需样式类似的现有样式，然后对其进行复制和必要的更改，当然在学习过程中，用户需要熟练地掌握每项设置的内容，才可以在工作中得心应手。可以将设置好的纵断面标签保存为一个标签集，方便以后直接引用。
图6.2-25 标签样式
【特别提示】 每种标注栏类型应该对应不一样的标注样式。每种标注样式中，有不同类型的数据标签。要修改某个类型的标签，需要将所涉及的所有标注都修改。

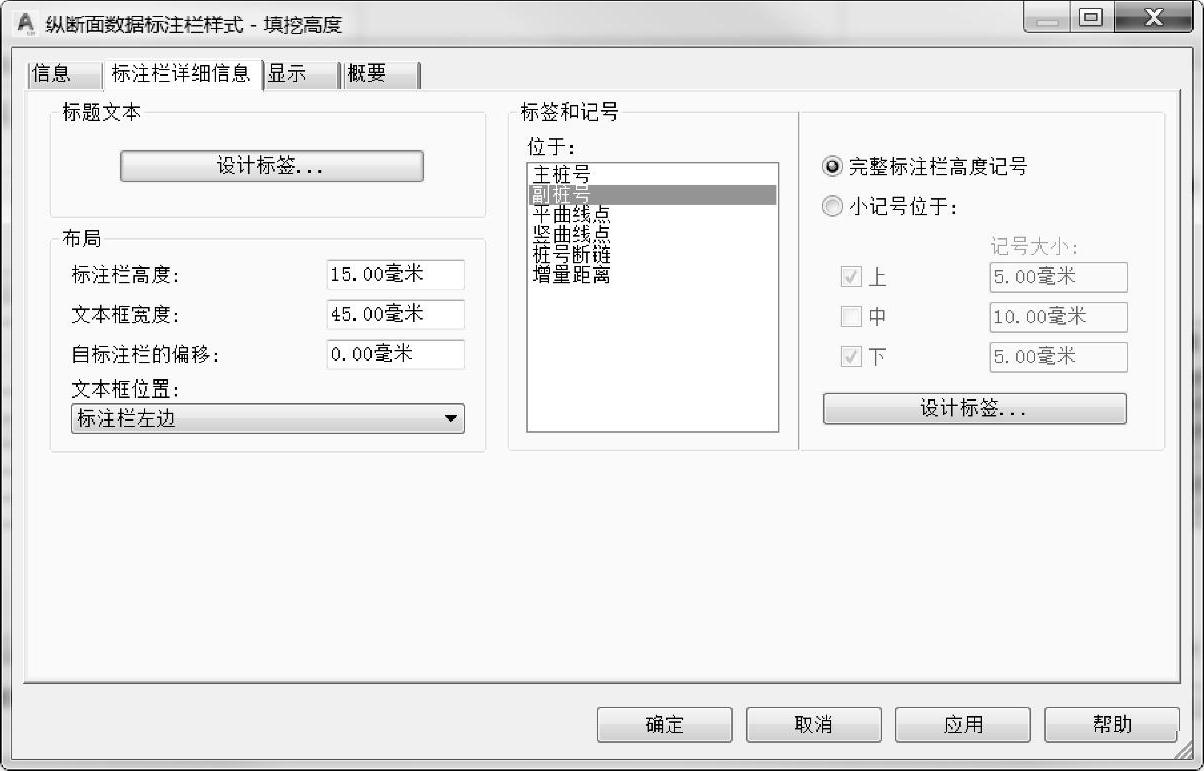

例如修改纵断面数据：填挖高度，选择“填挖高度”标签（本地化包中的模板已经定义了一些标签样式，图6.2-25）。打开之后可以看到“标签和记号”选项中包含：主桩号、副桩号、平曲线点等类型（图6.2-26）。
图6.2-26 不同的标签类型

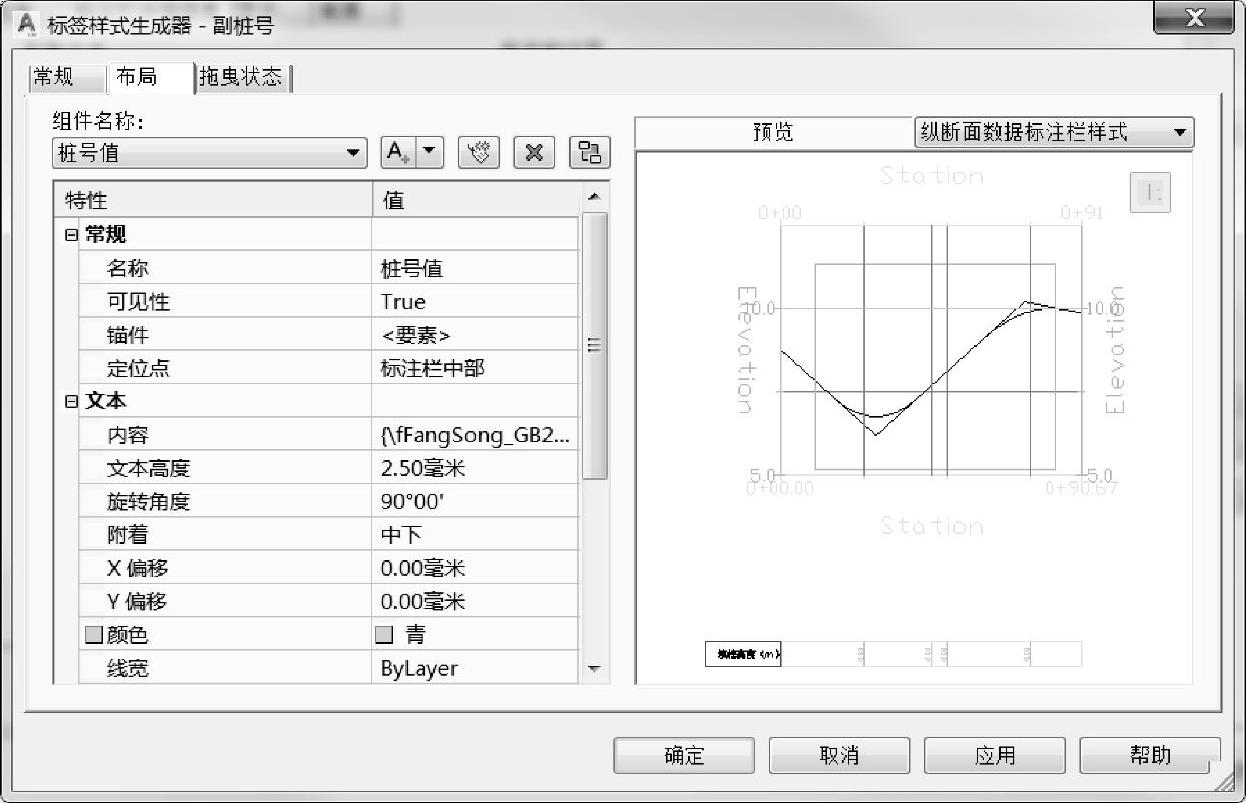

打开副桩号，会得到标签生成器的对话框，此对话框内容修改和前面讲的“标签样式”修改方法基本一致（图6.2-27）。
图6.2-27 标签样式生成器

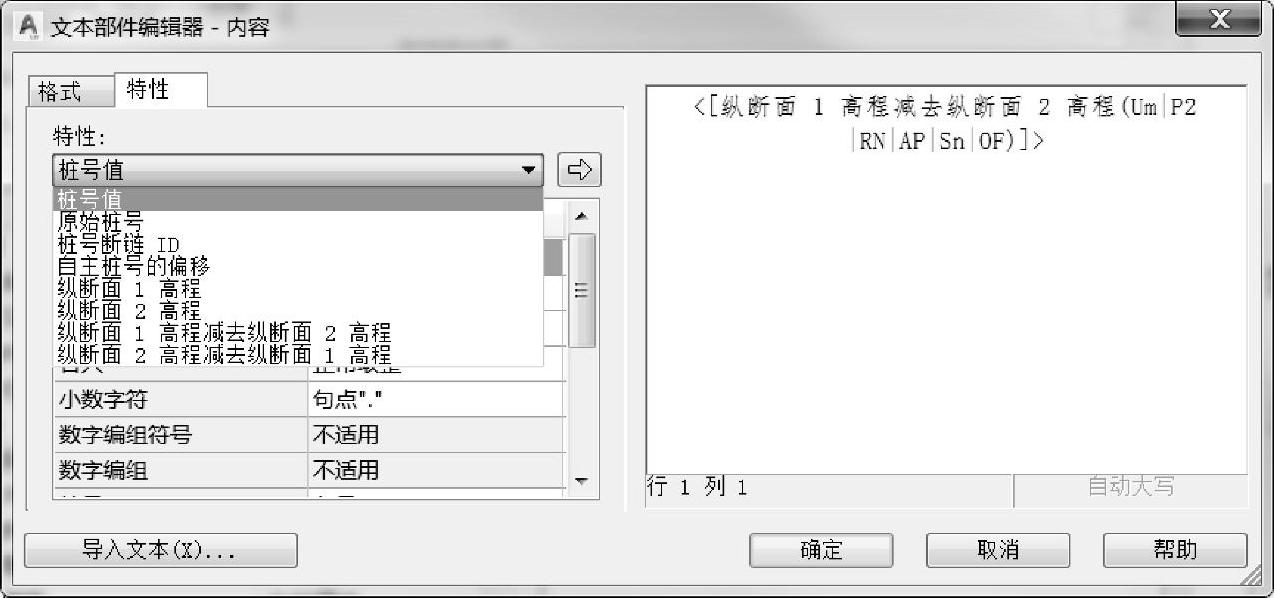

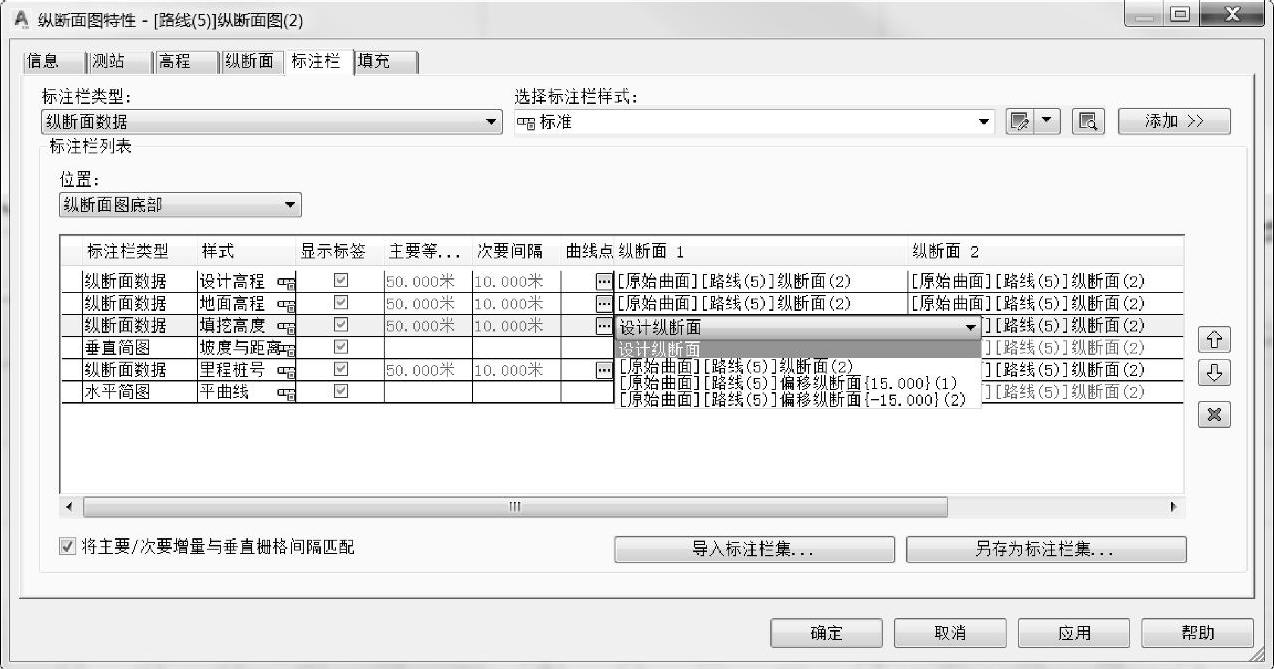

填挖高度中有需要定义的数值：“纵断面1高程减去纵断面2高程”或“纵断面2高程减纵断面1高程”（图6.2-28），这需要和标注栏中的纵断面1和纵断面2的纵断面对应（图6.2-29）。
图6.2-28 标签数据内容
图6.2-29 选择纵断面数据
