8.2.3 Civil 3D和Revit数据交互
Revit是常见的一种BIM软件，Civil 3D具有强大的场地处理能力。Revit和Civil 3D所采用的平台不一致，所以软件之间的格式也不相同。在一般设计中是将Civil 3D处理好的地形曲面导入Revit中，在Revit中完成建（构）筑物等详细的设计。当然，在Revit中所建立的模型也可以导入到Civil 3D中，但是不建议将Revit的模型导入到Civil 3D中。如果一定要导入，建议先将Revit模型进行轻量化，然后再导入Civil 3D，这样可以提高软件的运行效率。
Revit的模型导入Civil 3D常用的格式是：DWG格式和FBX格式。这里不详细地介绍这部分的内容，这里重点介绍如何将Civil 3D的曲面导入到Revit中。
（1）方法一：导出点的方法。
➢在Civil 3D中建立曲面，将曲面的点样式打开（图8.2-21）。
➢提取点。选择曲面，利用从曲面提取对象命令，提取曲面中的点（图8.2-22）。
图8.2-21 在曲面对象中打开点样式

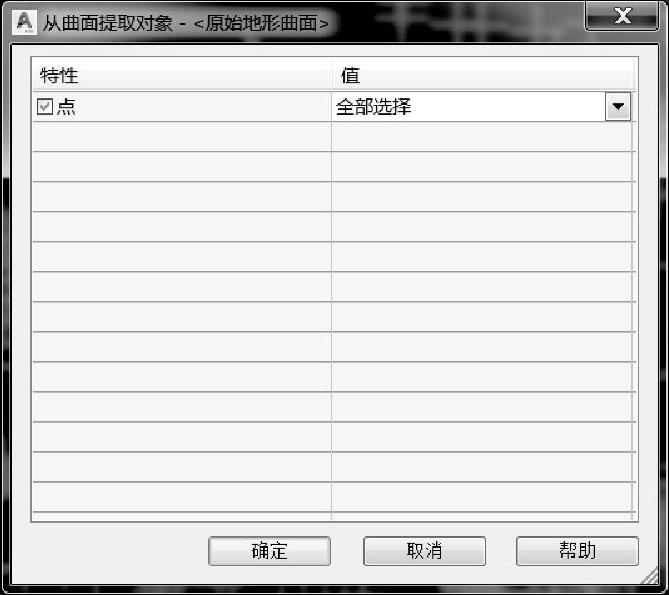

图8.2-22 从曲面提取点
➢将AutoCAD的点转换为Civil 3D的点（图8.2-23）。
➢导出点。输出为.csv格式（图8.2-24）。

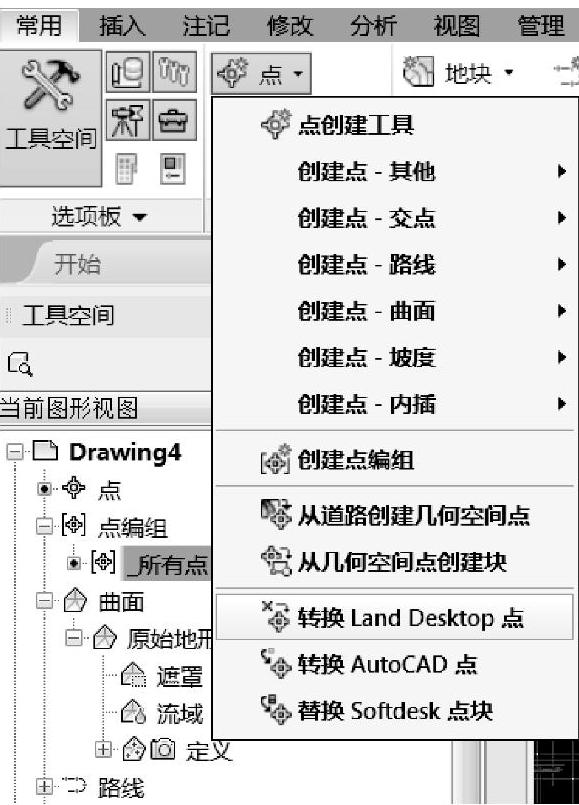

图8.2-23 转换为Civil 3D的点

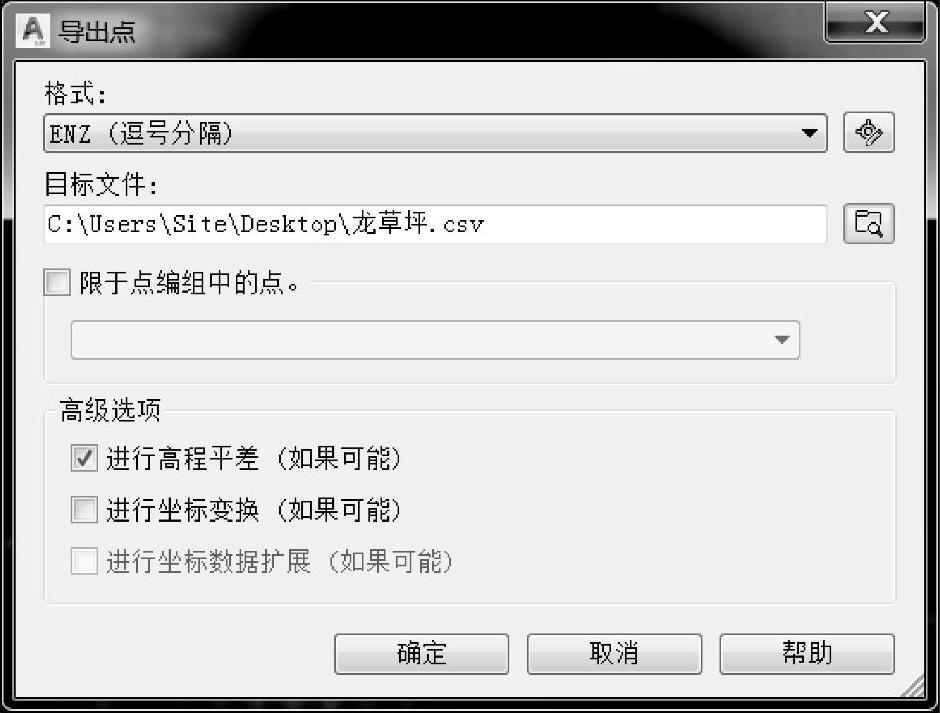

图8.2-24 导出点文件
➢导入Revit。打开Revit，在体量与场地中，点击地形表面，通过导入创建，选择指定点文件。这样Civil 3D地形就成功导入到Revit中（图8.2-25）。

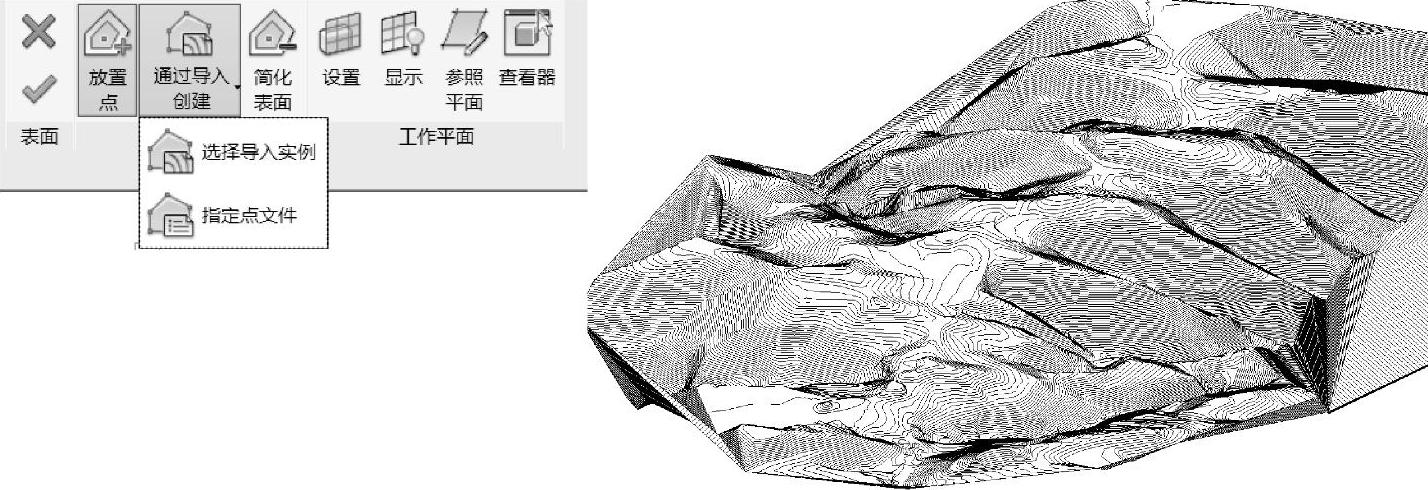

图8.2-25 Revit中导入点文件
（2）方法二：直接导入或者采取链接的形式。
➢在Civil 3D中建立曲面，将曲面的三角网打开。
➢在Revit中以链接的形式打开刚导出的dwg文件（相当于外部参照），可以看到导入的曲面（也可以在Revit中直接导入dwg）。

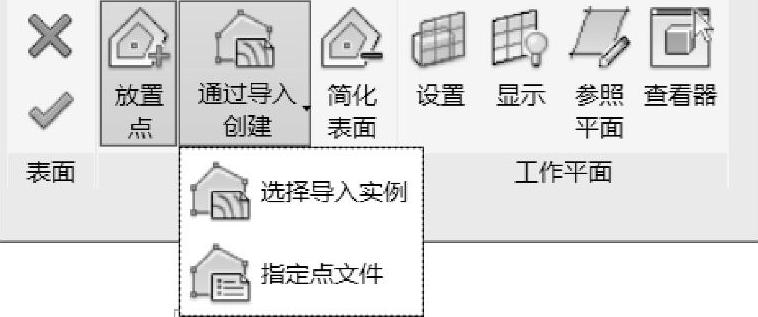

➢打开体量和场地中的地形表面工具，“选择导入实例”。
➢选择需要导入的曲面后就成功地将Civil 3D地形导入Revit（图8.2-26）。
图8.2-26 导入Revit
