6.3.2 创建及修改检查集
在路线中，Civil 3D提供了四种检查类型：直线、曲线、缓和曲线和切线交点来对路线进行设计检查。
在纵断面中，Civil 3D提供了两种检查类型：直线和曲线来对纵断面进行设计检查（图6.3-1）。
1.创建设计检查的步骤
路线设计检查可以对平面路线上的数据进行设计检查。创建路线检查集是在“工具空间”中的“设定”选项卡“路线”集合下的“设计检查”进行创建的。在应用路线检查集时，可以有四种检查类型来进行检查，并且需要将路线样式中平面视图方向的警告符号显示为可见。
纵断面设计检查可以对纵断面上的数据进行设计检查。创建纵断面检查集是在“工具空间”中的“设定”选项卡上的“纵断面”集合下的“设计检查”进行创建的。在应用纵断面检查集时，可以有两种检查类型来进行检查，并且需要将纵断面样式中纵断面视图方向的警告符号显示为可见。
创建步骤：
➢在“工具空间”中的“设定”选项卡上，展开对应的集合，如：“路线”→“设计检查”集合或“纵断面”→“设计检查”集合。

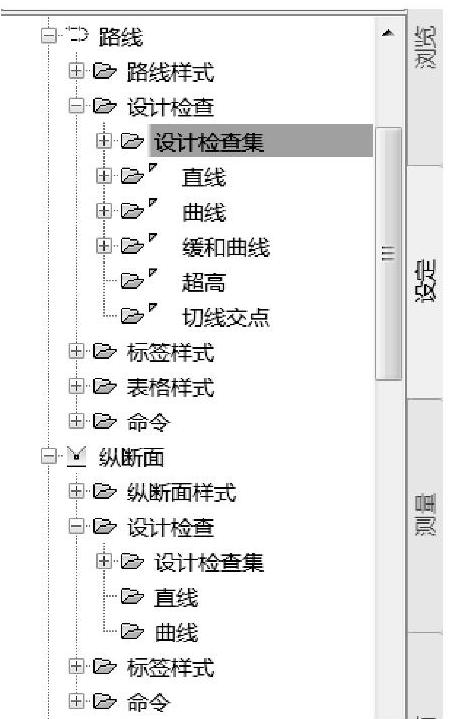

图6.3-1 位于设定选项中的设计检查集
➢在要为其创建设计检查的图元类型集合上单击鼠标右键，然后单击“新建”。或者，可以展开要为其创建设计检查的图元类型集合，并在现有设计检查上单击鼠标右键，然后单击“复制”进行修改。
➢在“设计检查编辑器”对话框中，输入设计检查的名称和描述。
➢单击“插入特性”，从列表中选择特性，完成后将会在“设计检查”字段中显示该特性。
➢添加函数、常量和逻辑运算符以完成设计检查。因为设计检查将返回真值或假值，所以它们必须包含以下逻辑运算符之一：＞（大于）、＜（小于）、＞=（大于或等于）、＜=（小于或等于）、！=（不等于）、=（等于）（图6.3-2）。
➢单击“确定”。
➢选择需要检查的路线（纵断面）→“路线特性”（纵断面特性）→“设计规范”，勾选使用基于标准的设计和使用设计检查集。在“使用设计检查集”选项中单击右侧的倒三角，以新建、编辑当前选择或复制当前选择（图6.3-3）。

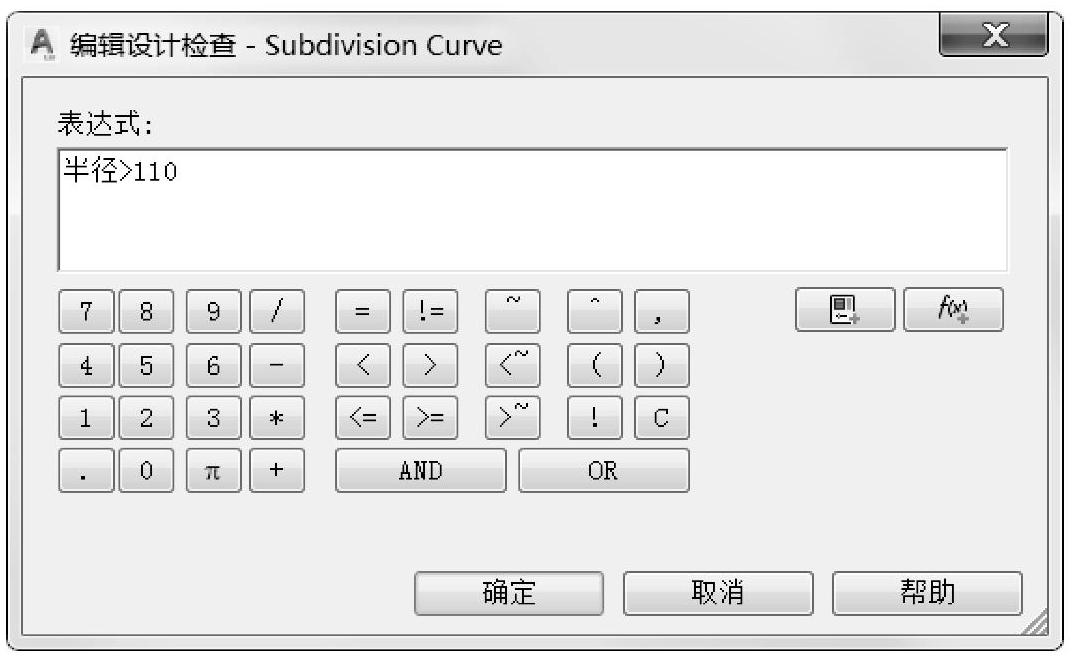

图6.3-2 设计检查集编辑器
图6.3-3 路线特性中应用设计规范
➢在“设计检查集编辑器”对话框中，单击“信息”，输入设计检查集名称和描述，在设计检查中，选择对应的类型和检查样式，单击“添加”（或对已添加的样式进行删除）。如果要新建、编辑或者复制当前的检查样式，点击“新建”“编辑”或者“复制”当前的检查样式之后，重复上述步骤即可（图6.3-4）。
➢单击“确定”。
➢在检查的路线中，需要在“路线（纵断面）样式编辑器”对话框中，将平面（纵断面）视图方向中的警告符号可见性显示为“可见”，方可在平面（纵断面）图中，查看到路线（纵断面）的警示符号，提醒与路线（纵断面）检查相冲突的设计检查内容。
将设计检查应用到路线（纵断面）中，就会出现如图6.3-5所示的警示符号，将鼠标指针停留在警示符号附近，就会提示与设计检查相冲突的内容，或者将路线（纵断面）格栅视图打开，也会出现警示符号，当鼠标指针停留在警示符号附近，也会提示与设计检查相冲突的内容。

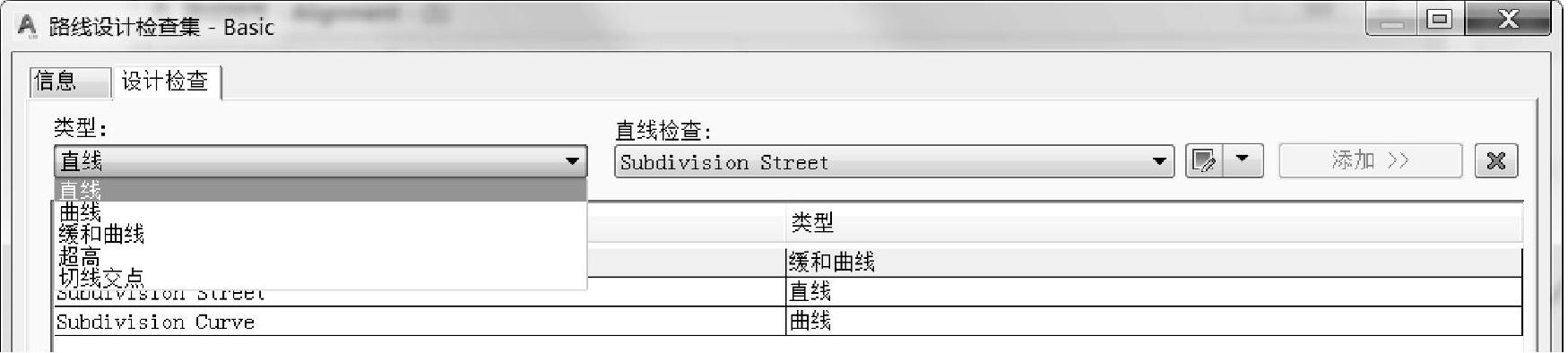

图6.3-4 路线设计检查集编辑
2.对象属性、函数及操作符
（1）对象属性。在设计检查对话框中，提供了特性和函数两种对象属性。不同对象所对应的特性不同，例如长方形可以用长和宽的特性来表述，圆形则可以用直径或者半径来表示。因此在创建表达式的时候需要根据对象的特点选择合适的特性。函数则是以数学运算为主，根据需要选择不同类型的函数。

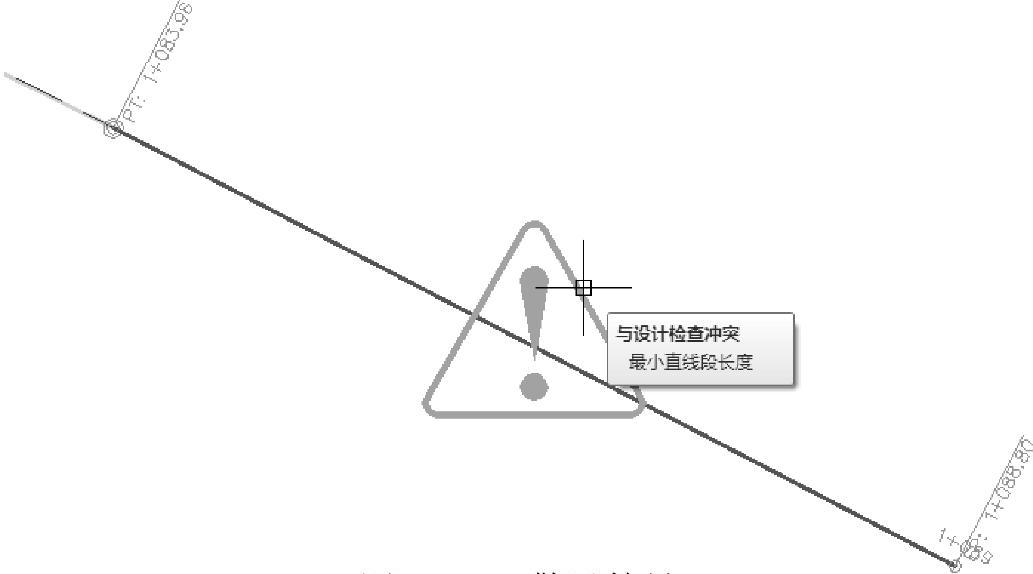

图6.3-5 警示符号
（2）常用函数表达式。添加函数、常量和逻辑运算符以完成设计检查。在设计检查对话框中，可以使用对话框中的按钮和键盘上的小键盘，对话框中的菜单可以选择要插入到设计检查中的特性和函数。
函数可以大写或小写，但不能大小写混合使用。编辑器按钮将始终插入大写函数。除非另外声明，否则“theta”以弧度表示。表6.3-1是Civil 3D中常用的函数表达式。

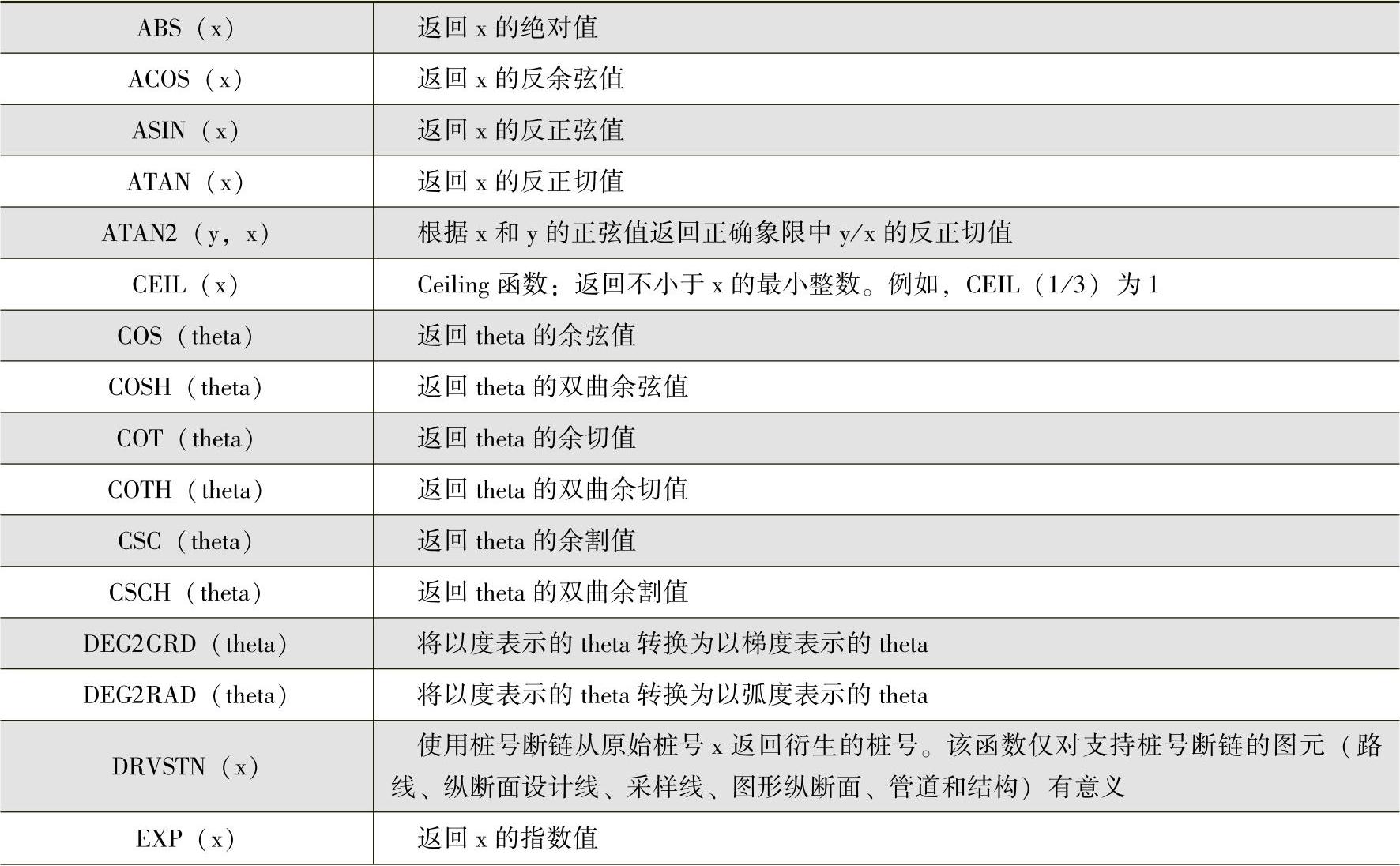

表6.3-1 常用函数表达式

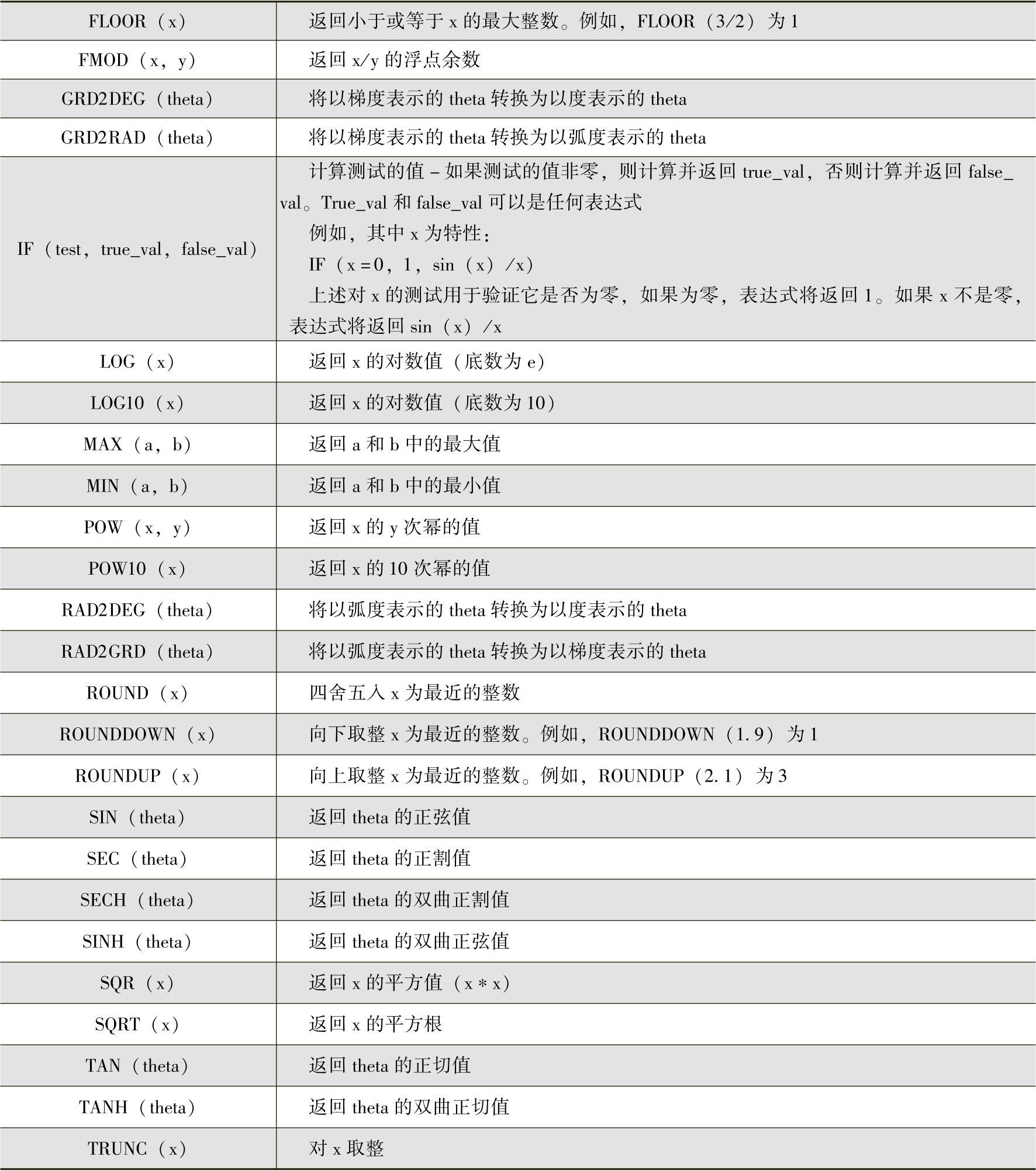

（续）
（3）常用操作符。逻辑运算符返回1.0为是，返回0.0为否，逻辑运算符返回值后，可以使用加法和乘法执行逻辑OR和AND运算。例如：（（a＜b）+（b＞c））用于测试a＜b或b＞c。（（a＜b）*（b＞c））用于测试a＜b和b＞c，表6.3-2是Civil 3D中常用的操作符。

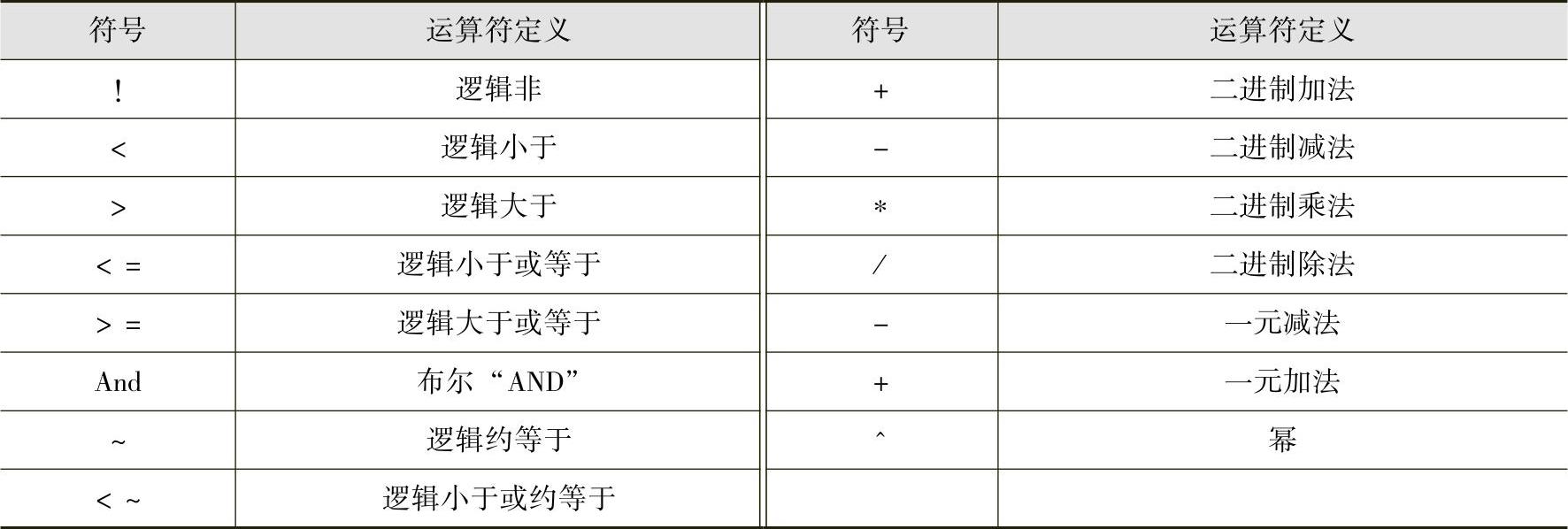

表6.3-2 用操作符

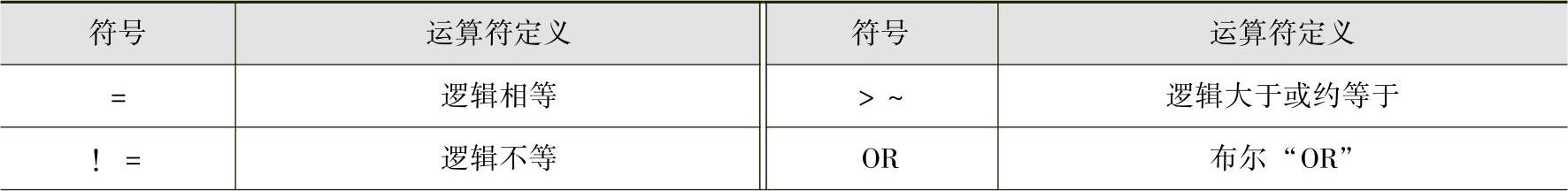

（续）
