7.3.4 为部件添加逻辑目标

用户可创建一个具有加宽段偏移路线或者多段线，看能否使用上一节中的部件设置偏移目标，从而创建具有加宽段的道路模型。结果应该是不行的，应该会收到提示信息，如图7.3-30所示。原因是自定义部件中并没有设置逻辑目标。

如果要设置偏移目标，实现道路加宽，该怎样实现呢？

使用部件编辑器打开上一节的.pkt文件，重新进行编辑。在目标参数窗口中，创建目标参数，类型设置为“Offset”（偏移），设置名称、预览值及显示名称，如图7.3-31所示。

在流程图中选择P2点，使属性窗口中显示P2点相关属性。在偏移目标属性框内，选择刚才创建的偏移目标——偏移目标1，注意预览窗口中图形的变化（图7.3-32）。

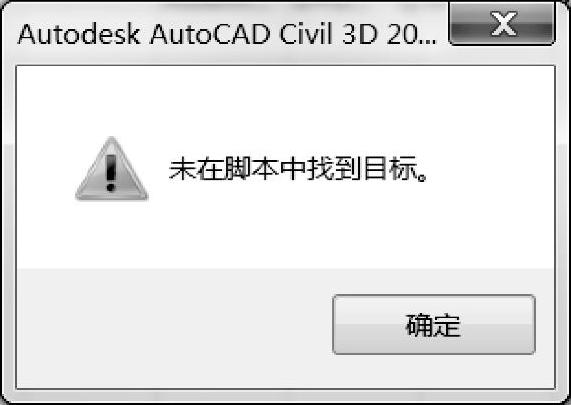

图7.3-30 部件不存在逻辑目标

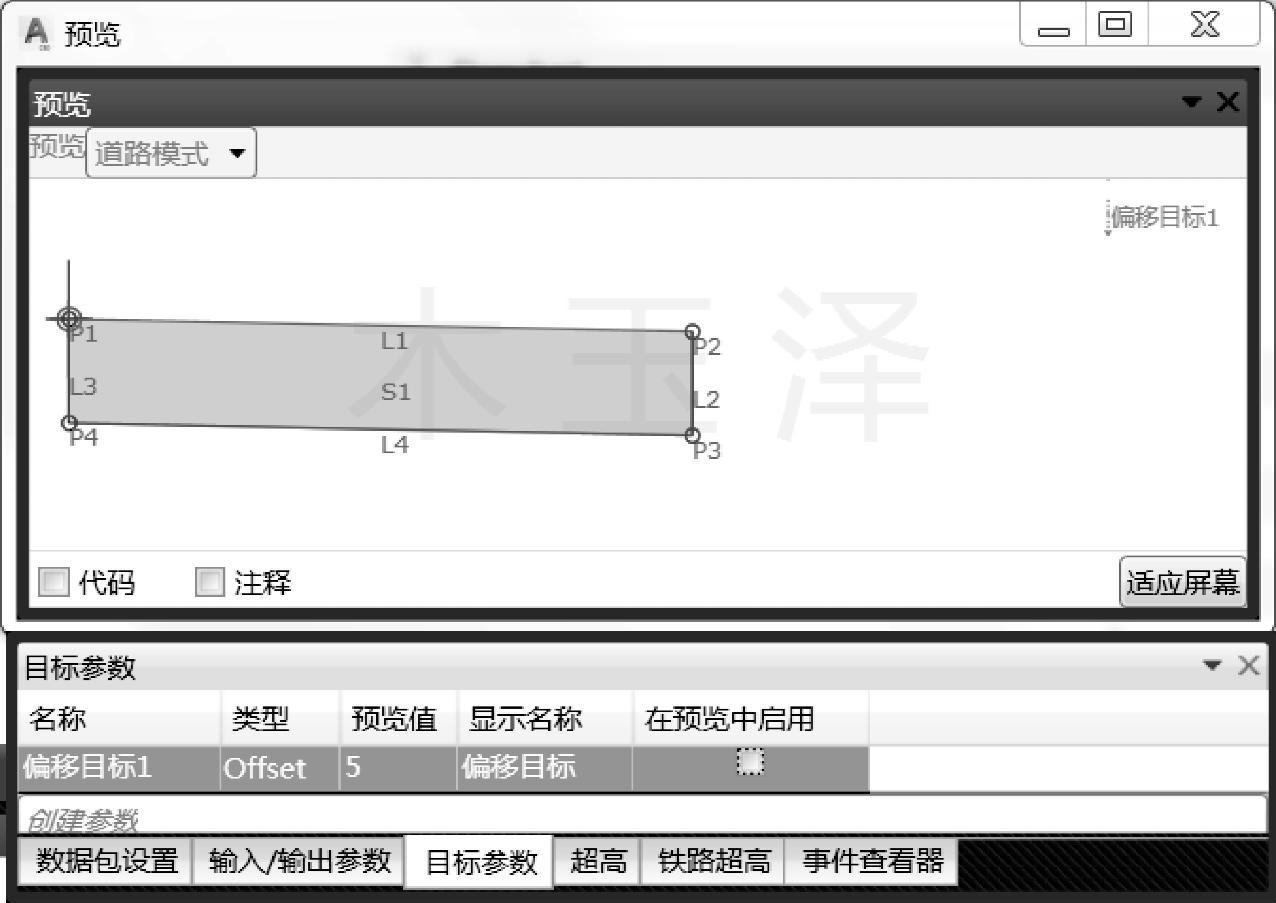

图7.3-31 创建偏移目标参数

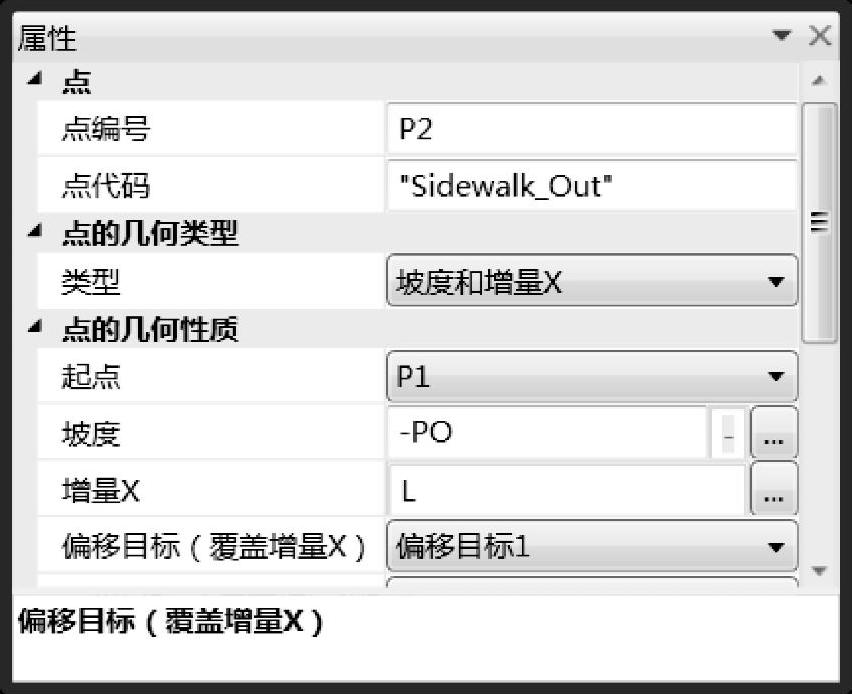

图7.3-32 利用偏移目标确定的位置

在目标参数对话框内，切换“在预览中启用”，再次观察预览图形的变化（图7.3-33）。

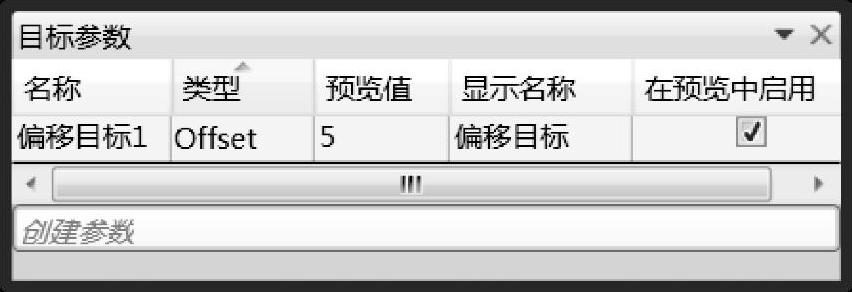

图7.3-33 逻辑目标在预览中启用

修改部件数据包设置对话框中的部件名称，修改后，部件与上一节中创建的部件具有不同的“GUID”，Civil 3D会将其视为新部件，可以在不重启Civil 3D的情况下导入部件，否则，要让部件的修改生效，需要在导入部件后重启Civil 3D。

用新部件替换之前的部件，再次修改道路特性，就能实现设置偏移目标，并能顺利创建出具有加宽段的道路模型。

类似原理，若要部件支持曲面目标、高程目标等逻辑目标，在设计部件时均要考虑逻辑目标，并用逻辑目标来控制几何元素属性。
