6.1.3  编辑路线

1.利用夹点编辑路线

Civil 3D生成的路线可以利用夹点编辑功能对其平面路线元素进行编辑。所谓夹点编辑简单理解就是在屏幕上直接拖动路线上的各个“交点”以调整路线的形状，夹点编辑是一种可视化的动态编辑方式，可高效、直观地进行路线的调整（图6.1-6）。

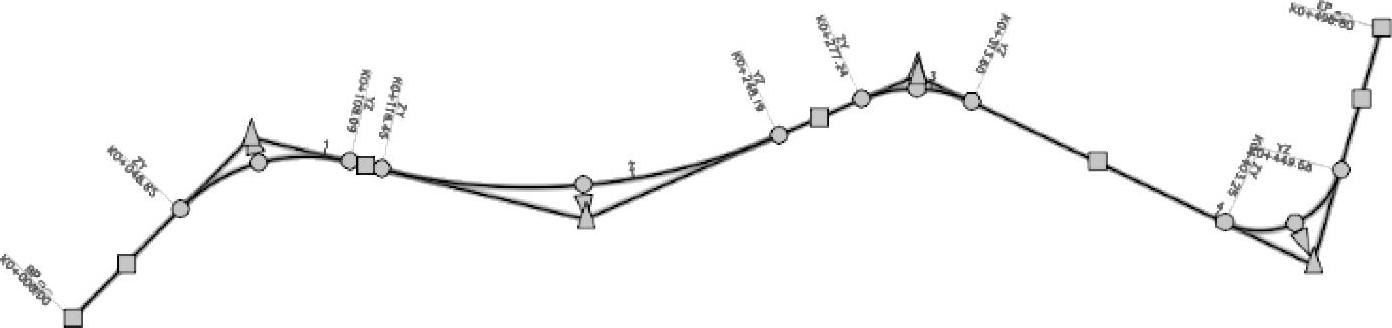

图6.1-6 路线的交点

2.利用路线布局工具编辑路线

路线布局工具不仅可以用来创建路线，还可以用来修改路线。常用的修改命令有“插入交点”“删除交点”“增加圆曲线”等命令。

3.利用全景对话框参数化编辑

全景对话框可以反映出某个对象的全部参数。例如路线的全景对话框可以反映出路线的起（终）点坐标，桩号，直线段、曲线段长度、半径、方向、弦长、切线长度、交点夹角等。

对于路线，在全景对话框中可以修改其参数来调整路线。例如可以直接修改转弯半径，让其整数化并满足规范要求。全景对话框是在“路线布局工具”对话框中打开的（图6.1-7）。

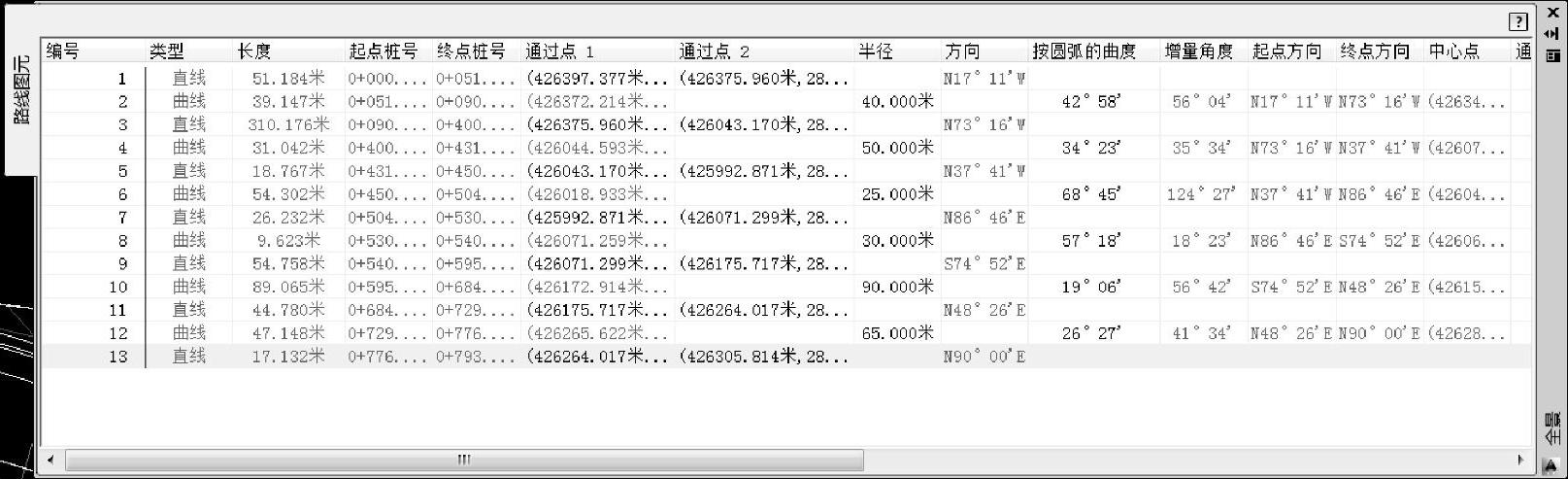

图6.1-7 路线的全景对话框
