6.5.4  创建横断面图

6.5.4 创建横断面图

在Civil 3D中可以一次创建一个横断面图，也可以一次创建多个横断面图。

创建横断面图之前需要设置路线、装配、纵断面、道路模型、道路曲面、采样线，以及计算材质和设置横断面样式，完成这些工作之后就可以创建横断面图。

➢点击功能区的“纵断面和横断面图”→“横断面图”中的“创建多个视图”（图6.5-31）。

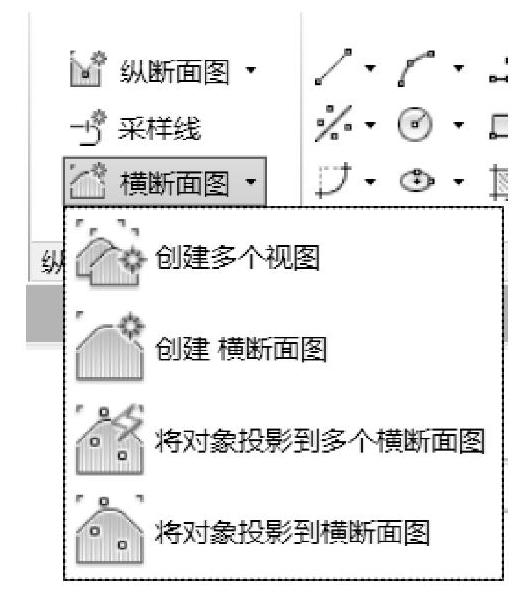

图6.5-31 创建横断面图

设置好“选择路线”“采样线编组名称”“横断面图样式”（图6.5-32）。

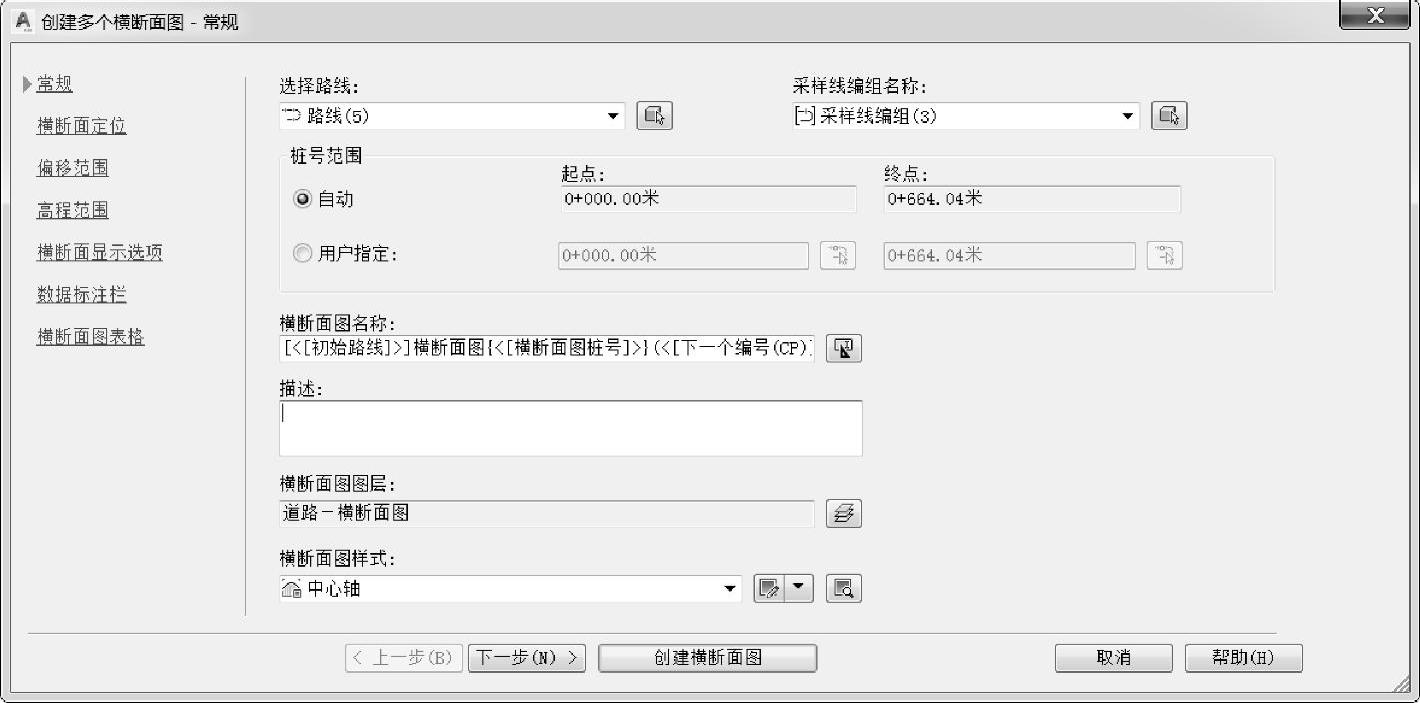

图6.5-32 选择路线及采样线

➢选择图纸模板，如图6.5-33所示（图纸模板可以根据用户的标准图框自定义）。

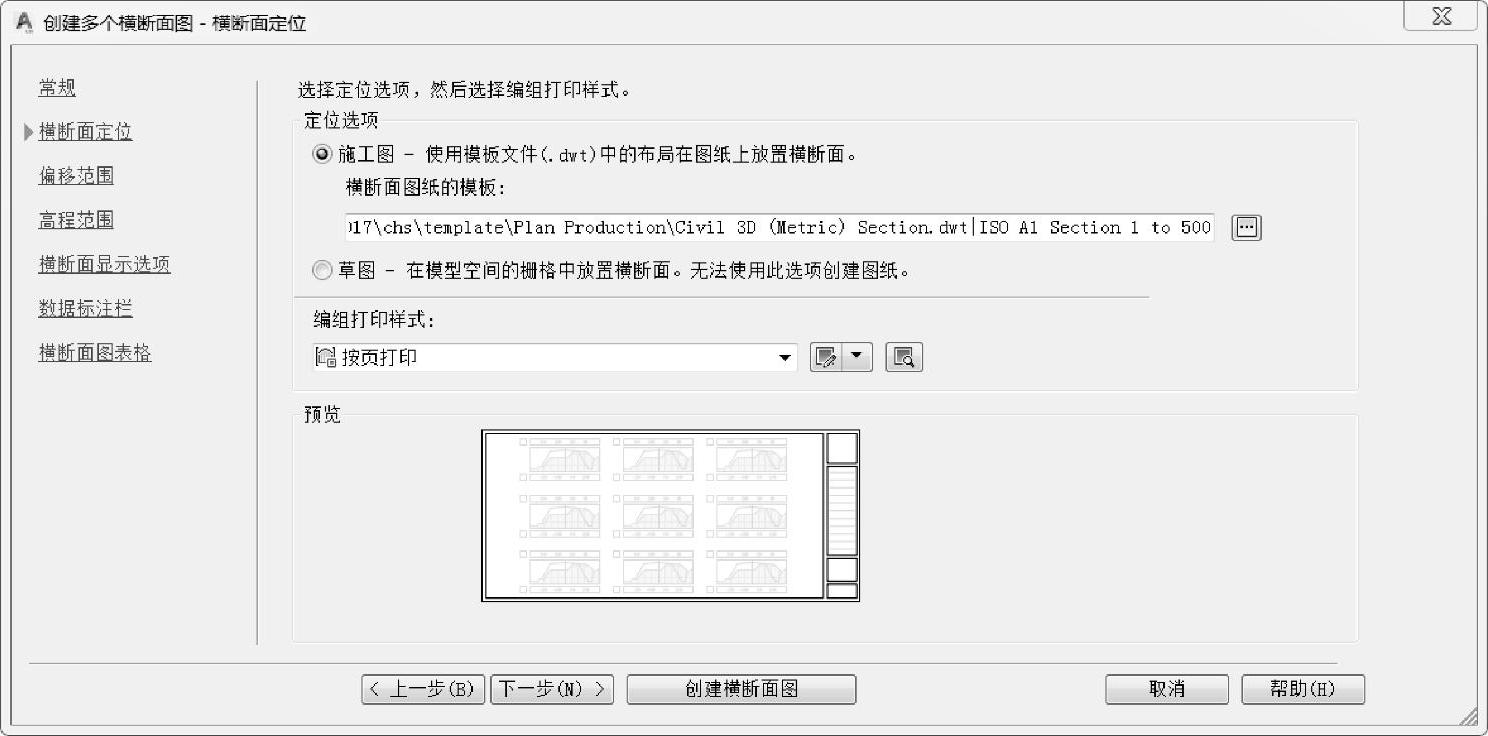

图6.5-33 选择图纸模板

➢高程范围和偏移范围通常可以选择默认。在“横断面显示选项”里面设置需要绘制的内容，一般情况下绘制原始曲面、设计曲面和道路横断面装配，注意要同时设置好标签集和样式（图6.5-34）。

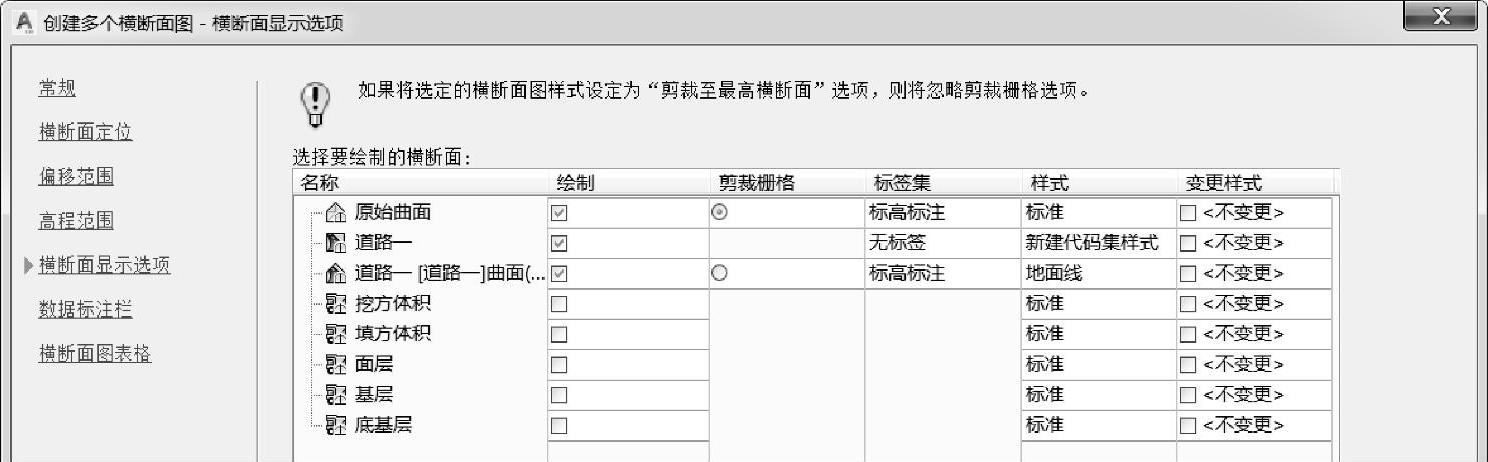

图6.5-34 设置横断面图样式

➢设置横断面标注栏集样式，以及曲面1和曲面2的数据（图6.5-35）。

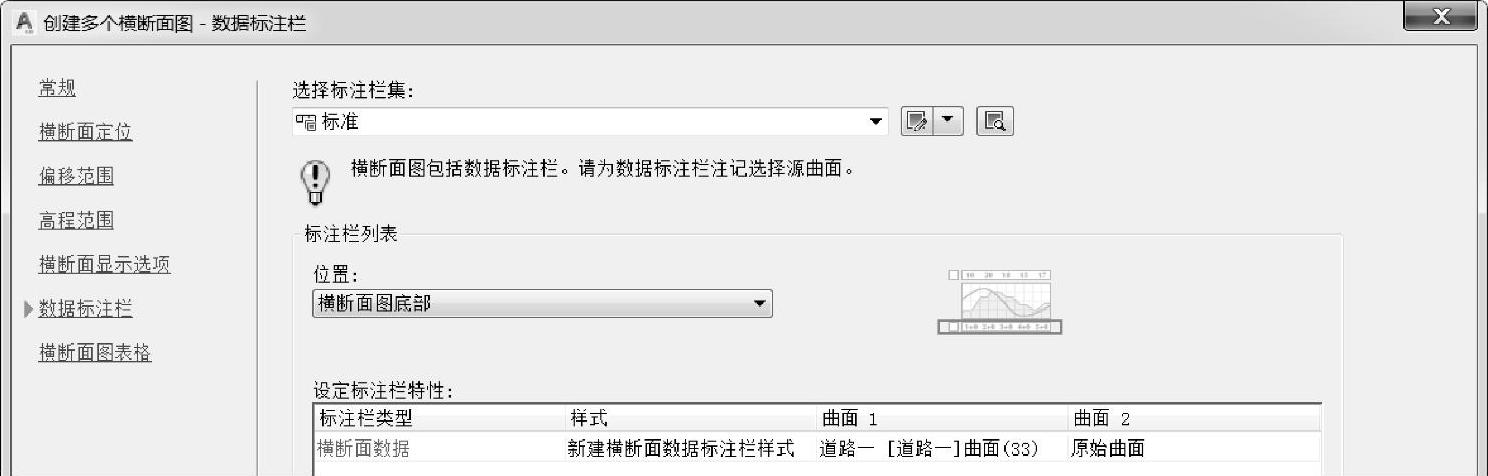

图6.5-35 设置横断面标注栏样式

➢设置横断面体积表样式，然后点击“创建横断面图”（图6.5-36）。

这样就完成了一条道路的横断面图快速出图，这些横断面图纸是根据道路修改而同步更新的。（图6.5-37）。

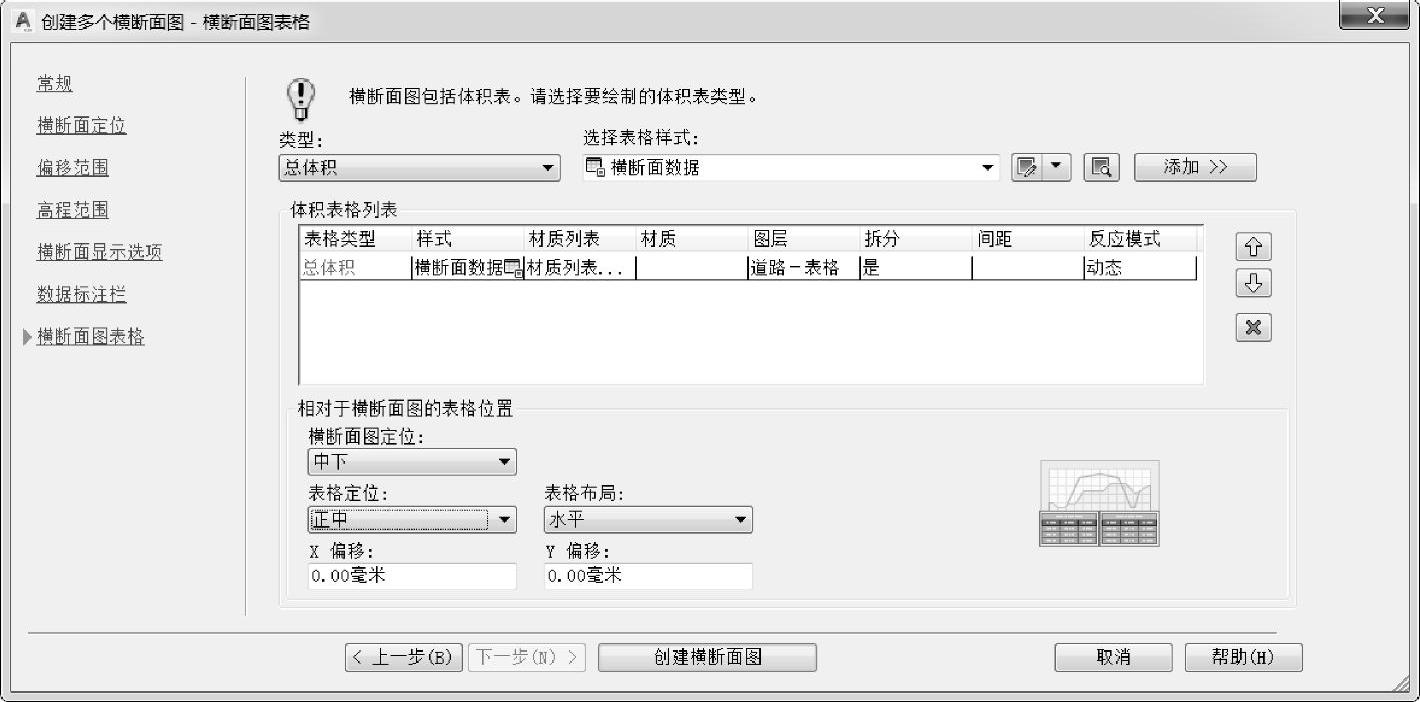

图6.5-36 设置横断面体积表样式

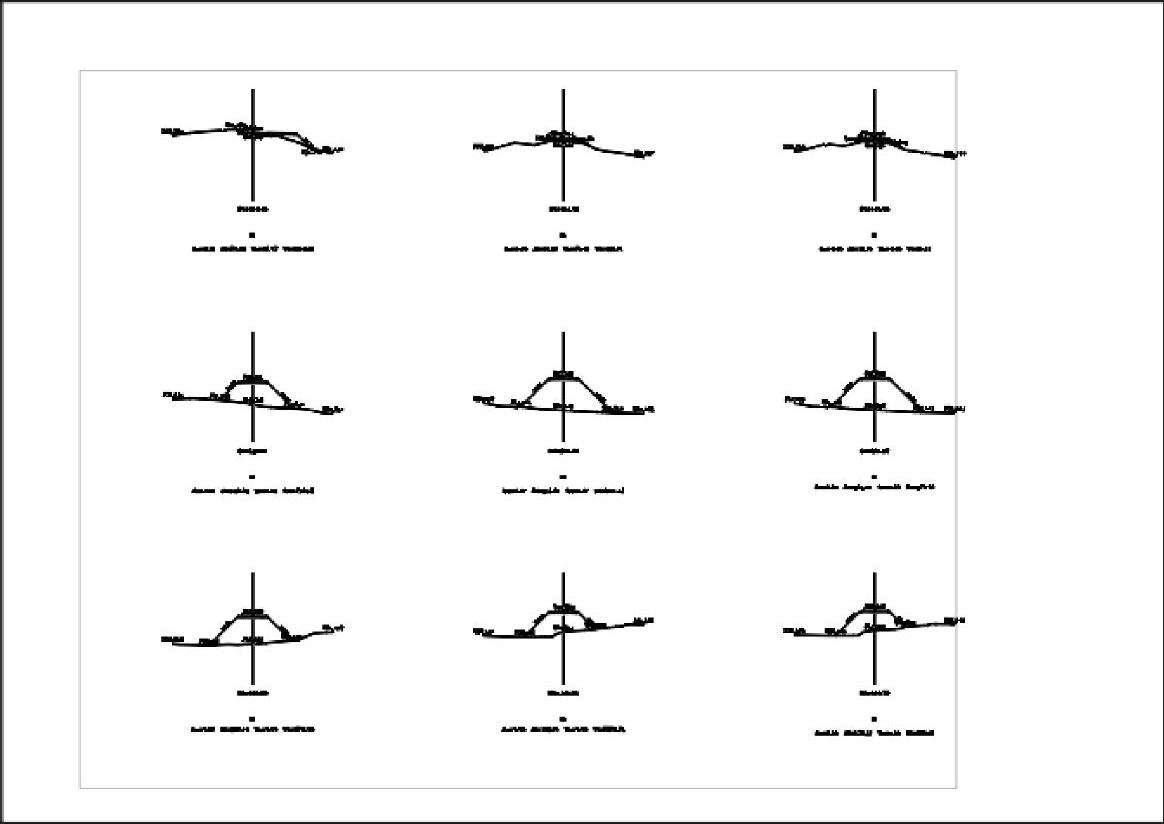

图6.5-37 完成的横断面图
