7.3.2 创建部件

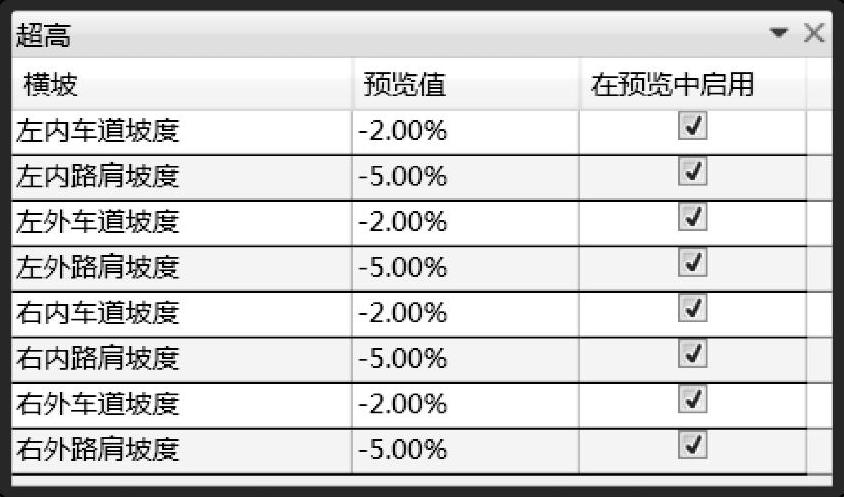

图7.3-13 超高窗口
部件编辑器启动后，即新建一个部件，此时部件不包含任何几何元素，创建部件的过程就是向部件中添加几何元素（几何、高级几何、辅助几何）的过程，为便于流程图的组织，也可能需要添加嵌套的流程图或序列等工作流元素。
部件的基本元素的创建原理如下：
■点位置的确定是通过计算与另一点（这一点也包括原点）之间几何关系来实现的，确定点的位置，是创建部件最基本的操作，无论多么复杂的部件，都是由若干个点来组成的。
■连接（线）是通过两点来确定，圆弧则是通过3点来确定。
■型则是由一系列连续封闭的连接（要求各连接首尾相连，即要求连接相交点为同一个点）来构成。
本节以创建一个坡度、宽度、厚度可调的基本人行道部件为例演示创建自定义部件的过程。

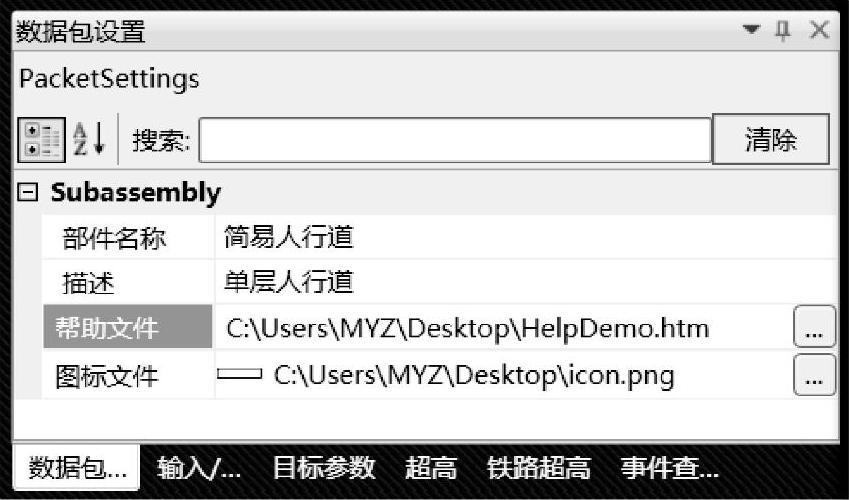

图7.3-14 数据包设置
步骤：设置部件名称、描述→创建输入参数→创建几何元素→指定代码。
（1）设置部件名称：设置部件的名称等信息（图7.3-14）。设置完成后可以从“菜单文件”→“保存”进行保存，文件格式类型为.pkt，文件名与部件名称没有必然的联系，可以相同，也可以不同，但建议要尽可能的有意义，让用户见其名知其意。
温馨提示：在后续的操作过程中，应及时进行保存＜Ctrl+S＞，以免发生错误时丢失数据。

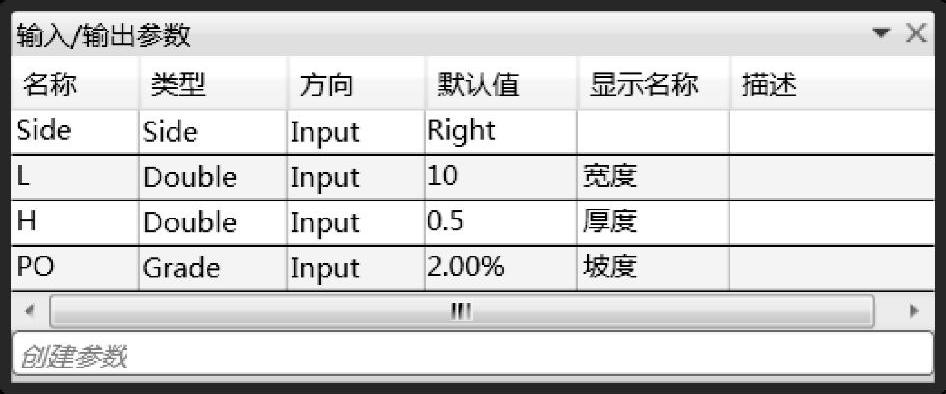

（2）创建输入参数：要创建宽度、厚度和坡度三个输入参数。
在输入/输出参数下面创建三个参数，调整其参数类型分别为“Double”及“Grade”，设置其名称、默认值，并修改其显示名称。（图7.3-15）。
（3）创建几何元素。部件几何将由4个“点”、4条“连接”及一个“型”组成，下面由创建第一个点开始创建此部件：

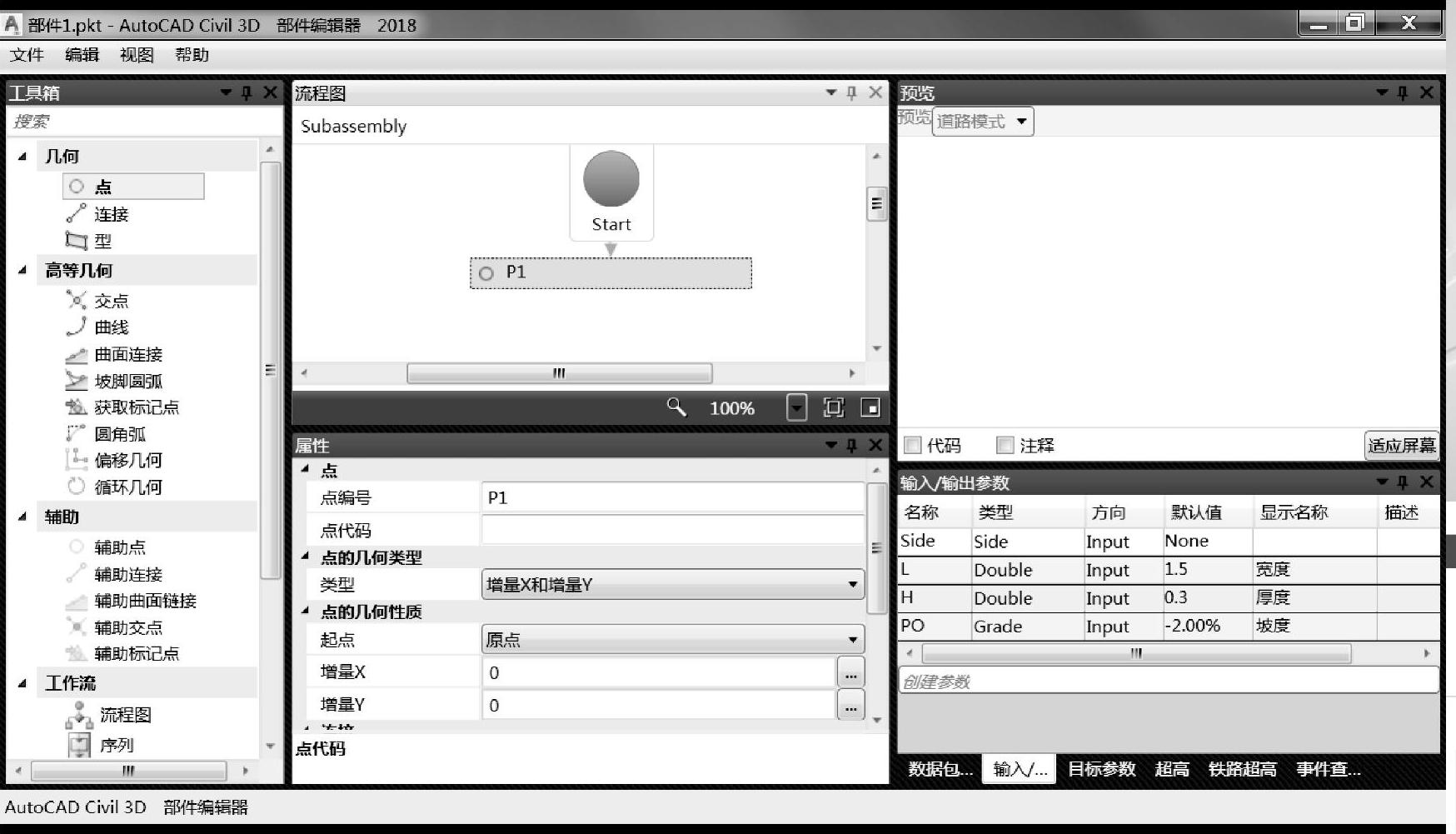

➢创建P1点（图7.3-16）。
图7.3-15 创建输入参数
图7.3-16 创建第一个点
使用鼠标点住并拖放即可完成。如果在流程图中，此点被选中，属性窗口中将显示该点的信息；如果鼠标在流程图或其他窗口中进行了点击，此点不再被选中，属性窗口中的信息将会清空，即显示空白窗口。
现在可以在属性窗口中设置点的属性。第一个点与原点重合，所以可以采用默认的类型“增量X和增量Y”，起点为“原点”，增量X和增量Y均为“0”。
➢创建“P2&L1”：创建点P2的同时创建“连接”L1（如果取消勾选“添加连接到起点”，则不创建连接）。
类型选择坡度和增量X，即由一个坡度值和宽度来确定点P2的位置。将起点设置为P1，坡度在表达式中输入“PO”，这里PO是输入参数（注意坡度正负号，坡度大于0表示终点比起点高，也就是“上坡”，坡度小于0表示终点比起点低，也就是“下坡”）。增量X输入宽度参数“L”。此时在预览窗口中可以看到已经创建了一条线段（图7.3-17，如果线段看起来比较短，可以点击预览窗口右下角的“适应屏幕”，线段将缩放至整个预览窗口范围大小）。
图7.3-17 创建点及连接

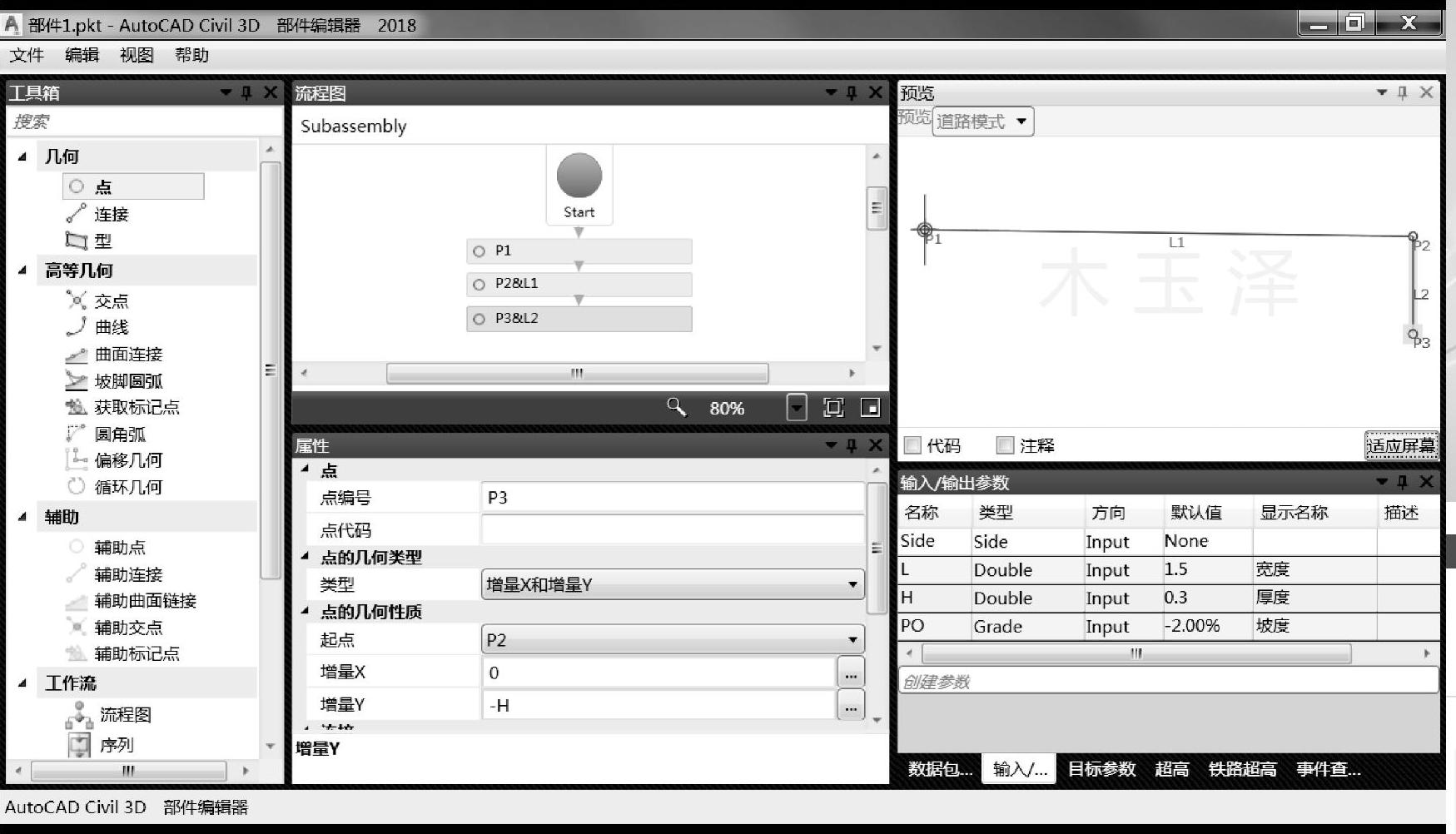

➢创建P3&L2：类型选择“增量X和增量Y”，在增量Y中输入刚才定义的参数“-H”。可以看到预览里面已经生成了第二条直线（图7.3-18）。
图7.3-18 创建点及连接
确定P3点的位置，还可以采取其他方式，例如采用角度和增量Y（图7.3-19）或者坡度与增量Y（图7.3-20）等，但这两种方式，明显在这种情况下不如采用增量X与增量Y简便，用户在实际应用中，可根据实际情况灵活运用，选择一种合适的方式来确定点的位置。

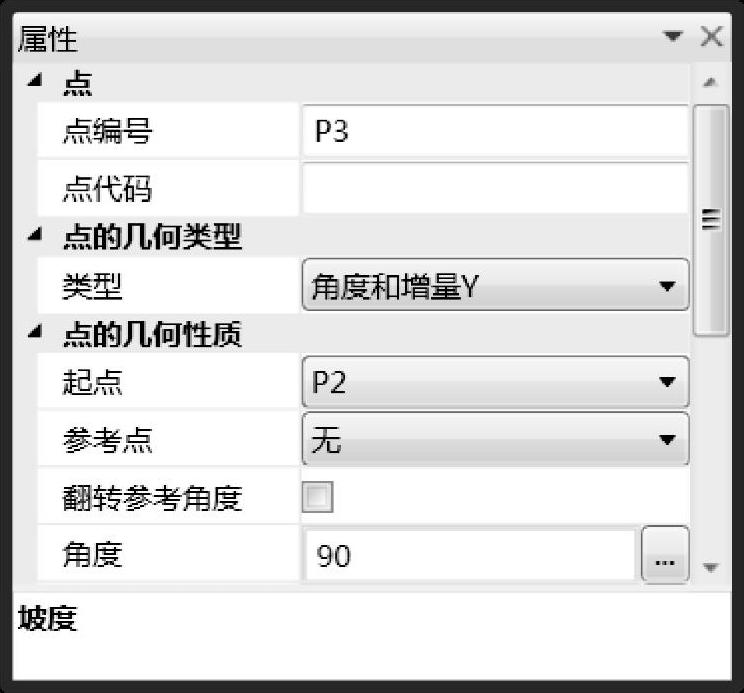

图7.3-19 利用角度和增量Y确定点的位置

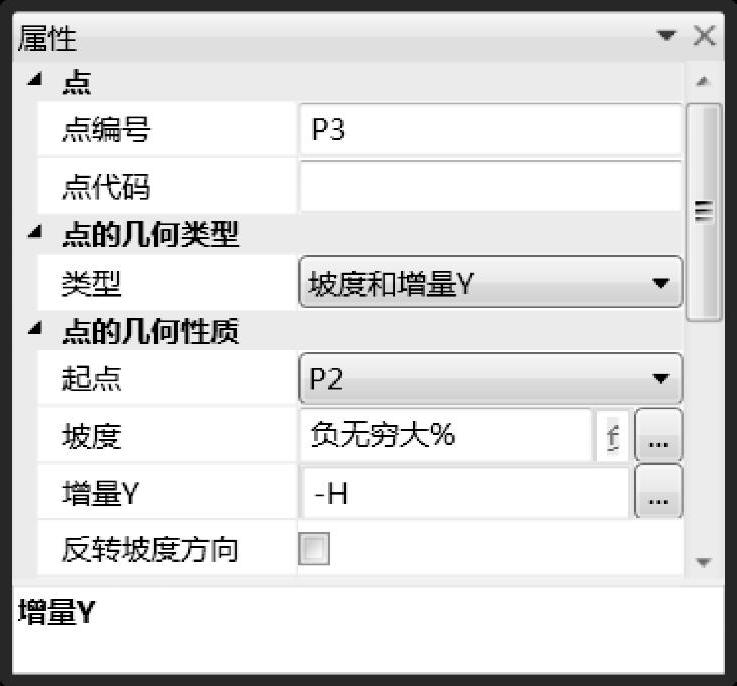

图7.3-20 利用坡度和增量Y确定点的位置

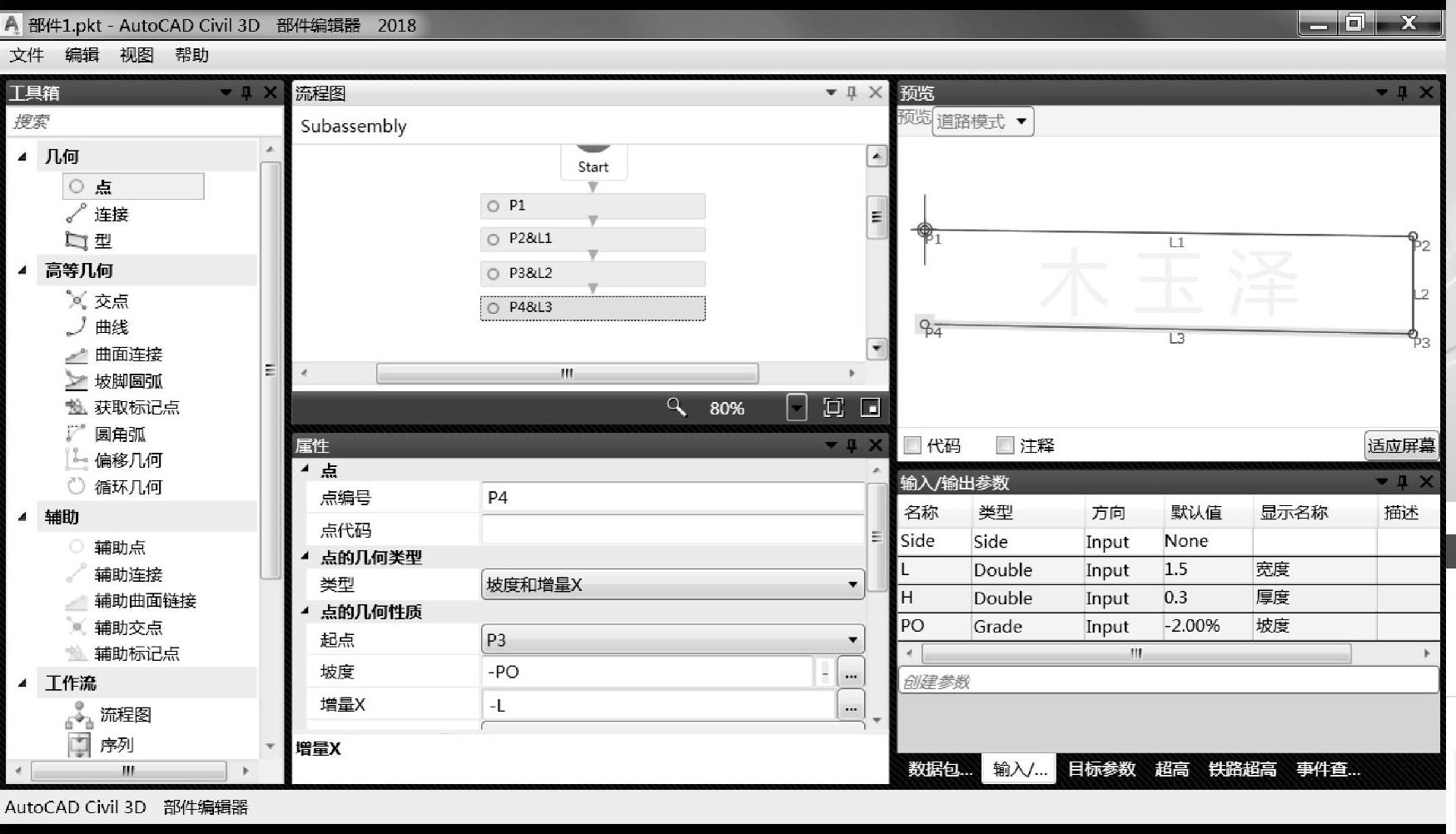

➢创建P4&L3：
类型选择“坡度和增量X”，起点为“P3”，坡度在表达式中输入“PO”，增量X输入刚才定义的参数“-L”。可以看到预览里面已经生成了第三条直线（图7.3-21）。
图7.3-21 创建点及连接
确定P4的位置，也可以按照确定P3位置的方式，由P1点作为起点，采用“增量X与增量Y”或者其他类型来确定。如果同时创建连接的话，此连接起点终点分别为P1、P4点。

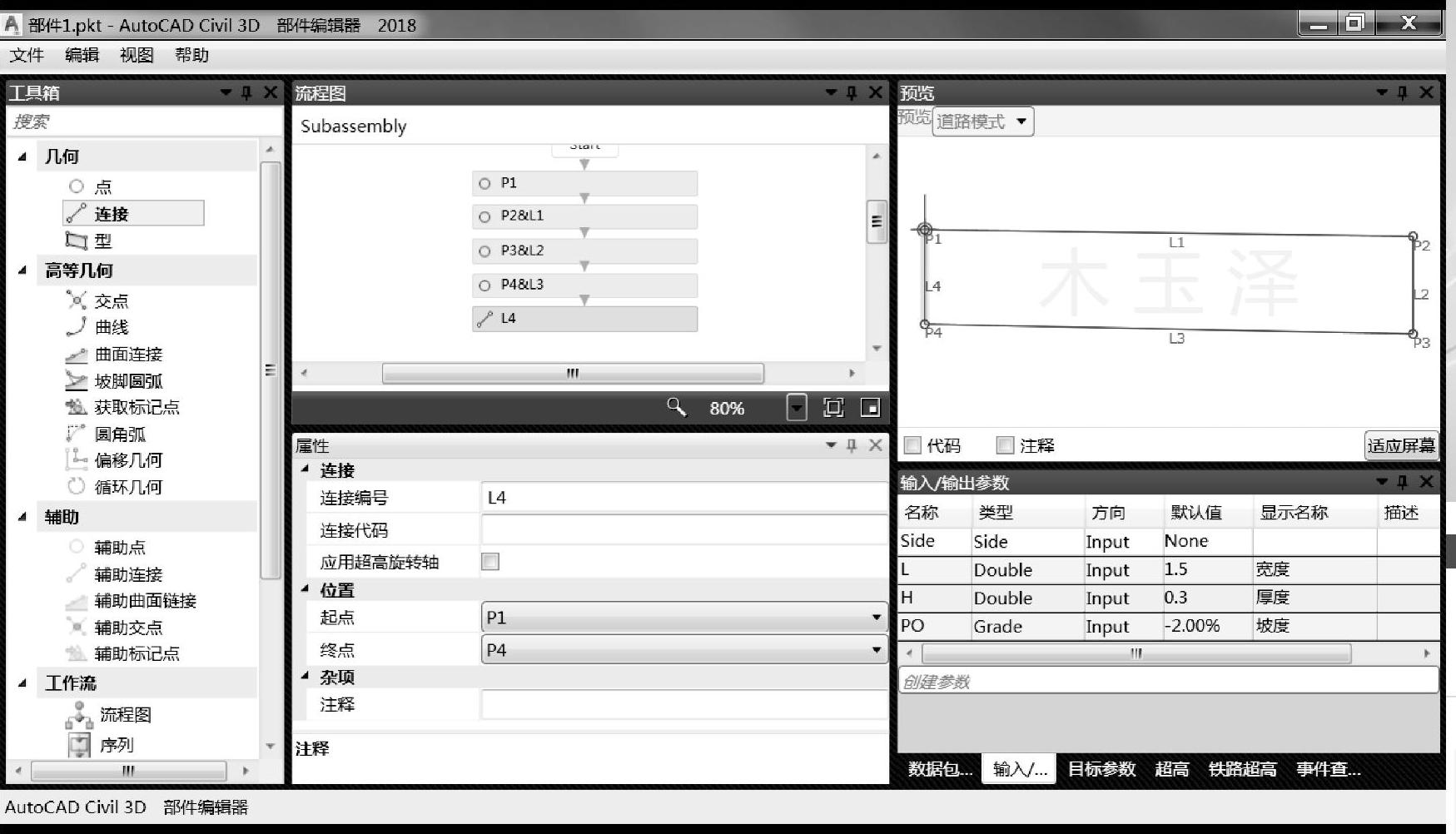

➢创建L4：将起点和终点分别设置为P1和P4。（图7.3-22）。
➢创建“型”S1：

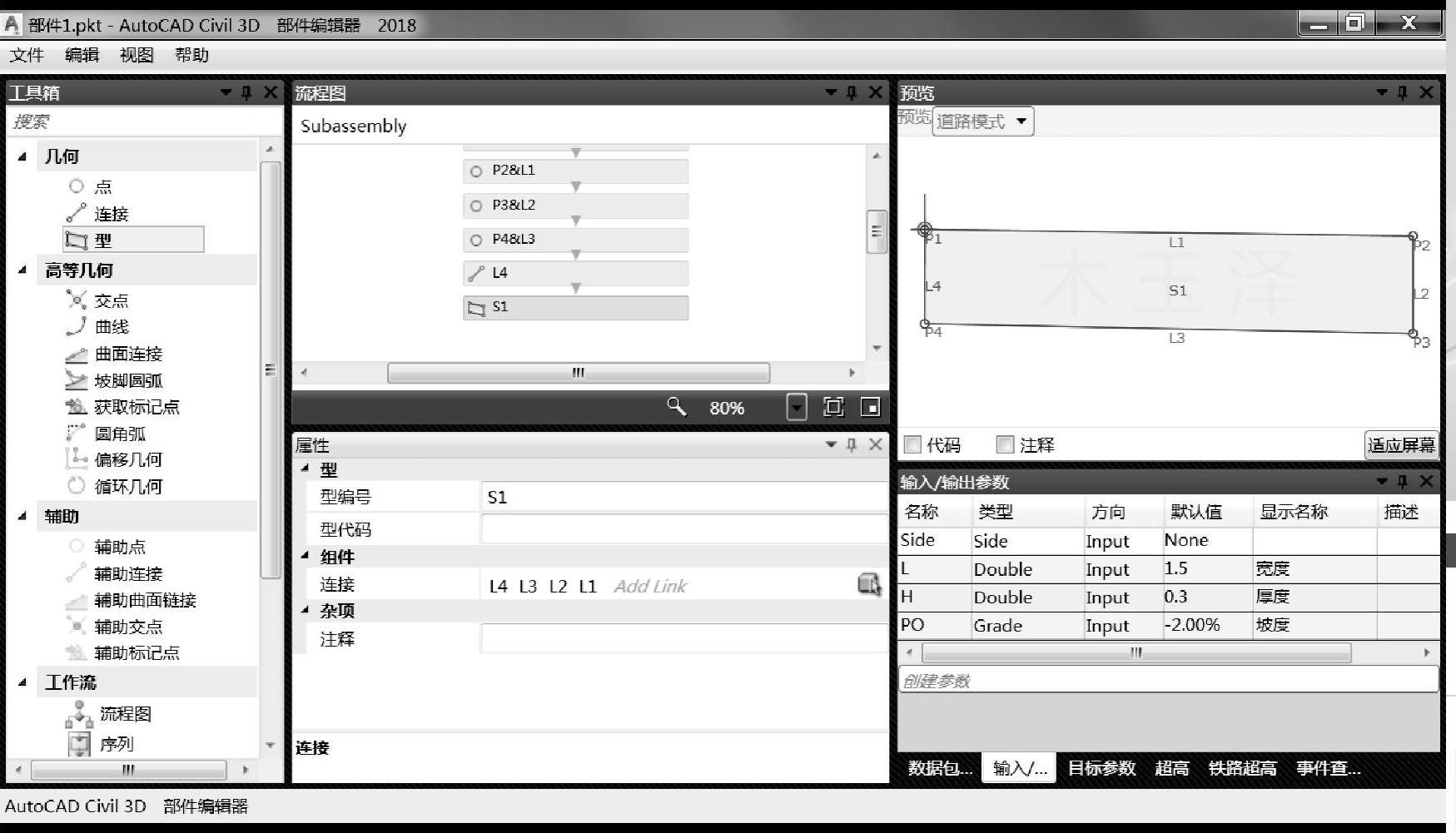

对于简单的型，可以在预览窗口中，使用鼠标进行拾取，就像在AutoCAD进行填充的操作一样。对于复杂部件，在某些情况下直接用鼠标拾取，可能无法创建型，此时可以点击“Add Link”逐条添加连接，自动添加的连接编号是可以进行手工编辑的。此例中将L1、L2、L3、L4添加到连接集合中，即可创建一个型（图7.3-23）。
图7.3-22 创建连接
图7.3-23 创建型
➢添加代码：
为各类元素添加相应的代码，用于控制道路模型的创建，在道路模型中，纵向相邻的装配中，相同代码的点之间相连构成道路要素线，相同的连接相连构成道路曲面；如果点或连接没有代码，则无法构成道路要素线或道路曲面，如果型没有代码，也无法进行材质计算或者提取道路模型实体。

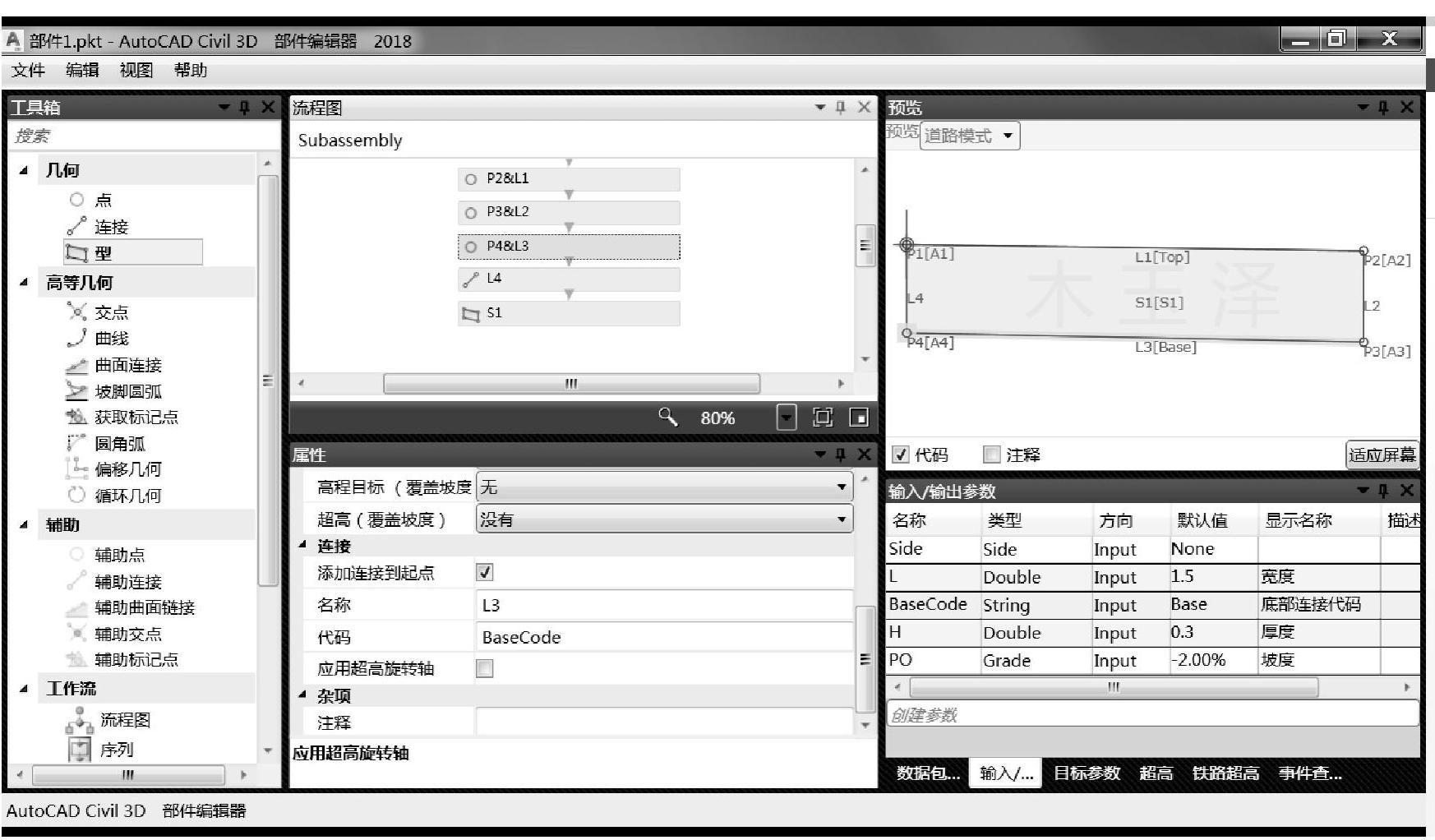

为点P1～P4分别设置代码“A1”～“A4”，为L1设置代码“Top”，在预览窗口左下角勾选“代码”，则各元素的代码即可显示在预览窗口中（图7.3-24）。使用字符串设置代码时，字符串需要使用半角双引号括起来，如果使用全角双引号，程序将无法识别，会给出错误提示。
图7.3-24 为元素设置代码
直接使用字符串为元素设置代码的方法，然而用户是不能在Civil 3D界面中修改元素代码的，因此建议使用输入参数为元素设置代码的方式，定义字符串类型的输入参数，用该参数为元素设置代码。上图中增加了输入参数“BaseCode”，并使用此参数为L3设置代码，最终用户可在Civil 3D中修改此参数值来改变连接L3的代码。至此就完成了一个简易人行道部件的创建。
【注意事项】 若要竖直面正确显示材质，竖直方向对应的点可设置一个很小的偏移（用梯形来模拟矩形），从而实现在Civil 3D界面下材质的正确显示。
