8.2.2  Civil 3D和Map 3D数据交互

8.2.2 Civil 3D和 Map 3D数据交互

Map 3D是一款创建和管理空间数据的工程解决方案软件，Map 3D将计算机辅助设计（Auto-CAD）和地理信息系统（GIS）结合在一起，通过Map 3D可以直接访问来自各类资源的Auto-CAD、GIS和光栅数据格式，无须数据拷贝或者转化。Map 3D是一个灵活的开发平台，面向专业地图绘制、土地规划和基础设施管理应用。

在Civil 3D中创建好曲面，将其导出为DEM格式的文件（图8.2-15）。在导出选项中选择保存的位置，指定坐标分带（图8.2-16）。

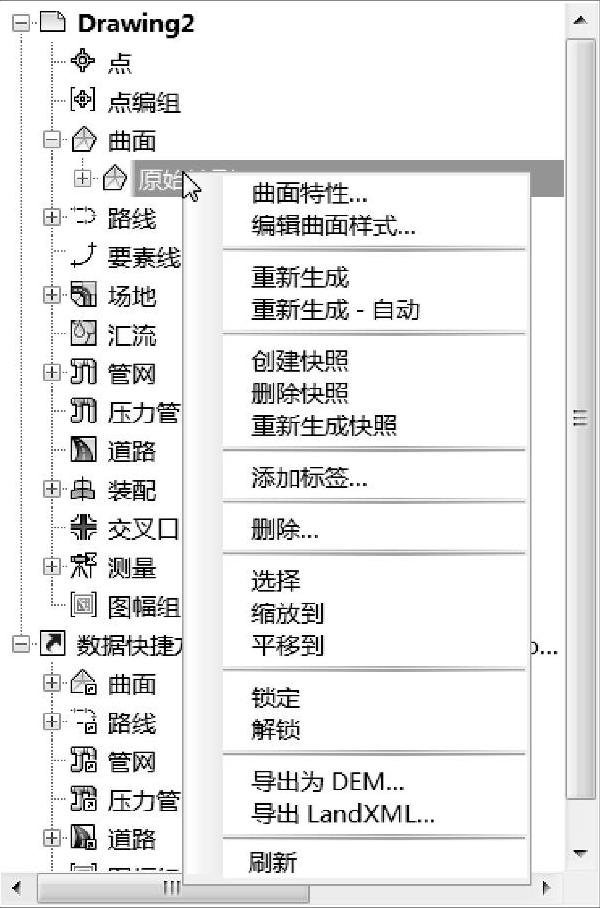

图8.2-15 导出DEM格式

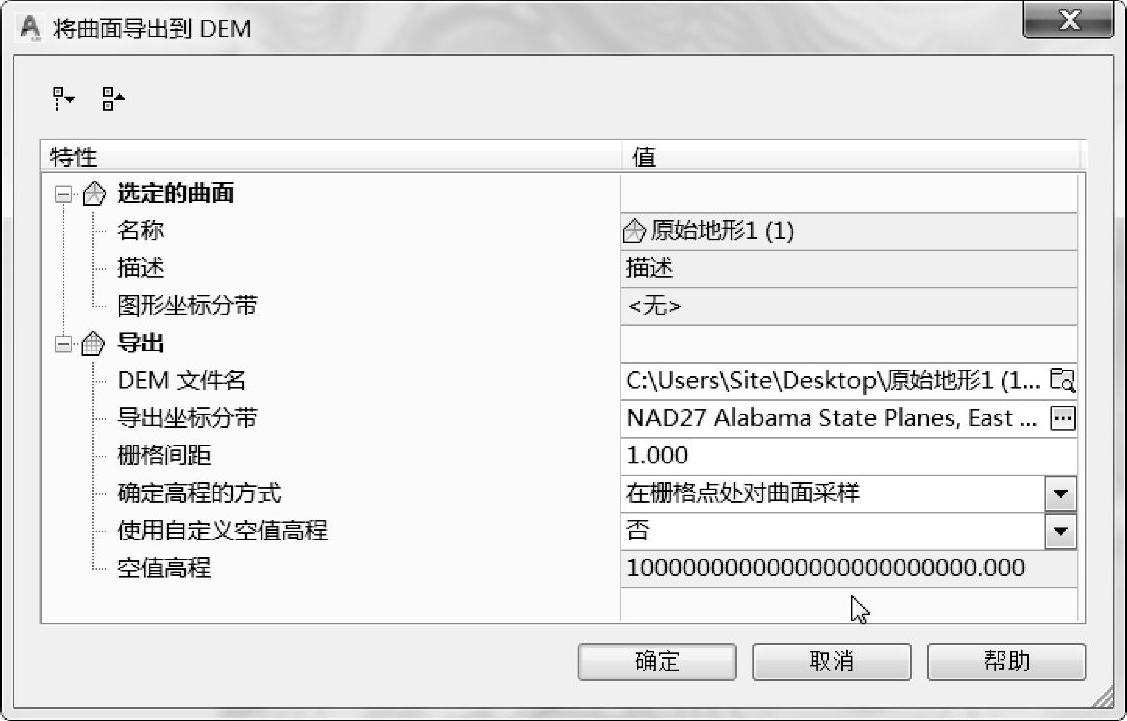

图8.2-16 DEM格式导出选项

➢打开Map 3D，在数据加载选择中添加光栅图像或者曲面连接。将前面创建的DEM文件加载到Map 3D当前图形中（图8.2-17）。

图8.2-17 在Map 3D中加载DEM文件

➢在Map 3D中打开样式编辑器，设置样式为“专题”，选择合适的专题样式或者自定义样式（图8.2-18）。常用的是样式是：USGS国家地图调色板（图8.2-19）。设置完样式之后，可以将当前曲面样式调整为地图模式的效果（图8.2-20）。

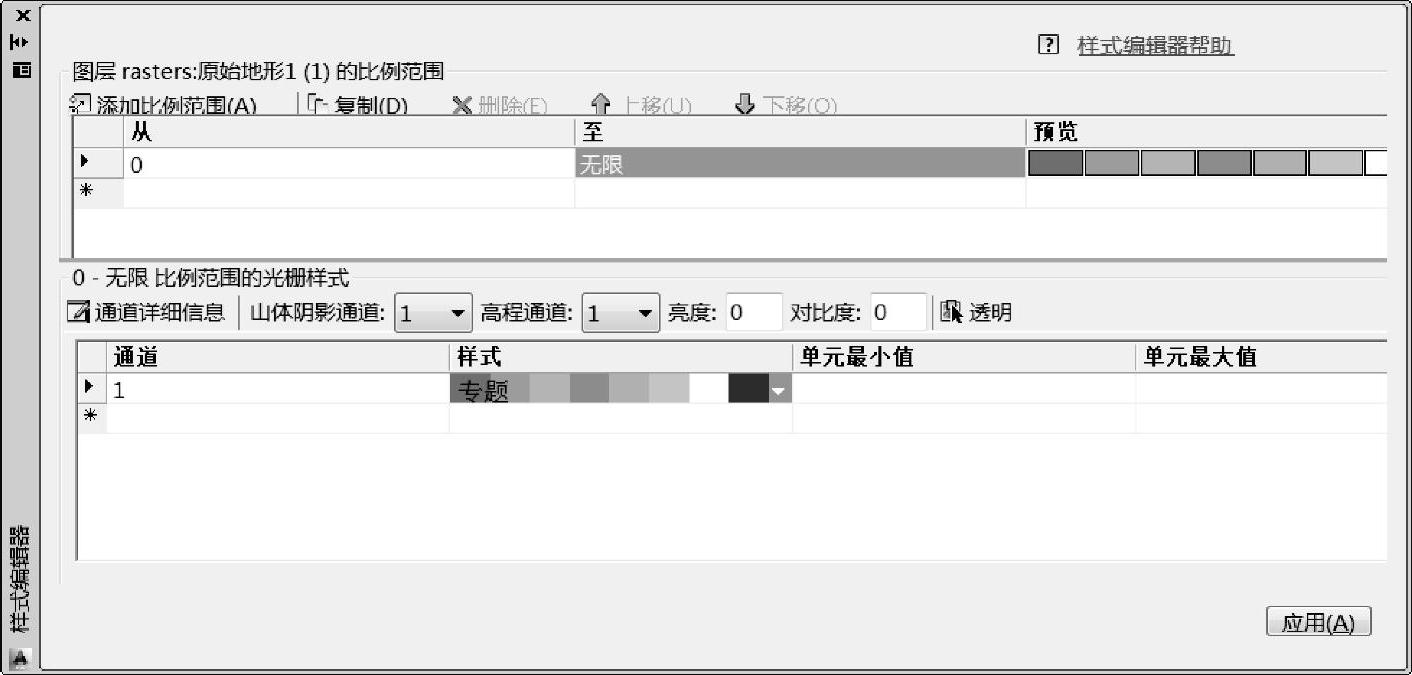

图8.2-18 样式编辑器

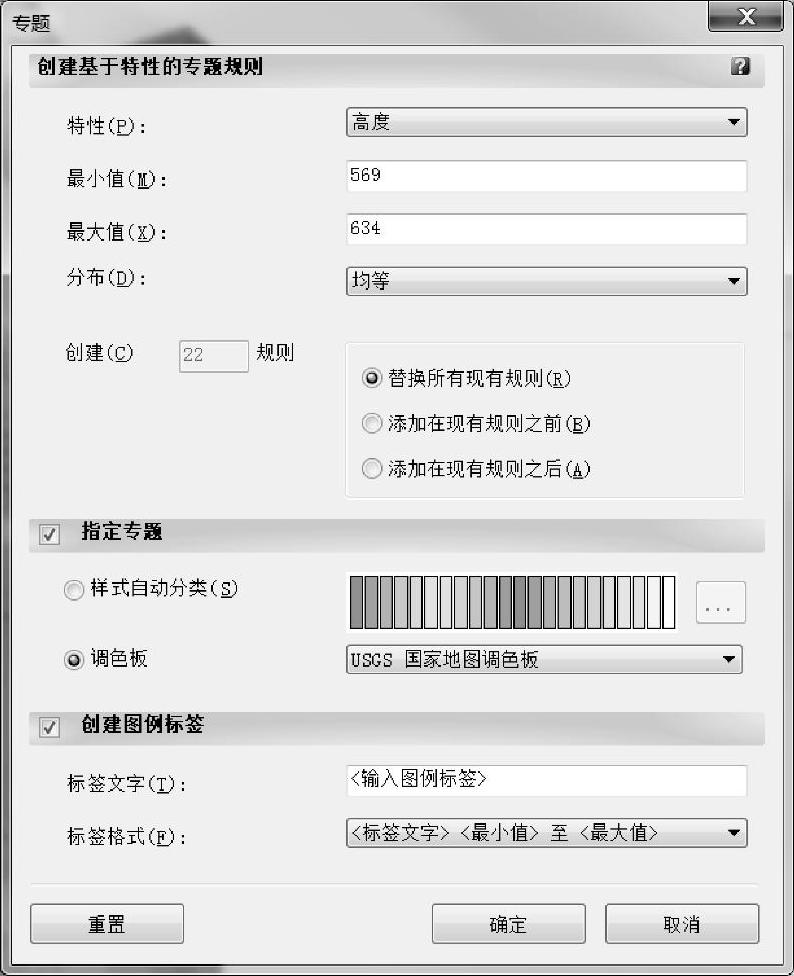

图8.2-19 选择地图样式

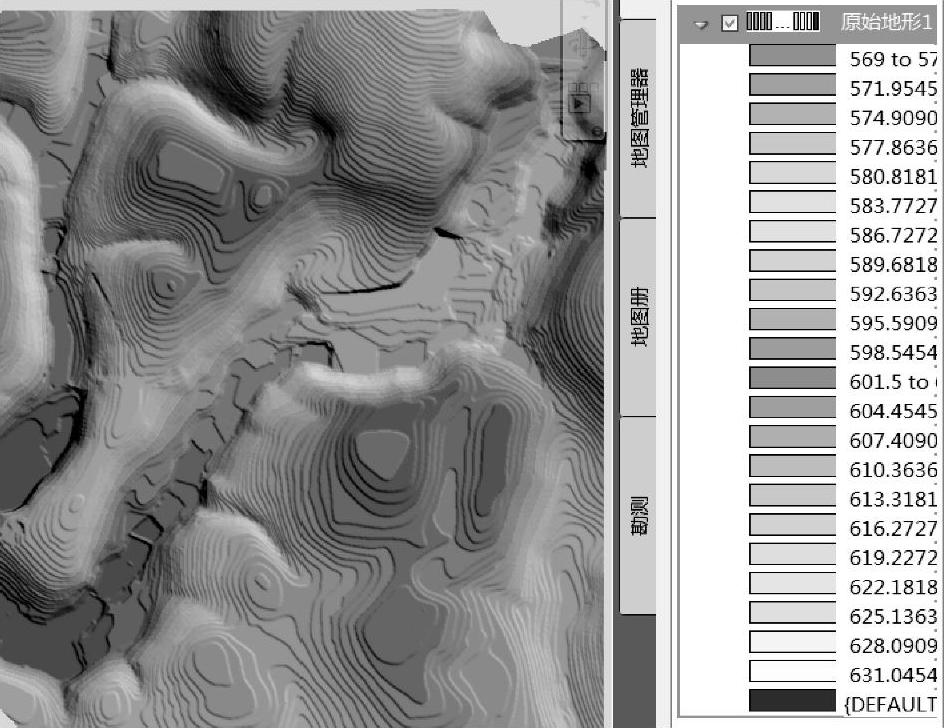

图8.2-20 在Map 3D中完成的地形效果
