6.2.1 纵断面特性
1.纵断面的类型
Civil 3D常用的纵断面类型和创建办法有四种：曲面纵断面、快速纵断面、设计纵断面、叠合纵断面。
■曲面纵断面：一般用于路线地面线的创建。例如在画剖面的时候经常要用到原始地形的剖面，这就可以用曲面纵断面创建。曲面纵断面一般是动态变化的，能够和原始对象保持联动更新。
■快速纵断面：常用于方案推敲阶段，可以快速地创建一个纵断面，快速纵断面不能永久保存，文件重新打开后会消失，因此快速纵断面多用在临时性方案查看时使用。
■设计纵断面：设计纵断面是根据确定的纵断面的一些控制要素（例如高程点、坡度等）绘制的纵断面，设计纵断面常用于道路设计标高等信息的表达。
■叠合纵断面：在一个纵断面图中显示不同路线的纵断面。
2.纵断面样式
不同的纵断面可以指定不同的显示样式。纵断面样式从形式上可以分为纵断面对象样式和纵断面标签样式。
（1）纵断面对象样式。纵断面对象样式主要控制“纵断面线”的显示样式，主要是设置颜色、线型、比例、线宽等。这里需要注意视图方向，纵断面有三个视图方向：模型、纵断面和横断面，需要用户根据需求在不同的视图方向中设置。
（2）纵断面标签样式。在道路设计中纵断面一般在直线上添加坡度和坡长，在坡度转折点添加变坡点高程和桩号，在凸曲线和凹曲线上添加竖曲线的数据。
（3）纵断面图。纵断面图用于管理图形中纵断面数据对象的图形显示。纵断面实际上是数据模型，通常含有很多数据，将有用的数据提取展示出来就是通过纵断面图来实现的。
纵断面图采用的是直角坐标系，以横轴表示里程，以纵轴表示高程。
纵断面图是由上、下两部分组成的。上半部分主要用来绘制纵断面和标注纵断面标签，例如道路设计中常用的原始地面线、设计路面线，可以给设计路面线添加坡度、坡长、交叉口位置和标高、竖曲线参数等信息。下半部分主要用来填写相关数据，一般表达的内容有：直线及平曲线、里程桩号、坡度/距离、填挖高度、地面标高、设计标高、地质情况说明等。
可以根据设计需要，在Civil 3D中定义好纵断面样式和特性，在纵断面图中选择相应的数据来完成纵断面图的设计。
3.纵断面图样式
纵断面图可以修改不同的显示方式（纵断面图样式），与纵断面图一样，纵断面图样式的修改也是分为上、下两部分。

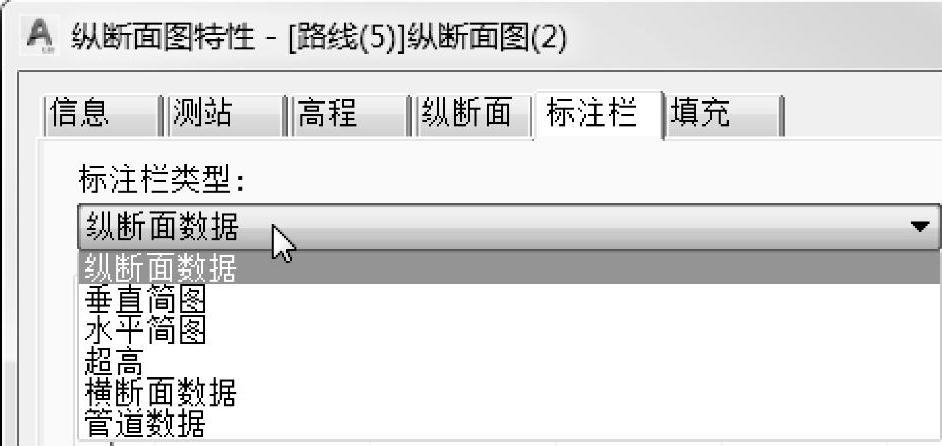

在纵断面图中“上半部分”的显示样式，可以控制纵断面图的横向和纵向比例、标题栏、栅格、颜色和线型等。“下半部分”主要显示纵断面图数据特性。这里最常用的设置是标注栏，主要是显示纵断面的各种详细数据和信息，Civil 3D提供了六种标注类型（图6.2-1）。
图6.2-1 纵断面图中不同的标记类型
