8.2.5  Civil 3D和NavisWorks数据交互

NavisWorks主要用于整合、浏览、查看和管理建筑工程过程中多种BIM模型和信息，提供功能强大且易学、易用的BIM管理平台，可以完成建筑工程项目中各环节的协调和管理工作。

NavisWorks的效果展示更偏向于场地漫游和场地施工动态演示，因为它有第三人称视角漫游和Timeliner时间进度模拟的功能，同时也支持.rvt、.dwg、.ifc以及卫片和点云等相关格式的模型导入，所以利用它可以更好地精细化场地设计汇报方案，通过游戏式的操作让听取汇报方案方可以自由地在设计场地上观察，利用“Timeliner”时间进度模拟功能生成的动画了解场地各地块及其上附着的建（构）筑物先后的施工顺序。

Navisworks另一个强大的功能是三维模型冲突检测，在Navisworks中可以完成三维场地中所指定任意两个选择集图元间的碰撞和冲突检测。

Navisworks支持直接将Civil 3D的.dwg文件导入，导入的文件在Navisworks中按照图层和对象在选择树中列出，导入的对象在其属性中可以查看Civil 3D对象的各种参数（图8.2-31）。

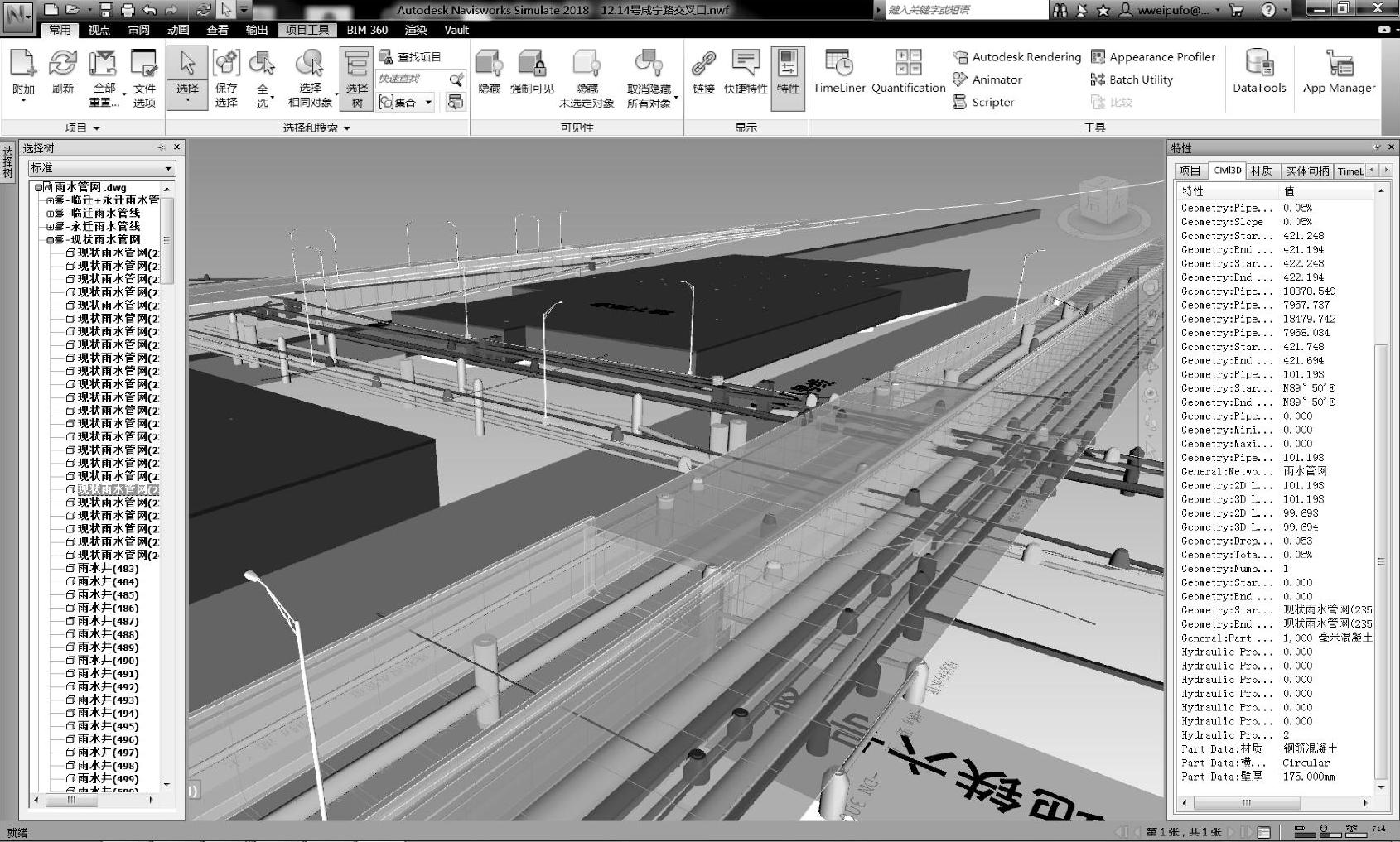

图8.2-31 Navisworks综合的Civil 3D管网和Revit建（构）筑物

在Navisworks中通过设置检测规则即可快速地完成不同选择集之间的冲突检测（图8.2-32），检测结果可以在三维环境中查看（图8.2-33），也可以输出相关报告。

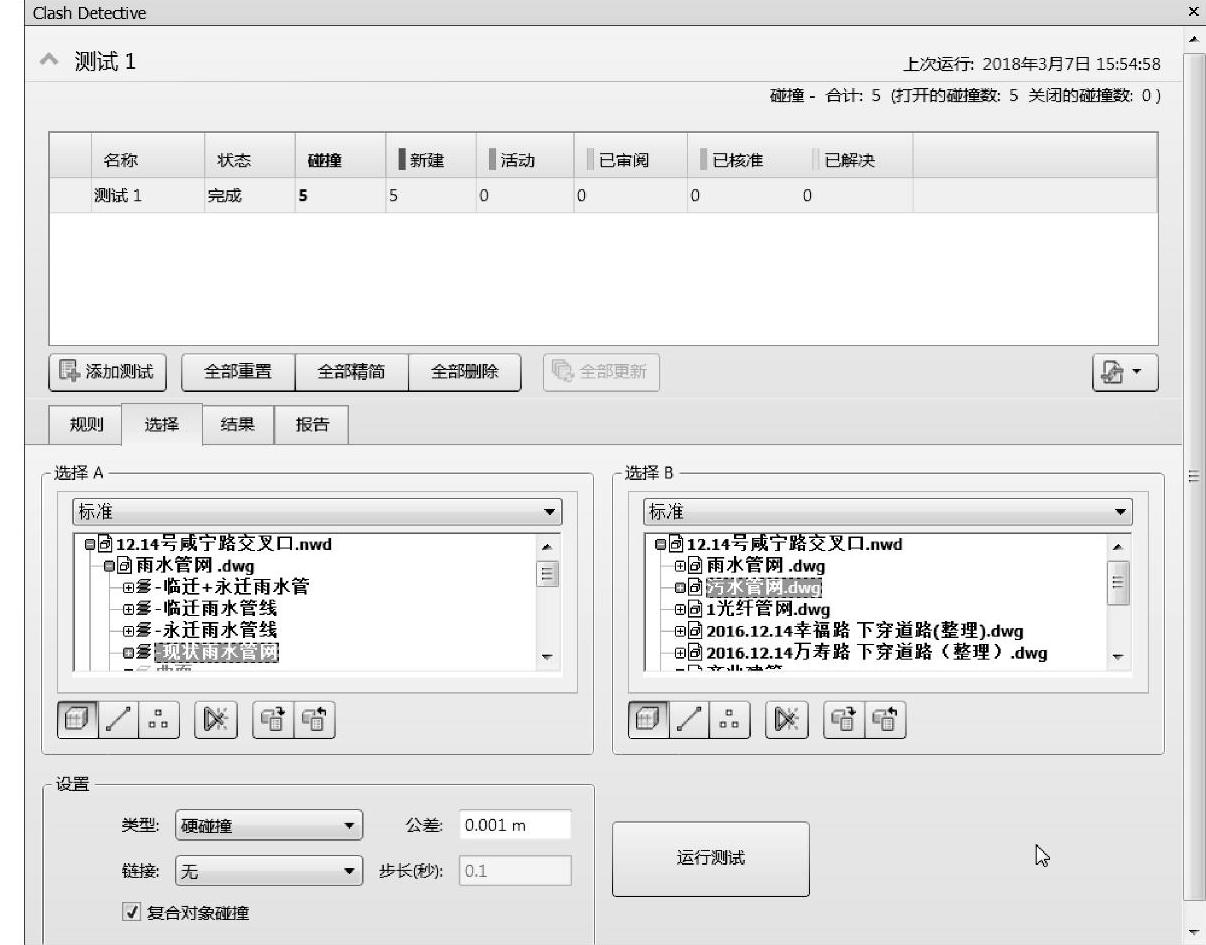

图8.2-32 设置碰撞规则

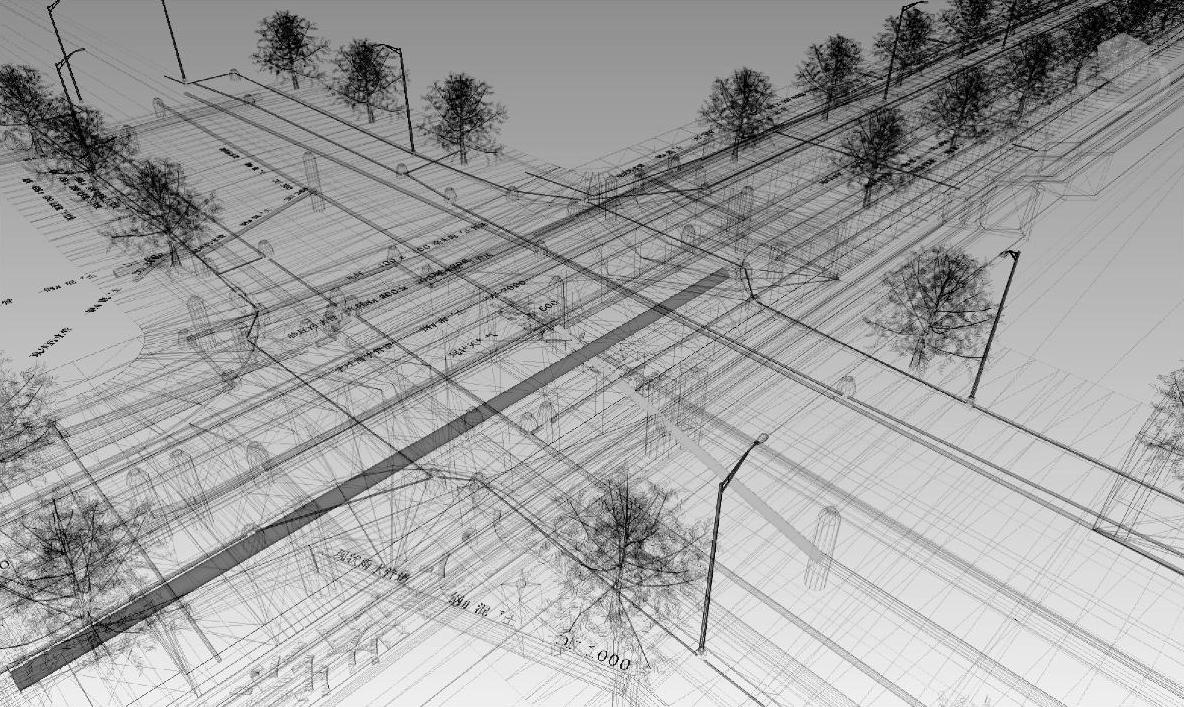

图8.2-33 碰撞检测的结果
