5.2.1  概述

创建场地设计模型最常用的方法是利用放坡对象来完成场地模型的模拟。通过放坡命令可以更加高效、准确地完成场地模型的创建。通过放坡命令也可以创建设计曲面、计算和平衡土方工程量。与Civil 3D中其他类型的对象一样，放坡对象也具有自己的特性和行为。

放坡对象通常由放坡基准线、目标线和若干条投影线组成。通过基准线进行投影放坡，基准线可以是任何开放或封闭的线型对象，但无论是哪种线型对象都需要转换为要素线或地块线才能进行放坡。目标线即从基准线投影到放坡目标的线型对象，放坡的目标有四种，分别为曲面、高程、距离和绝对高程。伴随着放坡目标的不同，基准线也会呈现出不同的线型对象（图5.2-1）。

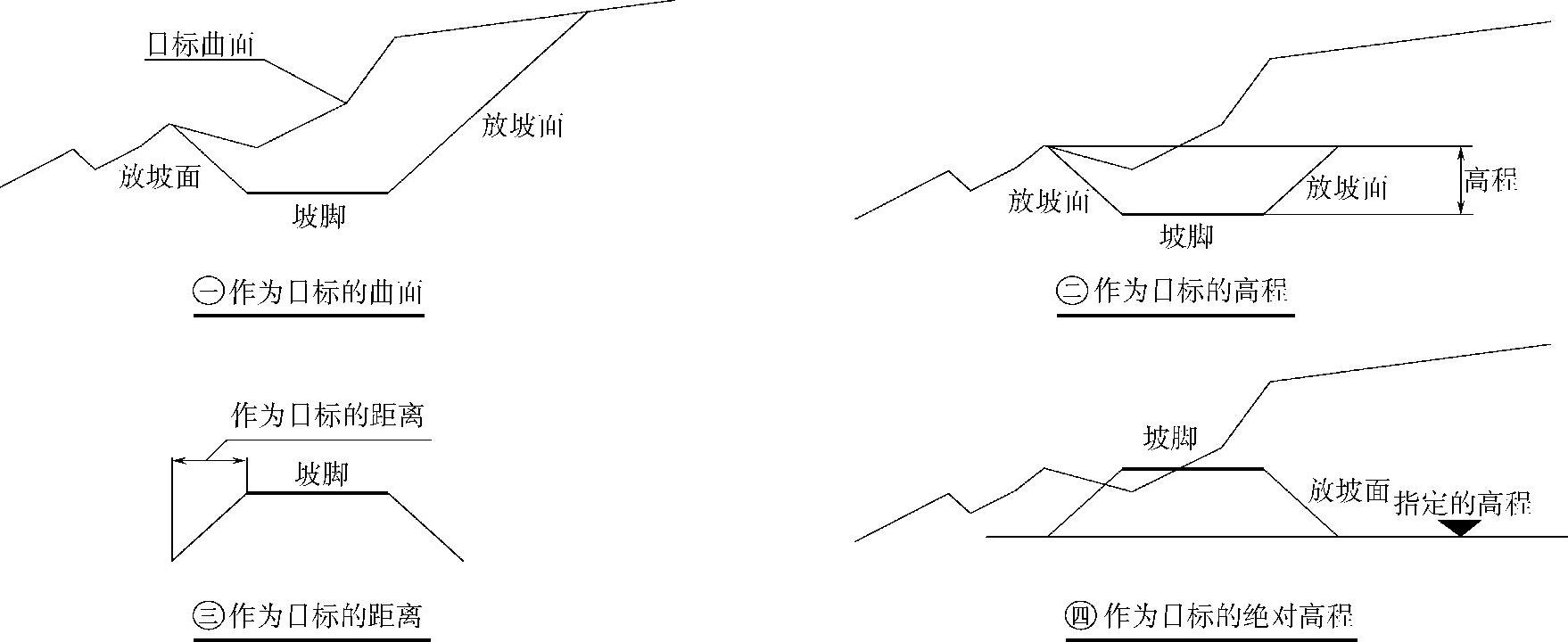

图5.2-1 四个放坡目标：曲面、高程、距离和绝对高程

投影线即连接基准线和目标线的直线段，投影线通常的表示方式为一长一短按相等间距均匀排列布置，放坡形成的对象如图5.2-2所示。
