6.7.4 基础设施编辑器（Infrastructure Parts Editor）
基础设施构件编辑器就是新的创建管网部件的软件。基础设施构件编辑器是Civil 3D Update2018.1中的功能，Civil 3D用户要使用此程序，需要安装该Update更新。

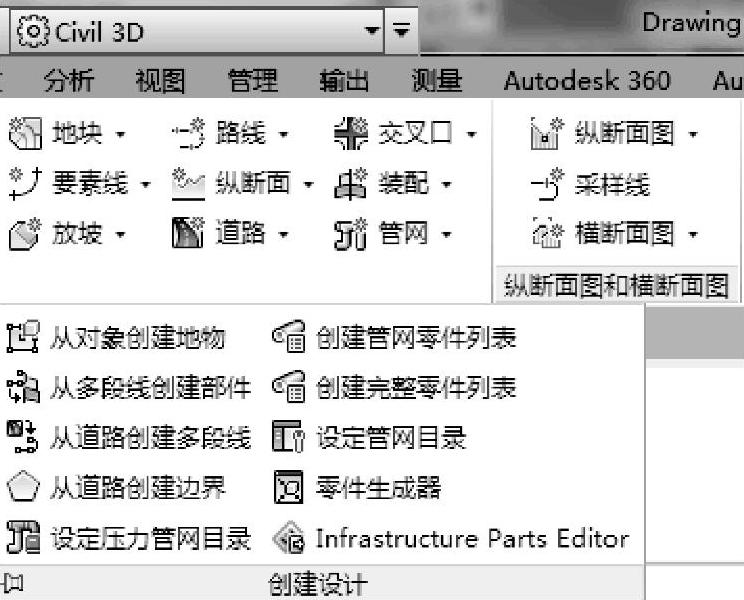

基础设施构件编辑器（如图6.7-39所示，本小结的所有截图均使用本编委汉化版，仅供参考）一旦安装基础设施构件编辑器，可以通过在Civil 3D创建设计中打开（如图6.7-40）或直接在开始菜单中所有程序找到Autodesk Project Infrastructure Parts Editor文件夹下打开Infrastructure Parts Editor。

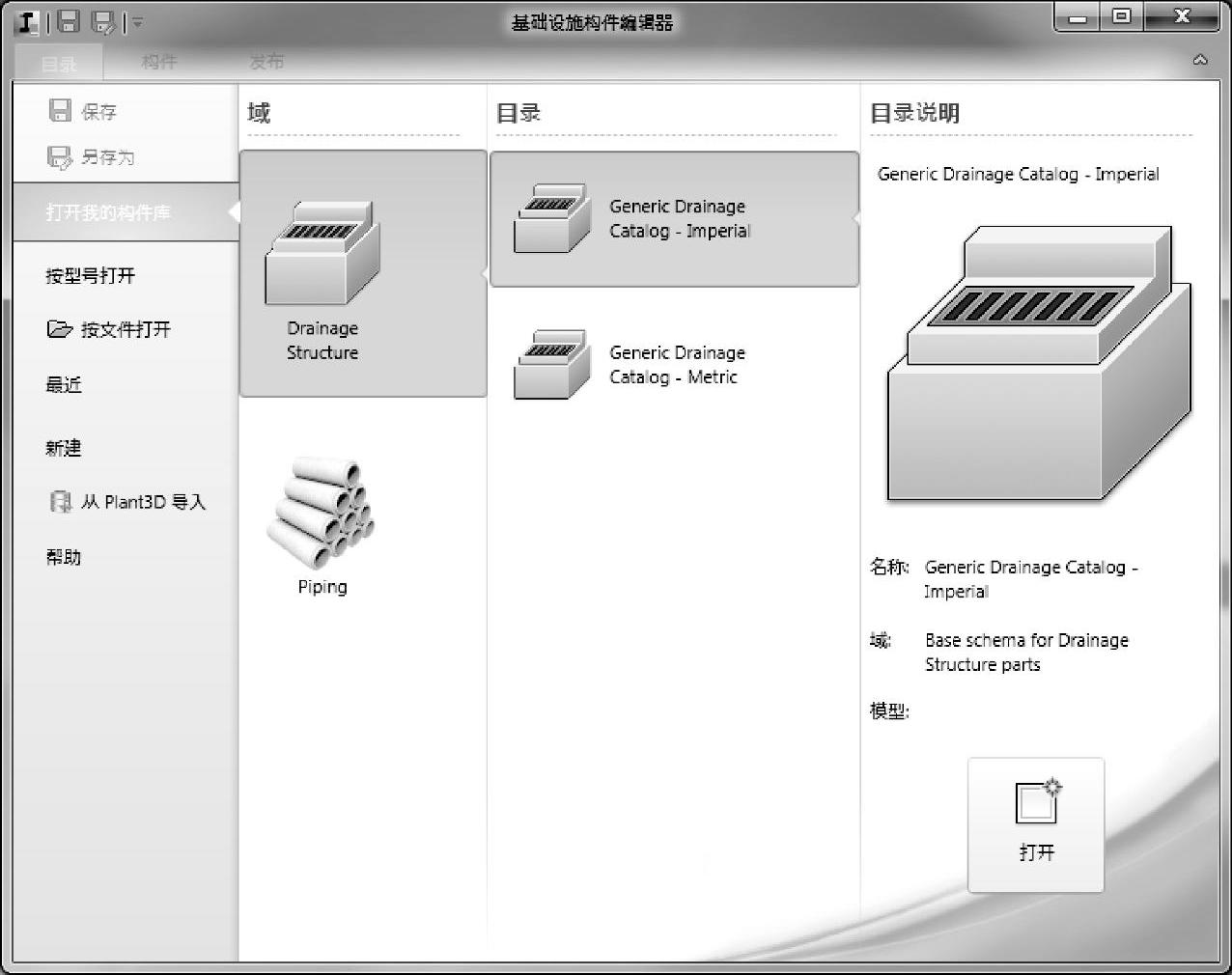

图6.7-39 基础设施构件编辑器
图6.7-40 启动程序
在基础设施构件编辑器中，有下列三种方法可以检查、修改和发布零件：
①打开“我的构件库”使用公制或英制单位的排水结构和管道目录库。
②按型号打开和修改零件目录，与一个特定的Autodesk InfraWorks模型关联。
③从按文件打开本地系统中的一部分目录文件.ICBT格式。
在基础设施构建编辑器中，可以创建两种类型，一种是排水结构，另一种是管道。

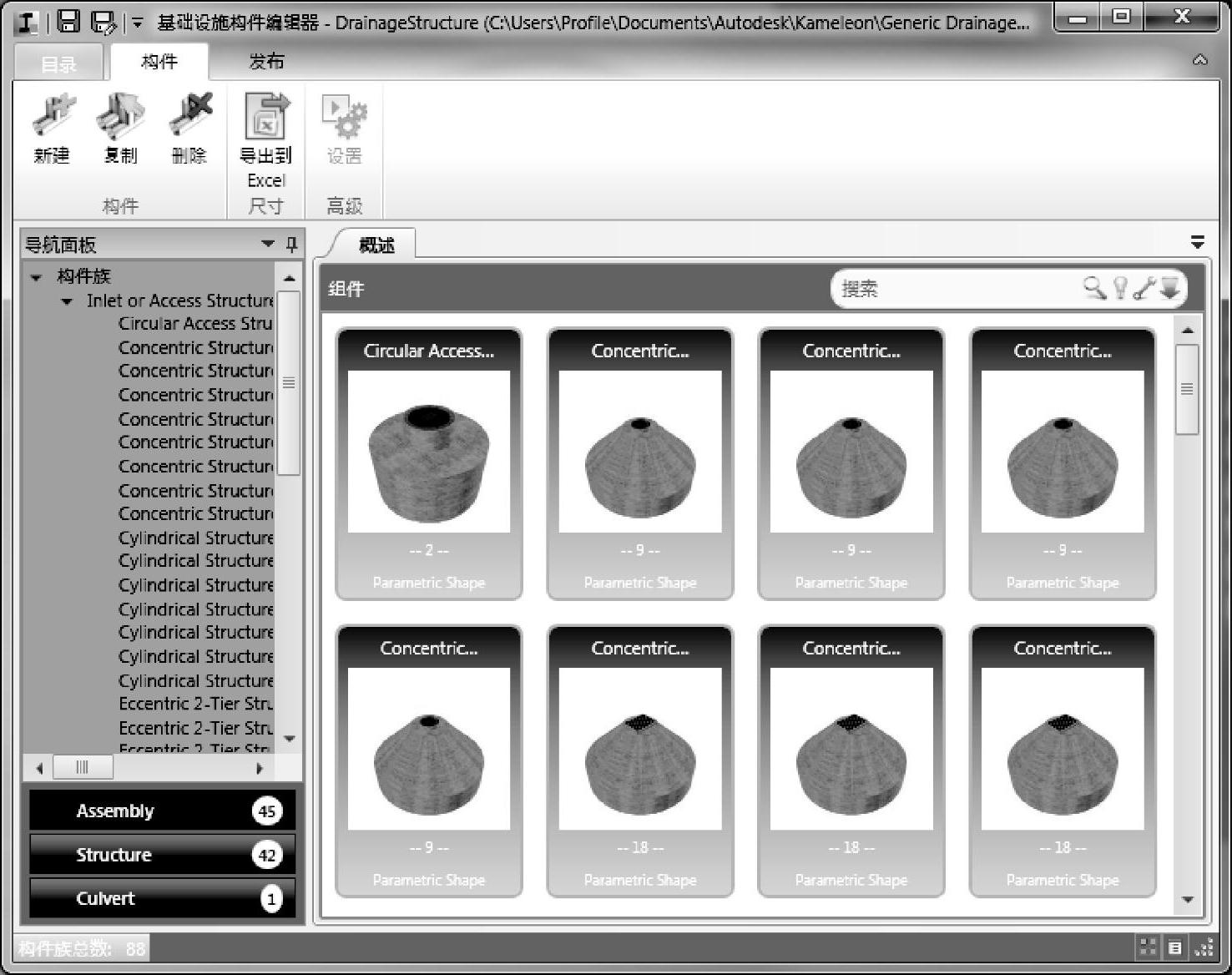

排水结构：排水结构是由装配、构件和涵洞在零件编辑器的导航面板中组成的（图6.7-41）。
图6.7-41 排水结构
管道：管道是由管道、管件（三通、四通如图6.7-42所示）、设备附件（消火栓、阀门如图6.7-43所示）等组成的。

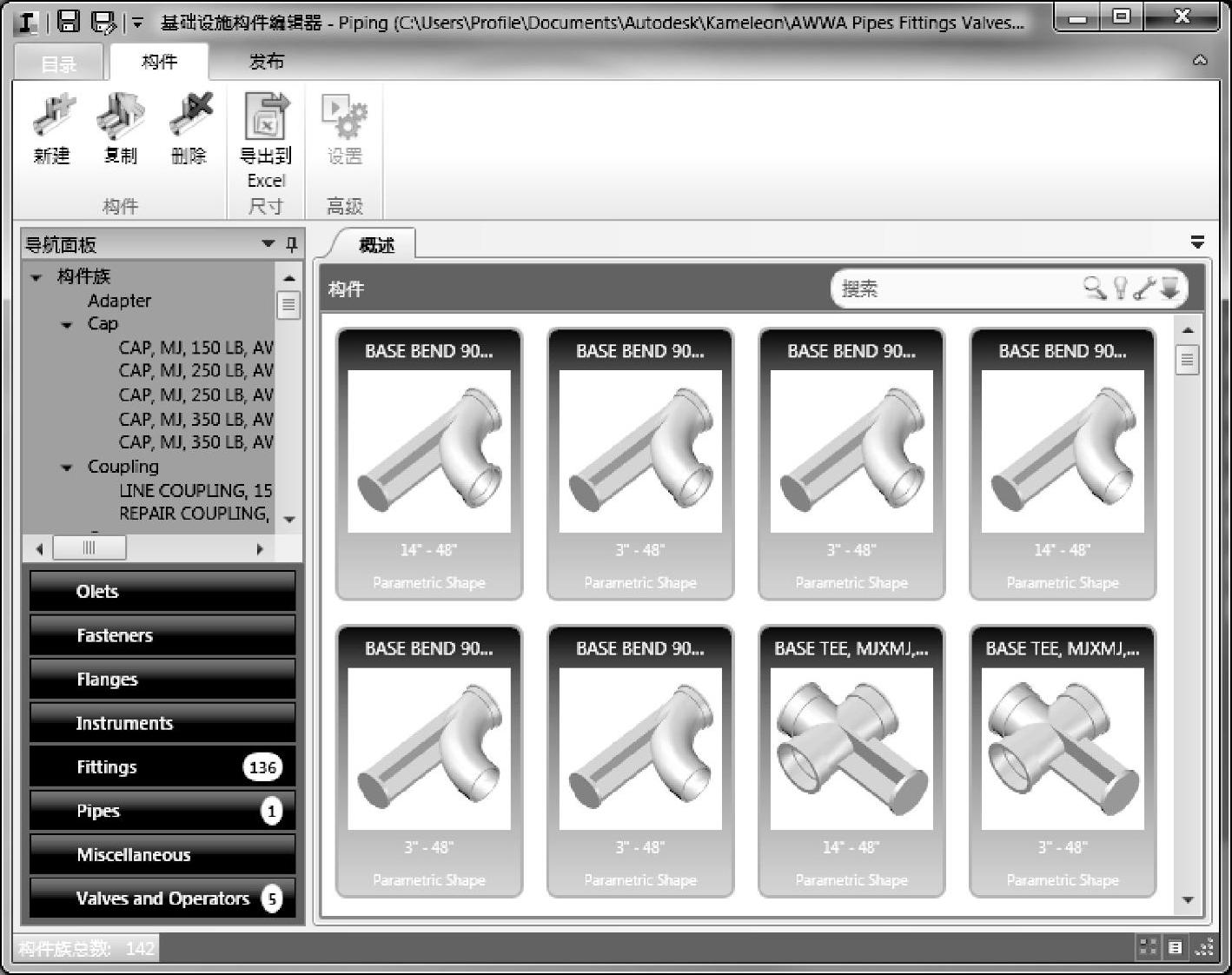

图6.7-42 管件

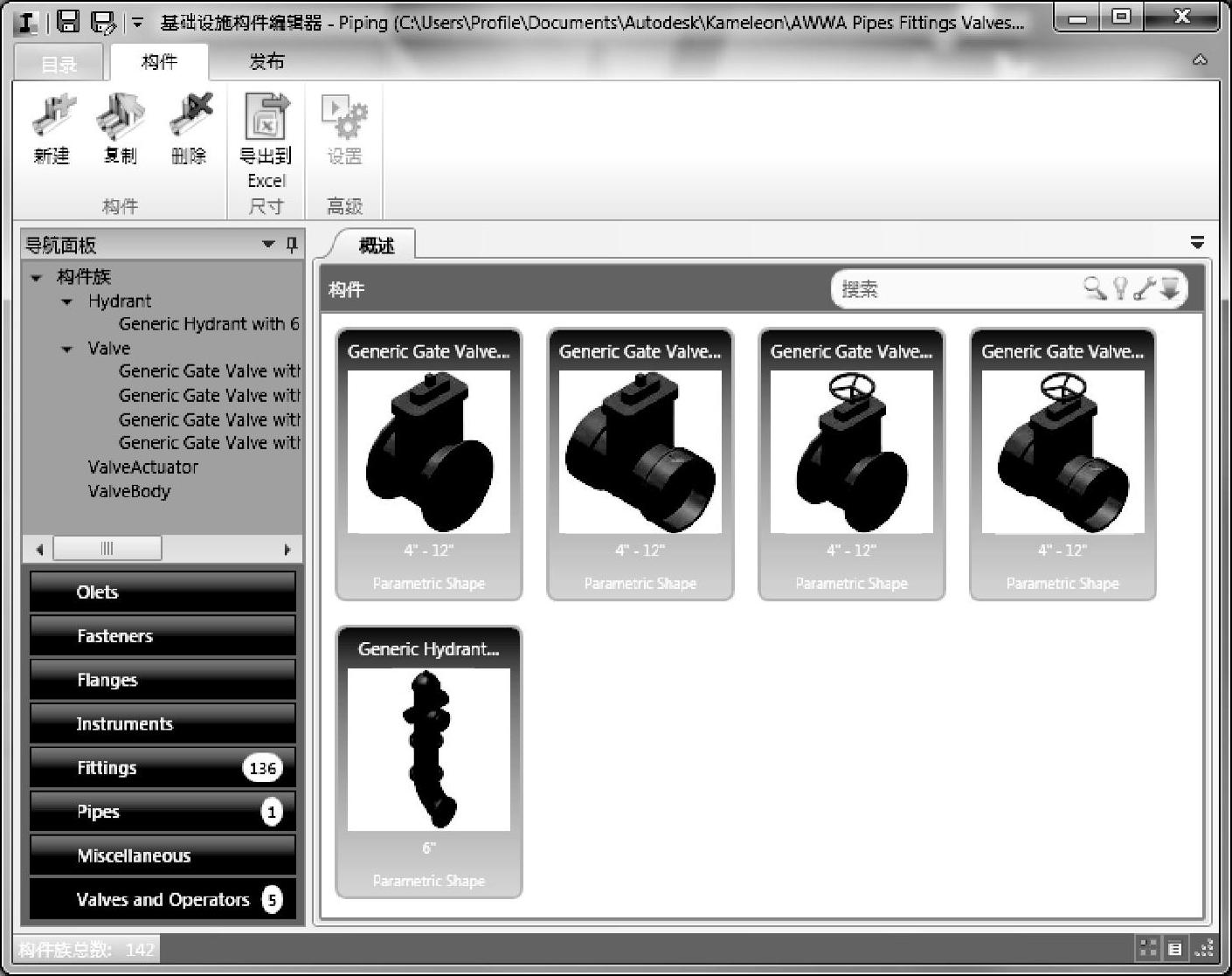

图6.7-43 设备附件
1.在基础设施构建编辑器中创建新的零件目录步骤
（1）打开基础设施构建编辑器。
（2）在目录选项卡中，单击“新建”。
（3）选择排水结构或管道。
（4）单击创建。例如选择排水结构，弹出如图6.7-44所示的对话框，指定文件名、描述、单位，点击“确定”。
图6.7-44 零件目录

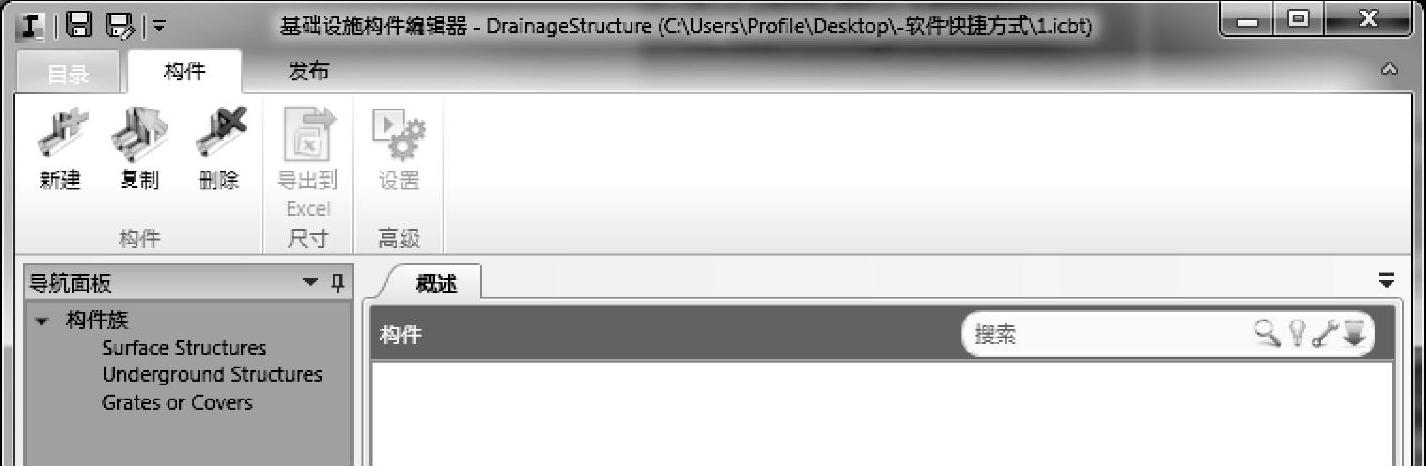

（5）确定之后，弹出如图6.7-45所示的对话框，就可以在导航面板中，新建零件族。
图6.7-45 创建排水结构零件对话框
注意：零件族是一组相似的零件，其大小各不相同。建议在任何自定义部件中创建新的目录，或者创建现有部件目录的副本，而不是修改默认的部件目录。
在排水结构中，一个排水结构是一个装配，一个装配是由井盖、底座构件、下部结构三个组件组合而成。创建装配——排水结构的具体方法如下：
①打开基础设施构建编辑器。
②在目录中，单击打开“零件族库”，如果用户有要修改的特定目录，也可以按文件打开或按模型打开。
③单击选择结构域（英制或公制零件目录，取决于用户的项目参数）。
④点击模型中的打开。
⑤单击Assembly，选择任意装配，可以在此装配上新建、复制或删除，单击“新建”，输入组件名称为样例。

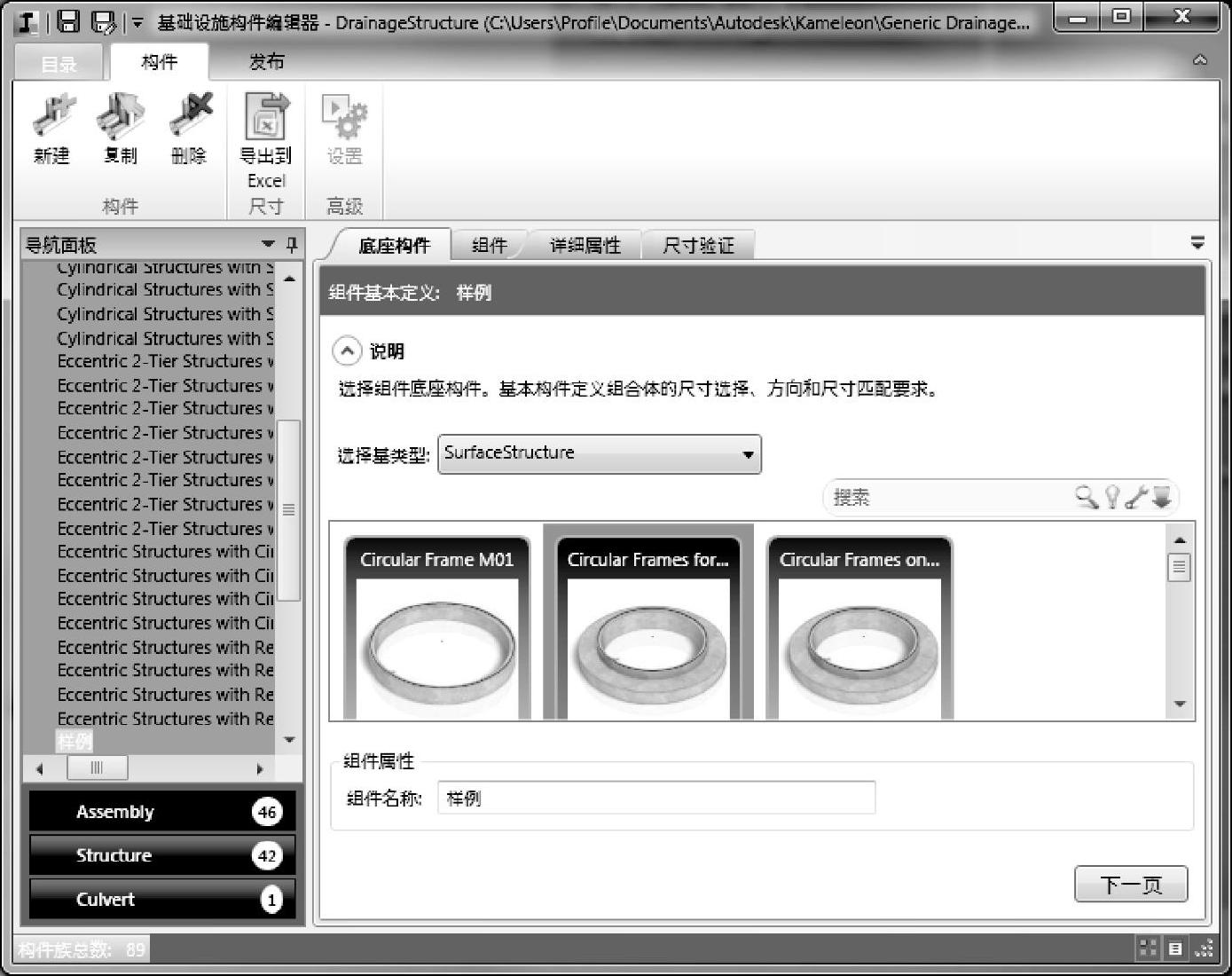

⑥在装配中，需要添加构件，先选择一个底座构件，输入组件的名称（如图6.7-46所示）。单击“下一页”。

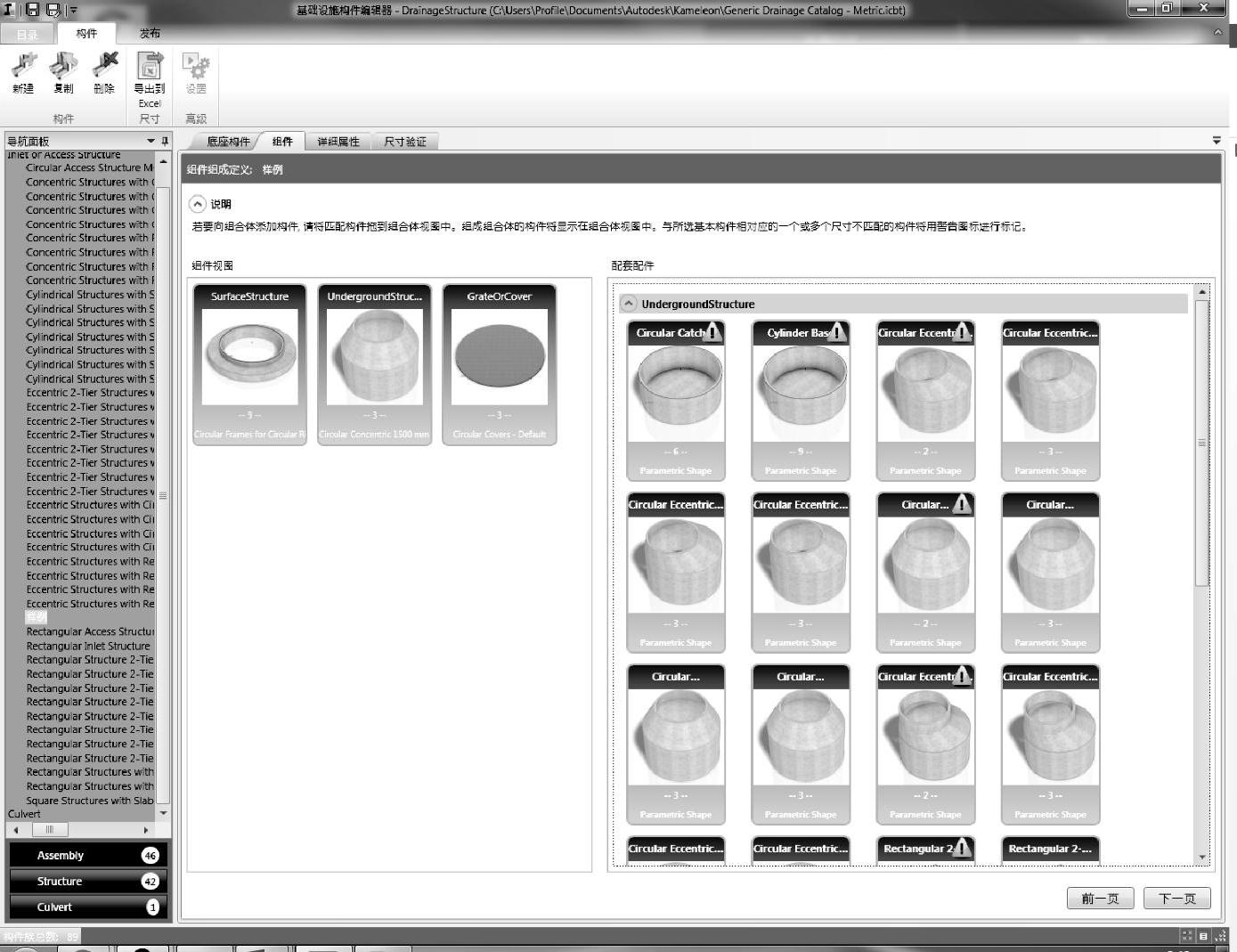

⑦在组件中，选择能与底座构件相匹配的下部结构和井盖，带有感叹号的是不能与底座结构形成匹配的装配，只能选择非感叹号的组件，如图6.7-47所示，选择好之后，单击“下一页”。
图6.7-46 底座构件
图6.7-47 组件
⑧在详细属性中，添加详细信息，单击“下一页”。
⑨在验证尺寸中，完成验证，可以在组件视图中，进行查看（图6.7-48），单击“完成”，即可完成装配。

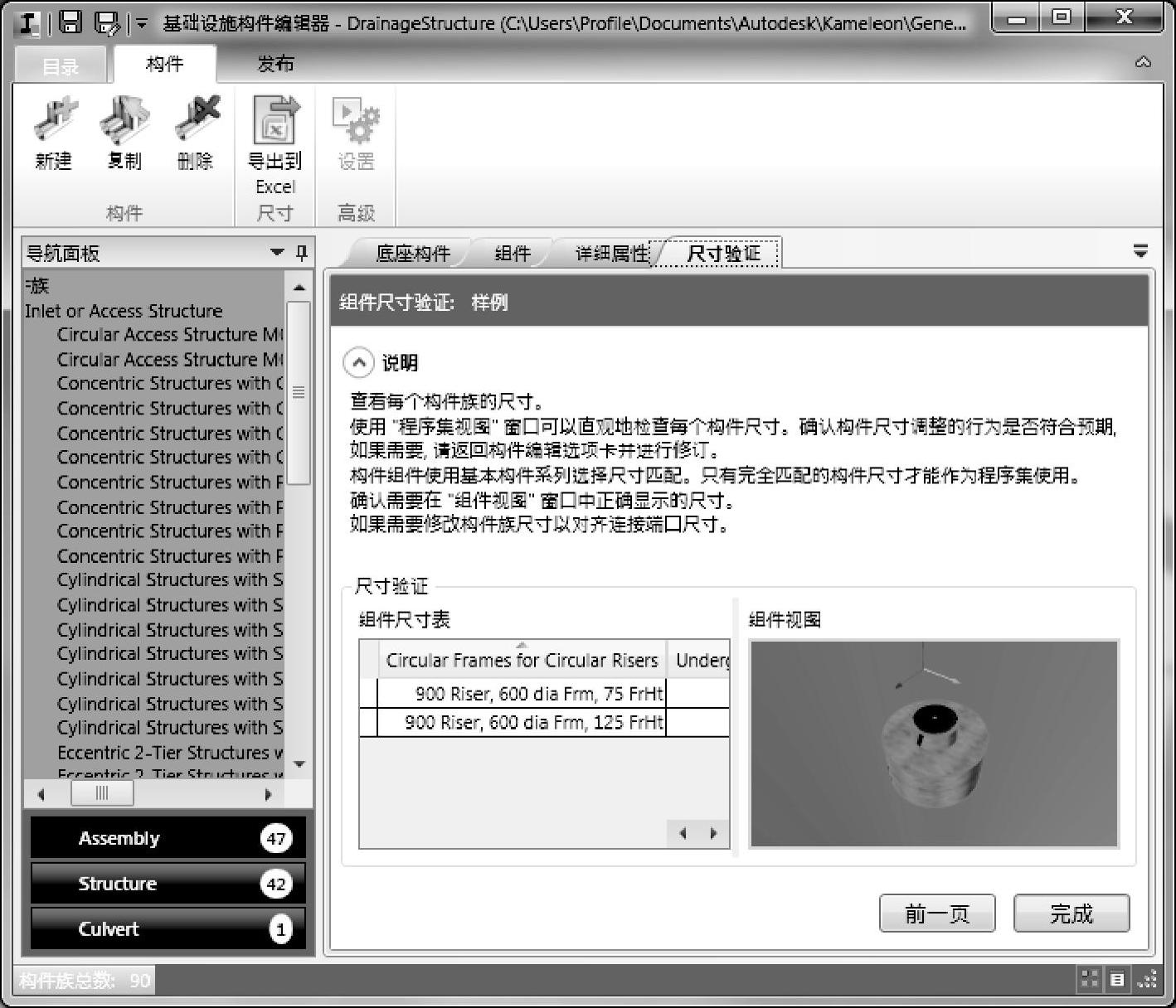

图6.7-48 完成装配

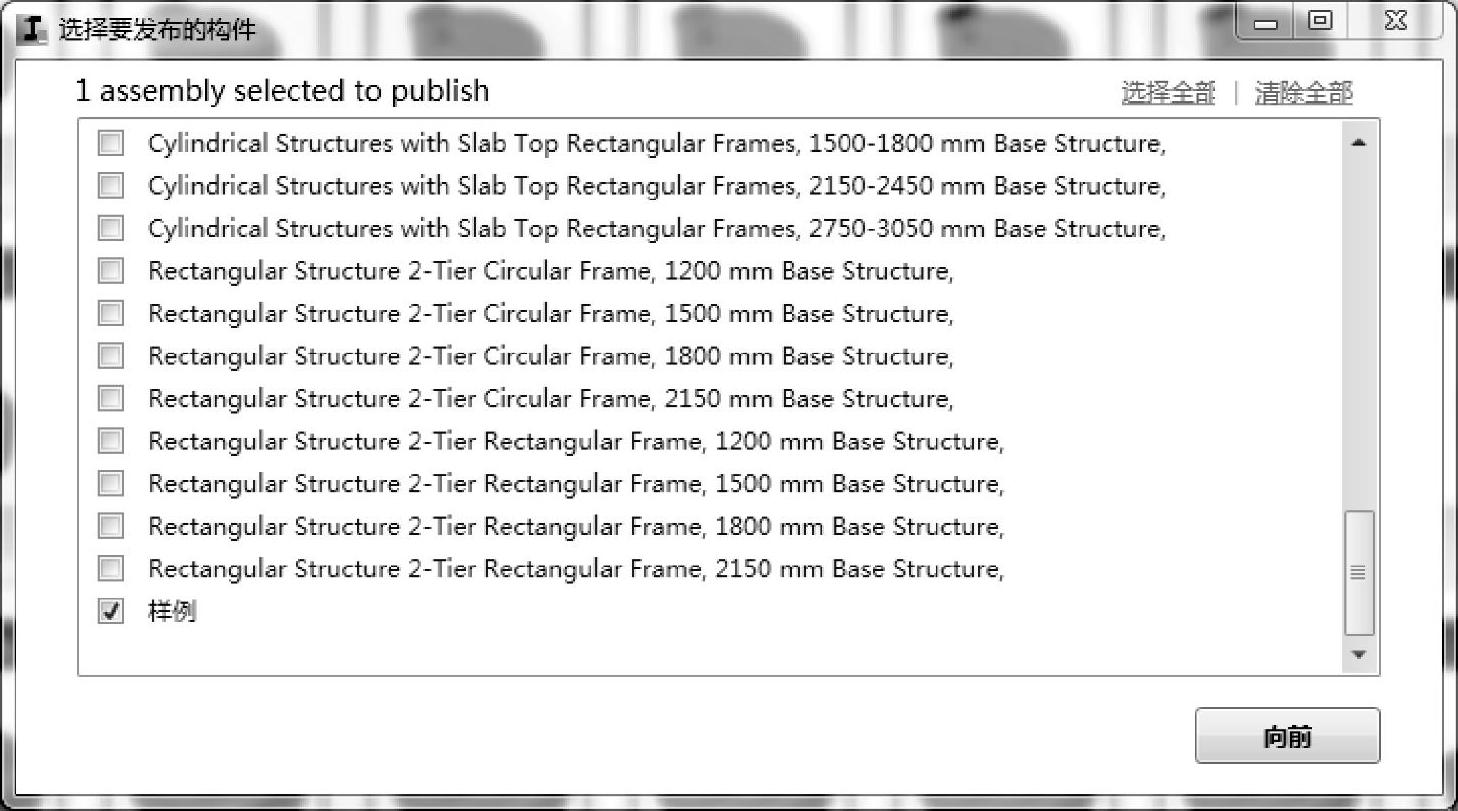

⑩在Assembly中，找到组建的名称，单击鼠标右键，选择“发布”，或者直接选择装配，在菜单栏点击“发布”，会弹出发布对话框，如图6.7-49所示，单击“下一步”。

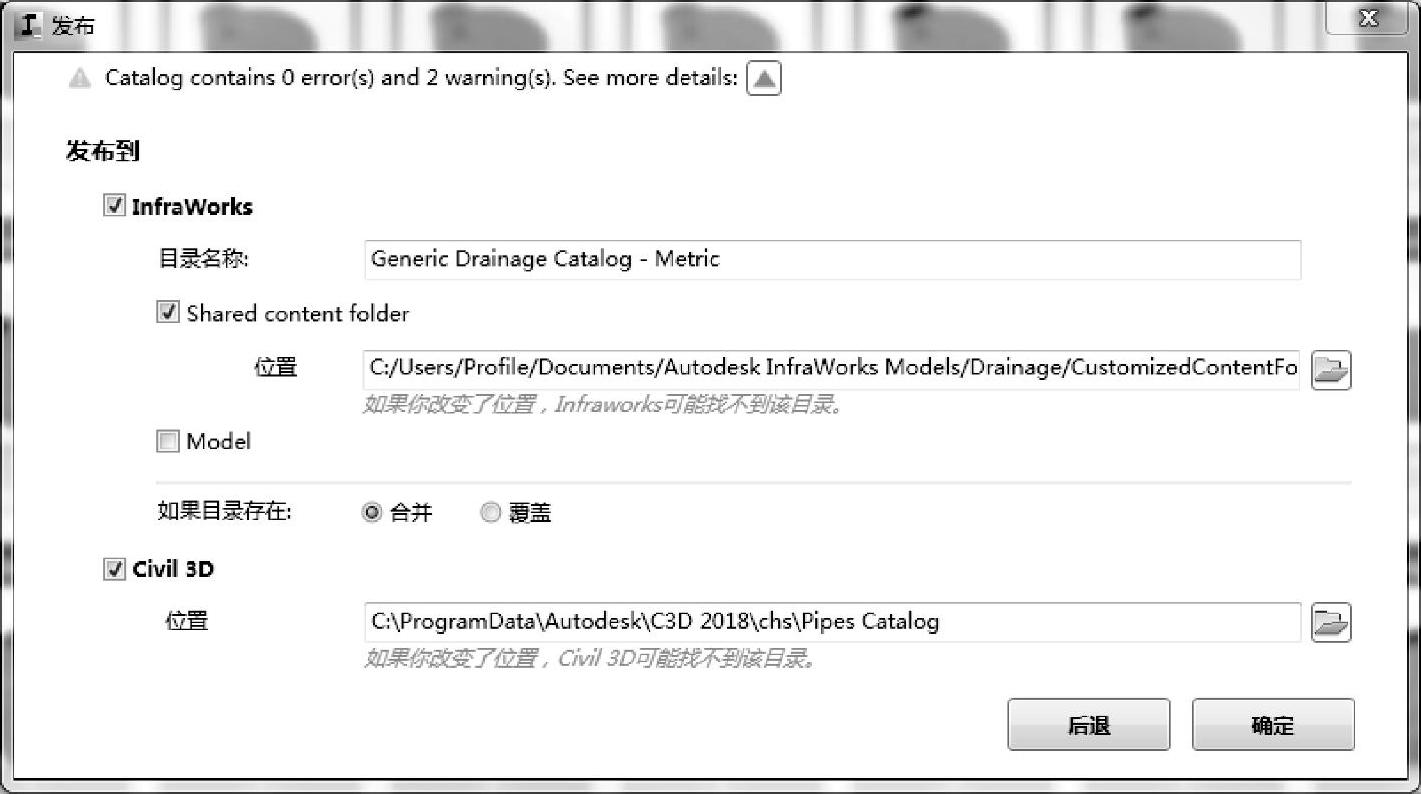

图6.7-49 发布对话框
■勾选“Civil 3D”（图6.7-50），单击“确定”，就生成了零件，在创建管网的过程中，需要应用此零件时，需要将零件目录指定到此文件夹即可应用此零件。
图6.7-50 发布选项
2.构件的创建方法
（1）重复前文“装配—排水结构”创建中的步骤①～④。
（2）选择“Structure”，在“Structure”中选择要新建、复制或者删除的构件形状，例如新建底部基座结构。
（3）在形状中，选择一个类似的族形状或者新建形状模型，单击“下一步”。
（4）在详细属性中，添加详细的信息，添加完成，单击“下一步”。
（5）在构件编辑中，添加构件的尺寸，此构件的相关尺寸信息可以导出到Excel进行编辑，编辑完成之后，再导入进来，添加完构件相关尺寸信息之后，点击“下一页”。
（6）进行尺寸验证，验证之后，单击完成。
（7）确定之后，在导航面板中，就出现了新建的构件。
注意：仅有构件是不能够进行发布的，必须将构件组合成装配，才能进行发布。
3.创建管道域的方法
（1）打开基础设施构件编辑器。
（2）在目录中，单击打开“零件族库”，选择管道点击模型中的打开。
（3）选择要创建的管道、管件或设备附件，在此基础上新建、复制或者删除。
（4）根据选择的构件形状进行尺寸设定，最后再进行验证，方法与创建排水结构中的构件相同。
（5）创建好构件之后，就可以进行发布，发布的方法与排水结构中装配的发布方法相同。
4.在Civil 3D中应用基础设施编辑器发布的零件

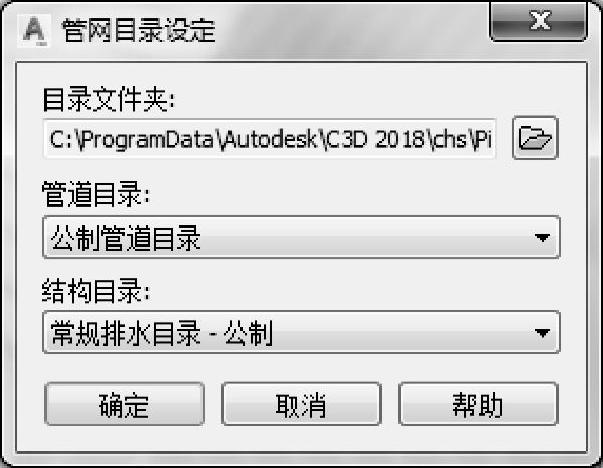

（1）在创建设计中的管网目录设定处（图6.7-51），将目录文件夹的位置导航到与发布Civil 3D的位置相一致。

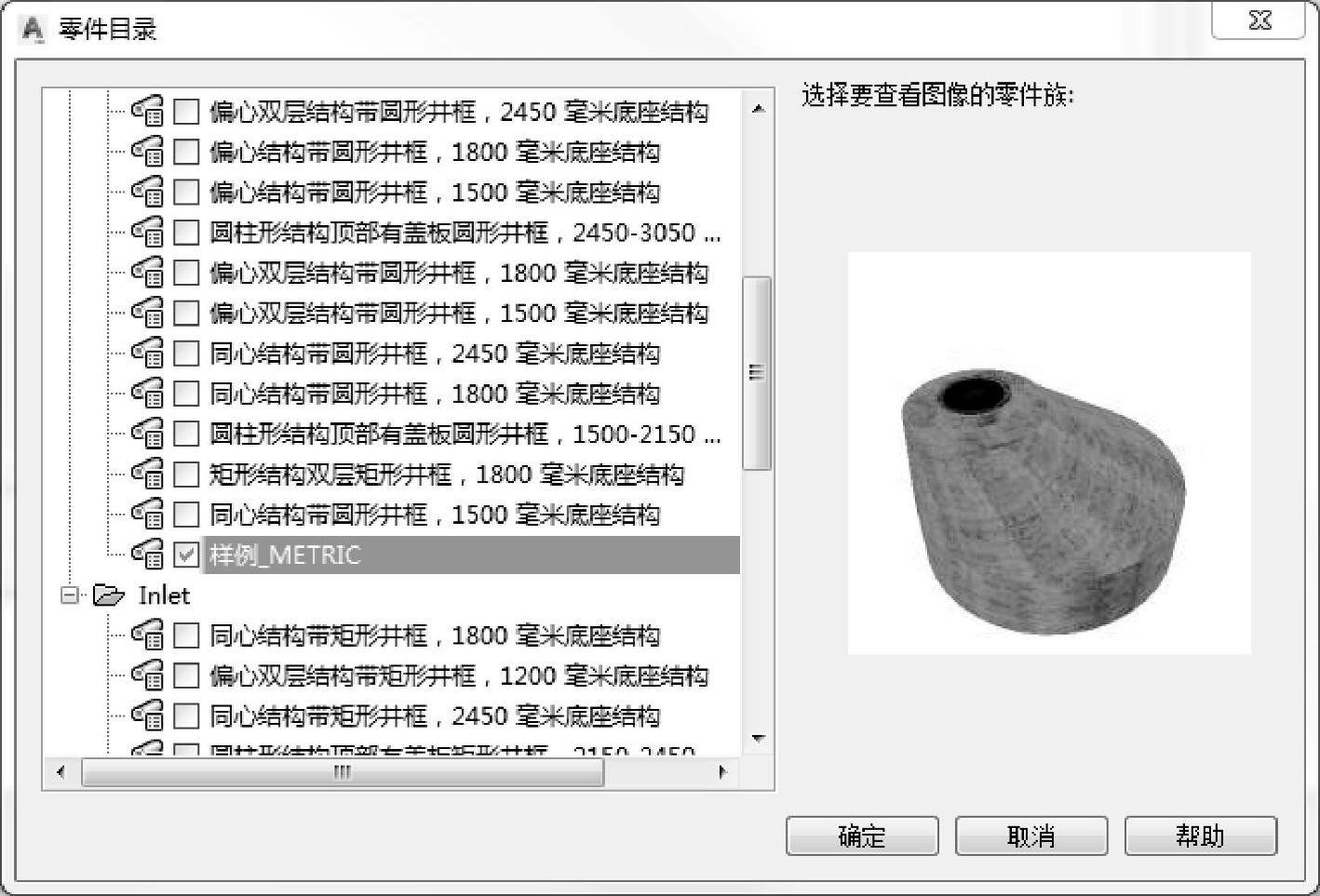

（2）在设定中，设置管网零件列表，在新建的零件列表中，添加零件，找到从基础设施构件编辑器发布的零件，进行“添加”（图6.7-52）。
（3）对此零件添加尺寸。
（4）创建“管网”。
图6.7-51 管网目录设定
图6.7-52 零件目录
