11.8.1 建筑地坪模型创建
➢首先完成场地内建筑地坪模型。利用要素线可直接创建场地内建筑的地坪标高。创建地坪标高时确定室内外高差为0.3m。
➢以建筑C为例创建室外散水标高为“2094.60”的要素线，然后偏移一段微小的距离（模拟垂直），创建标高为“2094.90”的建筑室内地坪的要素线（图11.8-1）。创建完成的建筑地坪模型如图11.8-2所示。
图11.8-1 创建室内地坪要素线
➢利用同样的思路创建完其他建筑的地坪模型（图11.8-3），本场地中的建筑地坪模型有建筑物室内外高差为0.3m的，也有高出地面2m的平台，也有低于地面2m的低坑。

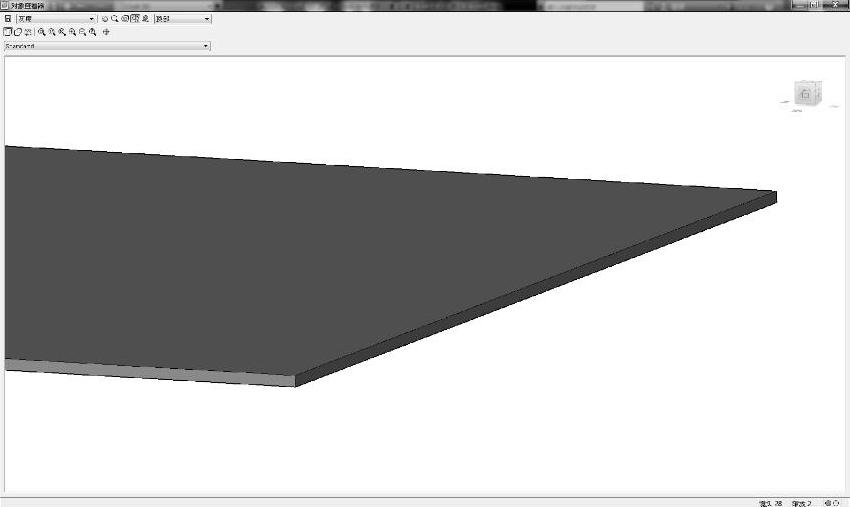

图11.8-2 添加散水后的曲面

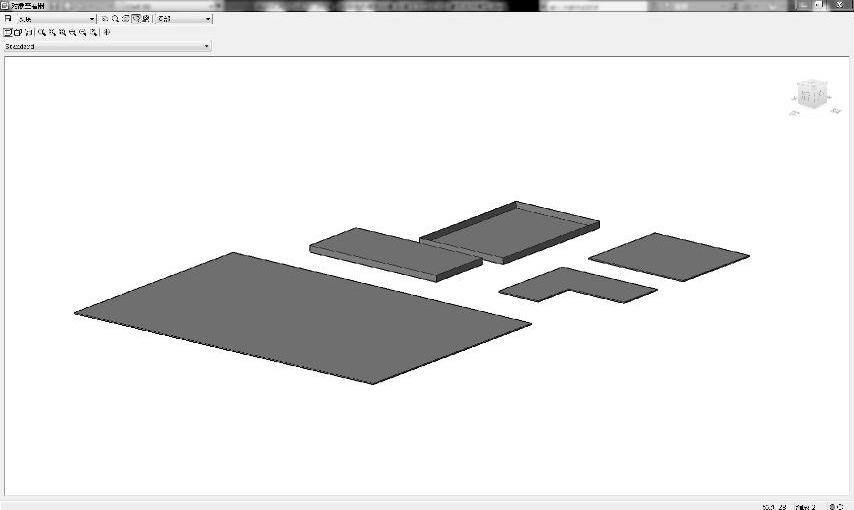

图11.8-3 厂区内的所有建（构）筑物地坪模型
将厂内模型和道路模型一同预览，效果如图11.8-4所示。

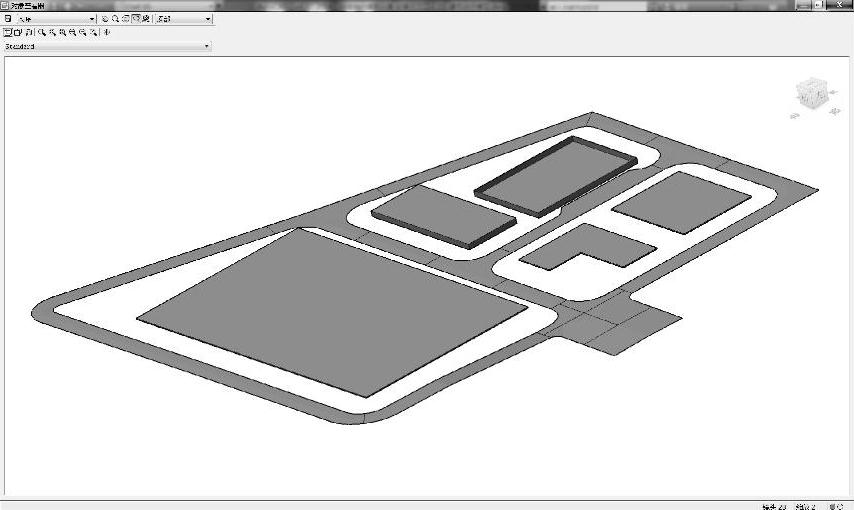

图11.8-4 道路曲面和地坪曲面
