11.11.1  土方量计算及方格网施工图

场地的土方施工图表示方法一般为方格网图，前文章节讲述过完成方格网施工图的几种不同的方法，这里就利用插件来完成方格网施工图的创建。

土方量计算依附于设计曲面，不同的设计曲面可以创建不同阶段和区域的土方施工图。

【特别提示】 在完成土方施工图的时候，建议利用数据快捷方式，将需要的曲面导入到新的图形中，而原始地形图以外部参照的形式导入到图形中，这样可以很大地提高电脑的运行速度（图11.11-1）。

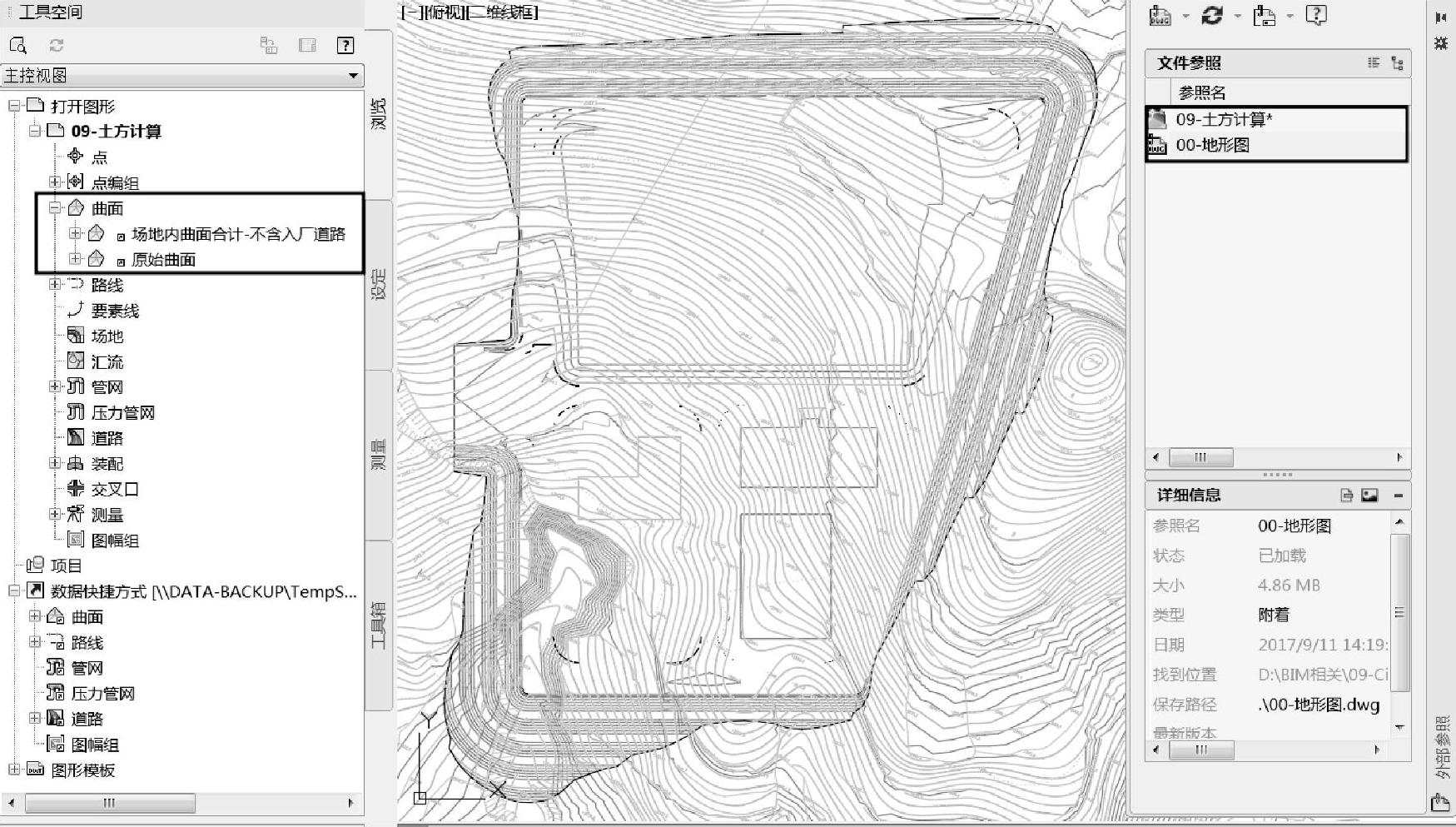

图11.11-1 创建好的原始曲面和设计曲面模型

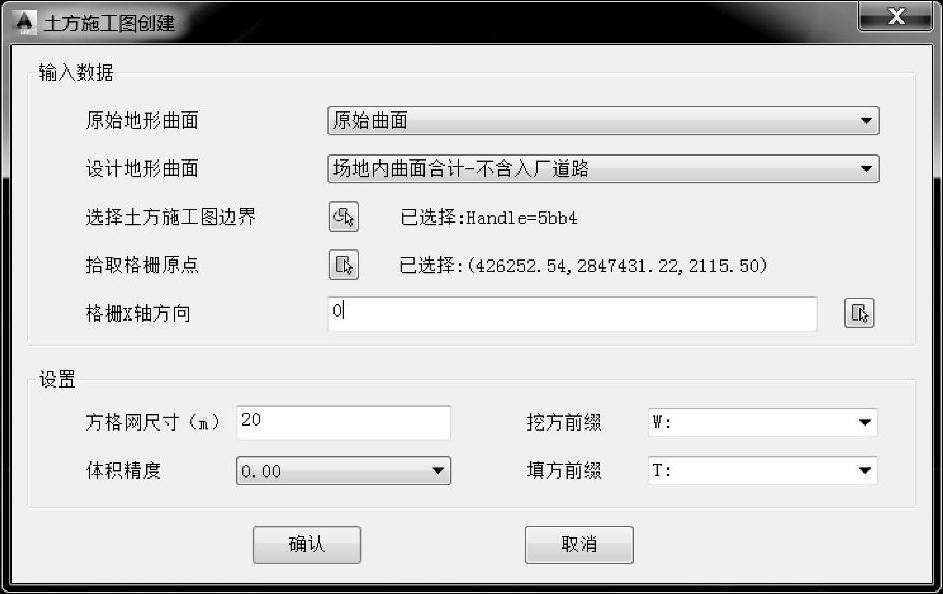

整理好设计曲面和原始曲面后，可利用土方量计算插件（图11.11-2）完成土方方格网施工图的创建（图11.11-3）。

创建完土方方格网施工图之后，需要完成场地余土工程量的计算和土方量平衡表的设计。关于余土工程量的计算和土方量平衡表这里不再详述。

图11.11-2 土方量计算插件
