11.3.2  原始曲面分析

11.3.2 原始曲面分析

创建好原始曲面之后，可以使用创建的曲面对场地的高程、坡度、坡向、汇水进行分析。原始曲面的高程、坡度、坡向分析都是相同的步骤，下面就以高程分析举例来说明原始场地分析的方法。

1.新建曲面样式

新建一个“高程分析”的曲面样式。在“分析”选项中将色彩方案改为“彩虹色”，显示类型改为“三维面”（图11.3-13）。

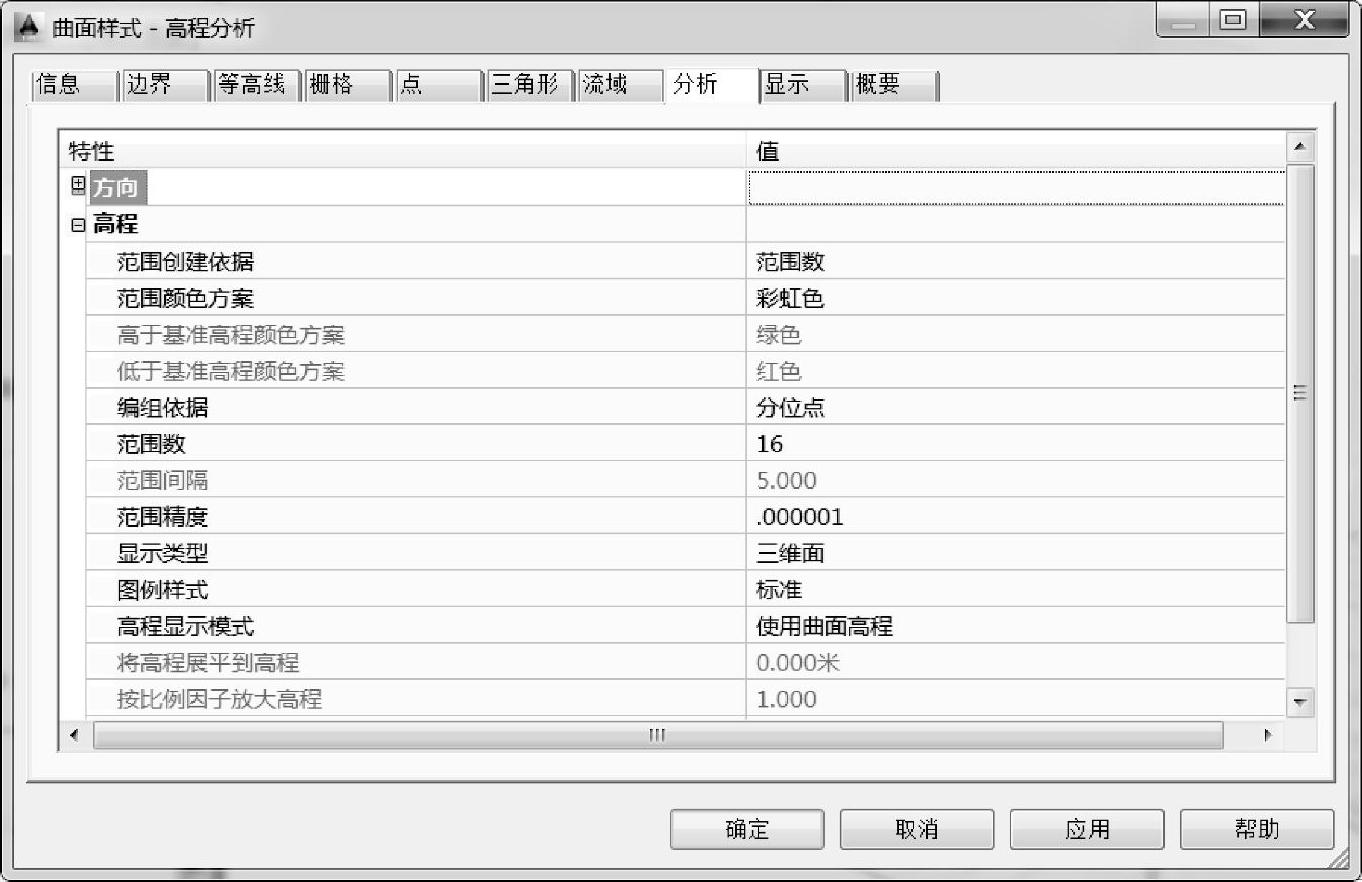

图11.3-13 修改曲面高程特性

在显示里面将“高程”可见性打开，其余都关掉，注意平面和模型视图方向都要修改（图11.3-14）。

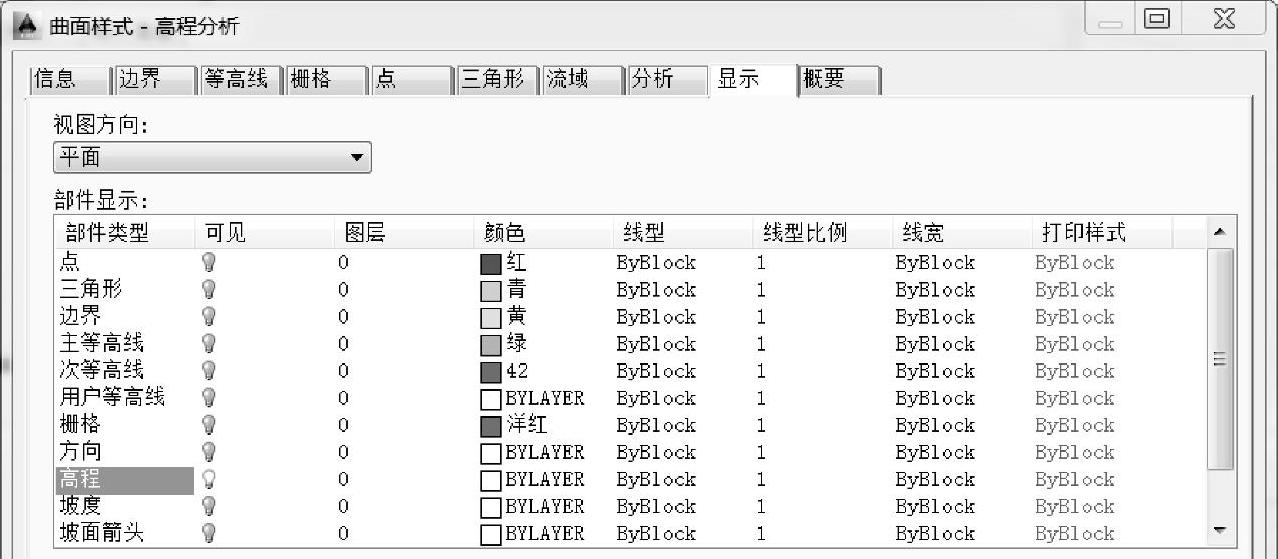

图11.3-14 修改曲面显示特性

2.修改分析特性

修改“曲面特性”中的“分析”选项，将分析类型、范围添加到曲面中，然后单击“确定”即可（图11.3-15）。创建完曲面分析，可以将曲面分析的图例添加到图形中，点击“曲面”→“添加图例”选择“高程”（图11.3-16）。

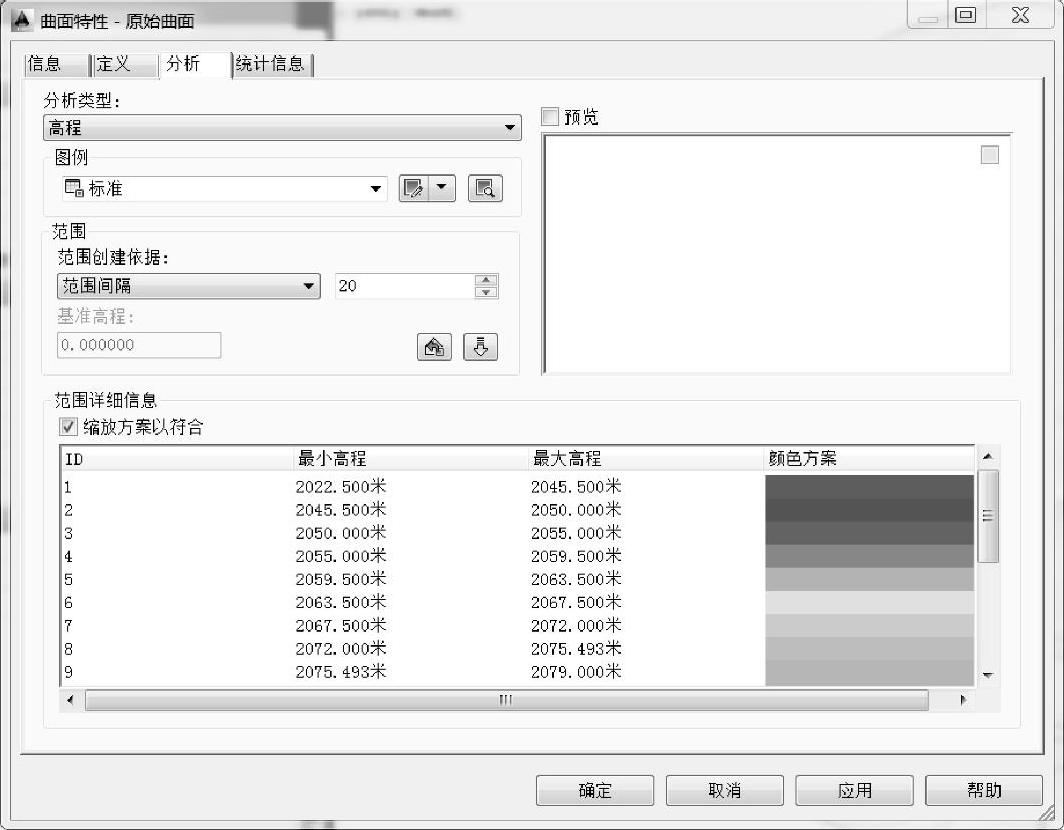

图11.3-15 添加曲面分析信息

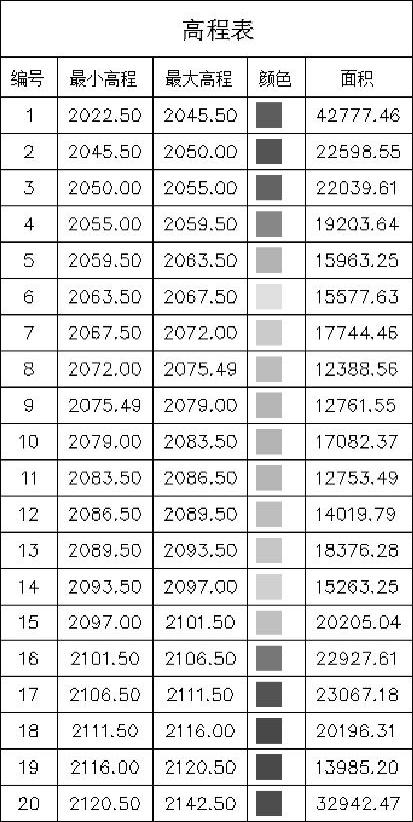

图11.3-16 添加曲面分析图例

3.三维观察

利用对象查看器可以观看曲面分析的三维样式。也可以将用地范围添加到曲面中，以便于更好地观察地块所在区域的原始三维地形（图11.3-17）。

4.添加用地红线到三维对象的方法

利用从曲面获取高程的要素线可以模拟厂区带高程的三维用地红线。具体操作步骤如下：

➢从对象创建要素线（图11.3-18）。

➢指定一个“红线”的样式，“指定高程”从曲面获取高程（图11.3-19）。

➢修改“红线”要素线样式。定义其颜色、线性和线性比例（图11.3-20）。

➢确定后同时选择要素线和曲面使用“对象查看器”即可得到带用地红线的三维曲面（图11.3-21）。

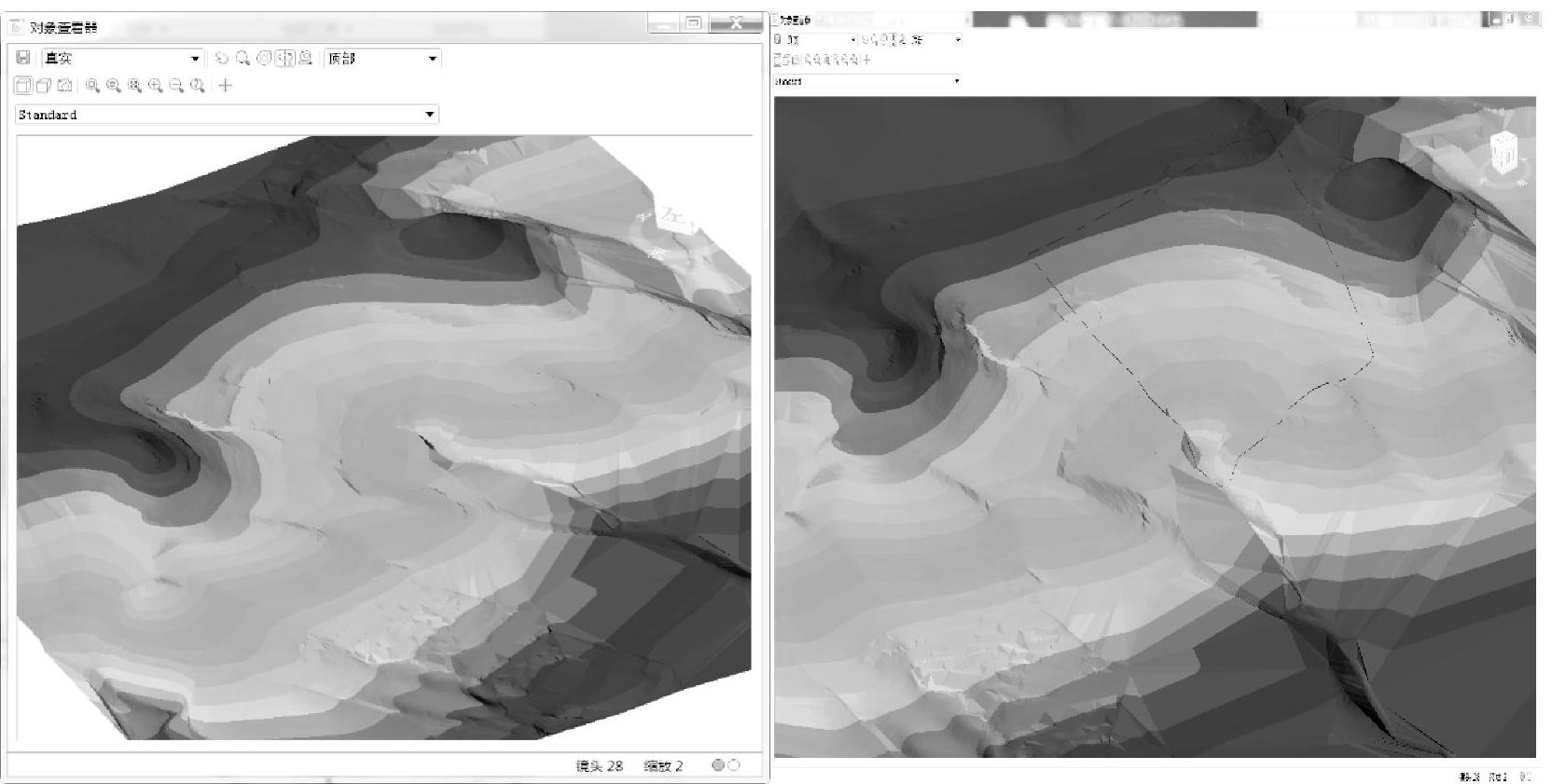

图11.3-17 三维观察原始曲面

图11.3-18 从对象创建要素线

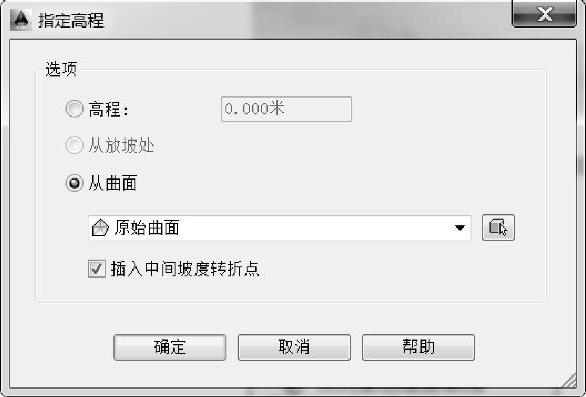

图11.3-19 指定从曲面获取高程

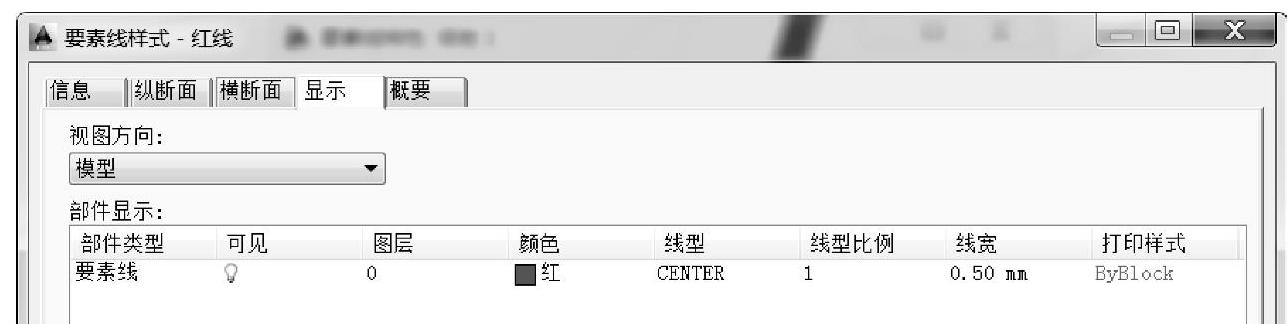

图11.3-20 修改要素线样式

图11.3-21 三维显示下的要素线
