11.9 场地外侧护坡创建
厂内模型已全部创建，接下来需要创建场外护坡的模型。
场地外侧护坡主要解决设计场地和原始场地之间的衔接。需要根据场地内标高，绘制场地外侧的护坡、排水沟、截水沟等构筑物。
思路是沿着围墙创建一条道路，围墙边线即道路路线，围墙外侧采取“排水沟+多级放坡”的形式，完成场外护坡的设计。
➢创建路线和曲面纵断面。沿着围墙线创建放坡路线和曲面纵断面（图11.9-1）。
➢创建设计纵断面。设计纵断面的标高高于围墙四周道路标高即可（图11.9-2）。
图11.9-1 创建曲面纵断面

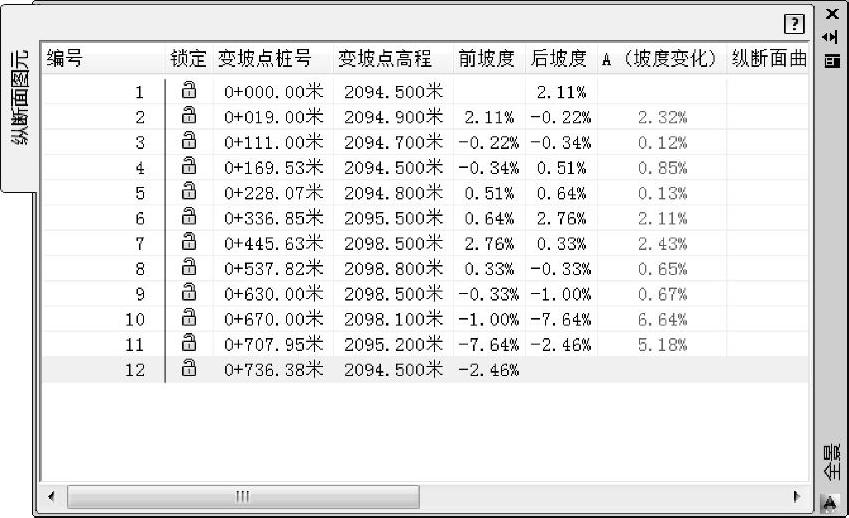

图11.9-2 创建设计纵断面
➢创建装配。创建一个“排水沟+多级放坡”的装配（图11.9-3）。
图11.9-3 创建放坡装配

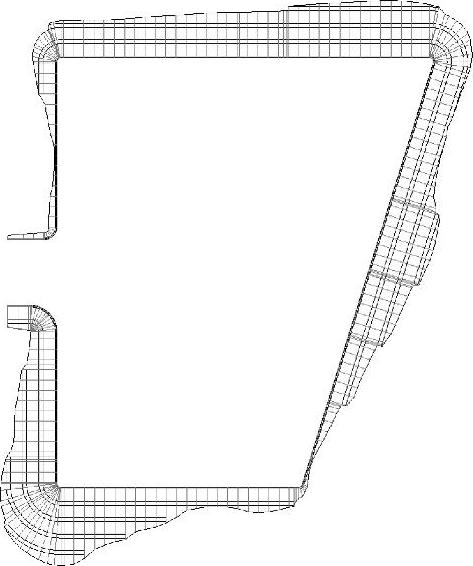

➢创建道路。利用道路创建工具，创建边沟及放坡道路（图11.9-4）。
➢创建曲面。利用道路曲面工具，创建道路曲面（图11.9-5）。
图11.9-4 创建放坡道路模型

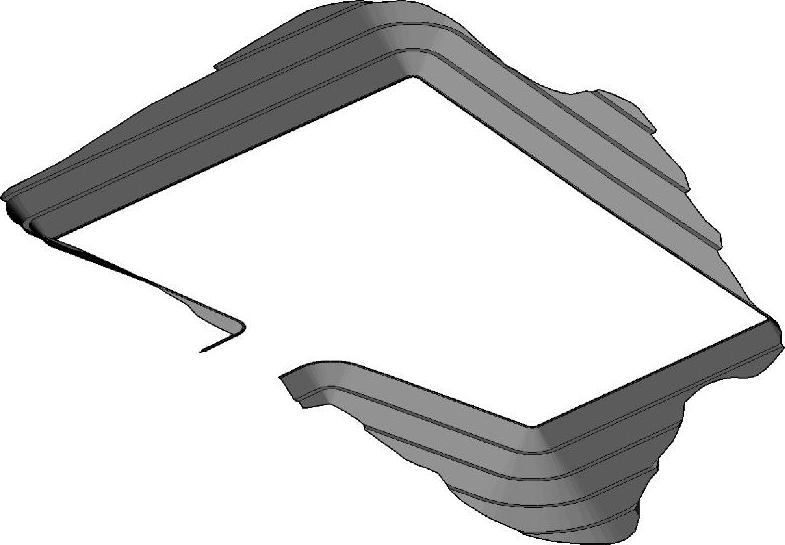

图11.9-5 创建放坡曲面

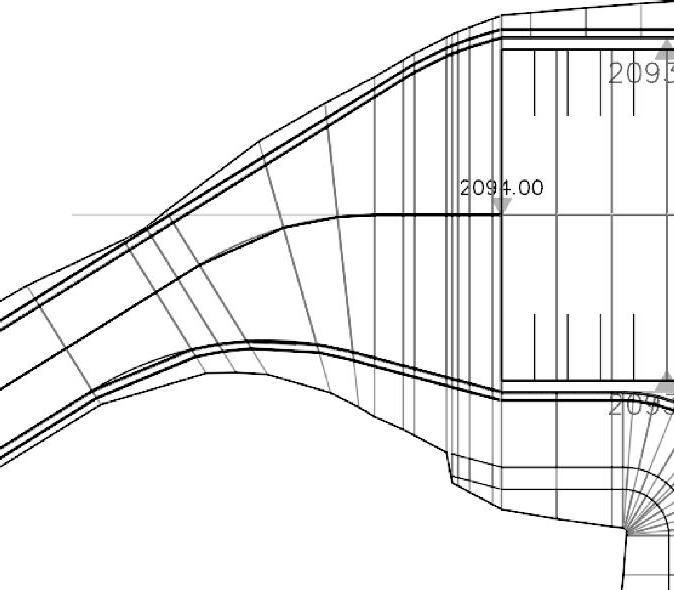

➢修改进厂道路。进厂道路在厂区大门处宽度发生了变化，需设置加宽以保证道路和大门处的宽度一致（图11.9-6）。这里采用目标映射的方法，给道路添加加宽（图11.9-7）。
图11.9-6 进厂道路宽度和厂区大门处不一致
图11.9-7 添加加宽目标映射
【特别提示】 有时候会遇到创建的曲面呈“锯齿状”（图11.9-8），这里可以给道路曲面添加边沟的要素线（图11.9-9）。

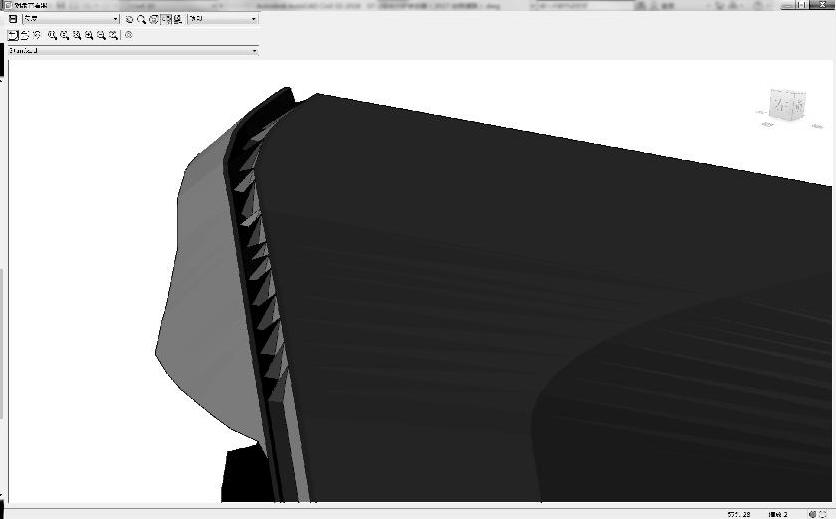

图11.9-8 锯齿状的排水沟曲面

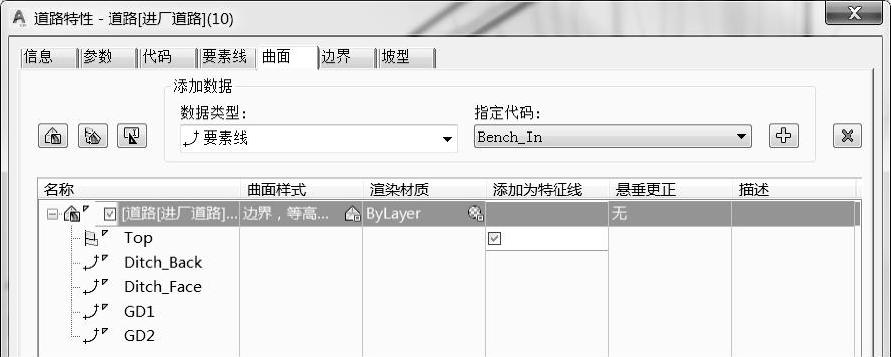

图11.9-9 在道路曲面中添加要素线
如果不清楚边沟的代码，可以查看部件的帮助文件（图11.9-10），可以看到P2、P5的代码为“Ditch_Face”，P1、P6的代码为“Ditch_Back”。这个部件中缺少P3、P4的代码，可以通过给装配添加标记点来手工增加一个代码，将添加的代码命名为“GD1”和“GD2”（图11.9-11）。将GD1和GD2形成的要素线添加到曲面中，重新生成道路和曲面，可以看到曲面沟渠的锯齿状已消除（图11.9-12）。

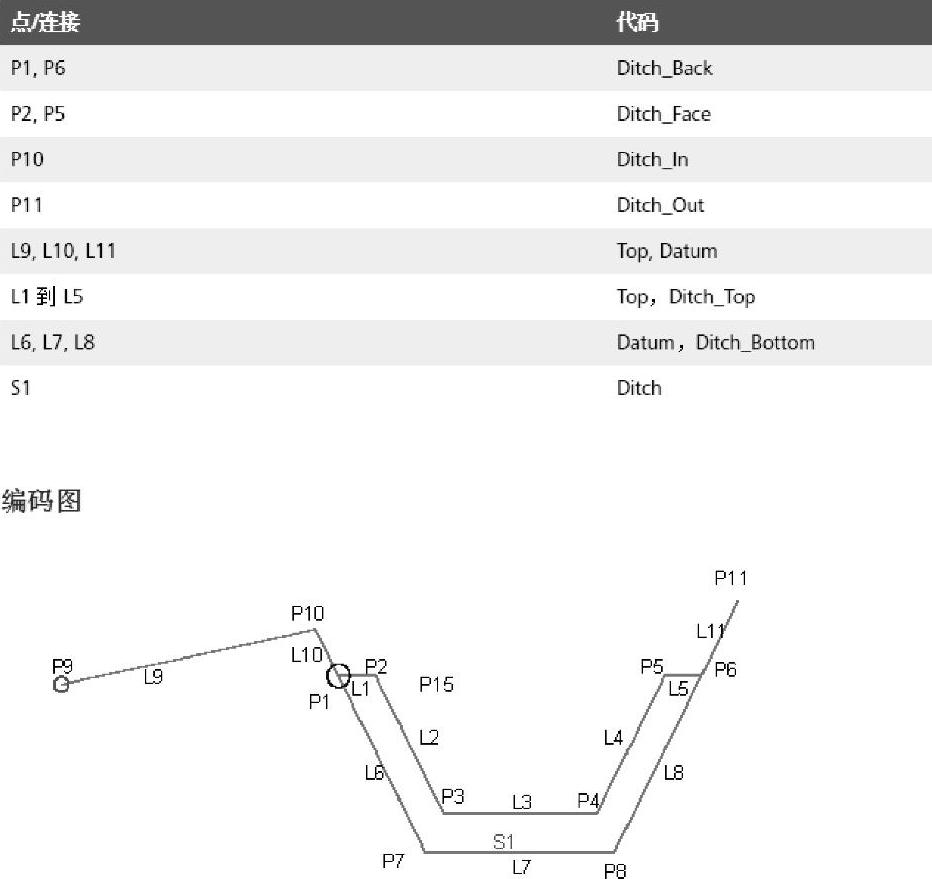

图11.9-10 帮助文件中的排水沟代码图

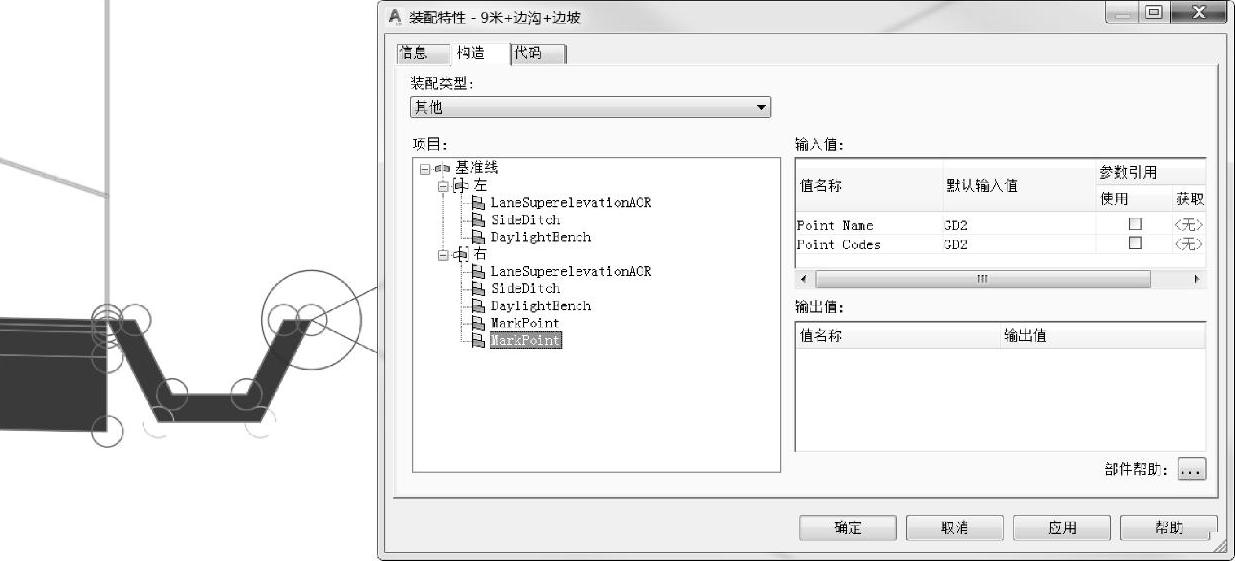

图11.9-11 在沟底增加两个代码

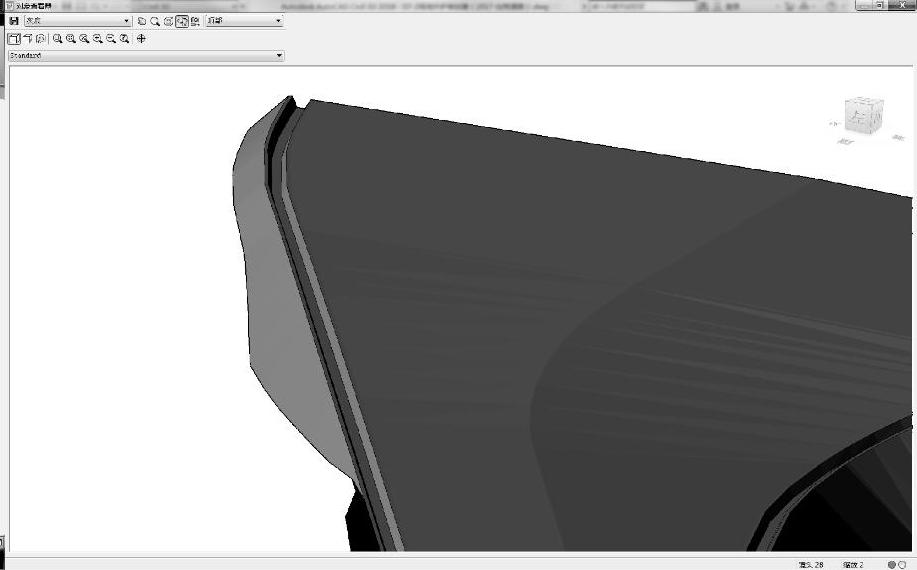

图11.9-12 添加要素线后的排水沟
整个厂区的曲面模型已经创建完成（图11.9-13）。

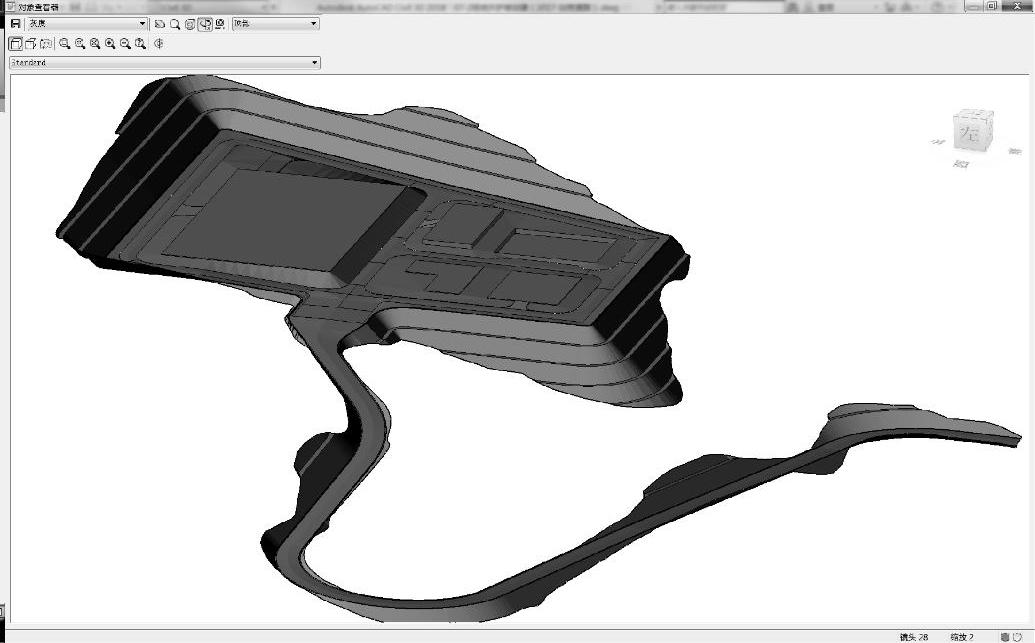

图11.9-13 完整的厂区模型
