11.5.2 进厂道路建模详解
1.初步选线，确定道路的走向
根据起终点的位置，先确定一个道路的走向，然后利用“从对象创建”路线道路工具创建道路路线（图11.5-1）。

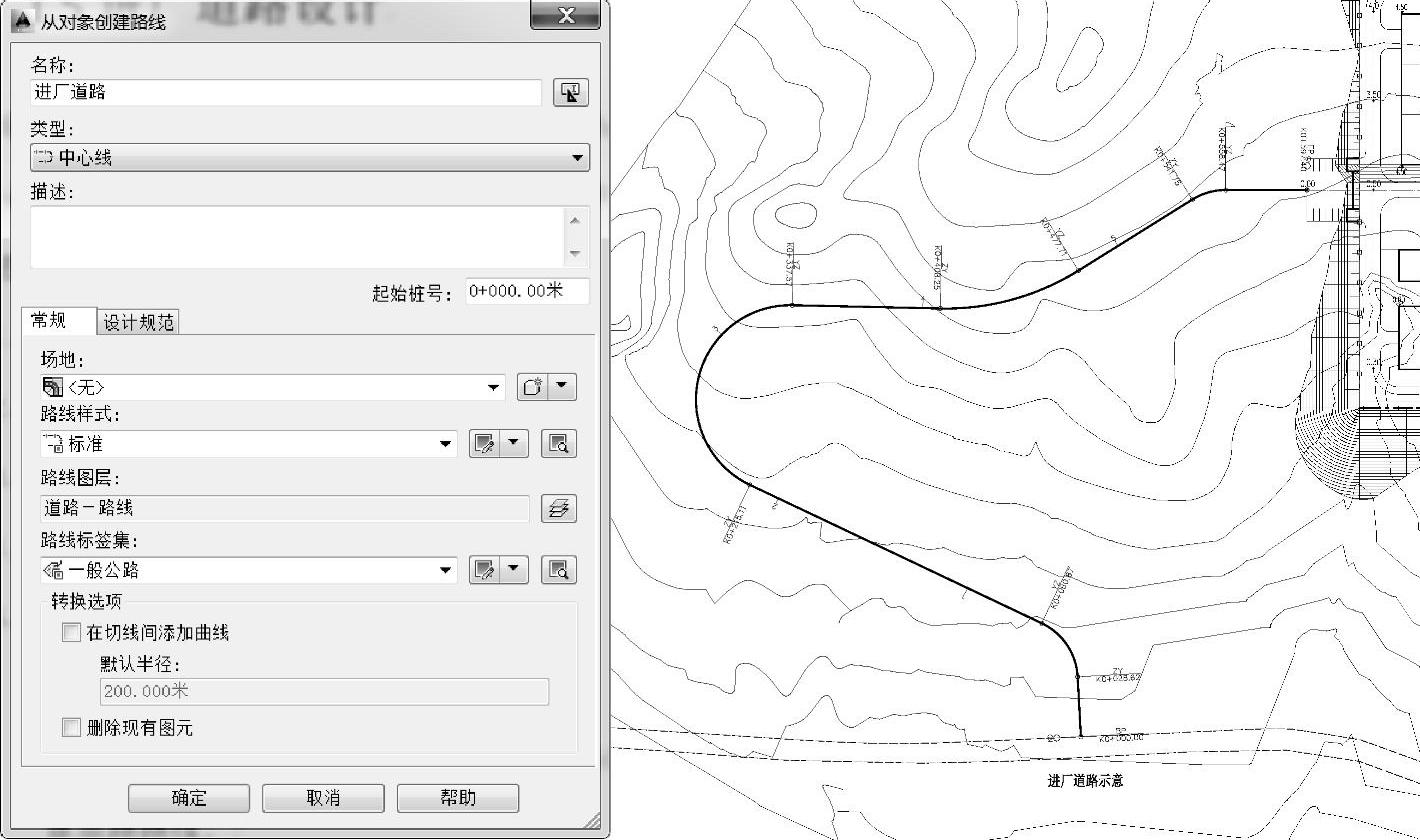

图11.5-1 从对象创建进厂道路
2.设计道路纵断面
➢创建曲面纵断面。利用“从曲面创建纵断面”工具创建道路曲面纵断面（图11.5-2），并创建纵断面图。创建好的曲面纵断面如图11.5-3所示。

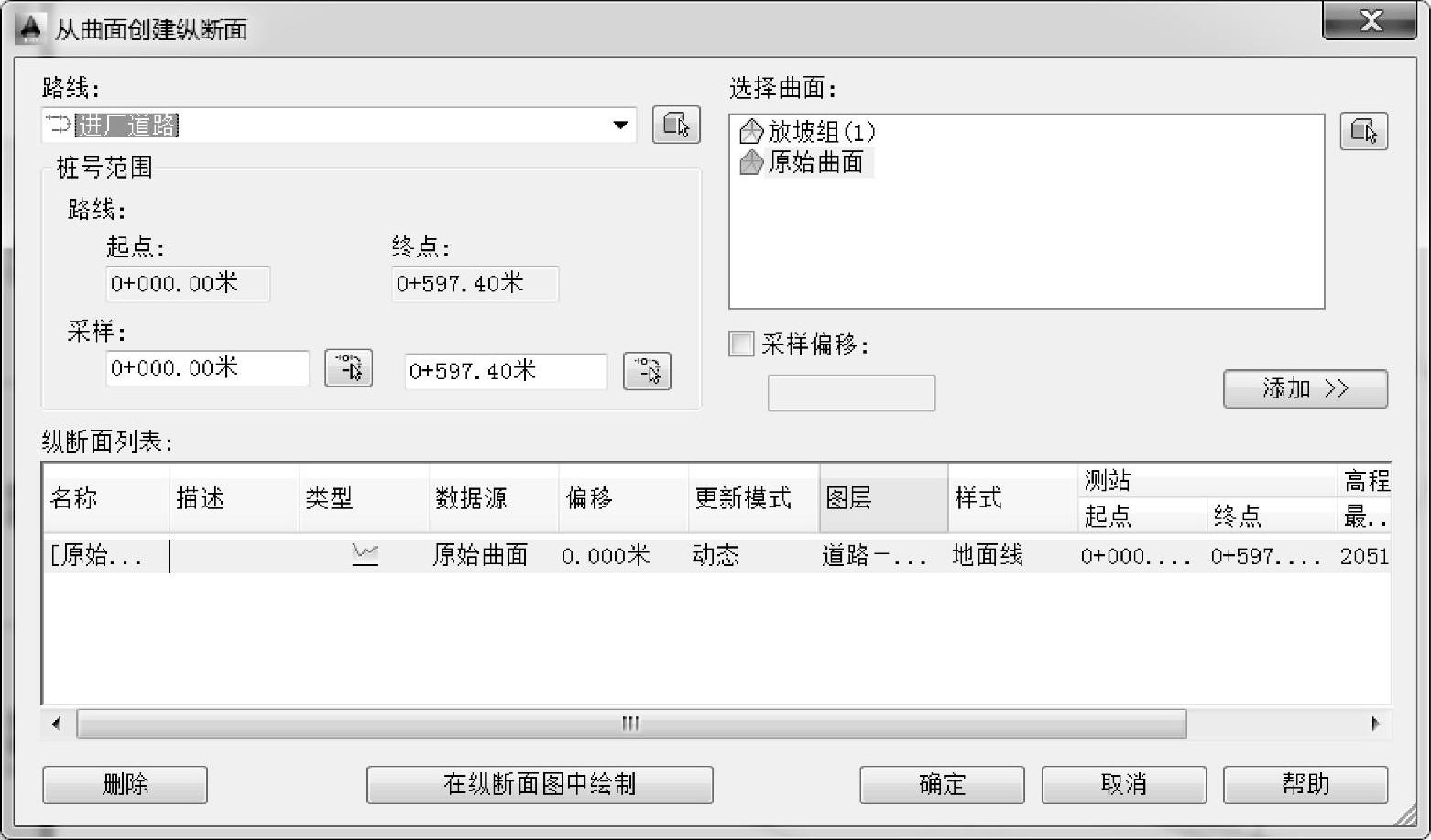

图11.5-2 创建道路原始曲面纵断面

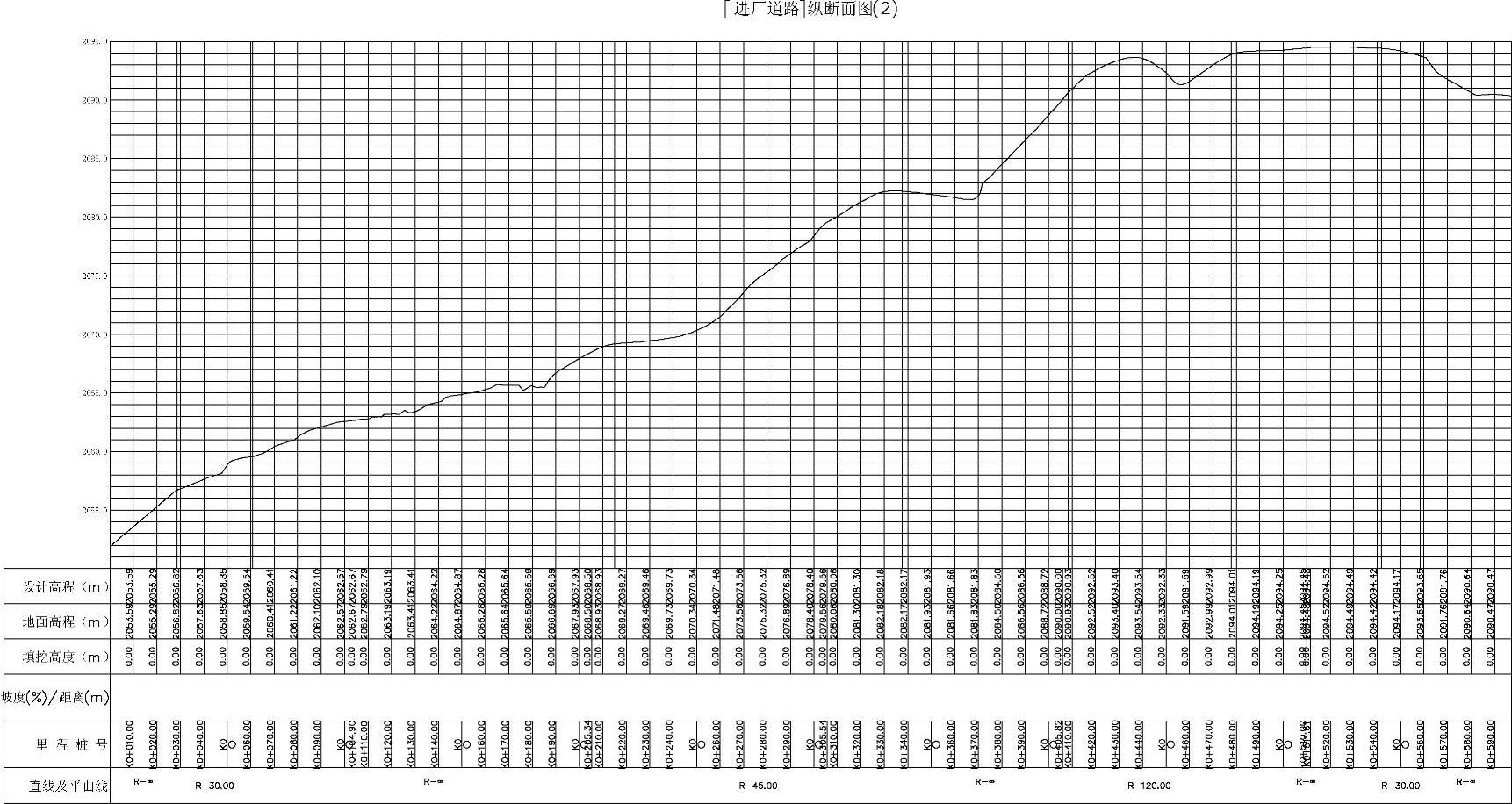

图11.5-3 创建好的道路原始曲面纵断面图
➢创建设计纵断面。利用“纵断面创建工具”创建设计纵断面。创建好设计纵断面之后调整纵断面的变坡点高程，使其符合设计最大坡度的要求（图11.5-4）。在实际项目中可通过调整道路路线位置和纵断面的坡度，多方案地比较进厂道路的最终走向和坡度。经过调整后得到最终的道路位置和设计纵断面。
3.道路横断面及装配设计
设计进厂道路宽度为9m，两侧设置U形排水沟，排水沟外侧设计放坡。
➢先新建一个空装配，在“车道”选项卡里面添加一个基本车道。这里添加“LaneSupereleva- tionAOR”部件。添加完之后在特性里面修改其宽度、坡度以及道路结构层厚度（图11.5-5）。

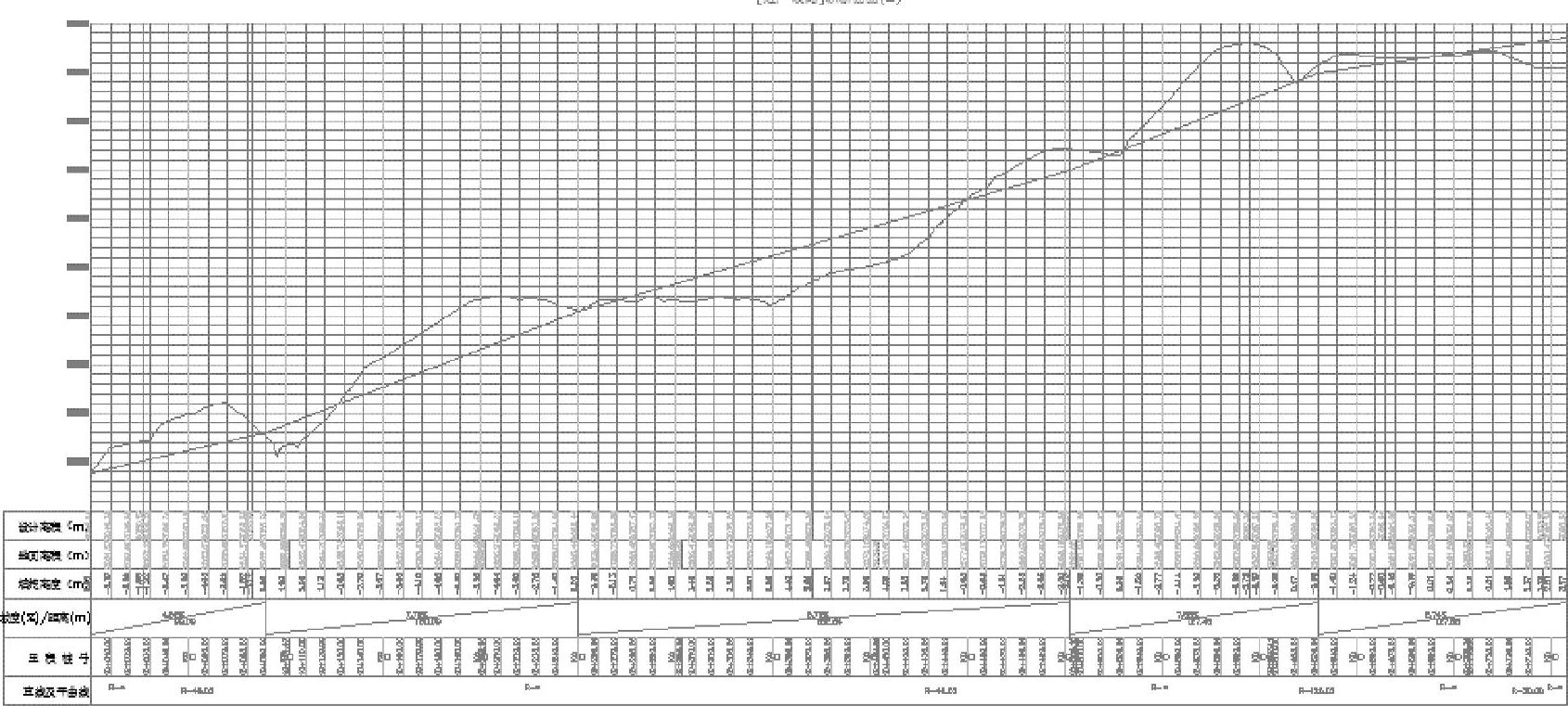

图11.5-4 创建好设计纵断面

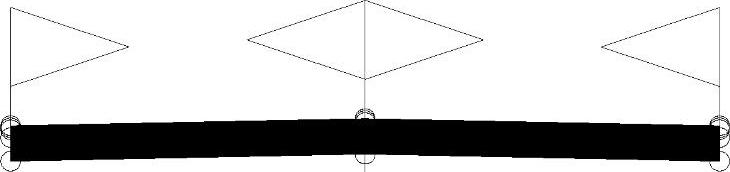

图11.5-5 添加车道后的装配
➢接下来给装配添加边沟。在“沟渠管道”部件中选择“边沟”。添加好之后在特性里面修改其属性（图11.5-6）。完成之后使用“镜像”命令给另一侧创建一个同样的边沟（图11.5-7）。

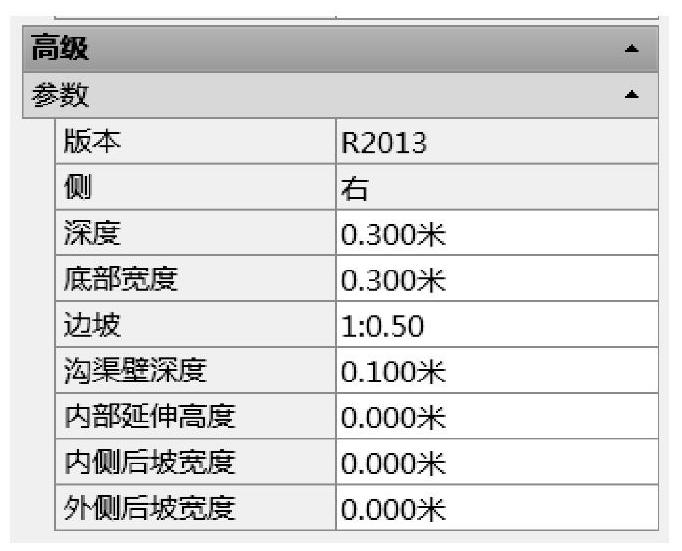

图11.5-6 修改边沟装配特性

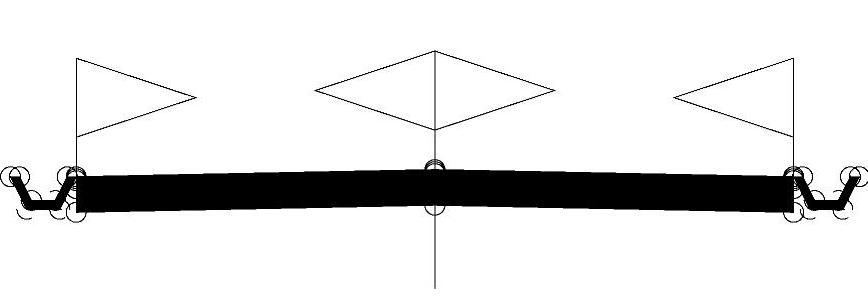

图11.5-7 添加边沟的装配
➢给装配添加边坡。选择“边坡”中的“边坡台阶”部件添加到道路装配中。根据前面设置的竖向原则（坡度为1∶150，高度超过6m设置宽度为2m的平台），调整边坡的参数（图11.5-8）。
➢调整完参数之后镜像到另一侧，这样道路装配就创建好了（图11.5-9）。
4.道路模型及曲面的创建
创建好路线、纵断面和装配之后就可以创建道路模型和道路曲面了。
➢点击“创建道路”设置路线为“进厂道路”，纵断面为“设计纵断面”，装配为前面创建的“9米+边沟+边坡”装配，目标曲面选择“原始曲面”（图11.5-10）。对装配的步长进行设定，生成道路模型（图11.5-11）。

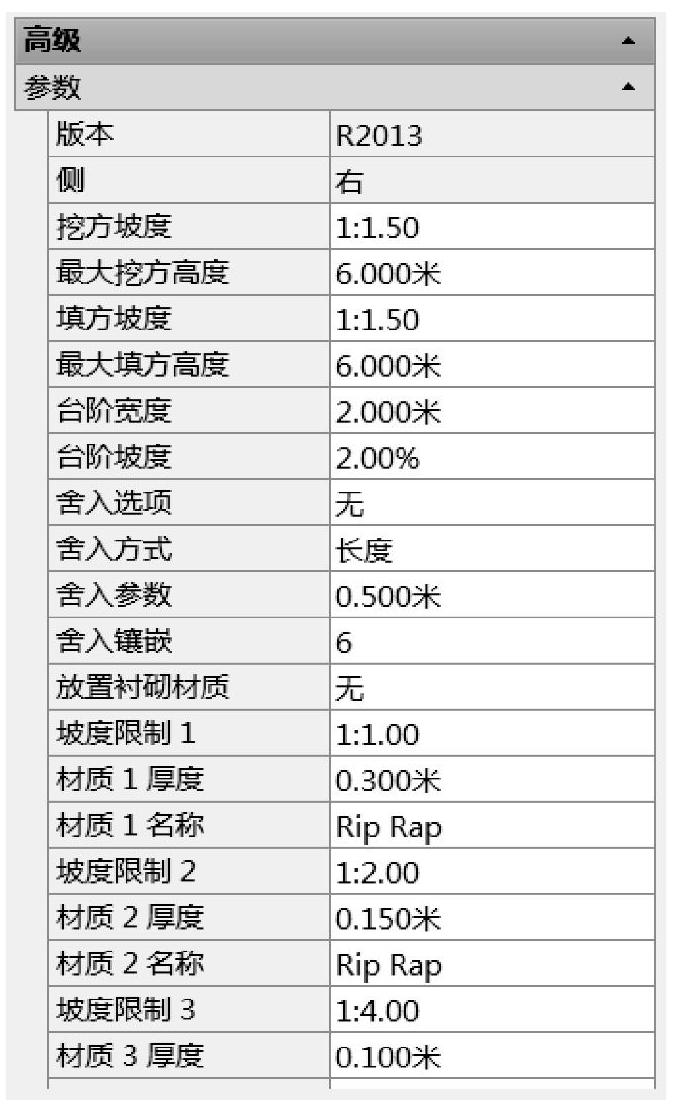

图11.5-8 修改边坡部件特性

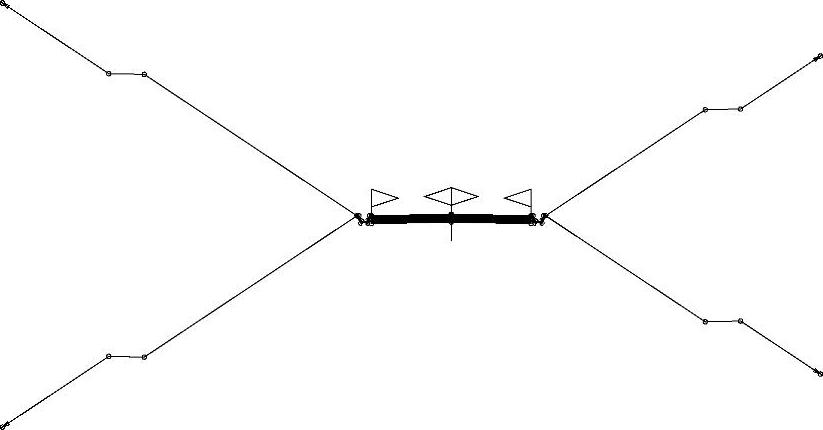

图11.5-9 创建好的道路装配

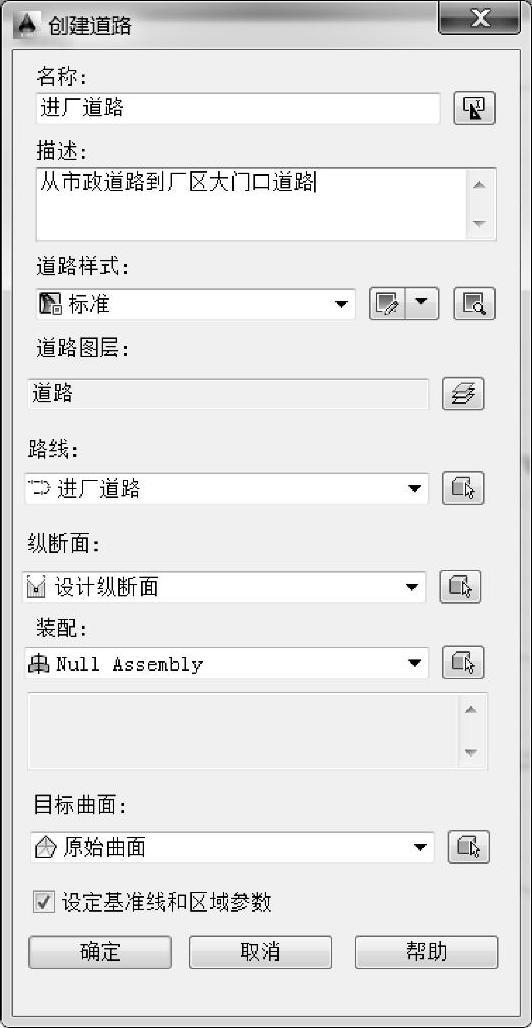

图11.5-10 创建道路

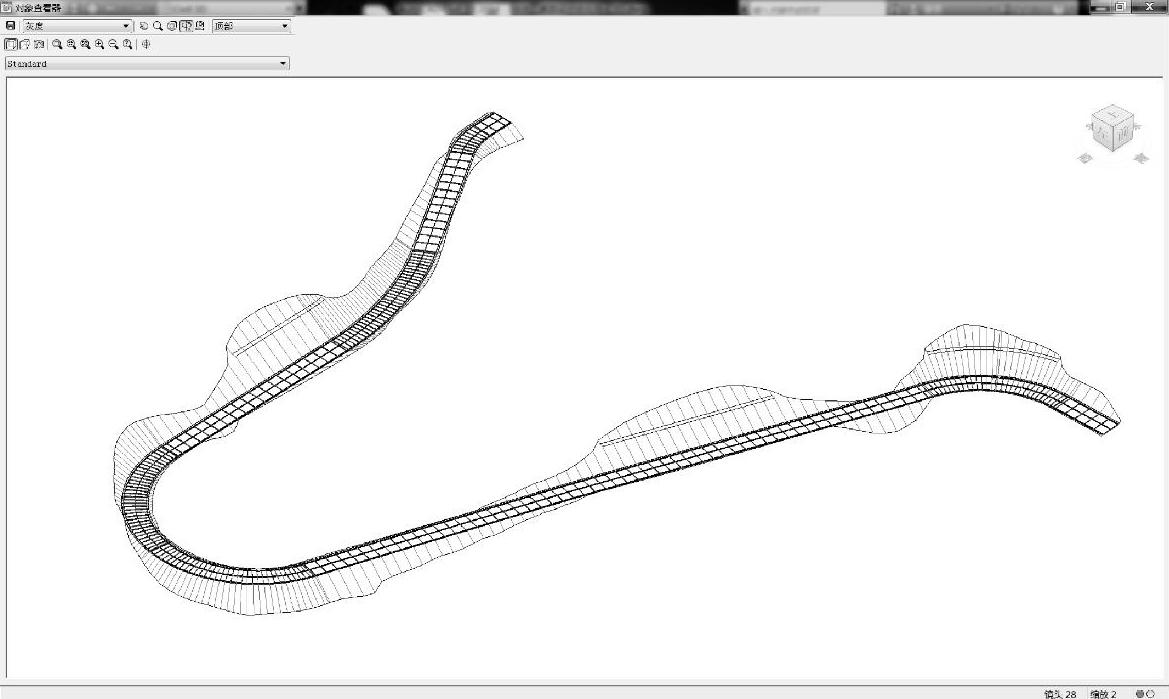

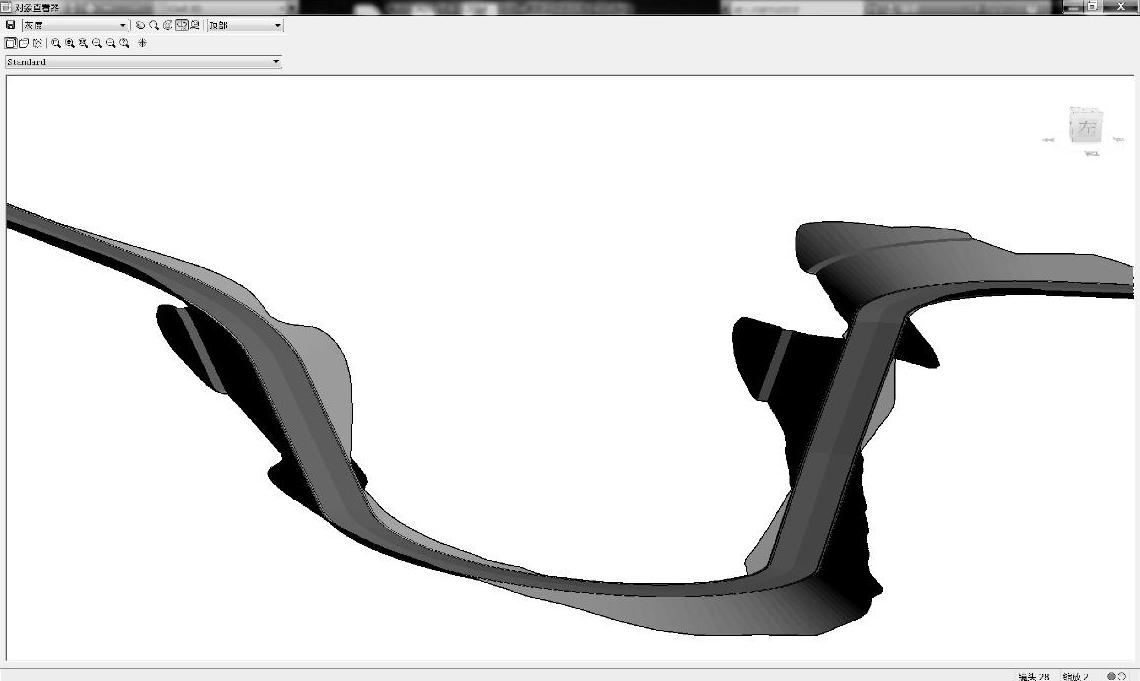

图11.5-11 创建好的道路模型
➢创建好道路模型之后创建道路曲面（图11.5-12）。
图11.5-12 创建道路曲面
5.道路工程量初步统计
➢首先新建道路采样线。这里选择对“原始曲面”“道路”“道路曲面”三个对象进行采样。按照桩号范围采样，设置好采样的频率（图11.5-13）。

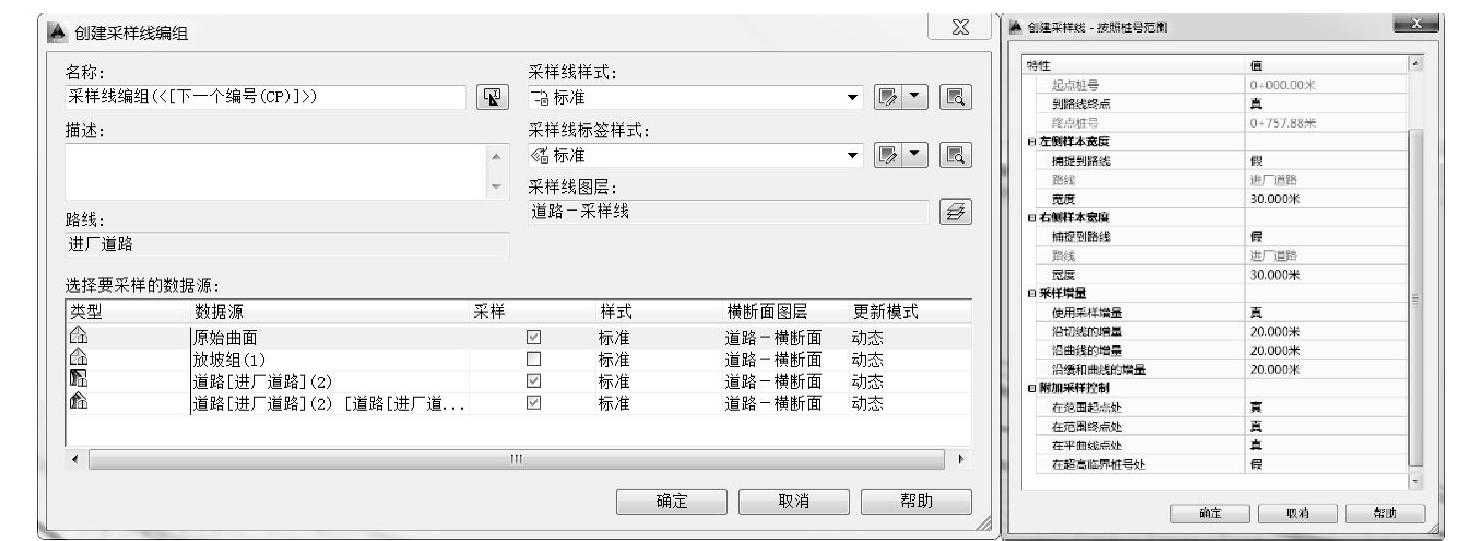

图11.5-13 创建采样线
➢创建好采样线之后，接下来通过“计算材质”统计道路工程量。设置好规则和对象的名称（图11.5-14）。

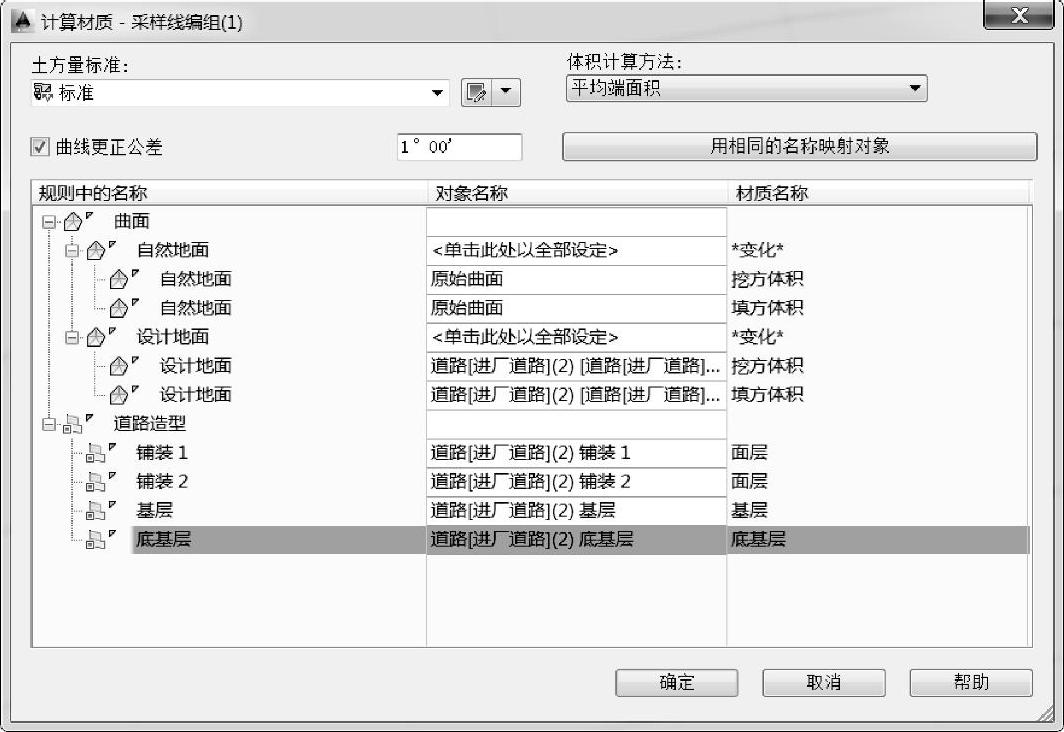

图11.5-14 计算工程量
➢创建总体积表格，道路土方量汇总结果（图11.5-15）。根据需要也可以对各结构层的工程量进行汇总统计（图11.5-16）。

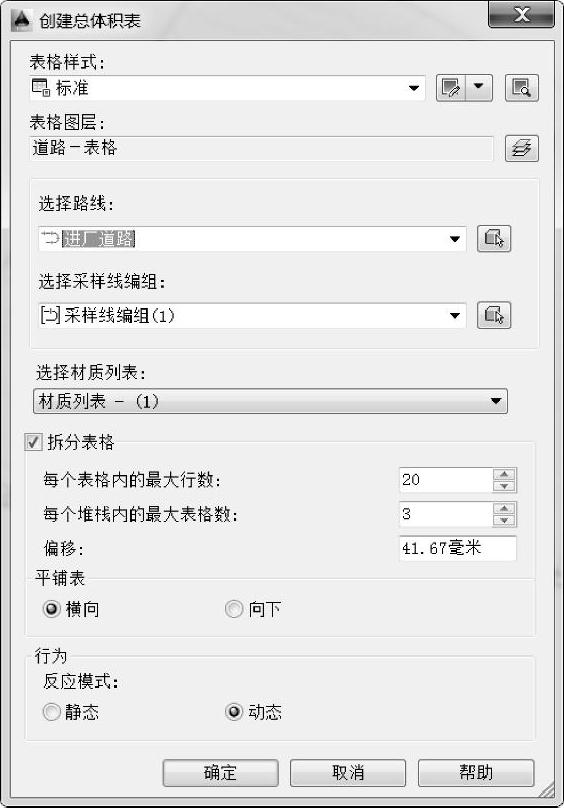

图11.5-15 创建工程量统计表
图11.5-16 道路体积表格
