6.7.1 管网的几个重要概念
（1）管网。管网对象是一个集合，用于管理形成管网的各种对象和结构。管网一般是包括管道和结构。管道即我们通常所说的主管道部分，结构是指管网连接部分的造型，例如检查井、雨水篦子等。管网中的管道和结构可以和路线、曲面相关联并参考其中的数据。
（2）管道。管道是用来表示设施系统中所用的直管或弯管的图形造型。在图形中，三维管道造型通过以下两种方式来定义：
1）从零件目录中选择的管道零件的二维零件造型。
2）通过指定线性路径或弯曲路径。
管道对象名称不显示在“浏览”树中。但是，当单击“浏览”树中某一管网下的“管道”时，它们会显示在“浏览”列表视图中。
■“管道特性”里面可以修改管道的显示样式、几何图形特性和水力学特性等。

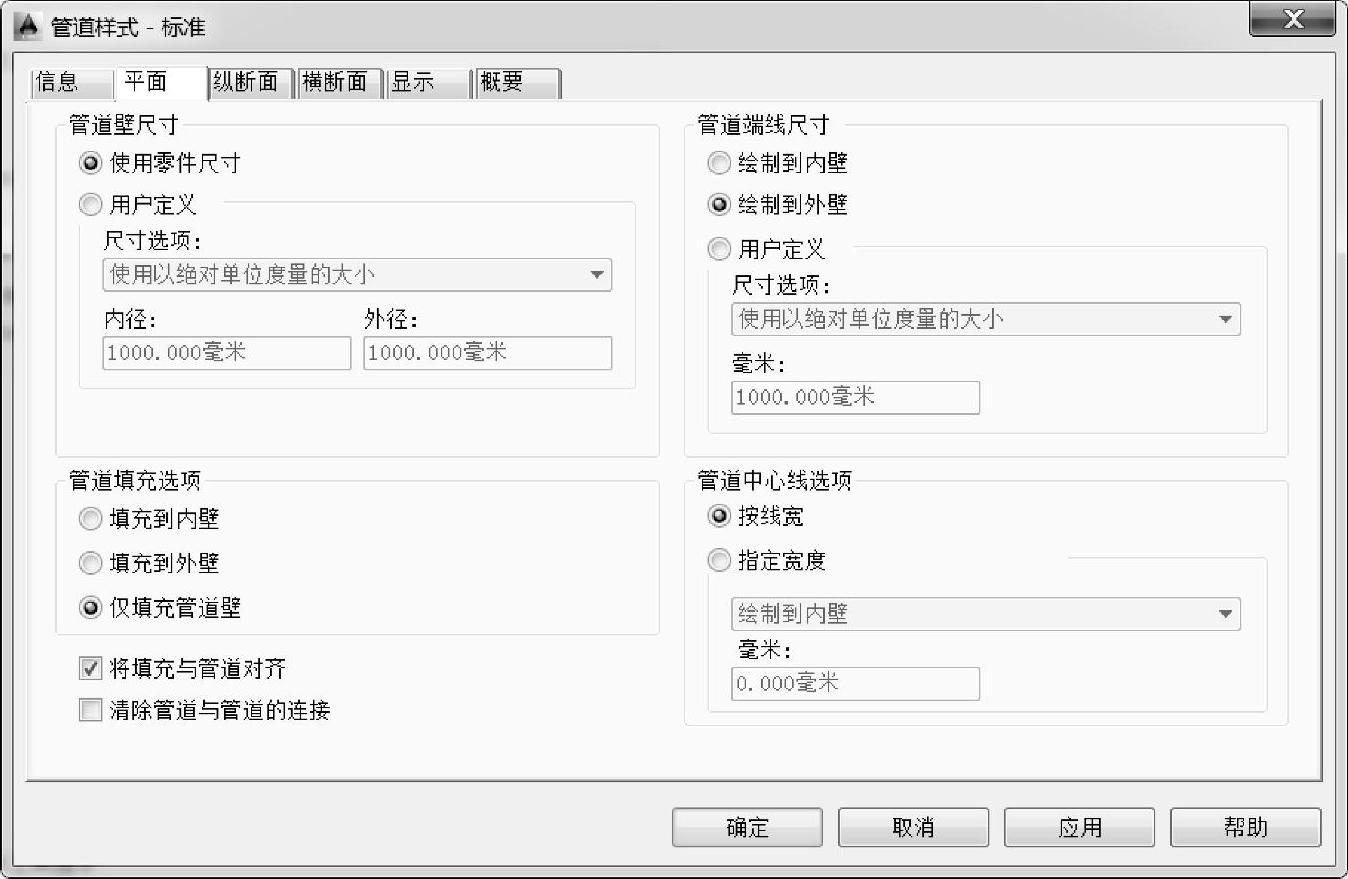

■“管道样式”对话框可以修改管道的显示样式，如图6.7-1所示，包括设置平面、纵断面、模型中的显示样式。
图6.7-1 管道样式

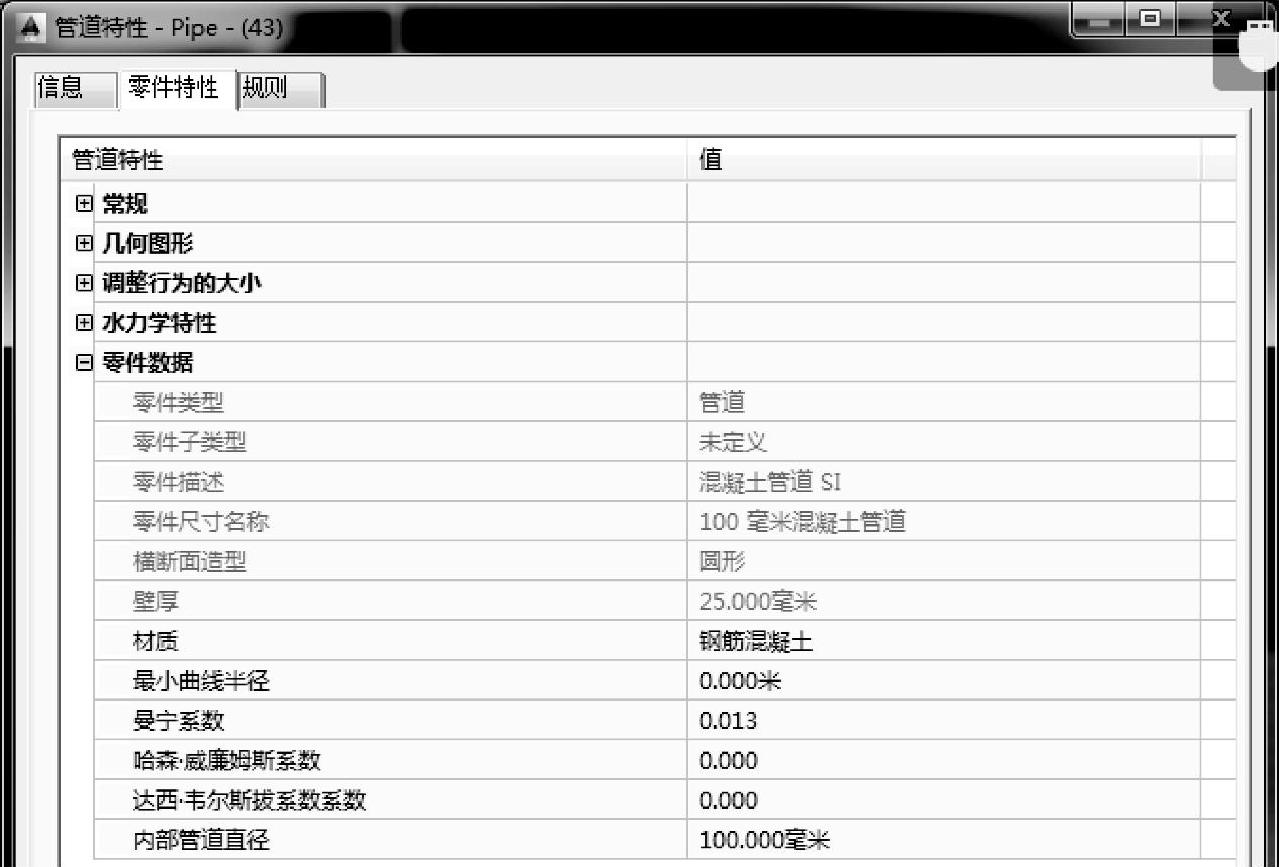

■“管道特性—零件特性”则用来修改结构的几何属性，水力学特性，零件的特性，如图6.7-2所示。“几何图形”可以调整管件的大小、高程等信息；“水力学特性”可以设置管道中的液体流速、水头损失等参数；“零件数据”可以设置曼宁系数等。
图6.7-2 管道特性
■“管道特性—规则”可以指定管网的设计规则，来检查管网是否符合规则要求。

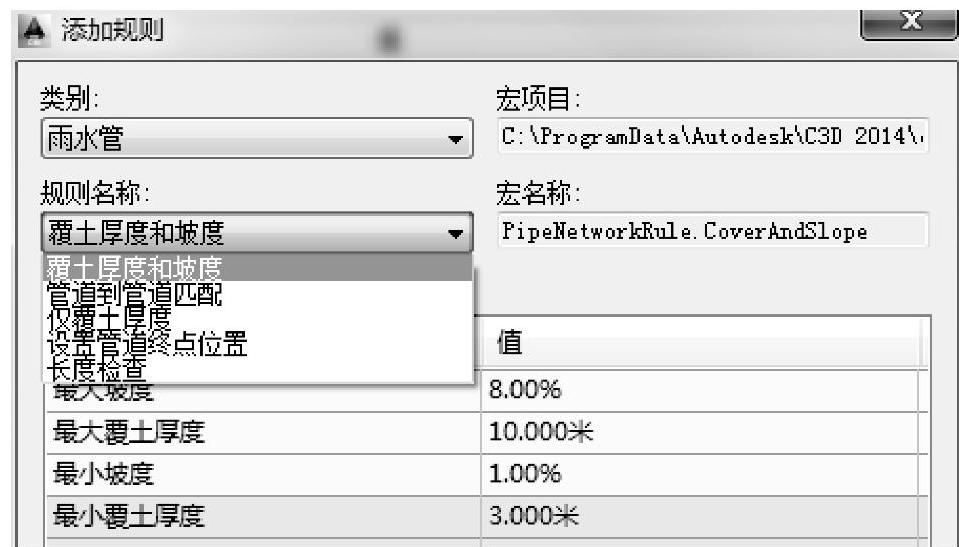

（3）管道规则。管道支持的规则有五种（图6.7-3）：
图6.7-3 管道规则
■“覆土厚度和坡度”规则：确保管道的正确坡度，在管道距离地面覆土厚度不满足设定值时发出警告。
■“仅覆土厚度”规则：在压力管网中，管道的高程根据覆土的深度确定。
■“长度检查”规则：管道长度超出或者短于设定值后会发出警告。
■“管道到管道的匹配”规则：用于控制管道之间的落差。
■“设置管道终点位置”规则：设置管道起点和终点的位置。
在零件列表中，可以对管道、结构的样式、规则以及渲染材质等进行指定或者新建。
（4）管道常用术语。
■“管道内底”管道内侧底部的高程，也称为流线。
■“拱顶”管道内侧顶部的高程。
■“管道中心线高程”管道中心线的高程。
■“覆土厚度或深度”是指管道最顶部外部上方的材质的深度。
■“坡度”通过垂直高度比水平宽度来定义，其中垂直高度是指沿管道长度水平宽度的高程差（水平测量），坡度通常以百分比表示。
（5）结构。“结构”是用来表示管网项目中的图形造型（例如检查井），结构造型本身比管道造型更加复杂。在图形中，三维结构造型通过从零件目录中选择结构零件来定义。与管道一样，结构对象名称不显示在“浏览”树中。但是，当单击“浏览”树中某一管网下的“结构”时，它们会显示在“浏览”列表视图中。
“空结构”是一种特殊类型的结构对象，将一个管道直接连接到另一个管道时，会自动在两个管道之间插入没有任何结构造型的空对象。就像其他类型的结构对象一样，空结构的对象名称不显示在“浏览”树中，但会显示在“浏览”列表视图中。可以将某个样式指定给空结构，以便使它们在图形中不可见。
图6.7-4 结构特性-信息对话框
结构和管道一样，可以通过“结构特性”查看和修改管道的几何图形，例如“插入井口行为”“井底行为”“水力学特性”和“零件数据”的特性信息，还可以设置结构的规则。

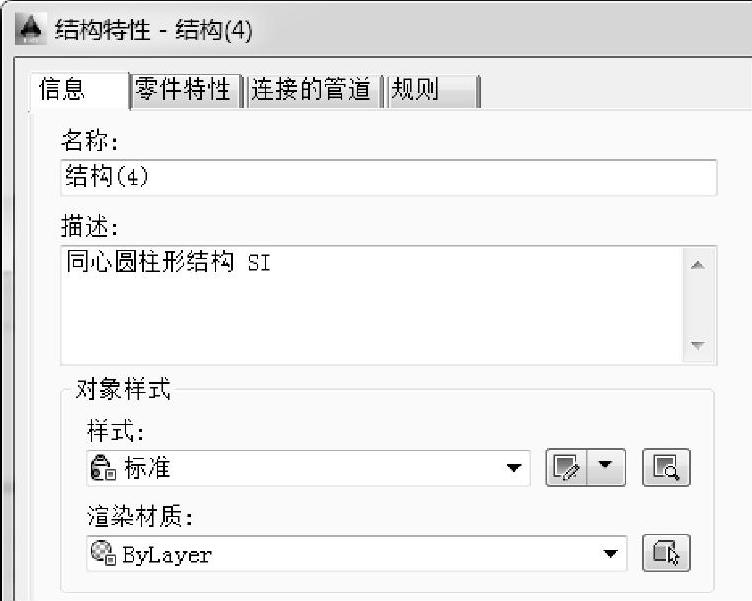

■“结构特性-信息”对话框可以修改结构的显示样式，包括设置平面、纵断面、模型中的显示样式，和管件的设置基本一致（图6.7-4）。

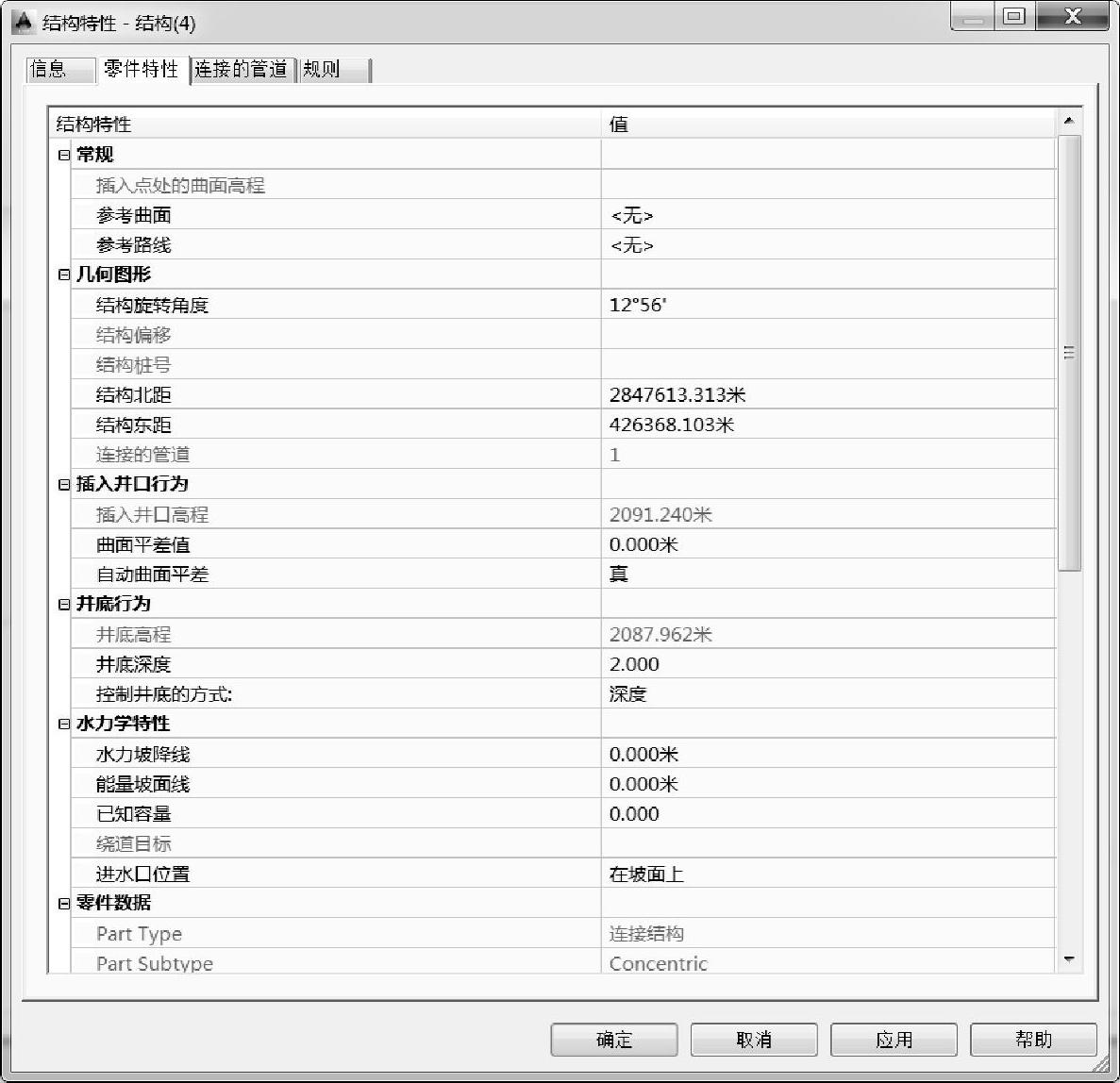

■“结构特性-零件特性”则用来修改结构的几何属性（图6.7-5）。
图6.7-5 结构特性-零件特性对话框
■“结构特性-规则”可以指定结构的设计规则，来检查结构是否符合规则要求。
有三种规则：设置结构上管道落差、设定井底深度和最大管道尺寸检查（图6.7-6）。
图6.7-6 结构特性-规则对话框
（6）结构常用术语。
■“井口”检修孔或集水池（连接）结构的顶部高程。
■“框架”检修孔上覆土厚度的支撑物或集水池的格栅。框架、覆土厚度和篦子的顶部高程通常与插入（井口）高程吻合。
■“覆土厚度”检修孔的顶部入口覆土厚度，用于维修或检查检修孔。
■“格栅”集水池的顶部开口，通常包含许多开口，以使曲面上的水可以流入结构。格栅位于框架中且通常由铸铁制成。格栅可以是各种造型，但通常为圆形或正方形。

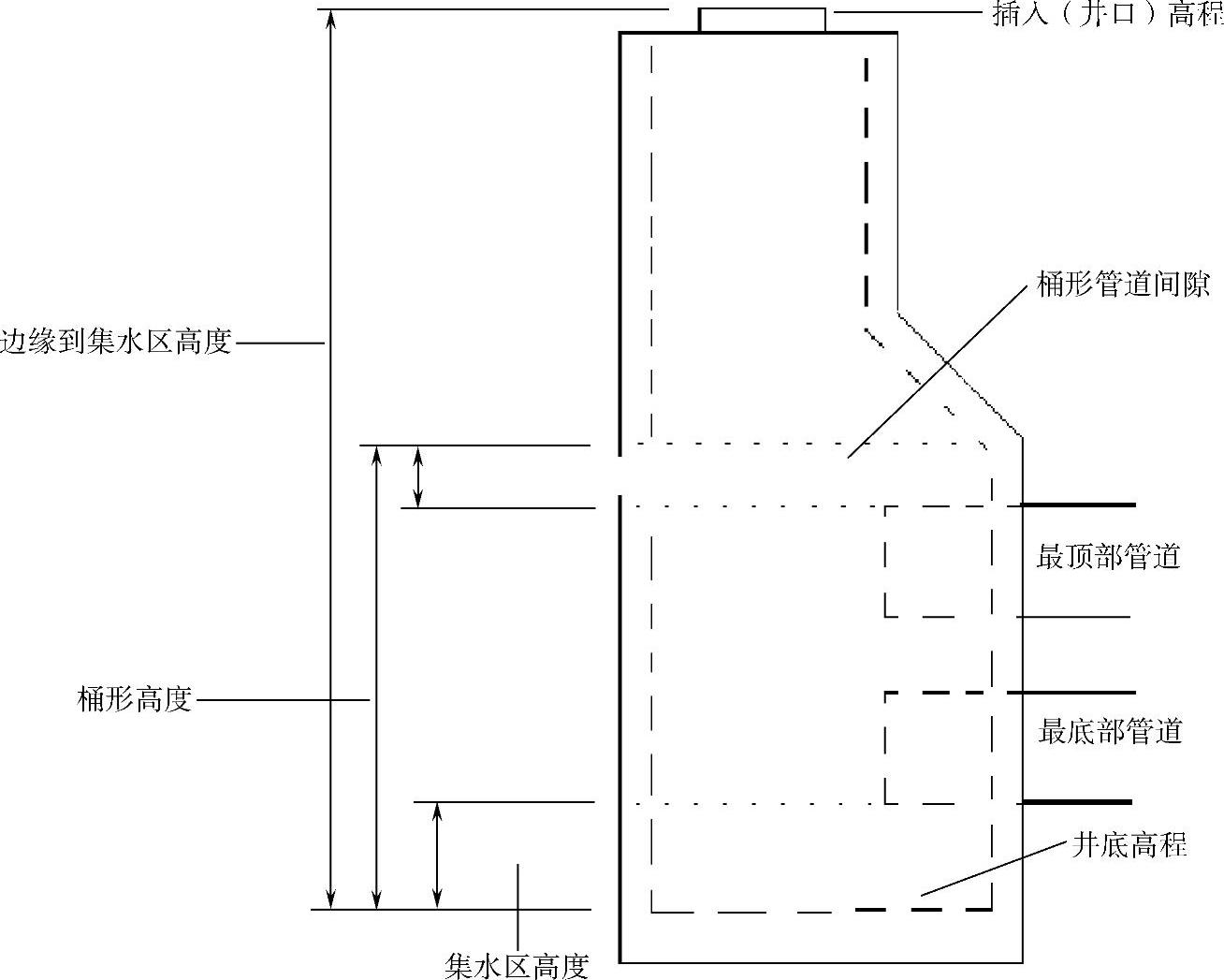

■“井底和井底深度”井底是指连接结构内侧上的管道内底区域或小室，例如集水池。井底有时用作收集碎屑的蓄水池。井底深度是指从结构内侧的底部到与其连接的所有管道最低管道内底之间的距离。图6.7-7显示了典型连接结构上组件的位置。
图6.7-7 典型结构组件
