6.5.1 采样线
采样线是Civil 3D土方量计算和横断面出图的一个重要基础对象。简单来说，采样线就是在道路某个断面画一个剖面，用户可以读取与之相交对象的数据。操作时，通常是创建一组采样线，即采样线编组。
1.采样线创建

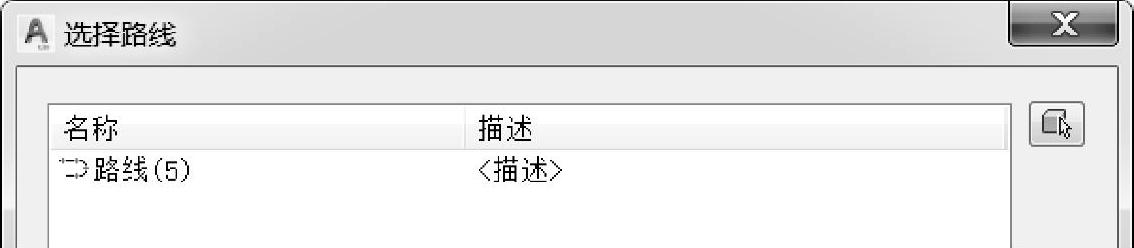

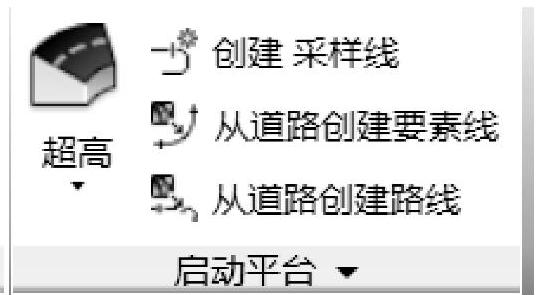

选择已经创建的道路模型，点击功能区“启动平台”中的“创建采样线”（图6.5-1），然后按照提示选择路线（图6.5-2）。
图6.5-1 创建采样线
图6.5-2 选择路线

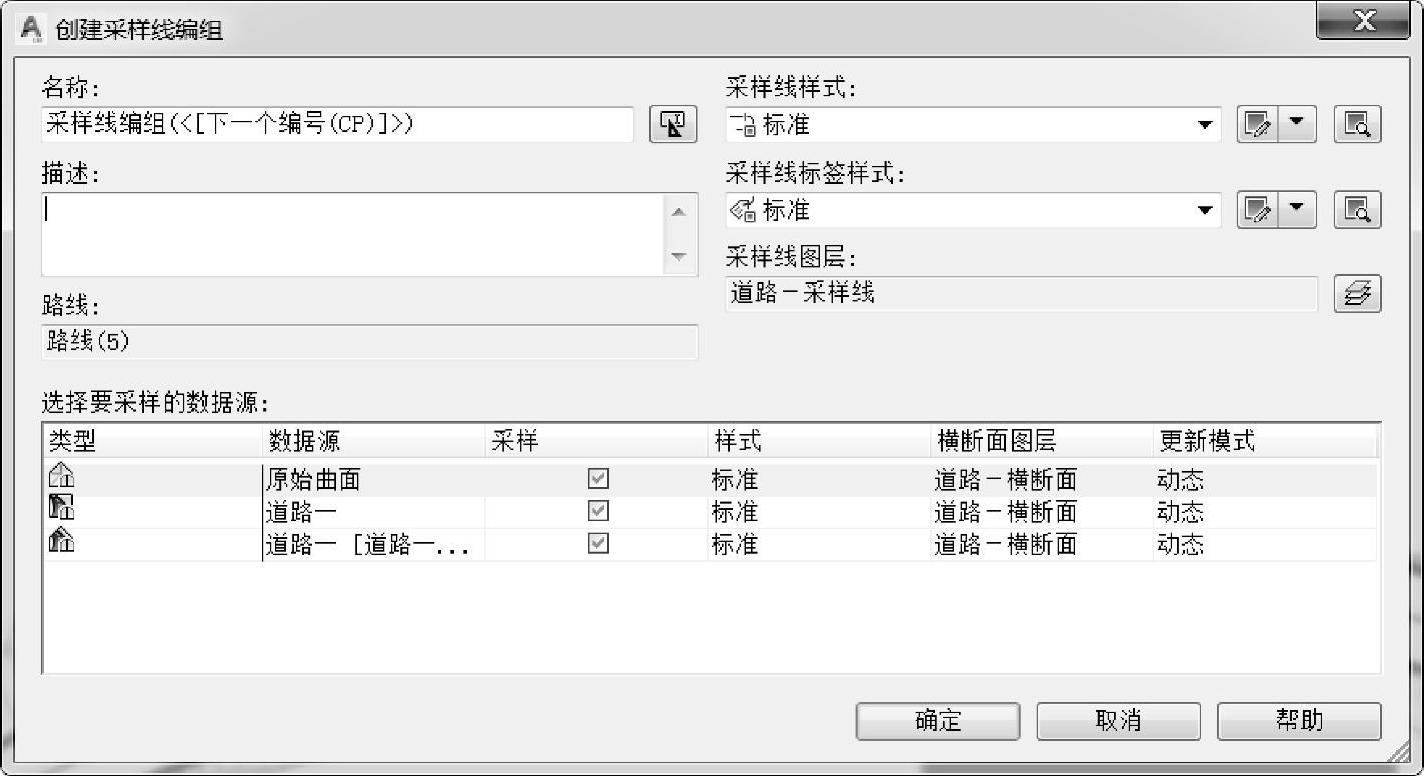

在“创建采样线编组”对话框中设置名称和采样线样式（最重要的是设置采样的数据源）。
采样的数据源可以根据需要选择相应数据。例如要计算土方量，就需要原始曲面和设计曲面；要计算道路材质的工程量，就需要对道路模型进行采样（图6.5-3）。遇到较为复杂的项目，数据源可能会有十几甚至几十种，这就要求在创建对象的时候其名称一定要能反映出相应属性，不能简单地起名对象一、对象二这样的名称。
图6.5-3 选择采样源

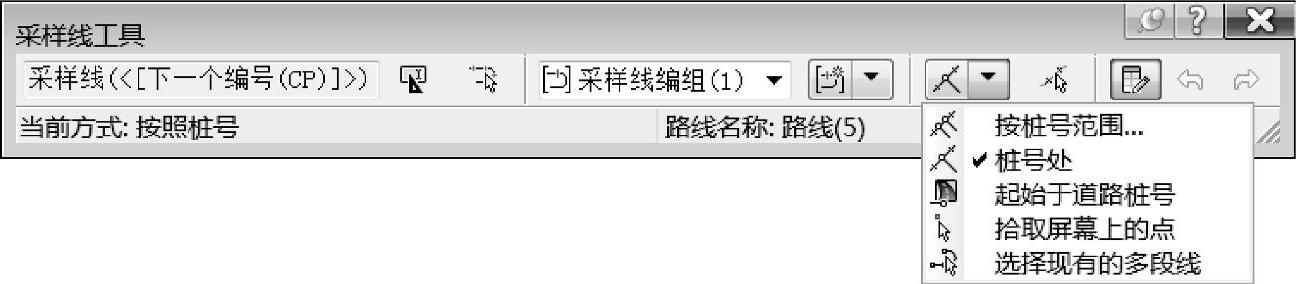

设置完采样线编组的属性之后，点击“确定”，弹出采样线工具对话框。采样线工具对话框主要是设置采样线的位置规则。一般情况下常用的有：按桩号范围、桩号处、起始于道路桩号等（图6.5-4）。
图6.5-4 设置采样范围
■按桩号范围：指定采样线起点和终点桩号，设定采样线的间距规则，从而创建采样线。
■桩号处：在某个固定的桩号位置创建采样线。
■起始于道路桩号：以道路起点和终点桩号为范围，在道路具有装配的位置均创建采样线。
图6.5-5 创建特殊采样线
【特别提示】 在某些情况下，需要一些特殊的采样线。例如折线或和道路中心线有一定夹角的采样线。创建方法是先创建一个多段线，然后选择“选择现有多段线”（图6.5-5）。
创建采样线对话框和创建道路模型中的频率（步长）基本类似。主要是设定桩号范围、增量间距，以及特殊位置是否增加采样线等。

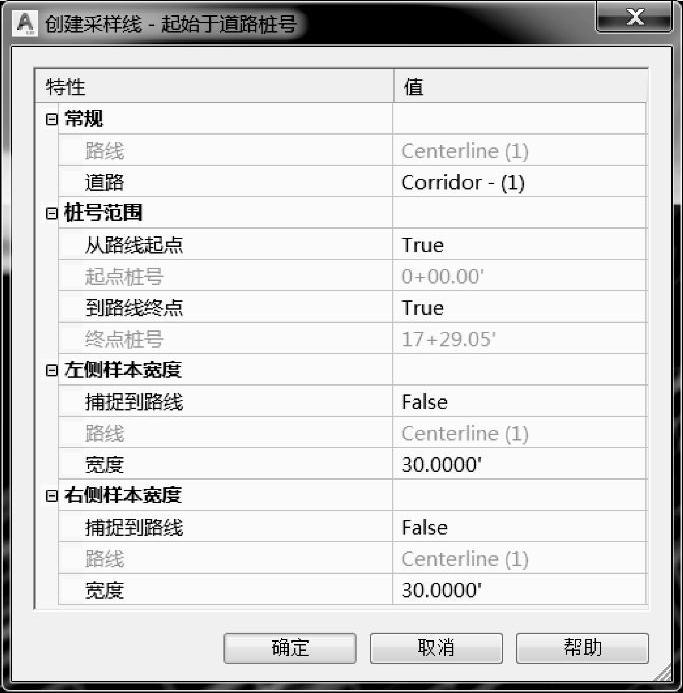

起始于道路桩号，相对来说设置的内容比按桩号范围少很多，只需设置采样的宽度即可，然后系统会在道路具有装配的位置创建采样线（图6.5-6）。

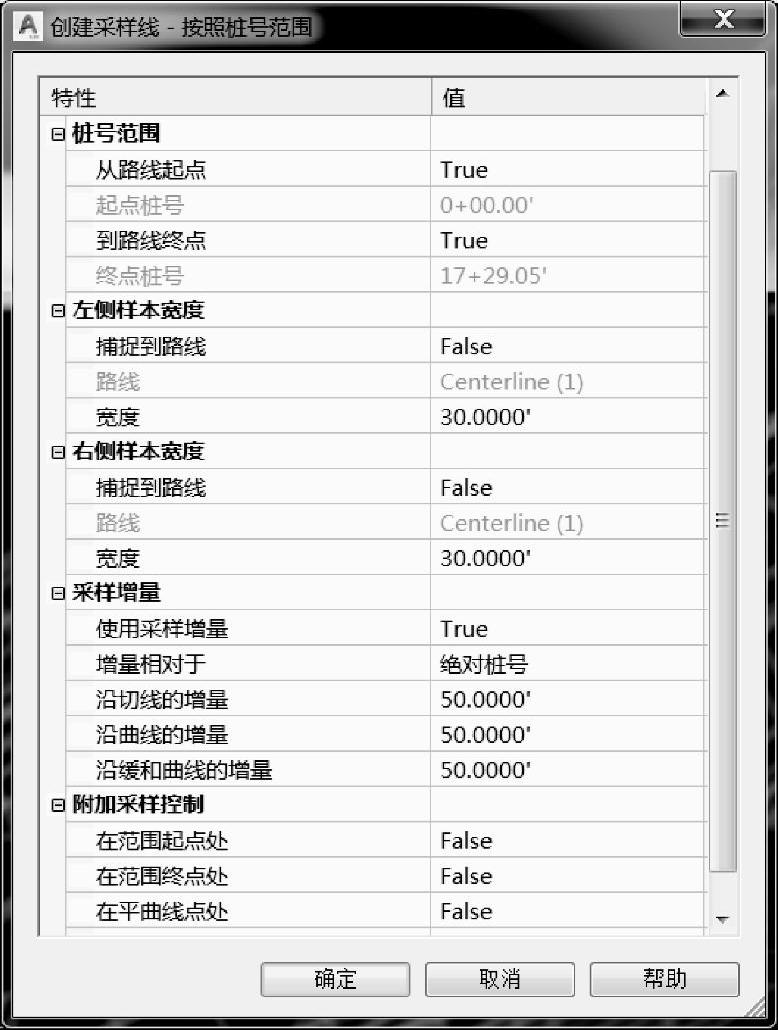

在一般项目中建议采用按桩号范围采样，这样便于分开控制装配频率和采样线的频率（图6.5-7）。一般情况下采样线的频率要远远小于装配的频率。

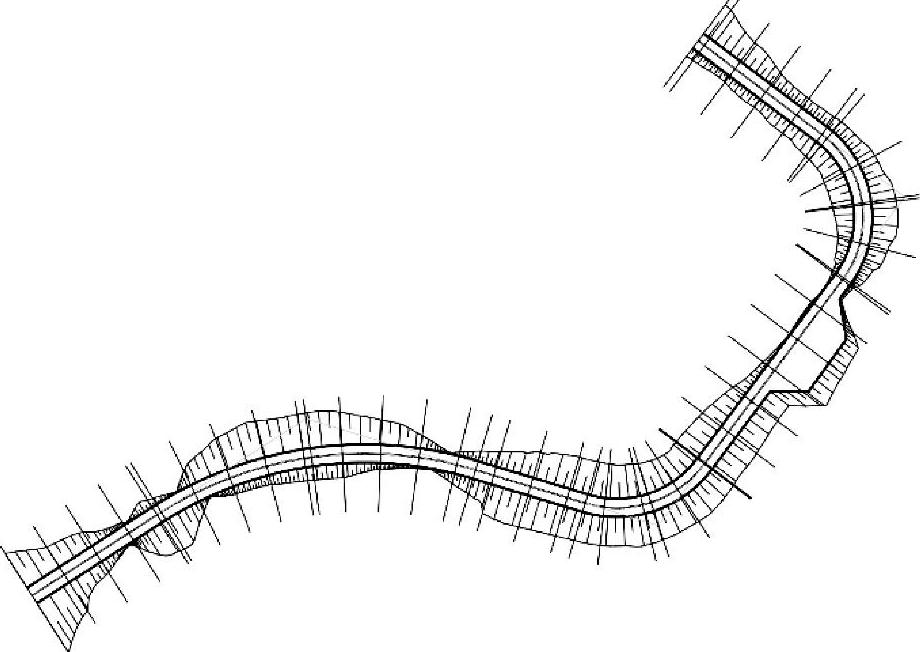

设计好采样方式后，可创建道路采样线（图6.5-8）。
2.采样线修改
采样线的控制显示效果是通过采样线样式和采样线标签样式控制的，可以根据需要修改其设置。
已创建好的采样线，可以修改其采样源。点击创建好的采样线后，在选项卡中选择“采样更多源”，在对话框中可增加或者减少采样源（图6.5-9）。
图6.5-6 按道路范围绘制采样线
图6.5-7 按桩号绘制采样线
图6.5-8 创建的道路采样线
