9.2.4  方格网土方施工图创建

9.2.4 方格网土方施工图创建

【遇到问题】 目前阶段,尚不能实现模型交付,三维模型创建完成后,仍需以二维图纸的形式进行交付。Civil 3D曲面、等高线虽能精确地模拟出拟建场地,但在某些情况下仍要以传统方式进行出图,其中土方施工图就是一个典型的例子。虽然Civil 3D具有创建土方施工图的功能,但对于某些复杂情况(图9.2-9),该功能并不能完全符合需求,在这种情况,通过二次开发实现土方施工图插件,完成方格网图的创建。


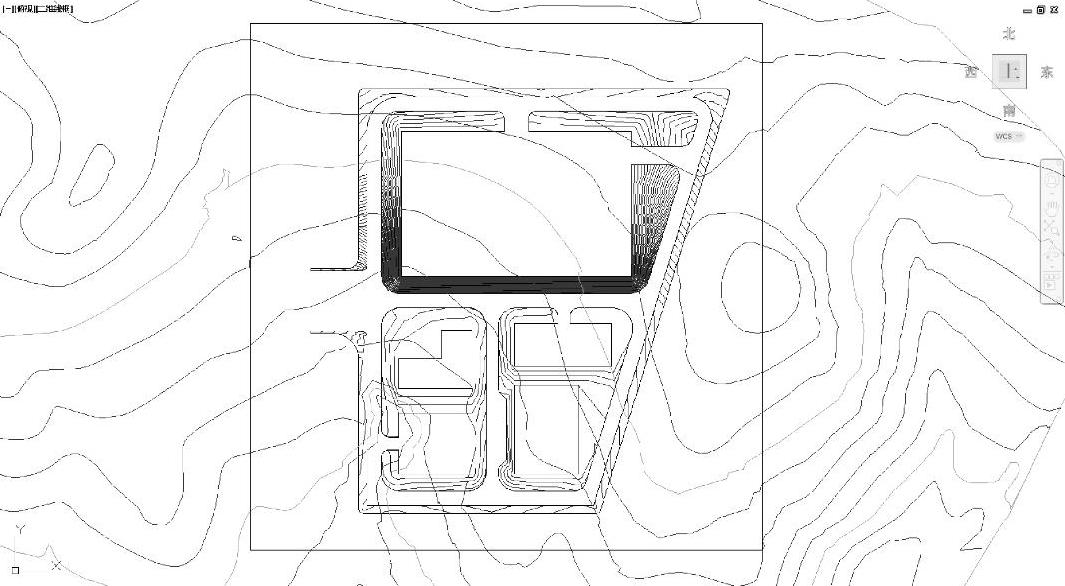

图9.2-9 具有多个边的曲面

【问题分类】 内部功能不符合自身需求。

【解决思路】 利用Civil 3D曲面标签、曲面体积工具、注释标签完成土方施工图的绘制(图9.2-10)。土方施工图中,原始地面高程、设计地面高程可以采用原始地形曲面、设计地形曲面的

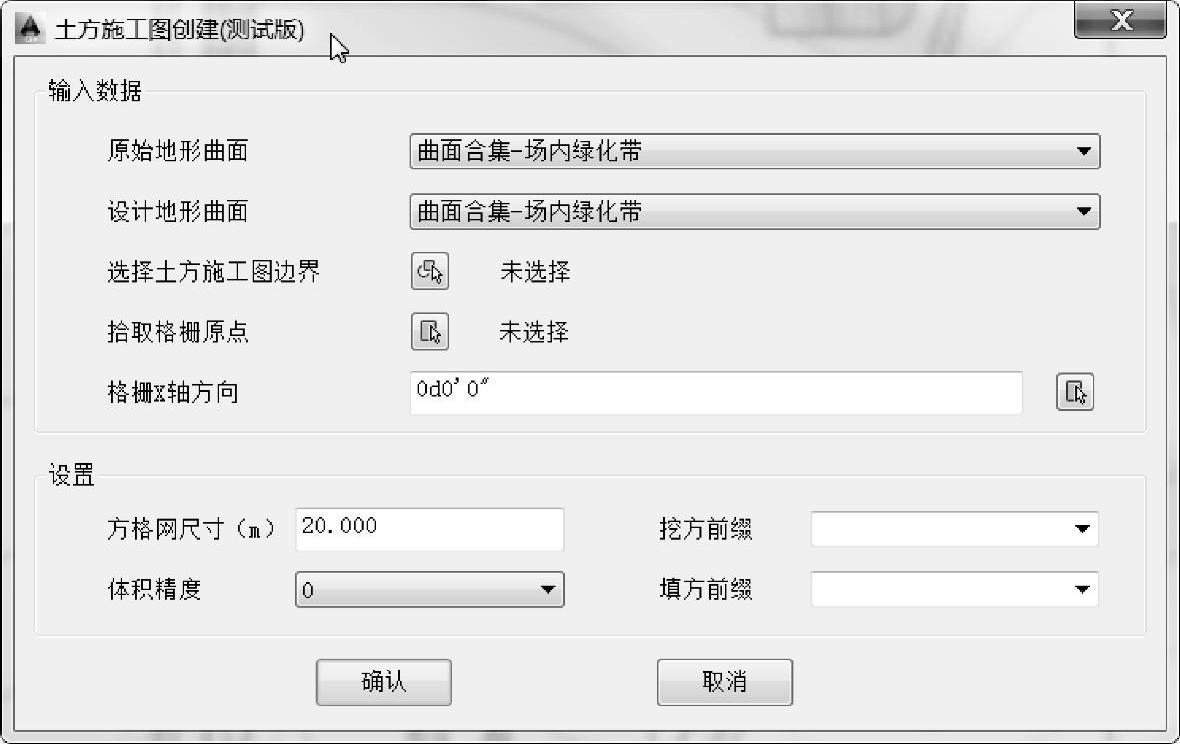

图9.2-10 土方量计算插件对话框

点位高程标签来注记,填挖高度可以采用体积曲面的点位高程标签来注记,填(挖)方量则可以利用体积工具进行查询,之后采用注释标签来注记。然后再通过程序实现方格网、汇总表的绘制,符合自身需求的土方施工图即可实现(图9.2-11)。

使用到的API:Civil 3D.NET API,ObjectARX。

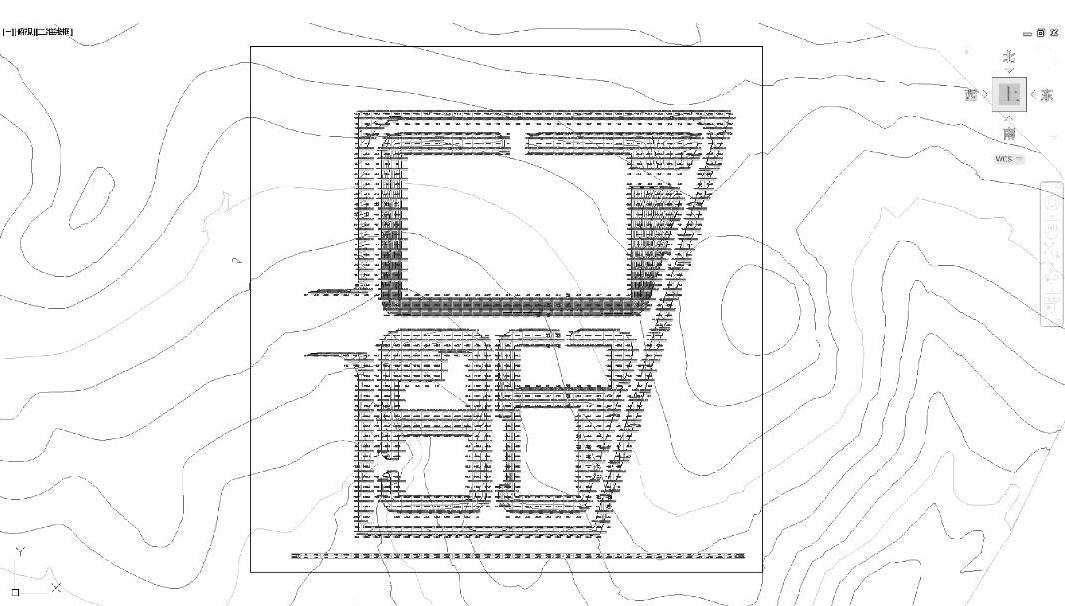

图9.2-11 完成的土方方格网图
