土方施工图创建

4.土方施工图创建

前文讲解如何计算土方量，对于计算的结果，如何才能将其转化成土方方格网施工图呢？目前要完成二维的土方方格网施工图，有三种办法：程序自带土方施工图功能，Cartogramma Utility for Civil 3D插件、“治地有坊”土方量计算插件。

（1）程序自带土方施工图功能（图5.3-3～图5.3-5）。

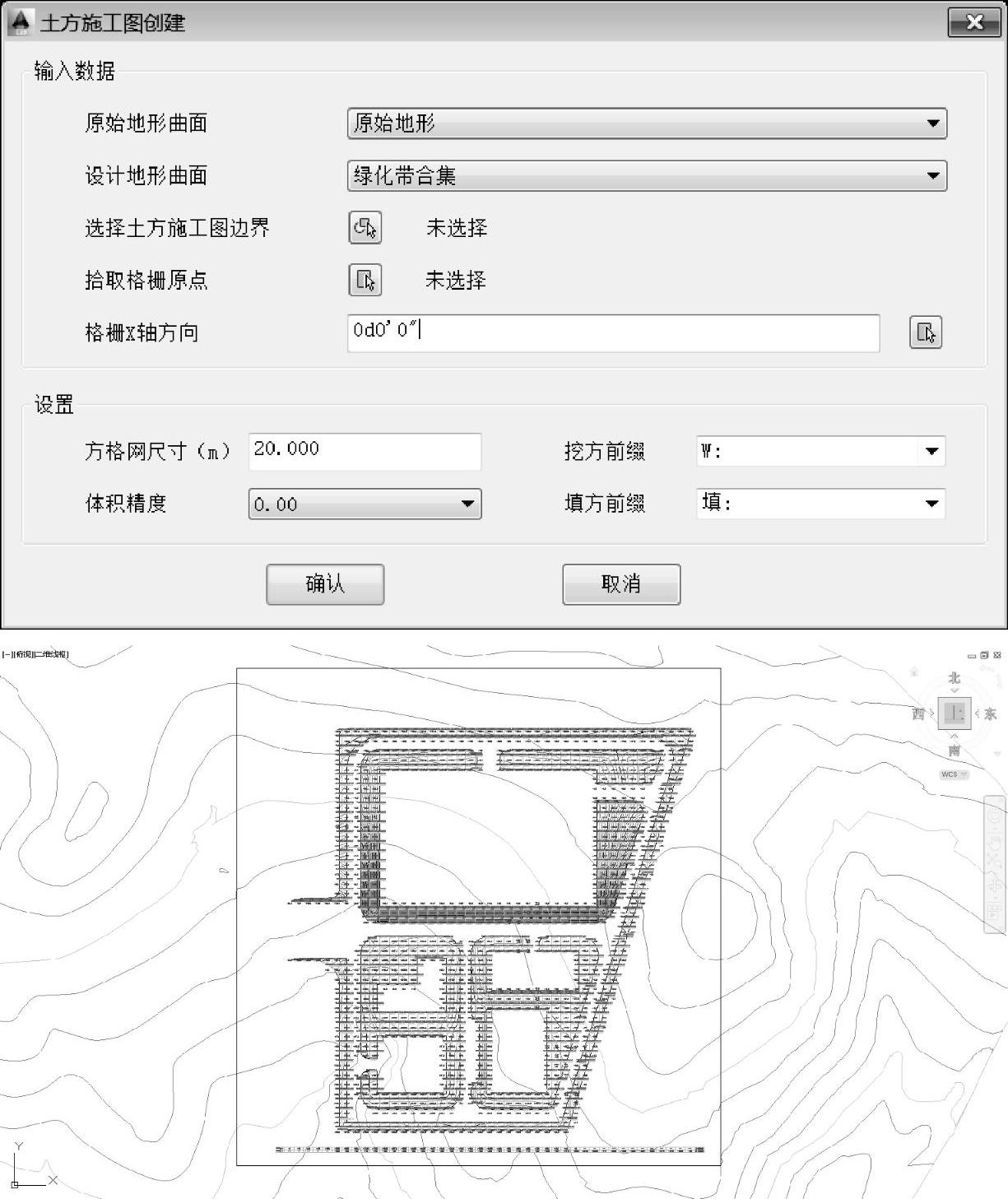

图5.3-3 2017以后的版本自带的“创建土方施工图”功能

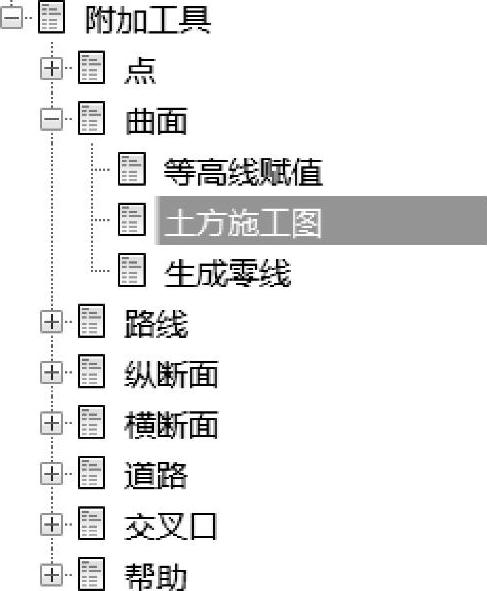

图5.3-4 2017之前的版本位于本地化包中

图5.3-5 土方量计算对话框

（2）Civil 3D土方量计算插件Cartogramma Utility for Civil 3D。

Cartogramma Utility for Civil 3D和前面讲解的土方计算方法基本类似（图5.3-6）。

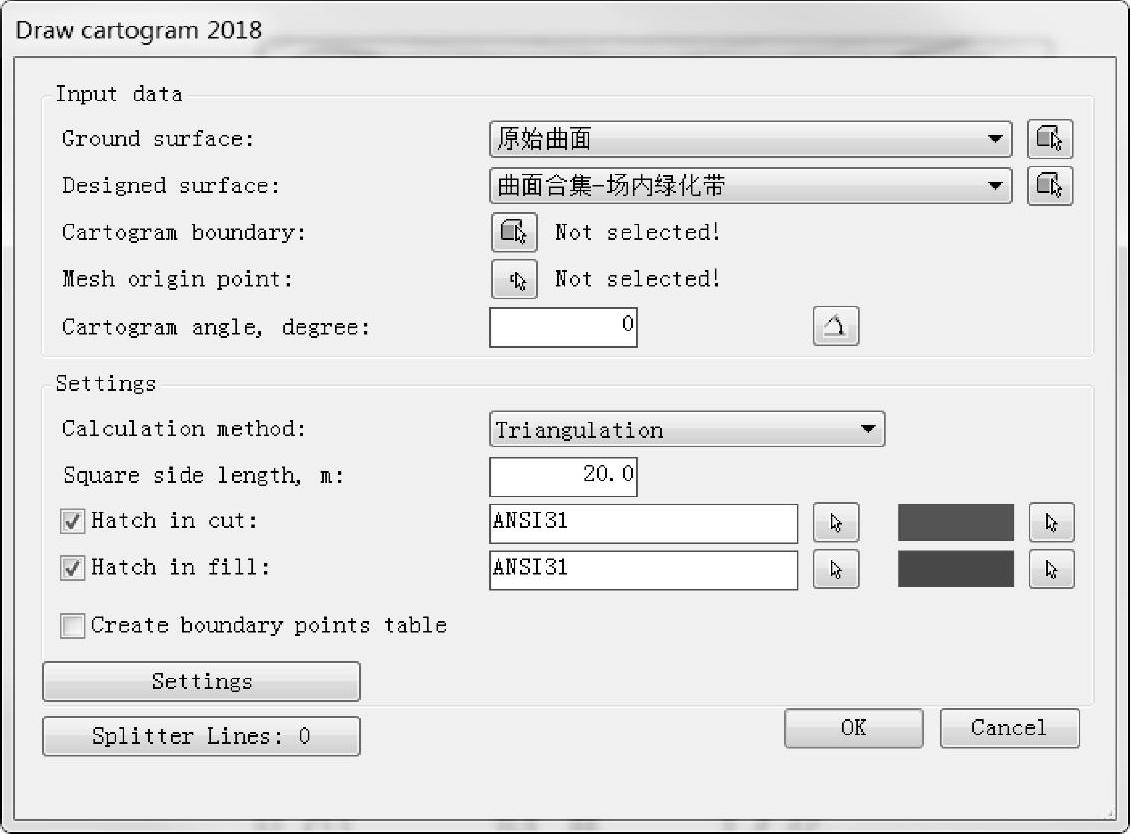

图5.3-6 利用Cartogramma Utility for Civil 3D插件

（3）“治地有坊”土方量计算插件

通过二次开发实现土方施工图插件完成方格网图的创建（图5.3-7）。

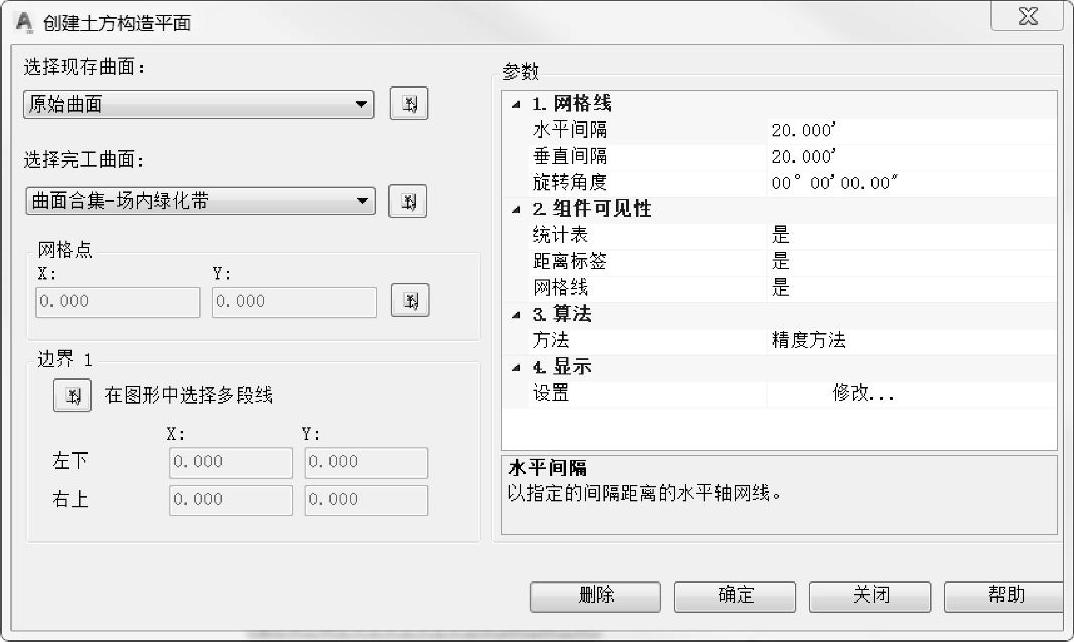

图5.3-7 利用“治地有坊”土方量计算插件
