7.3.5 创建部件过程中所涉及的知识点
（1）元素编号。点、连接、型的编号是由前缀和数字序号组成，其中前缀是不可修改的，点编号前缀为“P”，连接编号前缀为“L”，型编号前缀为“S”，辅助点编号前缀为“AP”，辅助连接编号前缀为“AL”。一个部件中，每一类几何元素的最大数量为1000个，但其序号却不受此限制，第一个点的编号可以设置为“P10000”，这是允许的，当创建更多的点时，其序号是顺序递增的，当然也可以手工进行修改。如果存在选择分支，不同分支中的点，可以有相同的编号。其他类型元素的编号遵循同样的规则，对于简单部件，使用默认编号是最简单的。
（2）输入、输出参数。在创建部件的时候，指定其输入或输出参数可以帮助在部件特性里面修改其数值，是参数化驱动部件的重要属性。
（3）代码。要灵活地控制装配的显示，在用部件编辑创建部件的时候就需要指定其相应的代码。在直接使用字符串为元素设置代码时，代码需要使用半角双引号（程序是无法识别全角双引号的）。一个几何元素可以指定多个代码，每个代码之间用“，”（半角逗号）隔开。
Civil 3D在创建模型过程中，相邻装配之间元素如何对应则是由代码来实现的，具有相同代码的元素才能形成对应关系。同时装配、道路模型、横断面图的样式也是通过代码来实现的，因此为几何元素设置代码是相当重要的操作过程。系统部件中代码的设置有一定的意义即规律，同时也提供了相应的代码集样式，因此自定义部件中的代码应尽可能与系统部件一致。
（4）表达式。表达式允许用户使用数学公式转换信息，如X/Y位置、坡度和高程。如果需要在坡度中输入“无穷大”，也可以利用表达式来表示：1/0，比输入“无穷大”更为简便。
（5）API。可以使用.NET API类可以扩展部件编辑器的功能，编辑逻辑行为复杂的部件。部件编辑器支持的API可以查看帮助文件中“输入或计算特性数据”一节。创建复杂部件，API的应用是必不可少的。部件编辑器作为一个可视化编程的工具，提供的API数量有限，如果用户能够把这有限的API充分利用起来，创建一些复杂的部件，诸如水平马道多级边坡、模拟道路标线等部件，还是很轻松的。
（6）“Decision”及“Switch”。
Decision判断：指定两个几何图形选项，具体应用取决于指定的条件。决定可以使用如“真/假”“是/否”和“挖方/填方”等条件。通过“决定”，可以指定条件，然后在流程图中定义两种不同的选择。

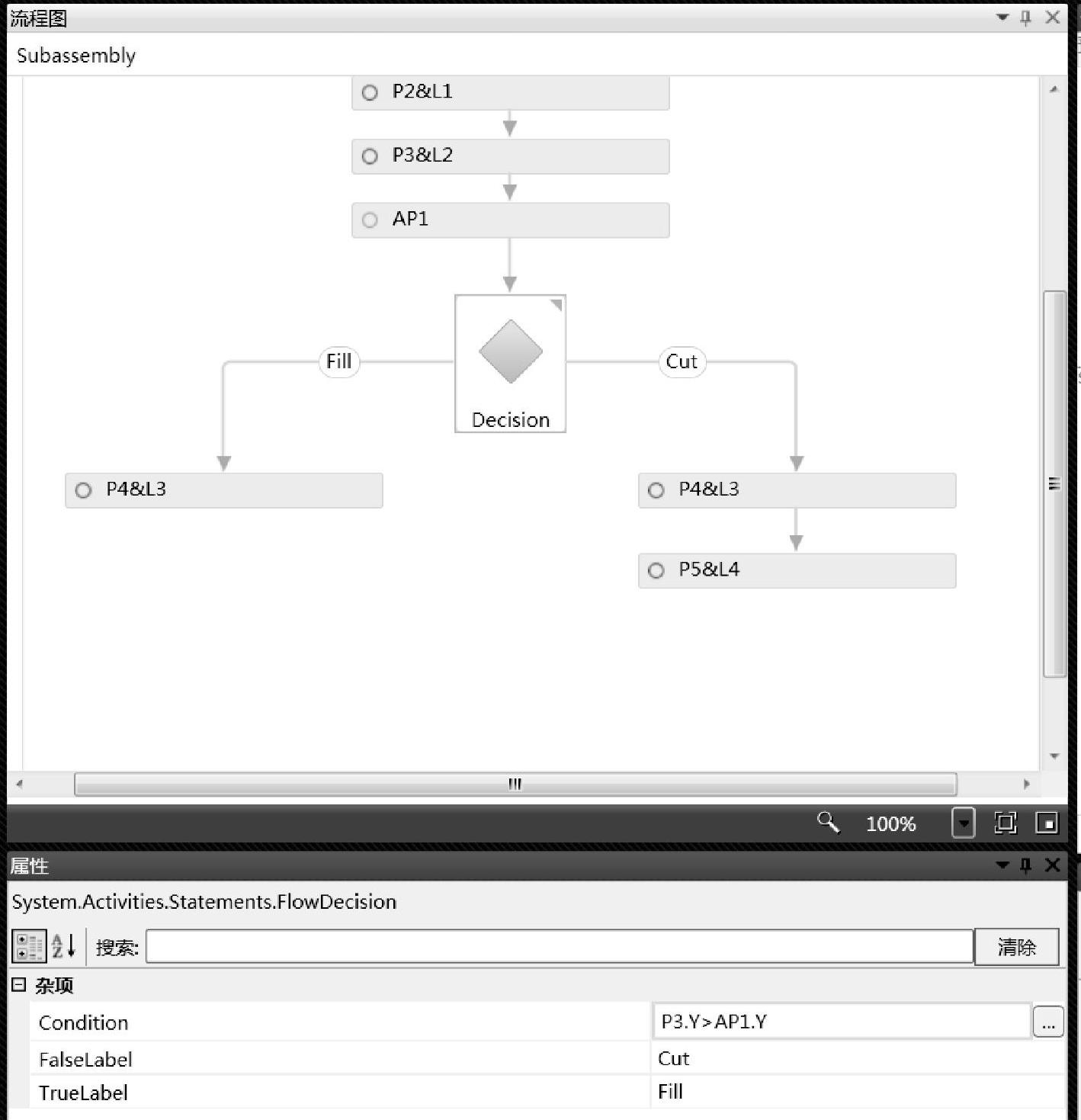

例如图7.3-34中判断指定了一个“P3.Y＞AP1.Y”的表达式，其含意是判断P3点是在曲面上面还是下面（函数Y的含意是获取点相对于部件原点的垂直位置）。
FasleLabel：当表达式值为“错误”时，流程所走的分支。
TrueLabel：当表达式值为“正确”时，流程所走的分支。
Switch开关：最多指定11个几何图形选项，具体应用取决于指定表达式的结果，其条件表达式结果类型为String。
图7.3-34 指定判断表达式
