4.2.5 曲面标签的设置
曲面标签和点标签一样，曲面同样可以通过添加相应的标签来标记相关数据。Civil 3D常见的曲面标签内容包括坡度、点位高程和等高线标高（图4.2-53）。
1.坡度标签
坡度标签样式用于标注曲面上的坡度。可以将坡度标注为坡率或坡度，并使用坡度标签样式设置其格式。
■单点坡度指曲面当前点所在曲面的最大坡度，也就是垂直于等高线的坡度。
■两点坡度指起点和终点之间的高差除以两点之间的距离所形成的综合坡度。
坡度的标签创建举例。
➢点击“曲面”→“添加标签”→“坡度”提示选择坡度标签的样式。选择“两点”根据提示选择第一个点和第二个点，这样就创建了一个坡度的标签（图4.2-54）。

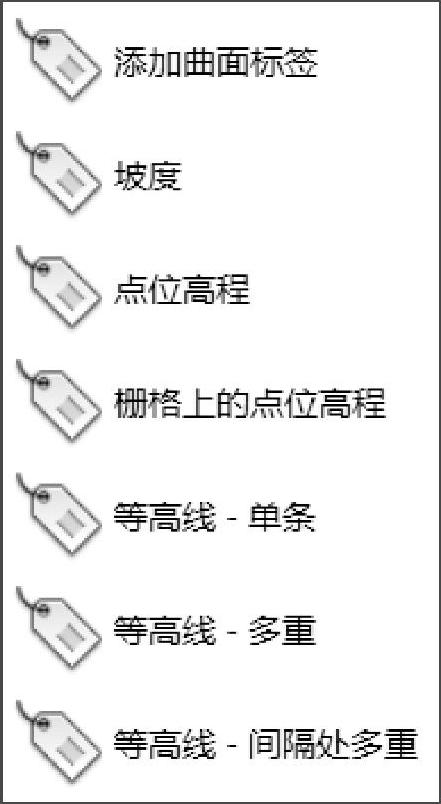

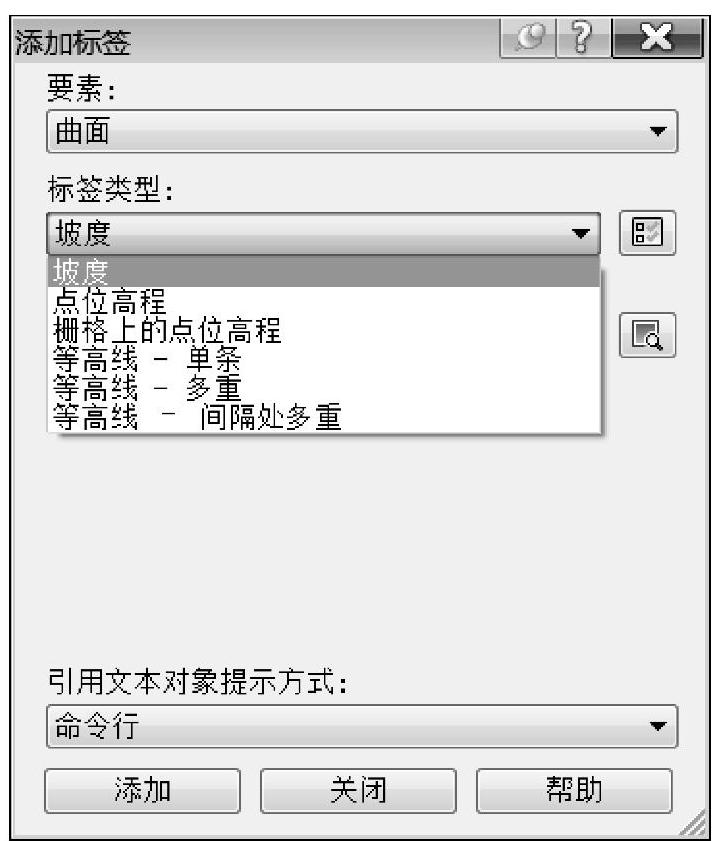

图4.2-53 添加标签对话框
图4.2-54 曲面添加了坡度标签
➢创建好坡度标签之后，也可以根据需要修改坡度的标签样式，同点标签样式修改是一样的。在“标签样式生成器”中可以根据需要修改标签的样式，例如想生成一个既有坡度又有长度的标签，坡度的单位为%，长度的单位米（m），这样一来应如何定义呢？
本地化包模板文件中已经添加了如图4.2-54所示的坡度和箭头标签，只需再添加一个长度的标签（如果没有使用模板文件，则标签的所有内容均需要重新定义）即可。点击“组件名称”后面的“文本”，新建一个长度的文本（图4.2-55）。
➢将“文本部件编辑器”中的内容修改为“曲面坡度水平距离”（图4.2-56），然后设置锚件位置和文本高度，这样就生成了一个具有坡度和长度的曲面坡度标签（图4.2-57）。
➢将创建好的坡度坡长标签添加到曲面中，可以看到生成的曲面标签（如图4.2-58所示，有部分标签中带有“？”，因为曲面坡度标签中的“一点”没有坡长的概念，只有选择“两点”标注的坡度标签才具有坡长）。

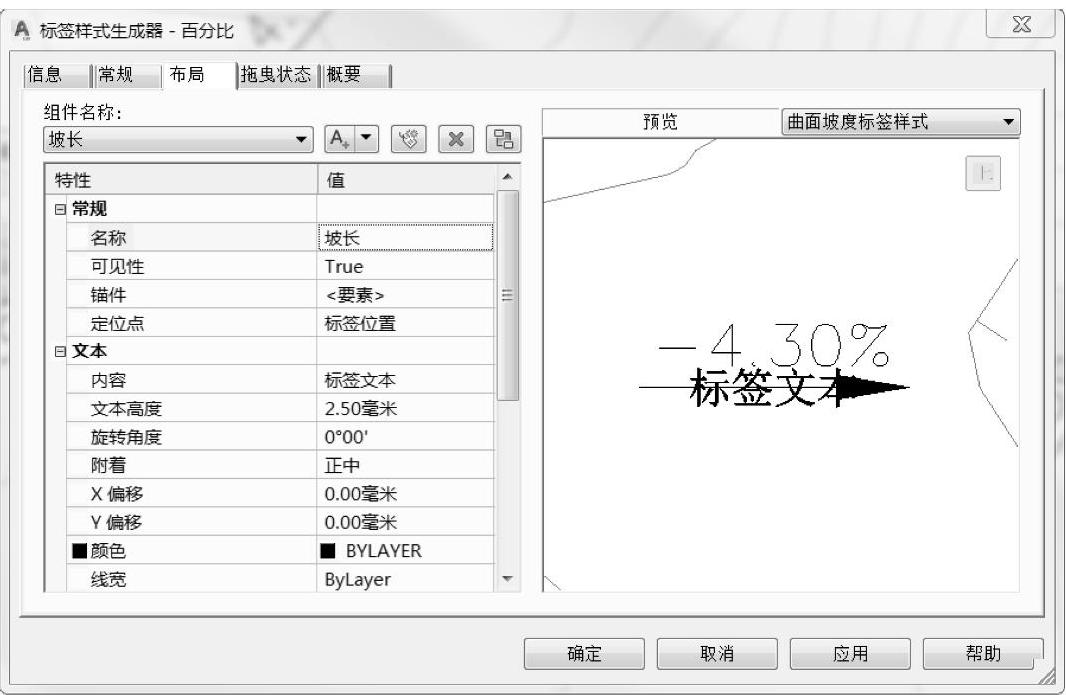

图4.2-55 添加新的文本标签

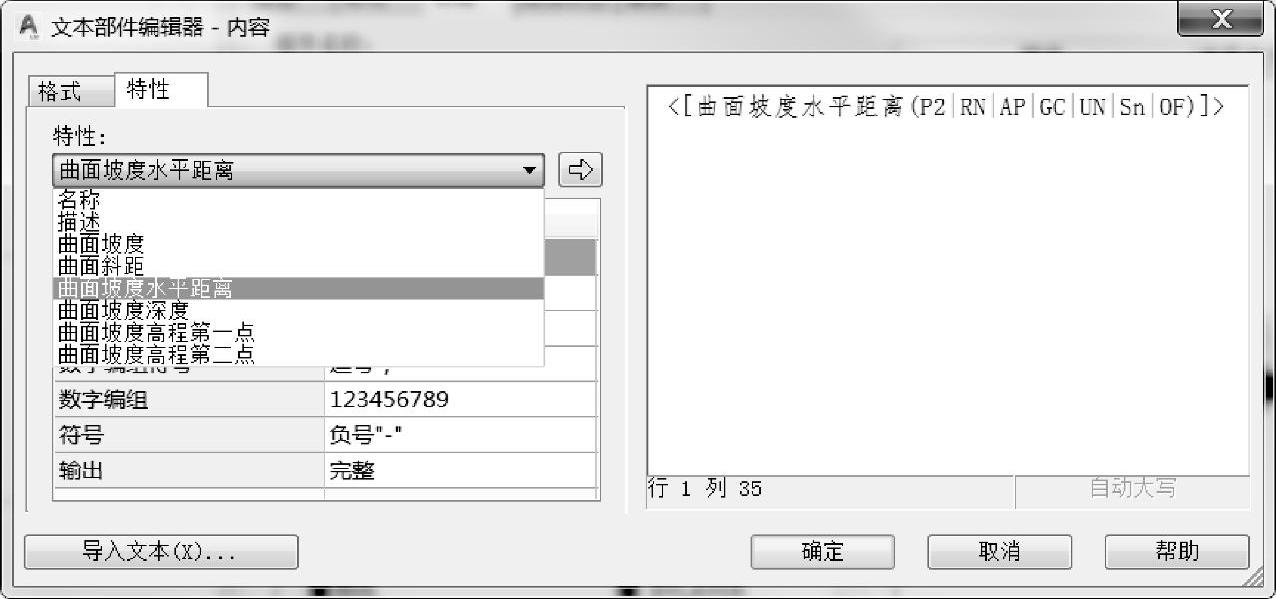

图4.2-56 修改标签内容

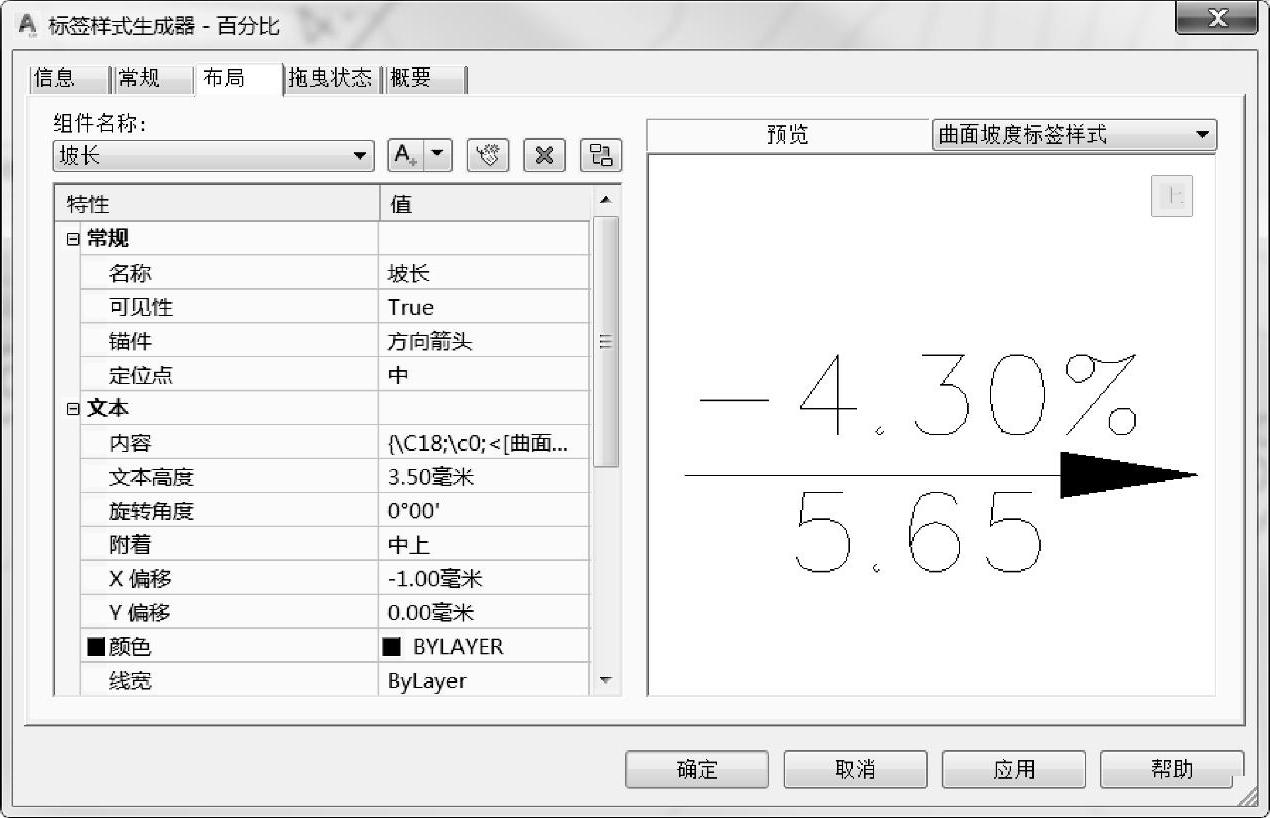

图4.2-57 创建好的曲面坡度坡长标签

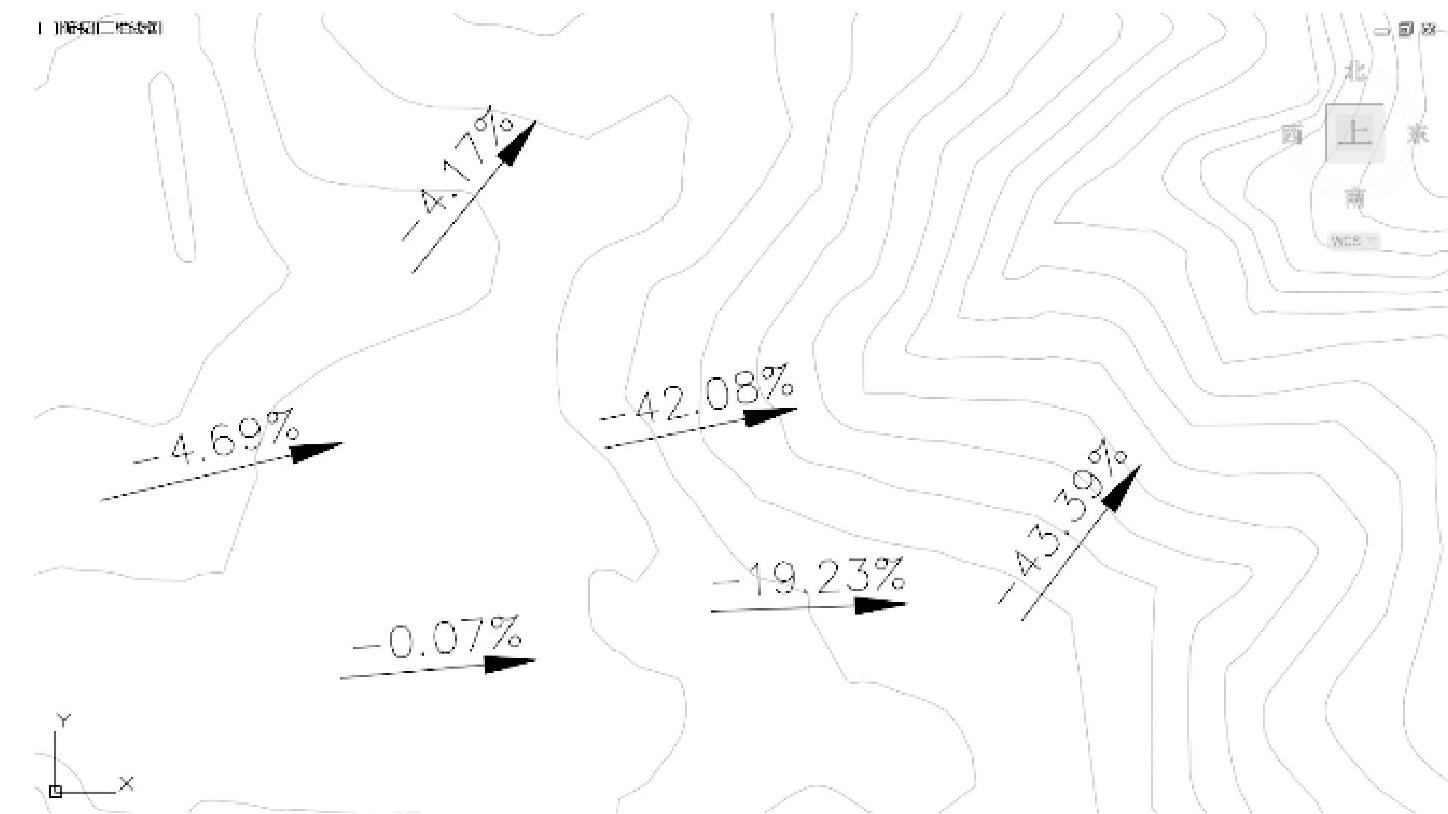

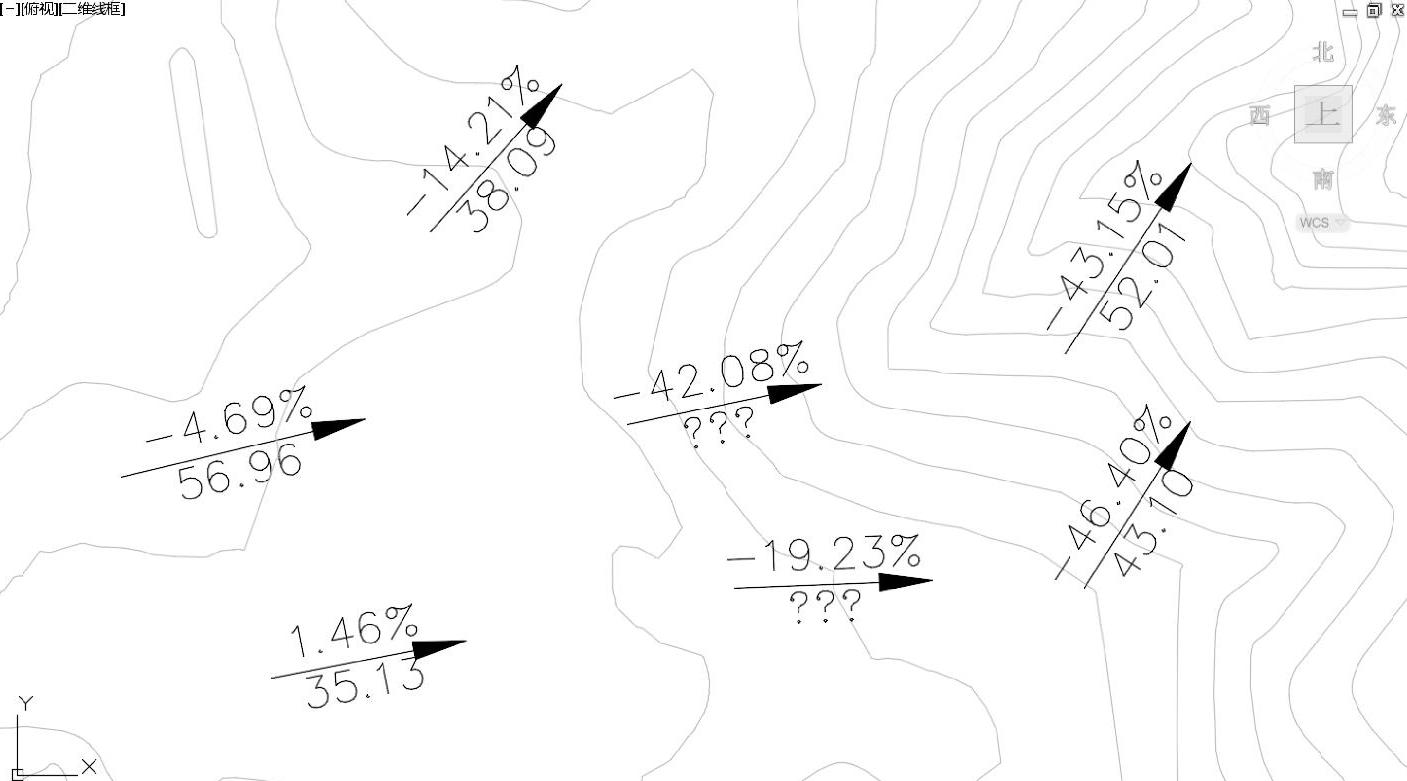

图4.2-58 生成的曲面标签
【特别提示】 坡度标签样式（其他标签样式也类似）可以在添加标签之后再修改相应标签样式，也可以在创建标签之前定义好标签样式，在创建的时候直接选择合适的标签样式。
2.点位高程标签
点位高程标签用于标注曲面中具有任意高程的随机点位置，主要用于标注任意点的坐标和高程。
点标签的创建：点击“曲面”→“添加标签”→“点位高程”，点击曲面中的点位置，这样就创建了一个点标签（图4.2-59）。
曲面点标签的样式修改同点标签一样。在“标签样式生成器”里面修改需要定义点标签的内容和形式，这里就不再详细介绍了。
【特别提示】 点位高程标签可以通过AutoCAD的“阵列”命令形成一系列有规则的标签。
3.等高线标签
等高线标签将指定的等高线标签样式标注在曲面等高线中，方法有单条、多条和间隔处多重。
“单条”和“多条”的实质是通过指定与曲面等高线交叉的直线段来创建等高线标签。“间隔处多重”是通过绘制与曲面等高线交叉的等高线标签线，并指定沿着这些等高线的标签之间的间隔，创建等高线标签（图4.2-60）。
图4.2-59 点位高程标签
图4.2-60 等高线的单条和多条
创建好等高线后，修改等高线标签线的特性，例如更改主等高线标签、次等高线标签和用户定义的等高线标签的标签样式。
等高线标签的创建：点击“曲面”→“添加标签”→“等高线-多条/单条/间隔处多重”，点击曲面中的位置，这样就创建了一组等高线标签。

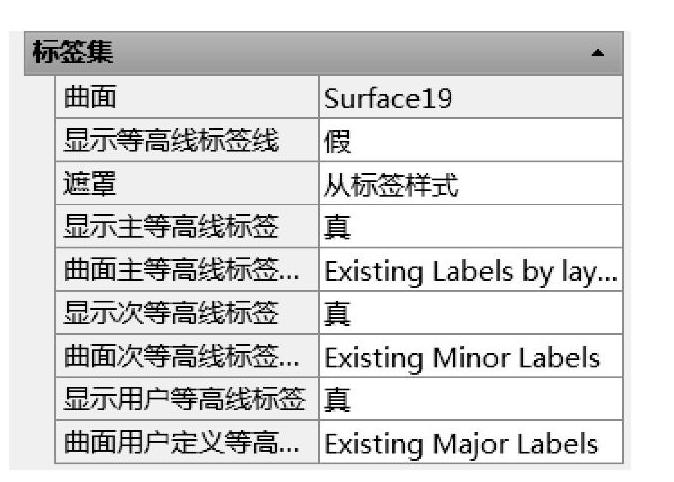

图4.2-61 等高线标签集
等高线标签在创建好之后不是单独存在的，而是以标签集的形式存在。不能单独地修改某一个等高线的标签，只能修改具有类似属性的标签集的样式。等高线标签集主要分为主等高线和次等高线。修改其样式，则整个曲面中的主等高线或者次等高线标签都会发生变化（图4.2-61）。
修改等高线标签的样式同前文讲述的一样，也是在“标签样式生成器”中修改的。如图4.2-62所示为插入多条等高线标签后的显示效果，图4.2-63为插入间隔处多重等高线标签后显示的效果。

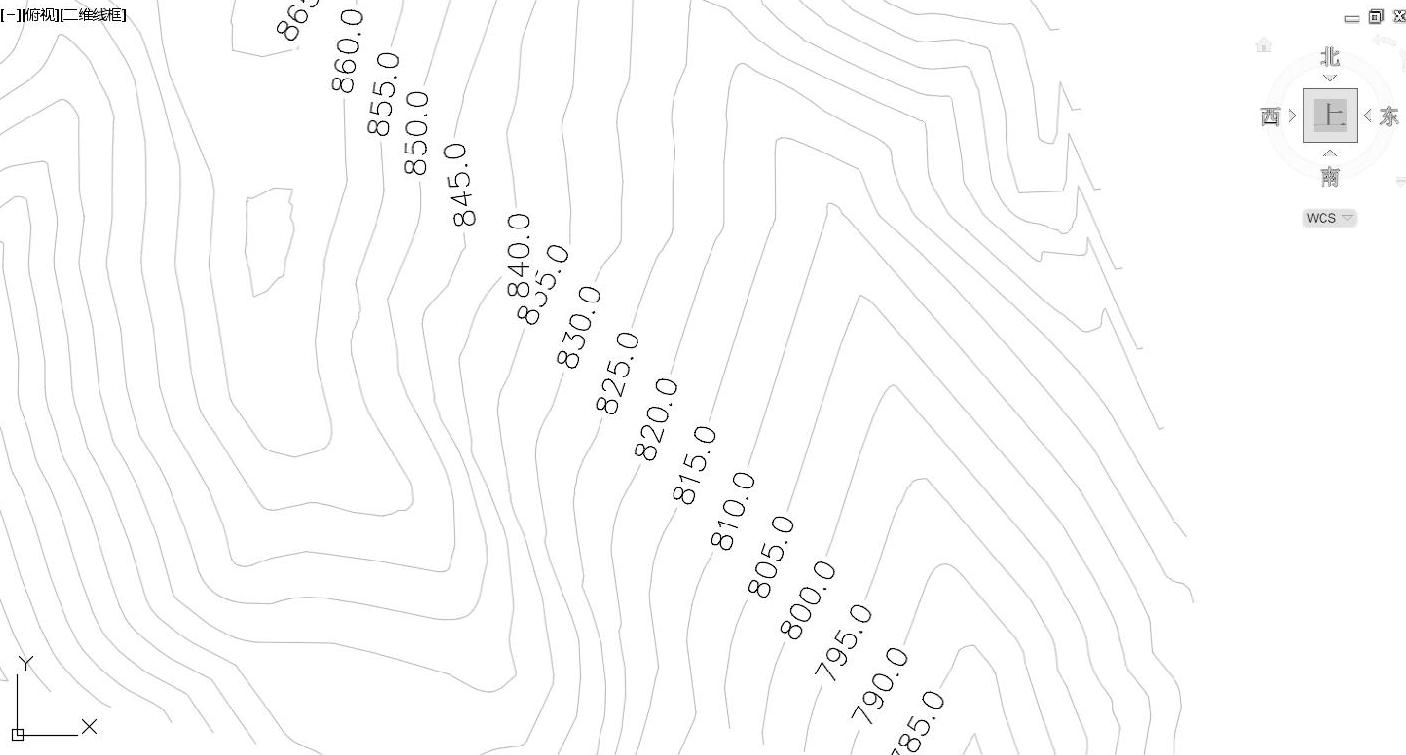

图4.2-62 插入多条等高线标签

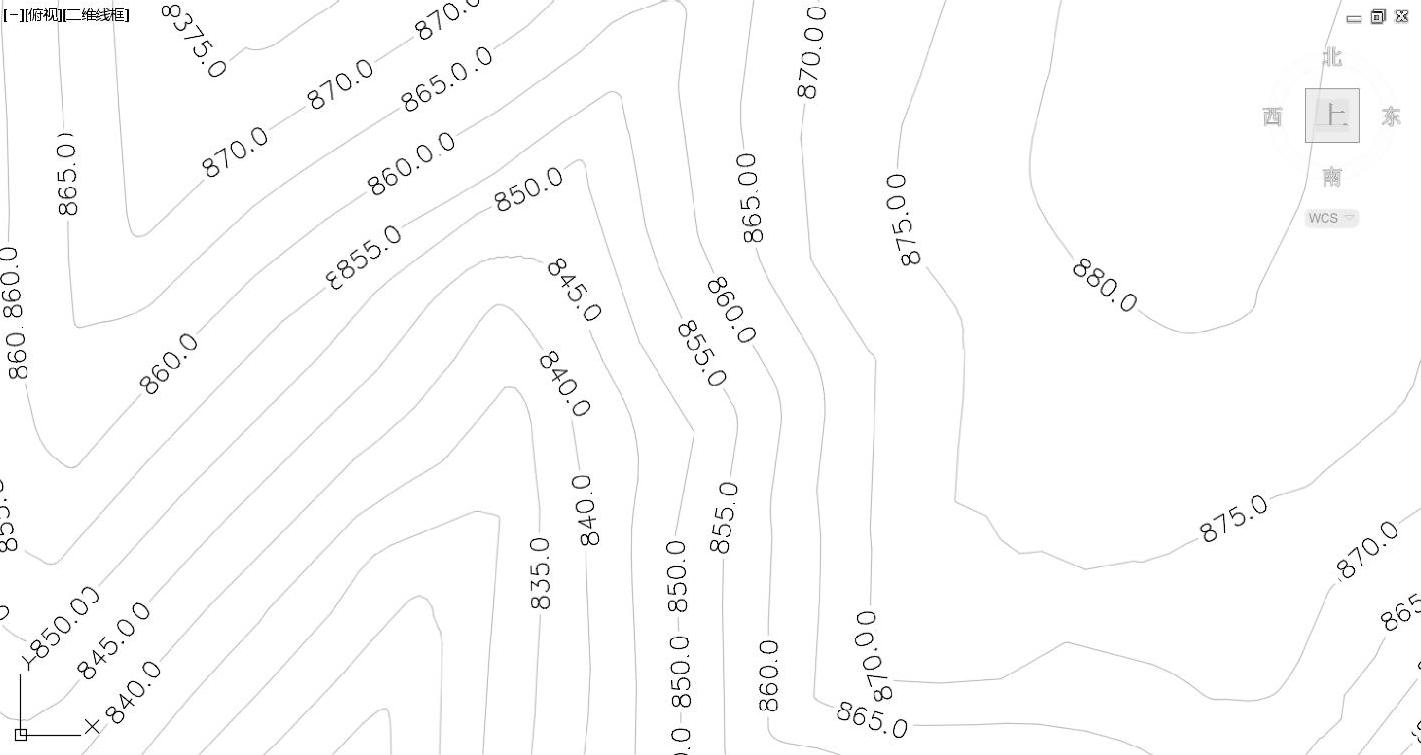

图4.2-63 插入间隔处多重等高线标签
