曲面体积计算法

在Civil 3D同一个区域建立两个（或多个）曲面，比较曲面之间的体积差，其值就是土方量。精确比较两个曲面之间的体积，如果曲面完全且准确地反映地形，那么土方量计算的结果也完全准确。

在“分析”选项卡下单击“体积面板”功能，进入“体积面板”选项卡，点击创建体积曲面，弹出“创建曲面”对话框（图5.3-1），在本书4.2.1节中已经介绍过曲面的分类，首先创建三角网体积曲面，曲面信息相关设置前文已经介绍过，确定好“基准曲面”“对照曲面”“松散系数”和“压实系数”（一般情况下基准曲面就是自然地形曲面，对照曲面就是设计地坪曲面，松散系数和压实系数按照实际情况填写即可），完成曲面体积的计算过程，得出土方量计算成果（图5.3-2）。

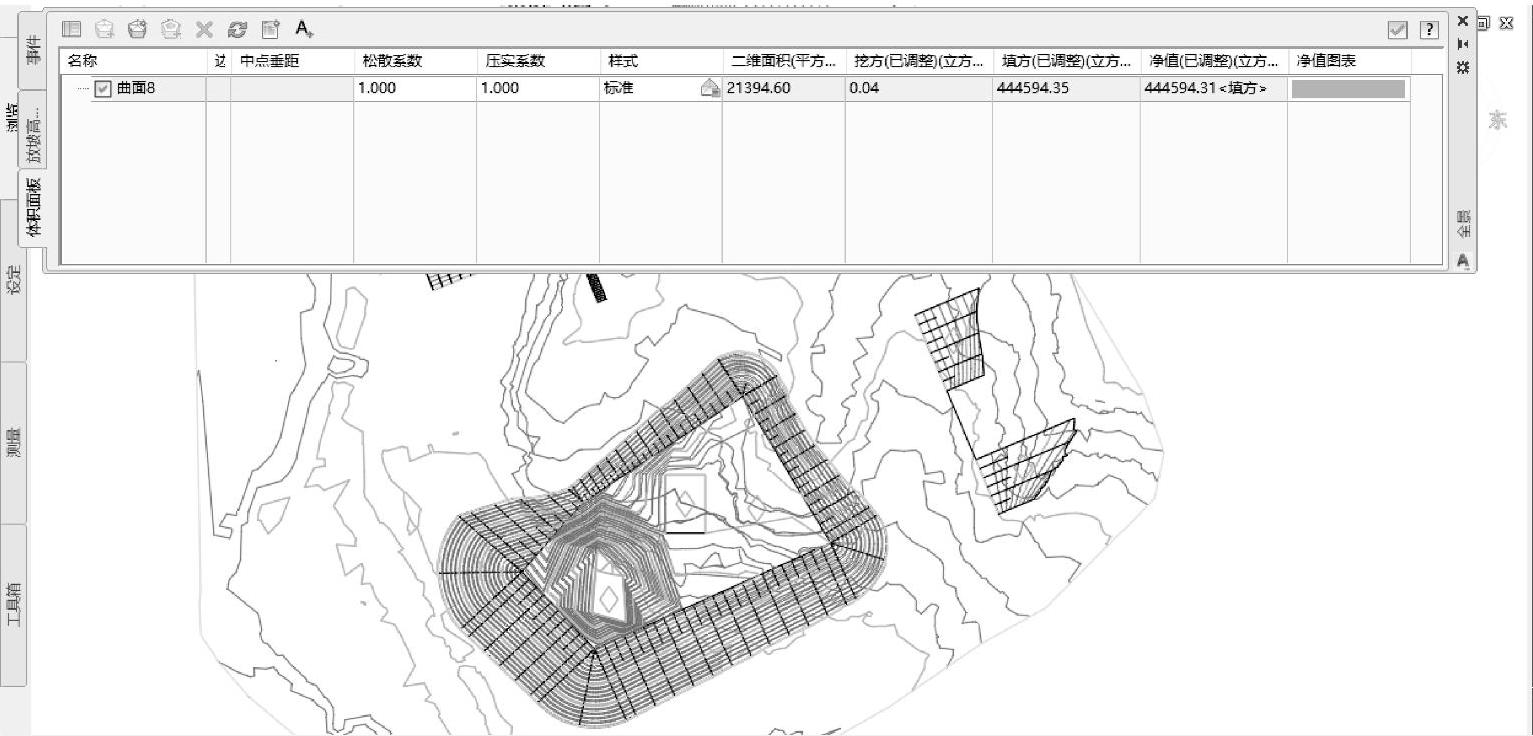

图5.3-2 在“体积面板”选项卡上得出土方量计算成果
