（一）七桥问题引发图论诞生

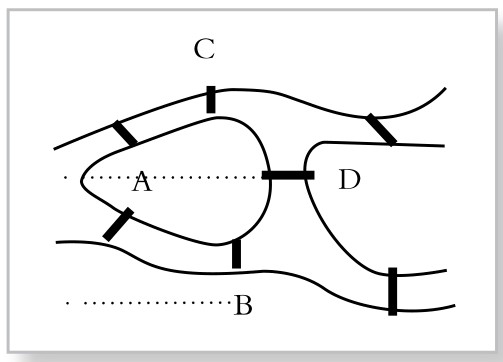

18世纪东普鲁士的哥斯尼堡（现为俄罗斯的加里宁格勒），有一条帕瑞格河流经城区，河上有两个小岛，有七座桥把两个小岛与河岸联系起来，如图4-4-1所示。

傍晚，人们经常在桥上散步。于是有人突发奇想，提出一个问题：一个人能否一次性地走过这七座桥，而每座桥只走一次，最后回到出发点？这个问题一经提出，立即引起许多人的兴趣。大家都在散步时试一试，以求解决这个问题。但是，走来走去，人们始终找不到一条散步路线，能够一次性地走过这七座桥而不重复过桥，并最后能回到出发点。是没有找到这条一次性路线呢？还是根本就不存在这样的路线呢？大家无法解决这个难题。于是人们请教大数学家欧拉。

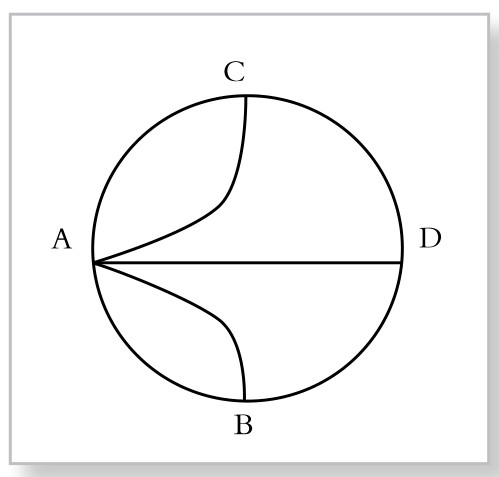

欧拉运用数学抽象的方法，巧妙地解决了这一难题。他的想法是：人们能否一次性走过七座桥，与每座桥的长短、形状都没有关系，与每块陆地的大小也没有关系。因此，可以把河的两岸和小岛等四块陆地，缩小到一点；把每座桥拉长，使其变成一条连接两点的曲线。即令图4-4-1变成由四个点和七条线组成的图4-4-3。能否一次性走过这七座桥，就变成：能否一笔画出这个图来，而不重复。这样，就把一个实际问题，变成图形一笔画的数学问题。欧拉解决了这个问题，同时开创了数学的新分支——图论。

为了解释方便，把图中的点，称为“顶点”；图中的线条，称为“边”。连接偶数条边的顶点，称为“偶顶点”；连接奇数条边的顶点，称为“奇顶点”。

假如一幅图能够一笔画成，那么，除了起点和终点以外，其他顶点（中间点）都是一条边进，一条边出，因此都应该是偶顶点；只有起点和终点可能例外。所以，如果一幅图上的顶点没有奇顶点，或最多只有两个奇顶点，那么，该图就一定可以一笔画成。否则，就不能一笔画成。这样，就得到判别“图”能否一笔画的准则：若其奇顶点数目不超过2，则可以一笔画成；否则不能一笔画成。

现在，我们回到七桥问题。这只要看图4-4-3上的奇、偶顶点的个数就行了——图上的四个顶点，都是奇顶点，个数超过2，因此它不能一笔画成。从而图4-4-1中的七桥，人们不可能一次性走过每一座而不重复。人们长期以来的困惑得到了解决。为了纪念欧拉，人们把能够一笔画成的图，称为“欧拉图”。

通过欧拉解决七桥问题，我们看到了数学的力量：它可以将一个十分困难的实际问题，抽象成一个图形问题，在纸上通过图解就能得出答案。

（二）管梅谷与中国邮路问题

一个城市，以街道为边，以两条街道的交点为顶点，并以每条道路的长度标数，便组成了一幅加权图（标注每边长度）。邮递员需要走过每一条街道和每一个交点。问：如何选择一条最短邮路，使邮递员从邮局出发，跑遍所有的街道送完信以后，再回到邮局？这是中国数学家管梅谷先生于1960年在国际上首先提出来的邮递员问题，被国际图论界命名为“中国邮路问题”。

在“图”的每条边上加注数字表示边长，就成为一幅加权图。图中若干点和边连接起的折线，称为链。图中一条链上各边长之和，称为该链的长度。一条链的起点和终点重合为一点，则称为一条回路。

一幅加权图中的“最短邮路”，要符合以下条件：

1．是可以一笔画成的“最短邮路”，不过可能有些边有重复；

2．没有多于两次以上重复的边；

3．图中每条回路上重复边的总长度，不超过该回路长度的一半。

满足这些条件的“最短邮路”，称为“中国邮路问题”的最优解。

关于最优解问题，有以下结论：

中国邮路问题的最优解是存在的；如果存在两个满足条件的最优解，那么它们邮路的长度相等。

以下我们用实例来介绍求最优解的方法。

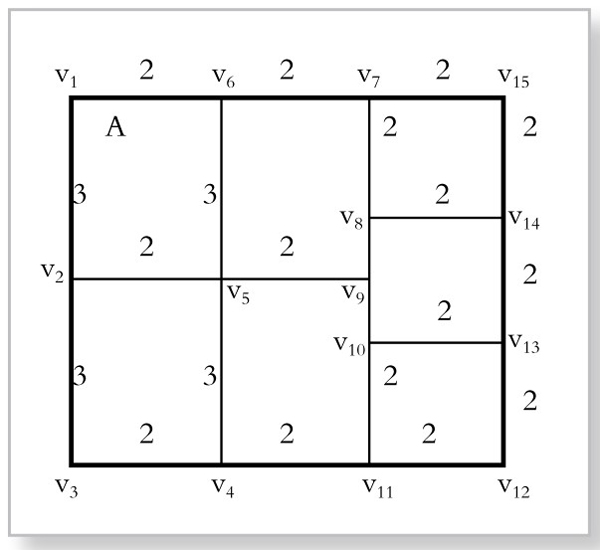

问题：设邮路是如图4-4-4所示的加权图，其中点A是邮局所在地，每条线段上所标出的数字，表示该路段的长度。求此邮路的最优解。

这是一幅有15个顶点的加权图，因为有10个奇顶点，所以它本身不能一笔画成。要想使它变成欧拉图，就要消灭这10个奇顶点。

我们注意到：若在两个奇顶点之间加一条边（重复边），就可以将这两个奇顶点消灭，使得奇顶点变为偶顶点。例如，在V6、V7之间加一条边，这两个顶点就变成了偶顶点。所以在加若干条边之后，就可以消灭所有的奇顶点，而使加边以后的图成为欧拉图（包含重复边）。在两个顶点V6和V7之间加一条边，其实际意义就是：在这长度为2的边V6V7对应的街道上重复走一次。因此，我们在造就加边欧拉回路时，希望所加的边越少越好，所加边的总长度越小越好。

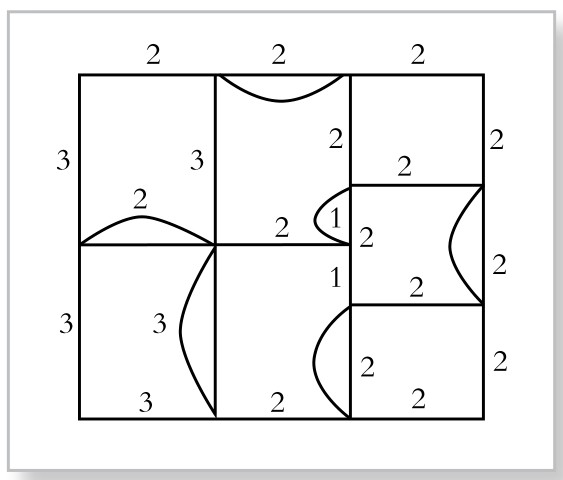

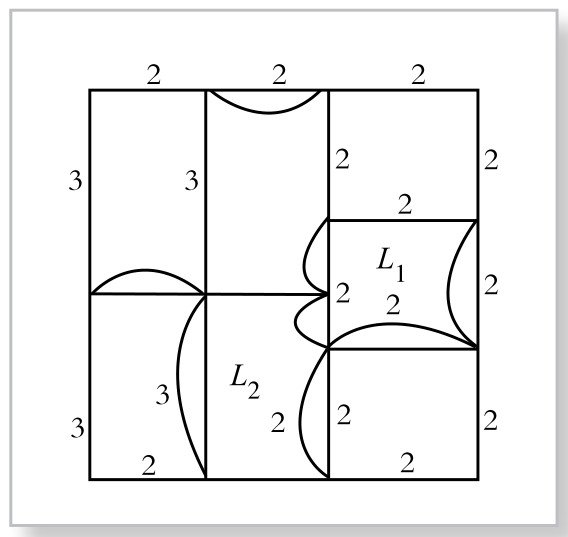

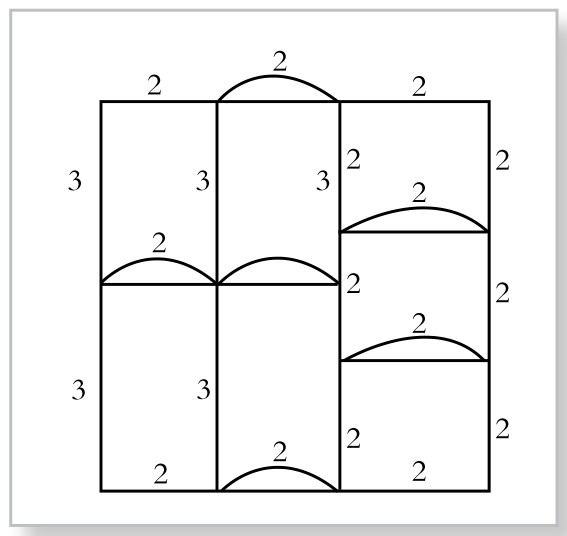

下面用两种方法来加边，如图4-4-5、4-4-6所示。图4-4-5中的加边欧拉回路，在每个回路上的长度总和不超过所在回路长度的一半，符合最优解的条件，故这是一个最优解。图4-4-6中所加的边，在回路L1、L2上的长度之和，已经超过了所在回路长度的一半：回路L1的长度为8，所加边的长度为6；回路L2的长度是10，所加边的长度为6。所以图4-4-6中所画的加边欧拉回路，不是最短回路，因此，它不是最优解。现在，我们将图4-4-6中的加边回路进行调整，如图4-4-7所示。

经过检查可知，图4-4-7中的加边欧拉回路，符合最优解的条件，因此，它也是一个最优解。而且，可以检验：它与图4-4-5中的邮路的总长度相等。
