5.4.2　偏微分方程的运算

5.4.2　偏微分方程的运算

1.一般偏微分方程的数值解运算

MATLAB语言提供了pdepe函数，可以直接求解一般的偏微分方程（组），它的调用格式为：

sol＝pdepe(m，＠pdefun，＠icfun，＠bcfun，xmesh，tspan)

参数说明：

m：与方程的对称性有关的一个参数，取值为0、1或2.

＠pdefun：是偏微分方程（组）的描述函数，必须先将微分方程转换成下面的标准形式：

然后对偏微分方程（组）编写下面的入口函数：

其中，du是u的一阶导数，由给定的输入变量即可表示出c、f、s这三个函数.

＠icfun：是偏微分方程（组）的初值条件描述函数，必须先转换为下面的标准形式：

u(x，t0)＝u0(x)，a≤x≤b

然后编写下面的函数即可.

＠bcfun：是偏微分方程（组）的边界条件描述函数，必须先转换为下面的标准形式：

边值条件可以通过下面的函数描述为：

其中，ul和ur分别是左边界xl＝a和右边界xr＝b处的近似解；pl、ql和pr、qr分别返回xl＝a和xr＝b时函数p、q的值.

xmesh：给出需要进行数值解的空间节点.

tspan：给出需要进行数值解的时间节点.

options：给出微分方程的部分优化参数.

sol：一个三维数组，sol（i，j，k）给出解u（k）在xmesh（i）和tspan（j）处的值.

例5.34　求解下面的偏微分方程组：

其中，F（y）＝e5.73y-e-11.46y，初值条件和边值条件分别为

u1(x，0)≡1，u2(x，0)≡0

和

解：首先将给定的微分方程组、初值条件、左边界条件和右边界条件分别转换为如下的标准形式：

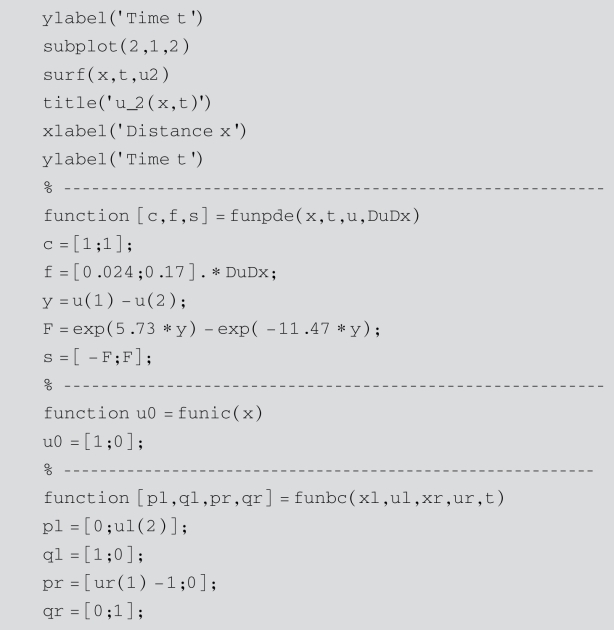

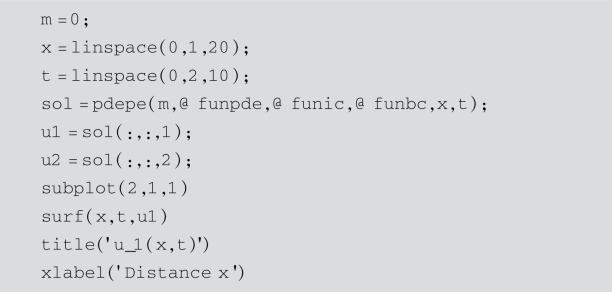

然后编写如下的代码进行MATLAB求解：

运行结果如图5-15所示.

2.特殊偏微分方程的数值解运算

MATLAB提供了专门用于求解二维偏微分方程的工具箱（PDE toolbox）.

PDE toolbox提供了GUI可视交互界面pdetool，在pdetool中可以很方便地求解一个PDE问题，并且可以直接生成M代码.

下面给出MATLAB pdetool能够计算的四种特殊的二阶偏微分方程：

（1）椭圆型

-∇⋅(c∇u)＋au＝f.

（2）抛物型

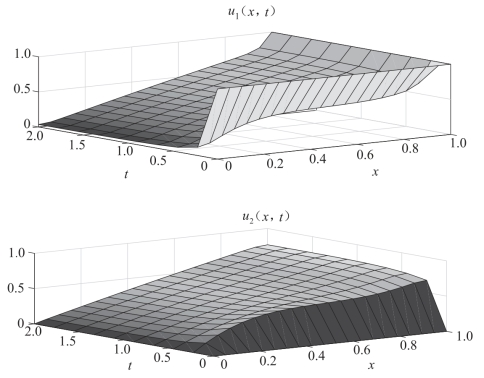

图5-15　一般偏微分方程数值解图像

（3）双曲型

（4）特征值型

-∇⋅(c∇u)＋au＝λdu

上述所有方程都是在二维平面区域Ω上，方程中∇是梯度算子，u是待解的未知函数，c、a、f和d是已知的方程系数.在椭圆型方程中，这些系数可以是常数或者函数，但在抛物型和双曲型方程中必须为常数，λ是未知的特征值.

在MATLAB pdetool中处理的偏微分方程的边界条件包括Dirichlet条件和Neumann条件：

（1）Dirichlet条件

其中，∂Ω表示求解域的边界；r和q可以是常数，也可以是给定的函数.

（2）Neumann条件

其中，表示u的法向偏导数.

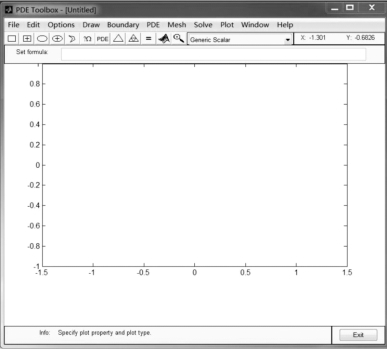

在MATLAB命令窗口中键入“pdetool”，打开“pdetool”窗口，即可使其进入工作状态，如图5-16所示.工具栏中的图形按钮功能如图5-17所示.下面以例题形式给出应用pdetool求解偏微分方程数值解的一般过程.

图5-16　pdetool工作界面

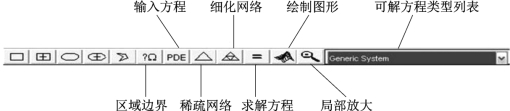

图5-17　pdetool工具栏介绍

例5.35　求解下面的双曲型偏微分方程：

求解区域为Ω＝（Ω1∪Ω2）-（Ω1∩Ω2），其中Ω1：x2＋y2≤9，Ω2：.

解：应用pdetool求解该问题过程如下.

（1）绘制求解区域

pdetool工具栏的前五个按钮，边界条件为可以分别绘制矩形、椭圆形和多边形区域.其中带“＋”号表示区域从图形中心开始绘制.选中相应按钮后，按住鼠标左键即可在适当位置绘制相应图形，而按住鼠标右键可分别绘制正方形和圆.pdetool自动分配给每个图形一个编号，通过双击相应图形可以在弹出的对话框中修改图形参数和名称.另外，可以在工具栏下方的公式设置框中通过图形的名称设置组合图形.

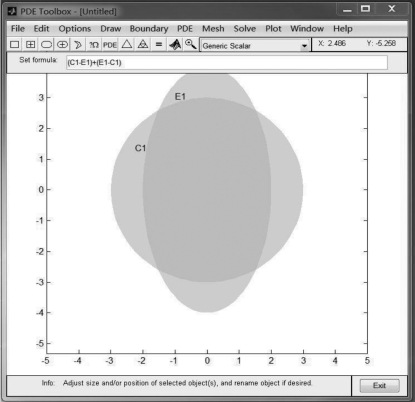

在本题中，首先绘制圆C1和椭圆E1，并修改其参数，使之符合题目中Ω1和Ω2的要求.然后通过在公式框中输入“（C1-E1）＋（E1-C1）”，即可得到本题求解区域Ω，如图5-18所示.

图5-18　求解区域

（2）输入边界条件

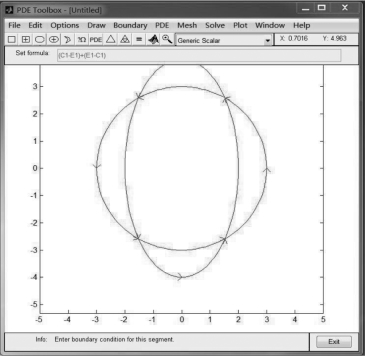

首先，单击工具栏第六个按钮，生成求解区域的边界曲线.然后通过“Boundary”菜单下的“Remove All Subdomain Borders”命令移除所有子区域的边界，得到所有子区域合并后的求解区域.最后，选中相应边界后（选中的边界为黑色，Dirichlet边界为红色，Neumann边界为蓝色），双击该边界，在弹出的边界条件对话框中输入该边界标准形式下的系数即可.本题中，所有边界均为Dirichlet边界，系数h＝1，r＝5，生成的边界如图5-19所示.

（3）输入微分方程

单击工具栏第七个按钮，在弹出的对话框中选择相应的偏微分方程类型，并按照其标准形式输入方程的系数.本题中，偏微分方程为双曲型，系数分别为d＝1、c＝1、a＝2和f＝10.

图5-19　求解区域边界

（4）划分有限元网格

单击工具栏的第8个和第9个按钮，可以对求解区域进行三角剖分.多次单击精细网格按钮，可以在原来基础上多次细化网格.另外，可以通过“Mesh”菜单对网格进行精确控制.本题中，网格剖分后如图5-20所示.

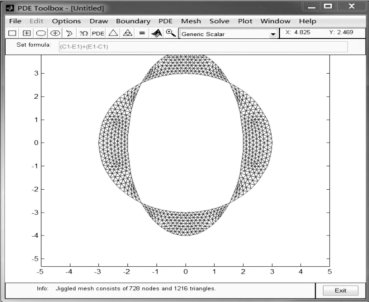

图5-20　求解区域网格剖分

（5）求解微分方程

单击工具栏的第10个按钮，求解微分方程.

（6）可视化数值解

单击工具栏的第11个按钮，在弹出的对话框中可以设置绘制微分方程数值解图形的各种参数.本题求解结果如图5-21所示.

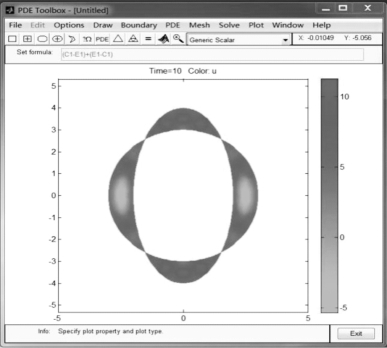

图5-21　数值解图形

第5章练习题

1.求下列极限.

2.确定下列函数的间断点并判断其类型.

3.求下列函数的导数.

4.在曲线y＝1-x2（x>0）上求一点P的坐标，使曲线在该点处的切线与两坐标轴所围的三角形的面积最小.

5.求下列定积分.

6.求下列二重积分.

(1)；

（2），其中，0≤y≤1；

(3)；

(4).

7.求下列三重积分.

（1），Ω：由围成；

（2），Ω：由x2＋y2-z2＝0，z＝1围成；

(3)，Ω：π2≤x2＋y2＋z2≤4π2；

（4）在第一卦限的部分.

8.求下列曲线积分.

（1），L为曲线x＝a（cos t＋t sin t），y＝a（sin t-tcos t），0≤t≤2π；

（2），L为螺线x＝acos t，y＝asin t，z＝bt，0≤t≤2π；

（3），L为圆周x2＋y2＝4（按逆时针方向绕行）；

（4），L为直线x＝1与抛物线x＝y2所围区域边界（按逆时针方向绕行）.

9.求下列曲面积分.

（1），Σ为平面在第一卦限的部分；

（2）为上半球面；

（3），Σ为球面x2＋y2＋z2＝a2的下半部分的下侧；

（4），Σ为平面x＋y＋z＝1在第一卦限部分的上侧.

10.判别下列级数的敛散性.

11.求下列幂级数的收敛半径与收敛域

12.将函数f（x）＝x2，x∈[0，2π]展开成傅里叶级数.

13.求解下面的微分方程组：

其中，y2（0）＝y1（0）＝1，t∈[0，100].

14.求解下列热传导定解问题：

其中满足：
