栅格数据的生成
（一）从数字化土壤类型图压缩存贮方式生成栅格数据形式的土壤图
这一步较易实现，通过转换栅格化程序，读入压缩存贮方式的数据文件，就可生成栅格数据的数字化土壤图文件。
以曲周测报区为例，土壤类型图（1∶50000）的数字化与输入，采取人工扫描方式进行，采样点间距为1毫米，即代表实地面积50米×50米取一个点，实际上这就是所生成数据的空间分辨率。
人工扫描方法为：从坐标纸上读出每个结点处的土壤类型特征码，这样输入图幅共需采取大约1000×900个数据（指整个曲周县土壤类型分布图。测报区的实际数据数量大约为500×900）。为了减少工作量与计算机存贮空间，实际数字化过程采取如下方法，对于每一行只记录下类型发生变化处的坐标。（见图7.3）相应的记录格式见图7.4。

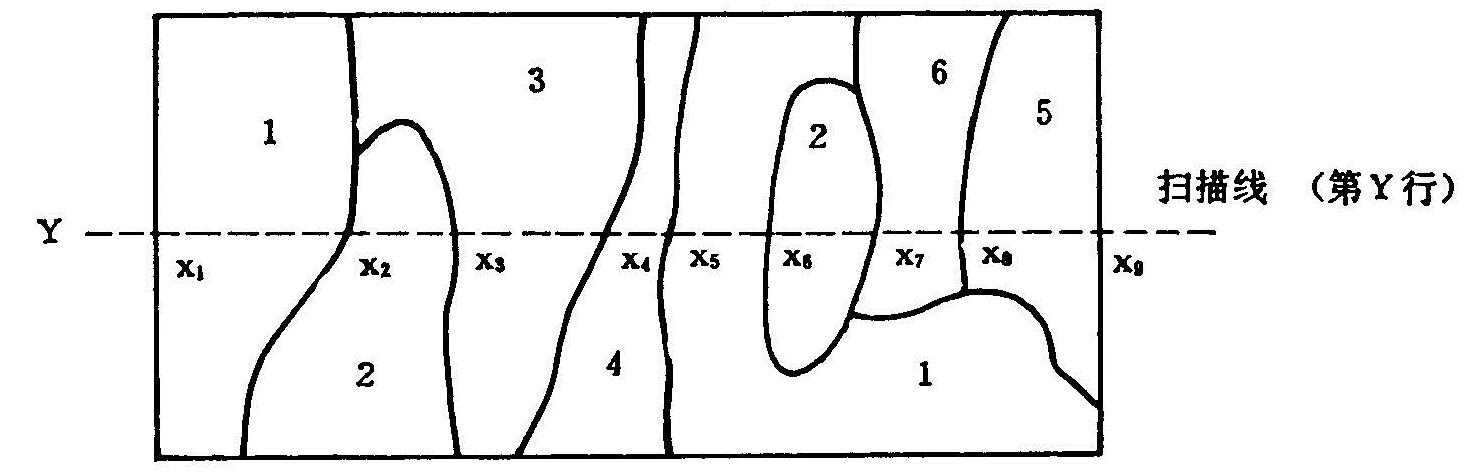

图7.3 土壤类型图的数字化方法（1，2，……：土种号）

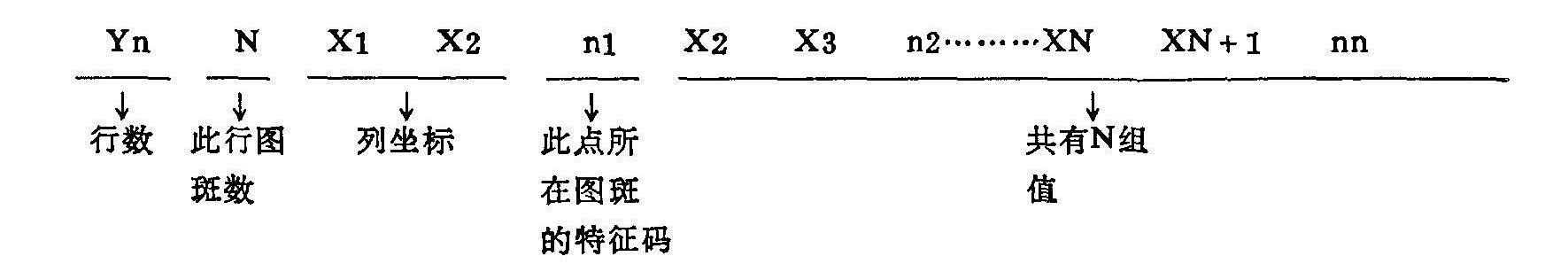

图7.4 栅格化数字记录格式
以图7.3为例，Yn行的记录格式为：
Yn，8，X1，X2，1，X2，X3，2；X3，X4，3；X4，X5，4；X5，X6，1；X6，X7，2；X7，X8，6；X8，X9，5
存贮时采取同数字化记录的格式，这种压缩码存贮方式可大大节省存贮空间。
测报区土壤类型分布图中，共区分出土种59种类型。网格的特征编码相应取01-59。但这不能充分反映出某个土种的具体特性。根据区域土壤水盐动态预报模型的需要，据每个土种的性质对01—59特征码进一步进行详细编码，单设一个文件存贮，以反映出这59类土种的具体特性。
土壤类型图的详细编码说明如下：
一个完整的编码共16位，见图7.5说明。

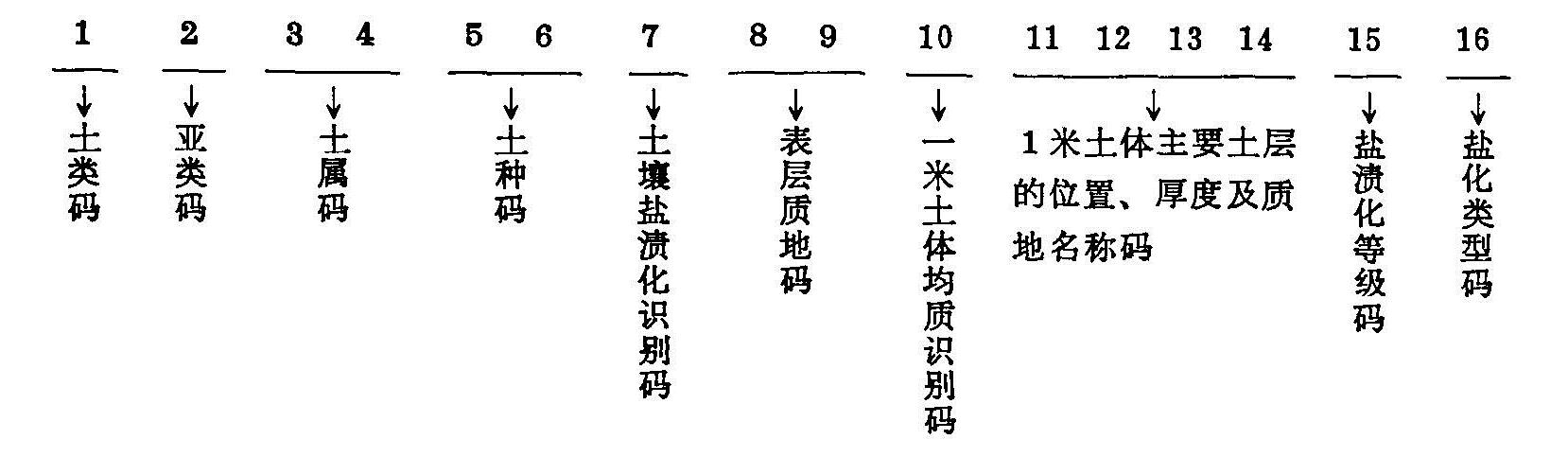

图7.5 土壤类型图详细编码说明
（1）土类码（1位）

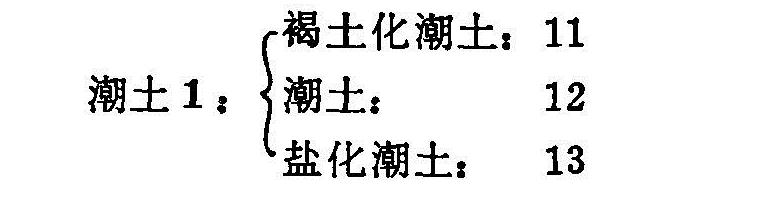

（2）亚类码（2位）

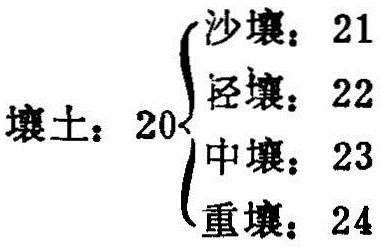

盐土2：草甸盐土：21
（3）土属码（3—4位）
草甸盐土：

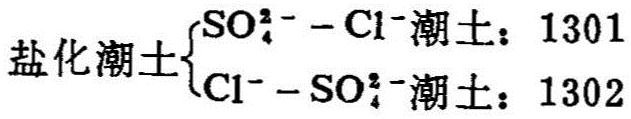

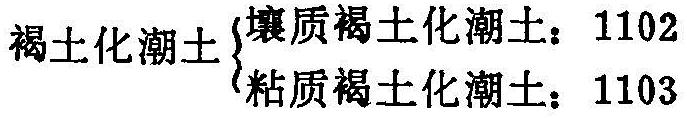

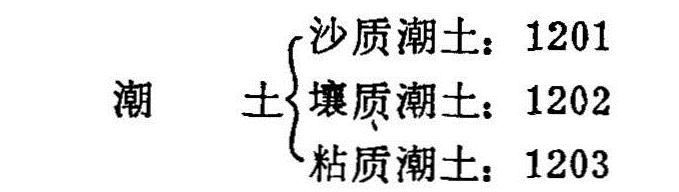

-Cl-草甸盐土：2101
（4）土种码（5—6位）
土种码从01至59，与对土壤59种类型的特征码相同，代表意义见附表9。
（5）土壤盐渍化识别码（7位）
盐渍化土壤或盐土：1
非盐渍化土壤：0
（6）表层质地码（8—9位）
沙土：10
粘土：30
（7）1米土体均质识别码（10位）
均质土层：1
非均质土层：0
（8）1米土体主要土层的位置、厚度及质地名称码（11—14位）
11位为特征层深度（位置）代码：
0—30（cm）：1
30—60（cm）：2
60—100（cm）：30—60（cm）：430—100（cm）：530—80（cm）：6
12位为厚度代码：
0—20（cm）：1
20—50（cm）：2
＞50（cm）：3
13—14位为质地代码：同8—9位
（9）盐渍化等级码（15位）
非盐溃化：0
轻度盐溃化：1
中度盐渍化：2
重度盐渍化：3
盐 土：4

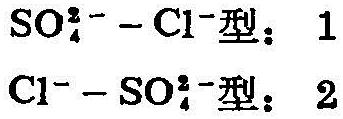

（10）盐化类型码（16位）
按照上述编码规则对01-59土种进行详细编码，得到的01-59特征码与土壤类型图的详细编码对照表见附表9。
（二）从区域地下水水位、地下水水质预报模型中得到数据，生成区域土壤水盐预报所需的栅格化数据
这实质上要解决点状数据（空间坐标x，y与相应特征值Z组成）H（x，y）、d（x，y）、C（x，y）、QP（x，y）、QE（x，y），或以三角形单元为一单位给出的
等数据，生成相应的区域数字化栅格数据。此过程与数字化高程模型（DTM）的建立相似。采取的方法如下：
以实施区域地下水水位、地下水水质预报模型中所划分的三角形单元联结网为基础：
①取出一个三角形单元i，对每一个结点的坐标值（x，y）取整，设被栅格化的因子为A（A在此可为H、d、C、QP等），对i单元3个结点可得到Ai（x1，y1）、Ai（x2，y2）、Ai（x3，y3）。
②以栅格的大小（Δx，Δy）为步长，（研究中取Δx=Δy）采用线性插值方法得出（x1，y1）-（x2，y2）、（x2，y2）-（x3，y3）、（x3，y3）-（x，y1）3条线的栅格化数据。
③对上述3条线段所形成的栅格化数据，按x值（或y值）进行排序，以y方向或x方向按Δy或Δx为增量扫描，找出栅格数据左配点与右配点，按照线性插值方法，就可得到此三角形单元i任一点（x，y）的A值（胡友元、黄杏元，1987）。这样即可完成对一个三角形单元数据的栅格化。
④反复行进①、②、③步至所有的三角形单元栅格化完毕。
如果数据是以某一单元为常量给出，即单元内元素是均质的，象对
进行栅格化时，步骤同上。只不过不需进行线性插值，三角形单元内每一个栅格数据都相同，即赋予它单元所给定的特征值。
