PWSIS矢量数据管理子系统
在PWSIS中矢量数据管理子系统的任务是将工作底图、土壤类型图、排灌渠道设施、观测点位置图、抽水井位图等基础图幅数字化后，存入PWSIS之中。数字化后的数据经过整理、变换，成为信息应用子系统的基础数据。
PWSIS矢量数据管理子系统中，设计了一系列用于管理矢量数据的服务程序，这些服务程序的操作对象，是一个被称之为DF（Display File）的数据文件。DF文件是为存取绘图指令和图形信息而设置的，它不依赖于任何外部设备（图形显示器或绘图仪），是完全独立的。当然，要想在显示设备上显示图形，还要在显示文件（DF）与显示设备之间建立一个接口，即显示文件的解释程序（简称解码程序），它负责将显示文件的内容解释为具体设备的绘图动作指令。
PWSIS中矢量数据管理子系统的层次关系如图8.5所示，它的主要功能见图8.6，其6个主菜单为：
（1）CLR：（清除与编辑）用于清除错误输入的线段或点，以及清除具有某一属性的图段；用于局部线（弧）段的分离与联接。

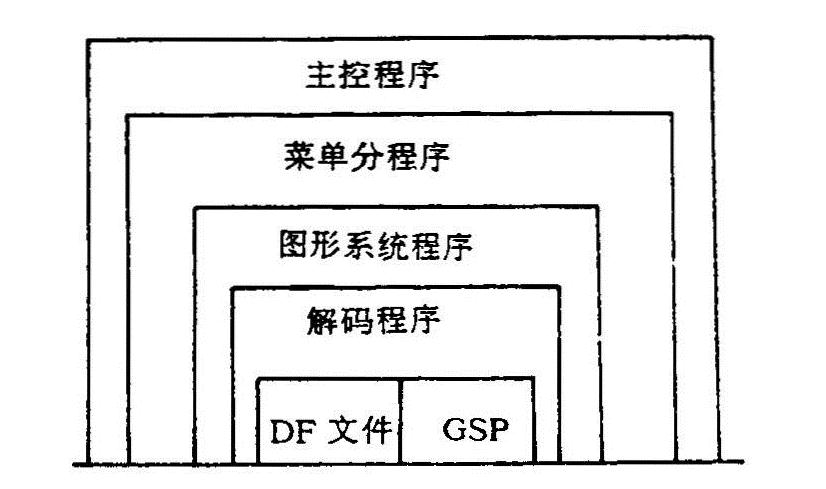

图8.5 PWSIS中矢量数据管理子系统层次关系
GSP：Graphics Subroutine Package，M-340S计算机一软件包。

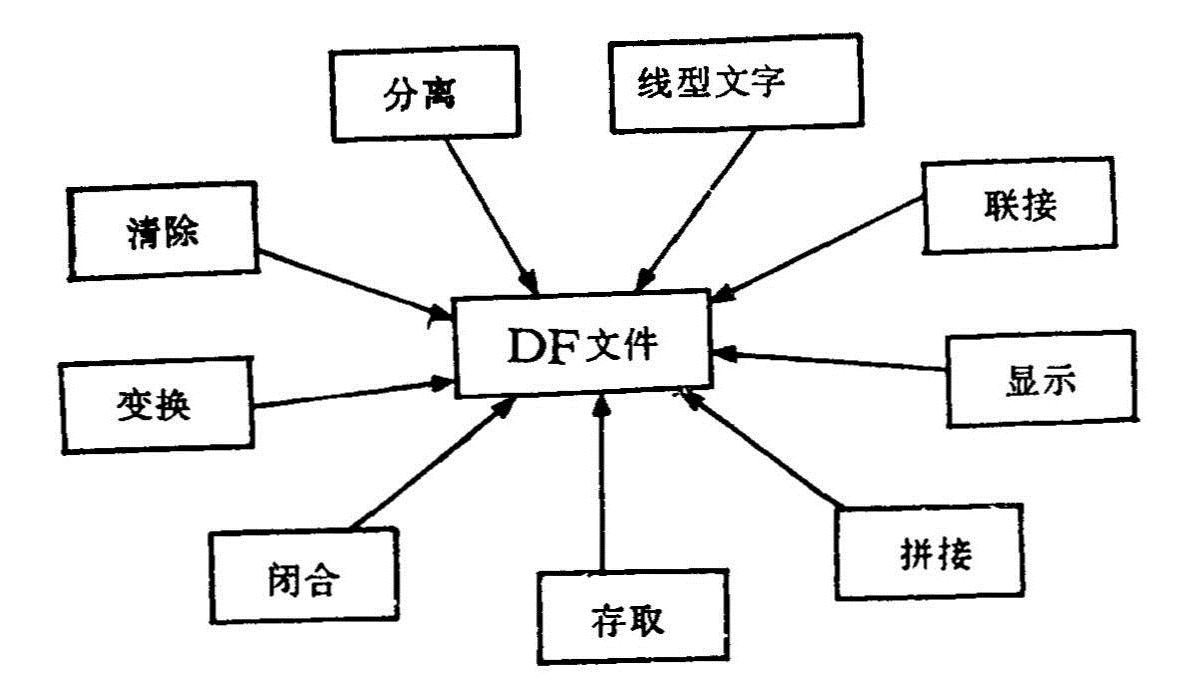

图8.6 PWSIS中对图形数据的编辑及辅助功能
（2）CUT：（输入与显示）根据情况以不同的颜色和不同的线型，输入并显示当前正在数字化的图形。
（3）DISP：实现图形的变换显示，包括对图幅图形进行几何变换（放大或缩小、平移、旋转）、视口变换（即从图幅上选择感兴趣的局部图形放大至整个显示区）；从X—Y绘图仪上输出；多边形的自动闭合；矢量数据到栅格数据的转换等。
（4）UNIT：实现图幅的拼接。
（5）FILE：实现图形文件的存取。
（6）QUIT：退出本系统。
在PWSIS中，图幅的自动输出，见下一节PWSIS输出子系统部分。
