流量控制与限制

除了气瓶上设置有安全阀来保护气瓶超压后泄压外，气瓶供气系统还通过限制气瓶的过载流量进行安全保护。现在LNG气瓶均采用过流阀(Ef)来限制LNG过多流人汽化器，进而控制汽化后的气体过量流人发动机混合器，以避免发动机因气体流量过量而超负荷运行。过流阀(Ef)在气瓶上的安装位置如图2-18所示。

当供气系统外部管路发生破裂，管路流量大于设定值时，过流阀(Vu)自动关闭，停止对外供液。当关闭过流阀(Vu)前的液体使用阀后，过流阀(Vu)会自动同位。通过自动关闭过流阀（Vu），从而可以有效地避免LNG液体超流量危险的发生，同样也起到安全保护的作用。

图2-17 气瓶防爆堵塞（真空堵塞）

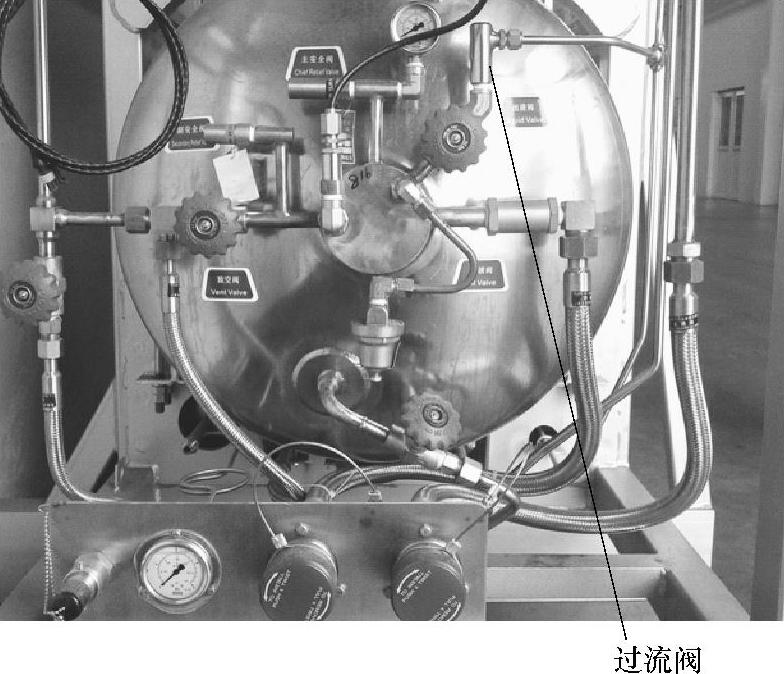

图2-18 气瓶过流阀
