电子控制模块

电子控制模块（ECM）是发动机控制管理的核心。电子控制模块（ECM）外形如图4-16所示。

作用：通过各种传感器监控发动机在不同负荷情况下运行的工况：根据发动机运行工况控制各执行器，并通过各种连接完成各子系统通信：向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。

安装要求：安装电子控制模块(ECM)时，尽可能将其安装在振动较小的地方，并应当具有防水、防油、防高温的措施。

主要功能：燃料喷射（EFI）控制、点火（ESA）控制、怠速控制（ISC）、排放控制、自诊断与报警和CAN总线接口。

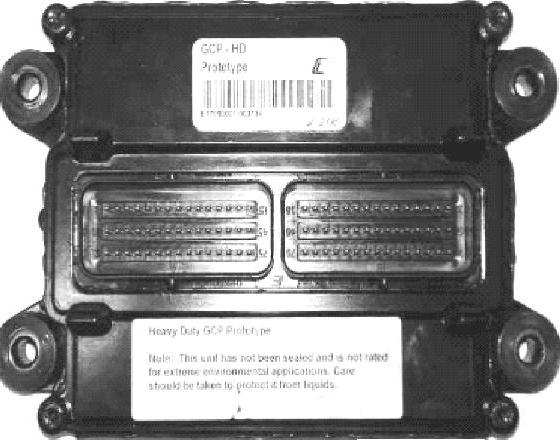

图4-16 电子控制模块（ECM）外形
