润滑系统的构成

图3-33所示是典型的LNG载货汽车发动机润滑系统，它由机油泵、机油集滤器、机油散热器、机油泵限压阀、机油散热器限压阀、曲轴轴承、连杆轴承、连杆小头衬套、摇臂轴衬套、凸轮轴衬套、空压机、增压器、机油滤清器、机油滤清器旁通阀、主油道和主油道限压阀等零部件组成。

机油泵为齿轮泵，它的工作压力在发动机怠速运转（≤750r/min）时为100～150kPa，发动机高速（750～2200r/min）运转时为250～600kPa。

发动机润滑系统还设置了机油压力传感器和油压过低信号器，当发动机机油压力低于机油泵的工作压力范围时，机油压力报警器就会报警，以避免因机油压力过低、润滑不良而出现运动副零部件烧蚀现象。

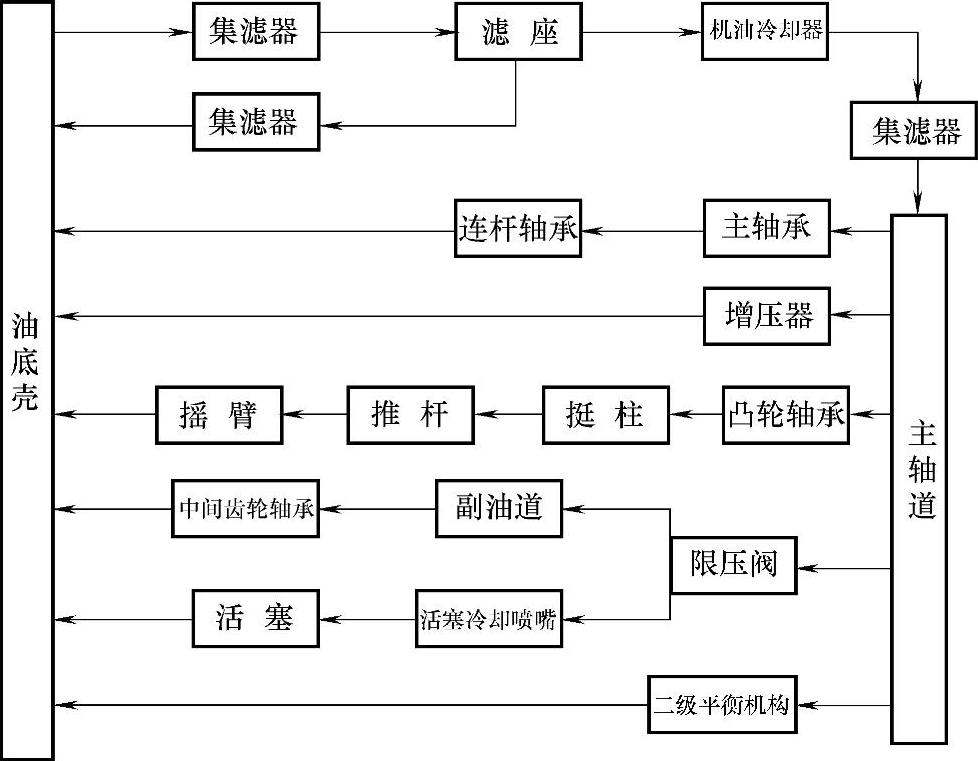

图3-34 WP10NG336E40 LNG发动机润滑油走向
